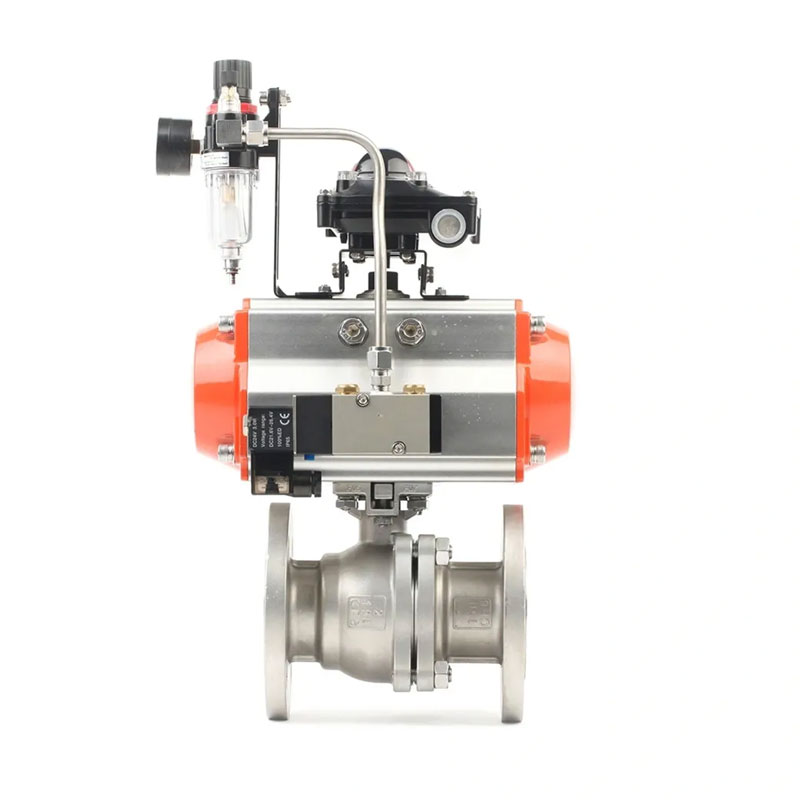

Full Port Fix -laipan pneumaattinen palloventtiili

Joepai -korkealaatuisessa Full Port Fix -laipan pneumaattisessa palloventtiilissä on kiinteä laippayhteys ja täyden portin kokoonpano, joka varmistaa minimaalisen paineen pudotuksen ja maksimaalisen virtauksen, mikä tekee siitä ihanteellisen venttiilin järjestelmille, joissa keskeytymätön neste- tai kaasuvirtaus on ratkaisevan tärkeää. Pneumaattiset toimilaitteet tarjoavat tehokkaan ja automatisoidun toiminnan, mikä mahdollistaa venttiilien nopean ja tarkan hallinnan minimaalisella manuaalisella interventiolla.

Lähetä kysely

Tuotteen Kuvaus

Ohjaatko öljyä, kaasua, kemikaaleja tai vettä, koko porttikorjauslaippaa Pneumaattinen palloventtiili voi tarjota järjestelmän turvallisuutta. Sen koko satama Suunnittelu minimoi paineen pudotuksen mahdollisimman suuressa määrin, kun taas Pneumaattinen asema saavuttaa saumattoman automaation. Tämä venttiili on valmistettu kestävästä Materiaalit ja siinä on kiinteä laippa, joka mahdollistaa turvallisen ja vuodon yhteydet, luotettavan suorituskyvyn tarjoaminen jopa vaativimmissa Ympäristöt.

Tuotestandardit

Suunnittelustandardi: ASME B16.34
Päätylaippa: DIN2633 PN16
Kasvotusten: BS EN558-1 DIN3202 F4/F5
Tarkastus ja testaus: API598/EN 12266

Tuotetiedot

Materiaali: Hiiliteräs WCB/DIN1.0619
Ruostumattomasta teräksestä 304/1,4308
Ruostumattomasta teräksestä 316/1,4408
Työpaine: DN15 ~ DN50 PN40; DN65 ~ DN100 PN16
Täysi satama

Full Port Fix Flange Pneumatic Ball Valve

Osien materiaali

EI.	Osien nimi	Materiaali	EI.	Osien nimi	Materiaali
1	Vartalo	WCB/CF8/CF8M	8	Konepellimutteri	2H
2	Konepelli	WCB/CF8/CF8M	9	PAKKAUS	Joustava grafiitti
3	Pallo	420+HF/304+HF/316+HF	10	Pakkausrauhanen	WCB/304/316
4	Varsi	420/304/316	11	Pakkauspultti	B7
5	ISTUIN	420/304/316	12	Asemalaittaja	WCB/304/316
6	TIIVISTE	C+A105	13	KAHVA	WCB
7	Konepelli	B7

Mitat

Pn	DN	L	D	K	d	b	Z-D0	HW	HD
1.6Pump	150	394	285	240	210	24	8-23	470	540
	200	457	340	295	265	26	12-23	520	580
	250	533	405	355	320	30	12-25	610	640
	300	610	460	410	375	30	12-25	650	690
	350	686	520	470	435	34	16-25	740	785
	400	762	580	525	485	36	16-30	795	830
	450	864	640	585	545	40	20-30	860	910
	500	914	715	650	608	44	20-34	945	990
	600	1067	840	770	718	48	20-41	1040	1090
	700	1245	910	840	788	50	24-41	1150	1210
	800	1372	1025	950	898	52	24-41	1280	1340
	900	1524	1125	1050	998	54	28-41	1430	1510
	1000	1753	1255	1170	1110	56	28-48	1580	1640
	1200	2032	1485	1390	1325	58	32-54	1810	1910
	1400	2300	1685	1590	1525	60	36-54	2010	2115
2,5 mpa	150	403	300	250	218	30	8-25	470	555
	200	502	360	310	278	34	12-25	540	595
	250	568	425	370	332	36	12-30	630	655
	300	648	485	430	390	40	16-30	650	705
	350	762	555	490	448	44	16-34	740	795
	400	838	620	550	505	45	16-34	795	830
	450	914	670	600	555	50	20-34	860	910
	500	991	730	660	610	52	20-41	945	990
	600	1143	845	770	718	56	20-41	1040	1090
	700	1346	960	875	815	60	24-48	1150	1210
	800	1524	1085	990	930	64	24-48	1305	1340
	900	1727	1185	1090	1025	66	28-54	1505	1600
	1000	1880	1320	1210	1140	68	28-58	1615	1705
	1200	2184	1520	1420	1350	72	32-58	1925	2035
	1400	2300	1755	1640	1560	78	36-65	2110	2185

Sen määrittämiseksi tarvitaanko koko portin korjauslaipan pneumaattinen palloventtiili korvataan, seuraavia näkökohtia voidaan harkita:

Ulkonäkötarkastus:Tarkista ruostumattomasta teräksestä valmistettu palloventtiili ilmeisiin vaurioihin, muodonmuutoksiin, ruosteeseen jne. Jos Joten se on ehkä vaihdettava.
Käyttötarkastus:Käytä ruostumatonta terästä manuaalisesti palloventtiili ja tarkkaile mitä tahansa juuttumista tai vuotoa. Jos operaatio ei ole Sileä tai vuoto on, se on ehkä vaihdettava.
Vuototarkastus:Tarkista, onko vuotoja Ruostumattomasta teräksestä valmistettu palloventtiili, varsinkin kun se on suljettu. Jos on vuoto, voi olla tarpeen vaihtaa tiiviste tai koko ruostumaton Teräspalloventtiili.
Suorituskyvyn tarkastus:Tarkista Ruostumattomasta teräksestä valmistettu palloventtiili, esimerkiksi onko se täysin suljettu ja avattu, kestääkö se nimellispaineen jne. Jos suorituskyky Ei täytä vaatimuksia, se on ehkä vaihdettava.
Palveluelämä:Perustuu suunnitteluelämään ja käyttöaikaan Koko portin korjauslaippa pneumaattinen palloventtiili, arvioiko sen tarvitsevan korvataan. Yleisesti ottaen ruostumattomasta teräksestä valmistettu palloventtiilit, jotka ylittävät Heidän suunnitteluelämänsä tulisi harkita korvaamiseksi.

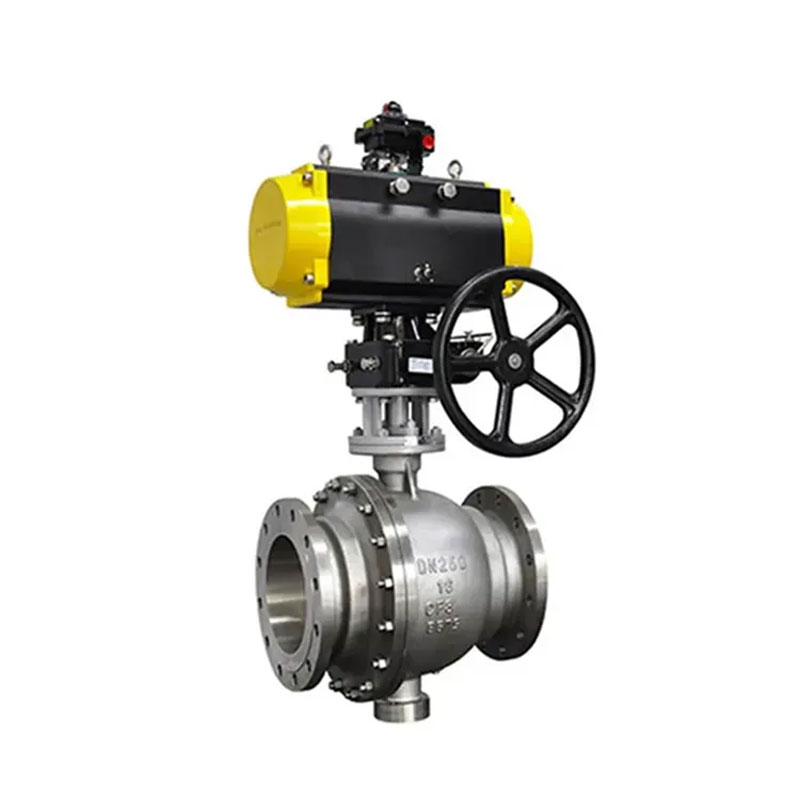

Full Port Fix Flange Pneumatic Ball Valve
