Joepai tuotemerkin korkean laadunvarmistus, Joepai tarjoaa kattavan johdatus ANSI-standardin 2-PC laipalliseen palloventtiiliin, jossa on ISO 5211 -suora asennuslevy standardit, valinta, toiminnot, rakennekaaviot, tekniset tiedot ja mallit; Mitat, toimintaperiaate, asennus ja huolto sekä palloventtiili tuotteen käsikirja; Tarjota sarja laippa palloventtiili tuotteita korkea laatu, korkea suorituskyky, korkeat standardit, pitkä käyttöikä ja edulliset hinnat asiakkaillemme.
Venttiilin varsi on varustettu antistaattisilla asetuksilla
Venttiilin varren suulakepuristuslaitteen suunnittelu
Teräspallon urassa on paineenalennusreiät
Parafiinivapaan valun käyttöönotto
SUUNNITTELU: ANSI 16.34
PÄÄTELAIPA:ASME B16.5
KORKEAKSI MITAT: ASME B16.10
TARKASTUS JA TESTI: API 598
KOKO: 1/2"~10", PAINEET: 150LB ~ 300LB

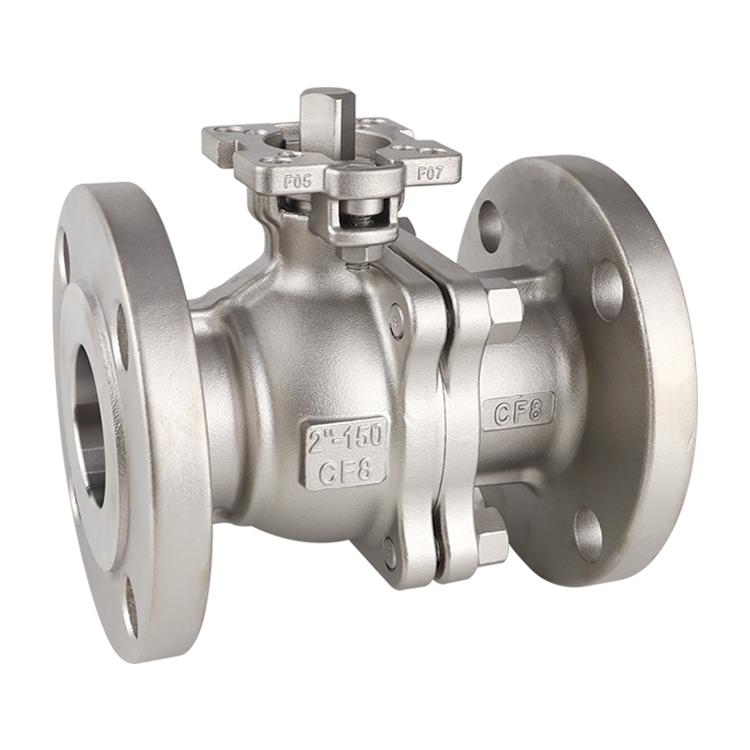

FULL PORT, ISO5211 SUORAKIINNITYSALUSTA
RUUTUMISESTÄVÄ VARASUUNNITTELU

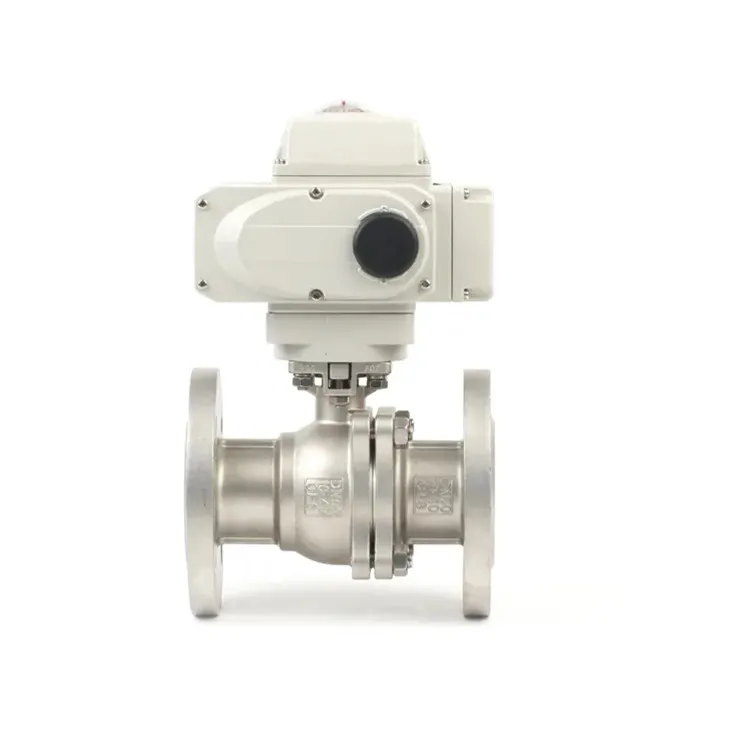

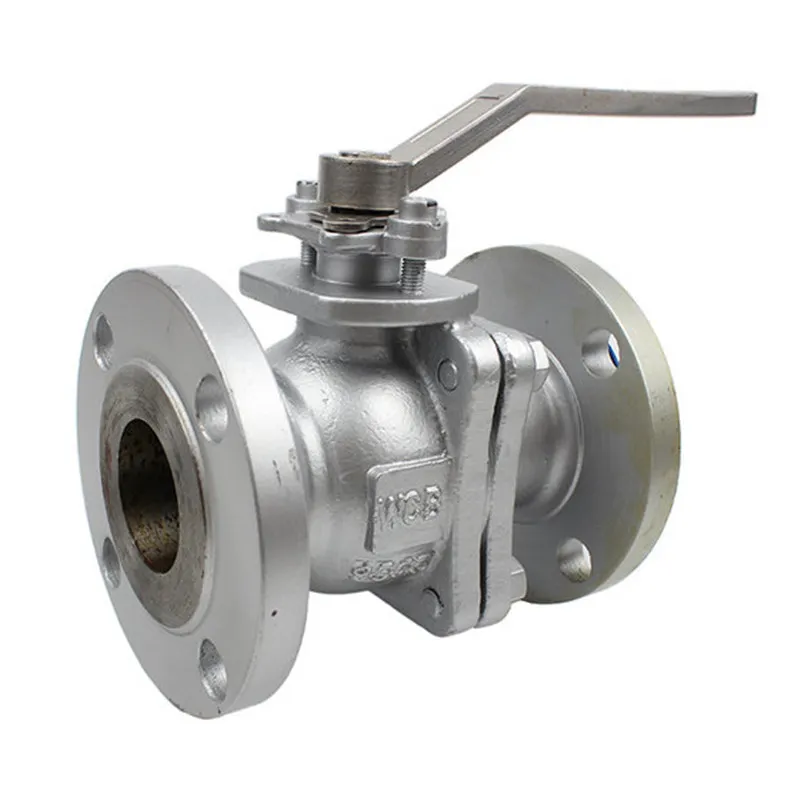

VIPUKÄYTTÖ LUKITUSLAITTEELLA, PNEUMAATTISELLA TAI SÄHKÖISELLA TOIMILAITTEELLA
SIJOITUSVALUT
MATERIAALI: HIILITERÄS WCB/DIN1.0619
RUOSTUMATON TERÄS 304/1.4308
RUOSTUMATON TERÄS 316/1.4408
SOVELTUVAT: VESI, ÖLJY, KAASU
| 1 | Runko | WCB/CF8/CF8M | 9 | Työntölevyt | WCB/CF8/CF8M |
| 2 | Istuin | PTFE | 10 | Pakkaus | WCB/CF8/CF8M |
| 3 | Pallo | SS304 / SS316 | 11 | Varsi | SS304 / SS316 |
| 4 | Pultti | SS304 / SS316 | 12 | Gland | SS304 / SS316 |
| 5 | Jousipesuri | SS304 / SS316 | 13 | Mutteri | SS304 / SS316 |
| 6 | Mutteri | SS304 / SS316 | 14 | Jousipesuri | SS304 / SS316 |
| 7 | Korkki | WCB/CF8/CF8M | 15 | Vipu | SS |
| 8 | Tiiviste | WCB/CF8/CF8M |
| NPS | DN | L | D | D1 | D2 | b | t | z-Φd |
| 1/2" | 15 | 108 | 90 | 60.3 | 34.9 | 11.5 | 1.6 | 4-Φ16 |
| 3/4" | 20 | 117 | 100 | 69.9 | 42.9 | 13 | 1.6 | 4-Φ16 |
| 1" | 25 | 127 | 110 | 79.4 | 50.8 | 14.5 | 1.6 | 4-Φ16 |
| 11/4" | 32 | 140 | 115 | 88.9 | 63.5 | 16 | 1.6 | 4-Φ16 |
| 11/2" | 40 | 165 | 125 | 98.4 | 73 | 17.5 | 1.6 | 4-Φ16 |
| 2" | 50 | 178 | 150 | 120.7 | 92.1 | 19.5 | 1.6 | 4-Φ19 |
| 21/2" | 65 | 190 | 180 | 139.7 | 104.8 | 22.5 | 1.6 | 4-Φ19 |
| 3" | 80 | 203 | 190 | 152.4 | 127 | 24 | 1.6 | 4-Φ19 |
| 4" | 100 | 229 | 230 | 190.5 | 157.2 | 24 | 1.6 | 4-Φ19 |
| 5" | 125 | 356 | 255 | 215.9 | 185.7 | 24 | 1.6 | 4-Φ22 |
| 6" | 150 | 394 | 280 | 241.3 | 215.9 | 25.5 | 1.6 | 4-Φ22 |
| 8" | 200 | 457 | 345 | 298.5 | 269.9 | 29 | 1.6 | 4-Φ22 |
| 10" | 250 | 533 | 405 | 362 | 323.8 | 30.5 | 1.6 | 4-Φ25 |
| 12" | 300 | 610 | 485 | 431.8 | 381 | 32 | 1.6 | 4-Φ25 |
| 14" | 350 | 686 | 535 | 476.3 | 412.8 | 35 | 1.6 | 4-Φ29 |
| 16" | 400 | 762 | 595 | 539.8 | 469.9 | 37 | 1.6 | 4-Φ29 |
| NPS | DN | L | D | D1 | D2 | b | t | z-Φd |
| 1/2" | 15 | 140 | 95 | 66.7 | 34.9 | 14.5 | 1.6 | 4-Φ16 |
| 3/4" | 20 | 152 | 115 | 82.6 | 42.9 | 16 | 1.6 | 4-Φ19 |
| 1" | 25 | 165 | 125 | 88.9 | 50.8 | 17.5 | 1.6 | 4-Φ19 |
| 11/4" | 32 | 178 | 135 | 98.4 | 63.5 | 19.5 | 1.6 | 4-Φ19 |
| 11/2" | 40 | 190 | 155 | 114.3 | 73 | 21 | 1.6 | 4-Φ22 |
| 2" | 50 | 216 | 165 | 127 | 92.1 | 22.5 | 1.6 | 8-Φ19 |
| 21/2" | 65 | 241 | 190 | 149.2 | 104.8 | 25.5 | 1.6 | 8-Φ22 |
| 3" | 80 | 282 | 210 | 168.3 | 127 | 29 | 1.6 | 8-Φ22 |
| 4" | 100 | 305 | 255 | 200 | 157.2 | 32 | 1.6 | 8-Φ22 |
| 5" | 125 | 381 | 280 | 235 | 185.7 | 35 | 1.6 | 8-Φ22 |
| 6" | 150 | 403 | 320 | 269.9 | 215.9 | 37 | 1.6 | 12-Φ22 |
| 8" | 200 | 502 | 380 | 330.2 | 269.9 | 41.5 | 1.6 | 12-Φ25 |
| 10" | 250 | 568 | 445 | 387.4 | 323.8 | 48 | 1.6 | 16-Φ29 |
| 12" | 300 | 648 | 520 | 450.8 | 381 | 51.0 | 1.6 | 16-Φ32 |
| 14" | 350 | 762 | 585 | 514.4 | 412.8 | 54.0 | 1.6 | 20-Φ32 |
| 16" | 400 | 838 | 650 | 571.5 | 469.9 | 57.5 | 1.6 | 20-Φ35 |
