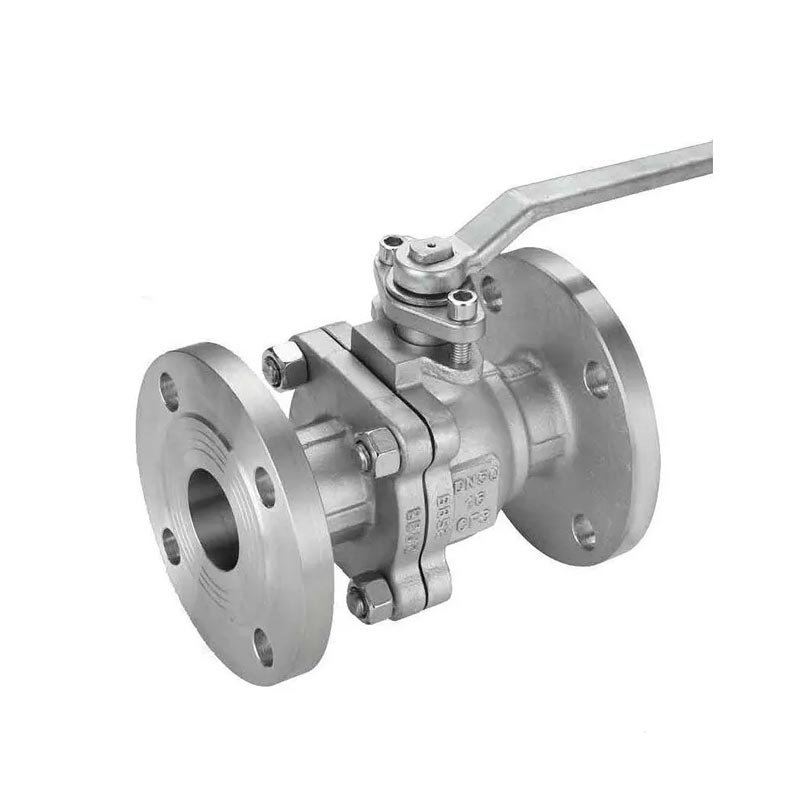

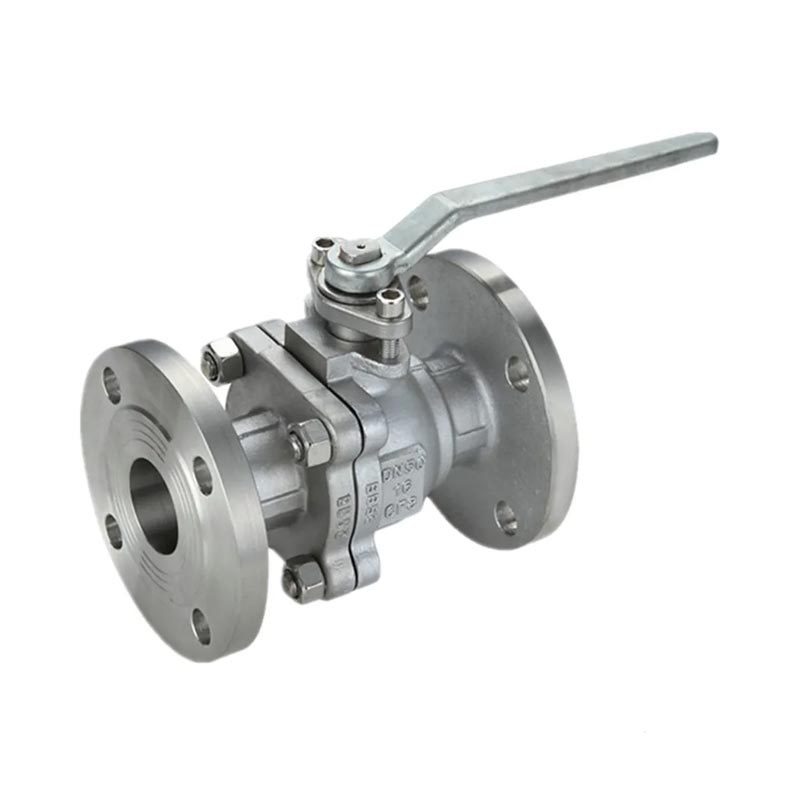

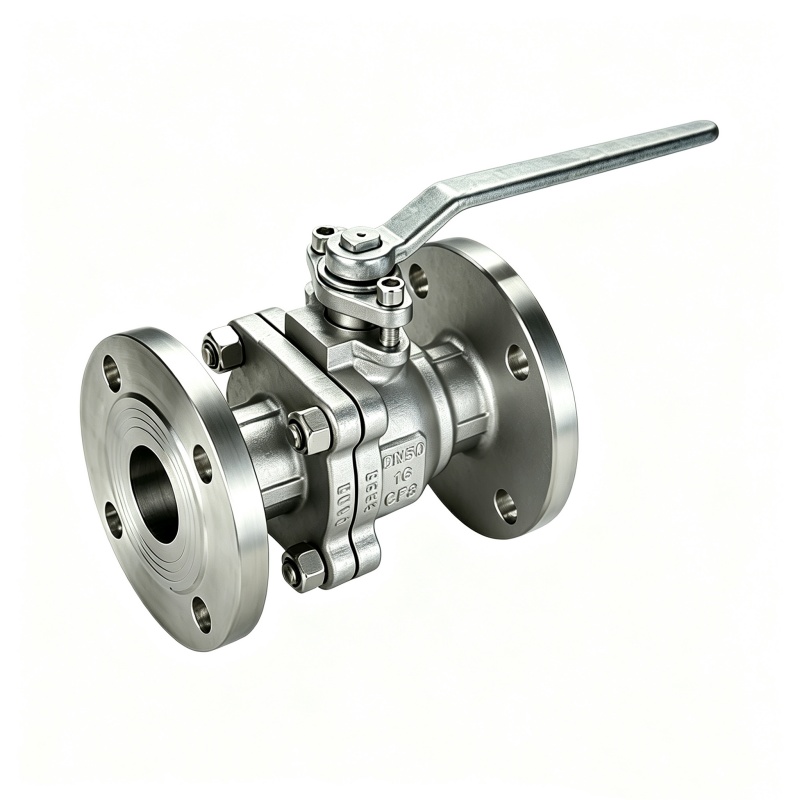

GB Stanrard 2pc: n laippa ruostumattomasta teräksestä valmistettu palloventtiili koostuu a Mäntätyyppinen pneumaattinen toimilaite ja laipallinen amerikkalainen vakiopalloventtiili. Palloventtiili omaksuu American Standard API608 ja API6D ja voi omaksua täyden poraus tai vähentynyt rakenne, alhaisen virtauksen vastus ja luotettava tiivistys. Nesteytetyille kaasu- ja maakaasuväliaineille voidaan käyttää antisistaattisia rakenteita varmistaa, että venttiilin varren ja venttiilin rungon välinen vastus tai Venttiilin varren, pallon ja venttiilin rungon välissä on alle 10 ohmia. Siellä on kelluva pallo tai kiinteä pallorakenne. Laippa hyväksyy ANSI/ASME: n B16.5 -standardi ja se voidaan asentaa tai korvata tuotuilla laitteilla. Pneumaattisia amerikkalaisia vakiopalloventtiilejä käytetään laajasti automaattisessa ohjauksessa Järjestelmät teollisuudenaloille, kuten öljy, kemikaali, opetuslaitteet, kevytteollisuus, korkeapaineiset laitteet, lääkkeet ja paperinvalmistus, Keskittyneelle ohjaimelle tai paikan päällä olevalle ohjaukselle.

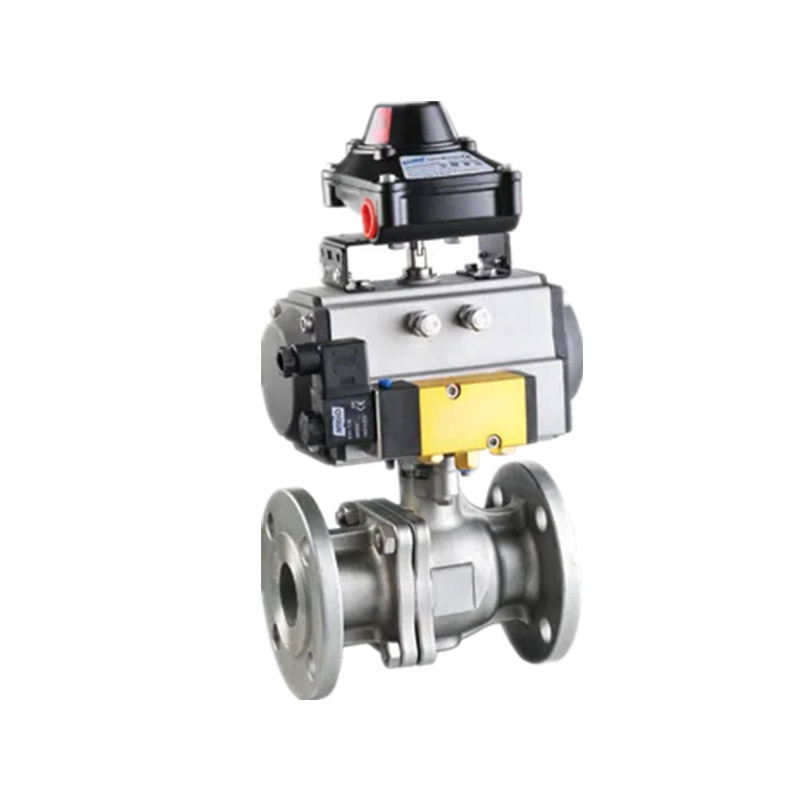

Pneumaattinen amerikkalainen vakiolaippapalloventtiili on eräänlainen venttiili Kiertää 90 astetta akselin ympärillä kohtisuorassa kanavaan nähden. Se koostuu männän tyyppinen kaksoisnäyttely tai yksittäinen näyttely (kevään palautustyyppi) Pneumaattinen toimilaite ja amerikkalainen standardi O-tyyppinen palloventtiilirakenne. Ohella Ajaessasi sylinterimäntä paineilmalla, vaihdetelineen mekanismi on aktivoitu, ja vaihteen lähtöakseli pyörii, ajaen venttiilin varret ja Venttiilin ydin kiertää ja saavuttaa venttiilien avaus- ja sulkemistoimenpiteet. Pneumaattiset amerikkalaiset vakiolaipan palloventtiilit on varustettu lisävarusteella Solenoidiventtiilit, ilmansuodattimen paineen vähentäjät, rajakytkimet (venttiili sijoituslaitteet) tai sähköisen pneumaattisen venttiilin sijoittajat Saavuta automaattinen säätöhallinta tai kaksi sijainnin katkaisun hallintaa Nestemäiset väliaineet prosessiputkistoissa.
Suunnittelu: ANSI 16.34
Päätylaippa: ASME B16.5
Kasvokkain mitat: ASME B16.10
Tarkastus ja testi: API 598
Koko: 1/2 "~ 10", Paine: 150lb ~ 300 lb
Koko portti, ISO5211 Suora kiinnitystyyny
Puhalluskestävä STEM-suunnittelu
Vivun toiminta lukituslaitteella, pneumaattisella tai sähköisellä toimilaitteella
Investointi
Materiaali: Hiiliteräs WCB/DIN1.0619
Ruostumattomasta teräksestä 304/1,4308
Ruostumattomasta teräksestä 316/1,4408
Sopiva: vesi, öljy, kaasu
1. Gt Stanrard 2pc -laippa ruostumattomasta teräksestä valmistettu palloventtiilit on suunniteltu ja valmistettu amerikkalaisten mukaan
Standardi API-6D, ja tarkistettu ja testattu API598: n mukaan
vakio.
2. Matala nestevastus, palloventtiileillä on alhainen virtausvastus venttiilissä
Tuotteet, vaikka halkaisija vähenee, niiden virtausvastus on hyvin
pieni.
3. se voi saavuttaa venttiilien nopean avaamisen ja sulkemisen.
4. venttiilillä on hyvä tiivistyssuorituskyky, voi saavuttaa kaksisuuntaisen
tiivistyminen ja nolla vuotaminen.
5. Venttiilin varren tiiviste on luotettava ja ottaa kaksinkertaisen levyn jousen automaattisen
Kompressiopakkausmalli, pitkällä tiivisteellä.
6. Pohjamatkalla asennettu venttiilin varsi ja venttiilin varren pää kupera askel estä
Venttiili johtuu suihkuttamisesta paineen alla varmistaen turvallisuuden.
7. Laippayhteys, helppo asentaa, kevyt, säästää asennuksen
tilaa, ja se on helppo ylläpitää.

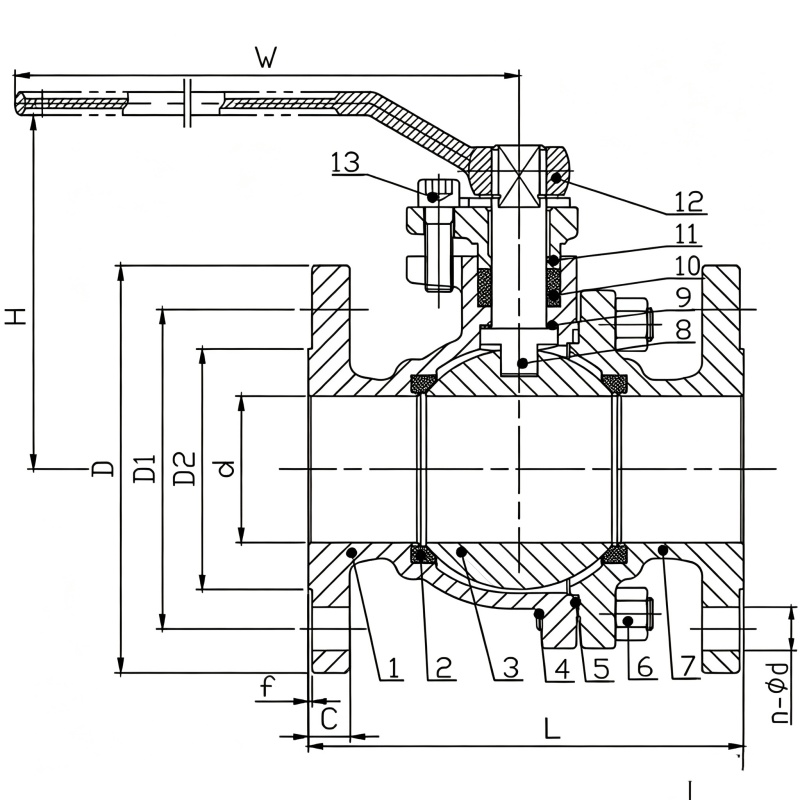

| 1 | Vartalo | WCB/ CF8/ CF8M | 9 | Työntölevy | WCB/ CF8/ CF8M |
| 2 | Istuin | Ptfe | 10 | Pakkaus | WCB/ CF8/ CF8M |
| 3 | Pallo | SS304/ SS316 | 11 | Varsi | SS304/ SS316 |
| 4 | Pultti | SS304/ SS316 | 12 | Rauhanen | SS304/ SS316 |
| 5 | Kevätpesukone | SS304/ SS316 | 13 | Mutteri | SS304/ SS316 |
| 6 | Mutteri | SS304/ SS316 | 14 | Kevätpesukone | SS304/ SS316 |
| 7 | Korkki | WCB/ CF8/ CF8M | 15 | Vipu | Ss |
| 8 | Tiiviste | WCB/ CF8/ CF8M |
| NPS | DN | L | D | D1 | D2 | b | t | Z-φd |
| 1/2 " | 15 | 108 | 90 | 60.3 | 34.9 | 11.5 | 1.6 | 4-F16 |
| 3/4 " | 20 | 117 | 100 | 69.9 | 42.9 | 13 | 1.6 | 4-F16 |
| 1 " | 25 | 127 | 110 | 79.4 | 50.8 | 14.5 | 1.6 | 4-F16 |
| 11/4 " | 32 | 140 | 115 | 88.9 | 63.5 | 16 | 1.6 | 4-F16 |
| 11/2 " | 40 | 165 | 125 | 98.4 | 73 | 17.5 | 1.6 | 4-F16 |
| 2 " | 50 | 178 | 150 | 120.7 | 92.1 | 19.5 | 1.6 | 4-F19 |
| 21/2 " | 65 | 190 | 180 | 139.7 | 104.8 | 22.5 | 1.6 | 4-F19 |
| 3 " | 80 | 203 | 190 | 152.4 | 127 | 24 | 1.6 | 4-F19 |
| 4 " | 100 | 229 | 230 | 190.5 | 157.2 | 24 | 1.6 | 4-F19 |
| 5 " | 125 | 356 | 255 | 215.9 | 185.7 | 24 | 1.6 | 4-F22 |
| 6 " | 150 | 394 | 280 | 241.3 | 215.9 | 25.5 | 1.6 | 4-F22 |
| 8 " | 200 | 457 | 345 | 298.5 | 269.9 | 29 | 1.6 | 4-F22 |
| 10 " | 250 | 533 | 405 | 362 | 323.8 | 30.5 | 1.6 | 4-F25 |
| 12 " | 300 | 610 | 485 | 431.8 | 381 | 32 | 1.6 | 4-F25 |
| 14 " | 350 | 686 | 535 | 476.3 | 412.8 | 35 | 1.6 | 4-F29 |
| 16 " | 400 | 762 | 595 | 539.8 | 469.9 | 37 | 1.6 | 4-F29 |
