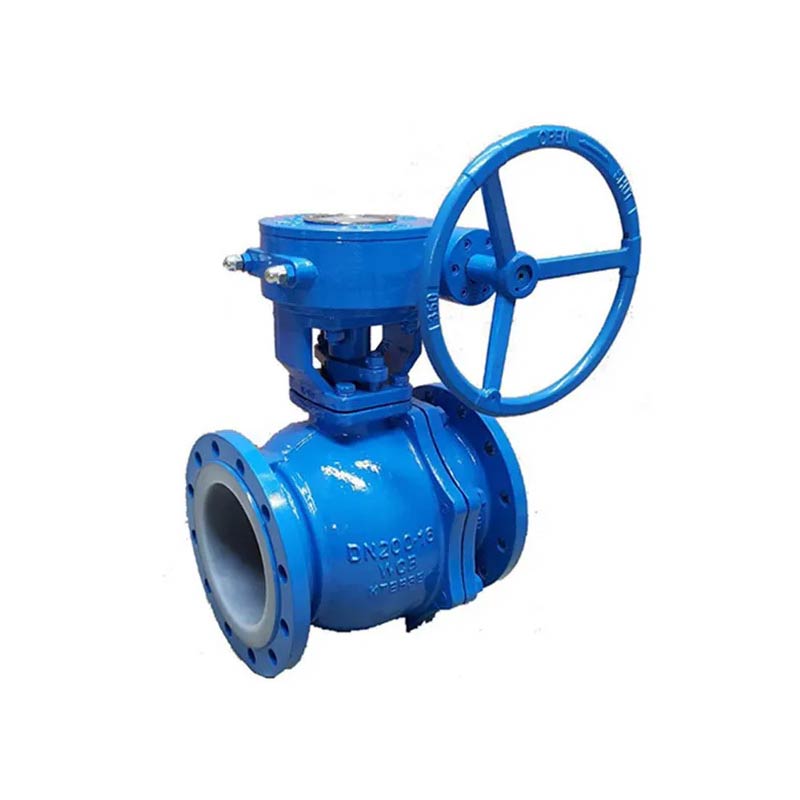

JOEPAI kestävä hammaspyöräkäyttöinen valuteräs PTFE-PFA-vuorattu palloventtiili PN16 ja tulppa ovat samat venttiilin tyyppi, mutta toisaalta venttiilin avaus/sulkeva kiinnitys palloventtiili on pallo, jossa on pyöreä reikä, joka pyörii yhdessä sauva venttiilin avaamisen ja sulkemisen saavuttamiseksi
Toteuta täydellinen prosessin laadunvalvonta, huolellinen ja monipuolinen
testataan!
Tehokas sisäinen kustannushallinta vähentää kuluja ja hyödyttää asiakkaita!
Edistyksellinen tuotantolinja, riittävä varastointi, lyhennetty toimitusaika!

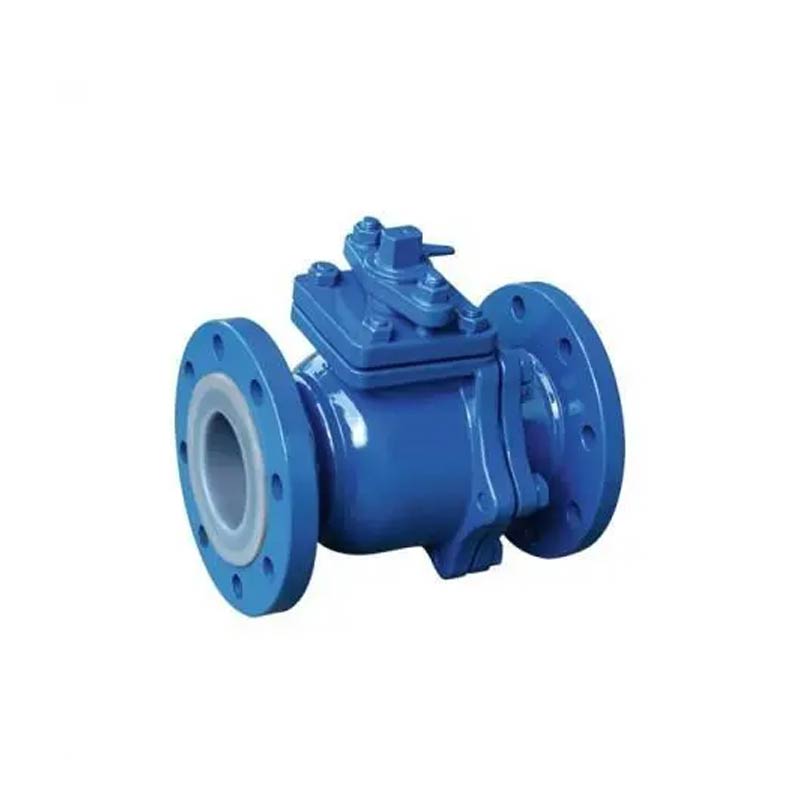

1. PTFE-PFA-vuorattu 2PC palloventtiili PN16 on korkea kemiallinen stabiilius ja se voidaan
käytetään missä tahansa muussa voimakkaasti syövyttävässä väliaineessa paitsi sulatealkalimetallien kanssa
ja F-elementtejä
2. Se ottaa halkaisijaltaan täyden halkaisijaltaan kulkevan pallorakenteen varmistaakseen, että vuoto ei ole nolla
venttiilin sulkeminen koko painealueella, ja sitä käytetään myös
putkistojen huoltoon
3. Avaus- ja sulkemispallotankojen yhdistelmä venttiilivalua varten
eliminoi iskun ja paineen, mikä takaa turvallisen käytön
4. Kompakti ja kohtuullinen rakenne ja minimaalinen luumen-kammio vähentävät
väliaineen säilyttäminen. Yhdessä erityisen muovaustekniikan kanssa
tiivistyspinta on herkkä ja täydellinen. Käytä PTFE-pakkausta nollan varmistamiseksi
venttiilin vuoto
5. Kaksiosaiset ja kolmiosaiset rakenteet sopivat erilaisiin putkiin
järjestelmät ja työolosuhteet. Kolmiosainen palloventtiili erottaa
venttiilirunko molemmilta puolilta, mikä mahdollistaa nopean vaihdon ja huollon
RUUTUMISESTÄVÄ VARASUUNNITTELU
VIPUKÄYTTÖ/ LUKITUSLAITE/VAIHTEEN KÄYTTÖ
SIJOITUSVALUN RUNKO
MATERIAALISTANDARDI: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| Nimi/materiaali | WCB | CF8 | CF3 | CF8M | CF3M |
| Runko | WCB | CF8 | CF3 | CF8M | CF3M |
| Pallo/varsi | WCB | CF8 | CF3 | CF8M | CF3M |
| Vuorattu | FEP / PFA / PO / PTFE | ||||
| Istuin | PTFE / RPTFE | ||||
| Pultti/mutteri | B7/2H | B8/8 | B8/8 | B8M/8M | B8M/8M |
| Suunnittelun ja valmistuksen standardi | HG/T3704, GB/T12237 | API 6D | ||
| FTF-mittastandardi | HG/T3704, GB/T12221 | ASME B16.10 | ||
| Laippa vakiona | HG/T20592, GB/T9119 | ASME B16.5, JIS B2220 | ||
| Tarkastus- ja testistandardi | HG/T13927, JB/T9092 | API 598 | ||
| Normaali halkaisija | DN15-DN350 | 1/2"~14" | ||
| Normaali paine | 1,0 MPa | 1,6 MPa | 150 LB | |
| Testipaine | Shell Test | 1,5 MPa | 1,5 MPa | 1,5 MPa |
| Korkeapainetesti | 1,1 MPa | 1,1 MPa | 1,1 MPa | |
| Matalapainetesti | 0,6 MPa | 0,6 MPa | 0,6 MPa | |
| Lämpötila-alue | FEP: -29 ℃ ~ 120 ℃, PFA: -29 ℃ ~ 180 ℃, PTFE: -29 ℃ ~ 150 ℃ | |||
| Soveltuva väline | Vahva korroosioväliaine: kloorivetyhappo, typpihappo, Fluorivetyhappo, nestemäinen kloori, rikkihappo ja Aqua regia jne. | |||
| DN (mm | PNS (tuumaa) | L | D | D1 | D2 | f | b | Z-Φd | Tehdä | H |
| PN1.0MPa/1.6MPa | ||||||||||
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 15 | 4-14 | 140 | 90 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 17 | 4-14 | 140 | 100 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 17 | 4-14 | 180 | 105 |
| 32 | 1-1/4 | 165 | 140 | 100 | 75 | 3 | 19 | 4-18 | 180 | 120 |
| 40 | 1-1/2 | 180 | 150 | 110 | 85 | 3 | 19 | 4-18 | 225 | 140 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 21 | 4-18 | 225 | 150 |
| 65 | 2-1/2 | 220 | 185 | 145 | 120 | 3 | 21 | 4-18 | 360 | 160 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 21 | 8-18 | 420 | 215 |
| 100 | 4 | 280 | 220 | 180 | 155 | 3 | 23 | 8-18 | 420 | 240 |
| 125 | 5 | 320 | 250 | 210 | 185 | 4 | 24 | 8-18 | 520 | 250 |
| 150 | 6 | 360 | 285 | 240 | 210 | 4 | 26 | 8-23 | 520 | 290 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 26 | 12.8-23 | 240 | 340 |
| 250 | 10 | 450 | 395 | 350 | 320 | 4 | 28 | 26.12-23 | 240 | 380 |
