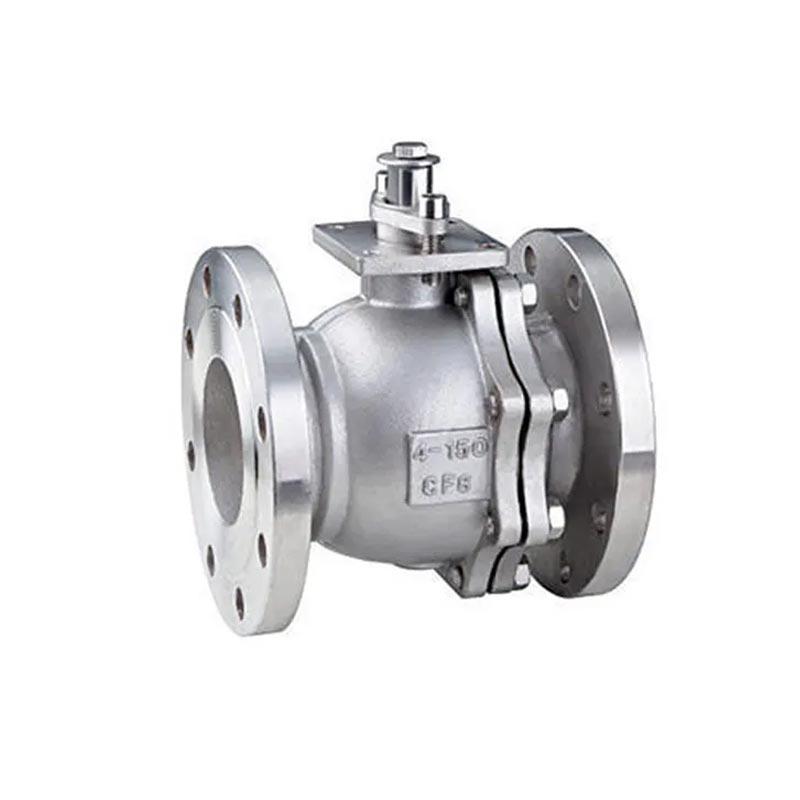

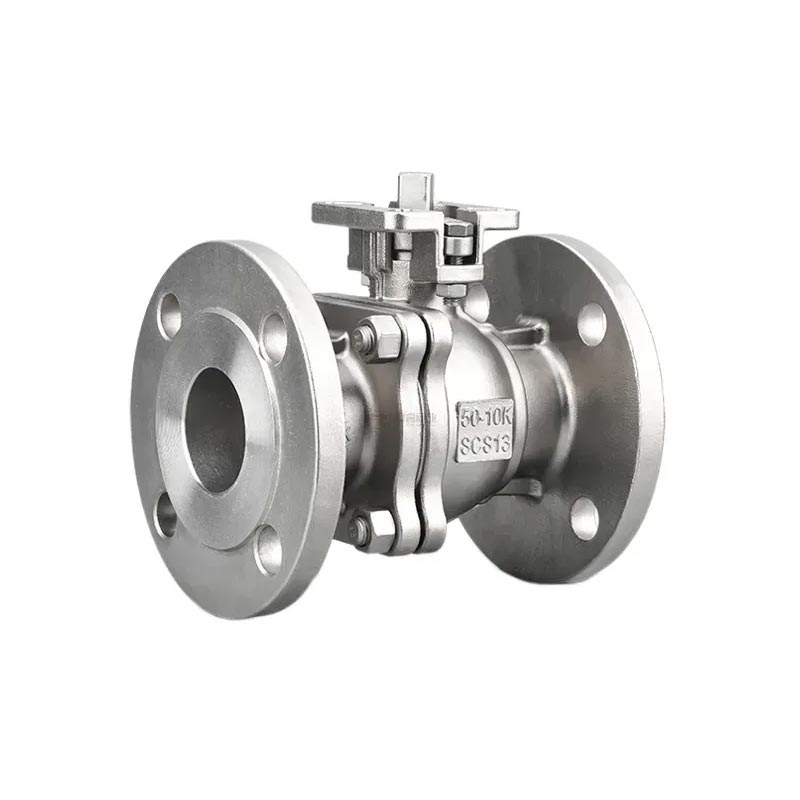

JOEPAI korkealaatuisella ruostumattomasta teräksestä valmistettu standardi JIS10K laipallinen palloventtiili on erinomainen tiivistys vakaus ja rakenteellinen lujuus, mikä tekee siitä ensisijaisen venttiilin nesteen säätelyyn ruoassa, lääke- ja kemianteollisuudessa.
Valmistaja Wenzhou Joepai Valve Co., Ltd., jonka edeltäjä Jingyue Valve Factory oli Vuonna 2003 perustetulla JOEPAI:lla on yli kymmenen vuoden kokemus ruostumattomasta teräksestä valmistettujen palloventtiileiden valmistuksessa, palopostit, paineenkorotusventtiilit ja teolliset virtauksensäätöratkaisut.
Full port design reduces flow resistance. ISO5211 suoraasennuslevy tekee toimilaitteen asennuksesta helpompaa ja luotettavampaa.
Parannettu varren turvarakenne estää varren puhalluksen ja parantaa käyttöturvallisuutta paineen alaisena.
Vivun käyttö lukituslaitteella. Automaatioon on saatavana pneumaattinen tai sähköinen toimilaite.
PTFE-istuin, tiiviste, painelevy ja tiiviste tarjoavat erinomaisen tiivistyksen vakauden ja kemikaalien kestävyyden.
Voidaan tarkastaa ja korjata suoraan verkossa, mikä vähentää laitteiden seisonta-aikaa ja huoltokustannuksia.
Ruostumattomasta teräksestä valmistettu standardi JIS10K laippapalloventtiilin erikoissuunniteltu venttiilivarsi mahdollistaa helpon avaamisen ja sulkemisen pienellä vääntömomentilla.
Jätä venttiilin kahvan pyörimisasento.
Ei voida käyttää kuristukseen.
Voimansiirtomekanismilla varustetut palloventtiilit tulee asentaa pystyasentoon.
Tämä toiminto ratkaisee täysin perinteisten venttiilien ongelman, joka vaikuttaa tiivistykseen tiivistyspintojen välisen kitkan vuoksi.
Ruostumattomasta teräksestä valmistetut standardi JIS10K laipalliset kuulaventtiilit, jotka asennetaan putkistoon, voidaan tarkastaa ja korjata suoraan verkossa, mikä vähentää tehokkaasti laitteiden seisokkiaikaa ja alentaa kustannuksia.
Poistaa epänormaalin paineen nousun venttiilikammion väliaineessa, mikä vaikuttaa turvallisuuteen käytön aikana.
Erityisesti suunniteltu venttiilivarsi on helppo avata ja sulkea pienellä käsipyörän venttiilillä.
Venttiilit luottavat venttiilin varren tarjoamaan mekaaniseen voimaan, joka painaa pallokiilan venttiilin istukkaan tiivistystä varten, mikä varmistaa luotettavan tiivistyksen erilaisissa työolosuhteissa.
Kun pallo kallistuu poispäin venttiilin istukasta, neste kulkee tasaisesti tiivistepintaa pitkin 360° kulmassa, mikä vähentää paikallista hankausta ja huuhtoutuu pois kerääntyneistä aineista.
| Ei. | Osan nimi | Materiaali |
|---|---|---|
| 1 | Runko | SUS304 / SUS316 / WCB |
| 2 | Istuin | PTFE |
| 3 | Pallo | SUS304 / SUS316 / SS |
| 4 | Pultti | SUS304 / SS |
| 5 | Tiiviste | PTFE |
| 6 | Mutteri | SUS304 / SS |
| 7 | Korkki | SUS304 / SUS316 / WCB |
| 8 | Varsi | SUS304 / SS |
| 9 | Työntöaluslevy | PTFE |
| 10 | Pakkaus | PTFE |
| 11 | Gland | SUS304 / SS |
| 12 | Varren pähkinä | SUS304 / SS |
| 13 | Kahva | SUS304 / SS |
Materiaalit voidaan räätälöidä työolosuhteiden, väliaineen, paineen ja lämpötilan vaatimusten mukaan.
| DN | A | F | G | K | T | H | C | D | E | h | N | M | Ra | Rb | R2 | R1 | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15 | 48.8 | 70 | 95 | 11 | 1 | 107 | 73 | 140 | 9 | 4 | 15 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 18 | 54 | 75 | 100 | 13 | 1 | 117 | 76 | 140 | 9 | 4 | 15 | 18 | 21 | 3 | 3 | 9 |
| 1" | 24 | 66 | 90 | 125 | 13 | 1 | 127 | 86 | 165 | 11 | 4 | 19 | 21 | 25 | 3 | 3.5 | 11 |
| 1-1/4" | 32 | 77 | 100 | 135 | 14 | 2 | 137 | 91 | 165 | 11 | 4 | 19 | 21 | 25 | 3 | 3.5 | 11 |
| 1-1/2" | 36 | 85 | 105 | 140 | 14 | 2 | 165 | 119 | 195 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 96 | 120 | 155 | 14 | 2 | 177 | 127 | 195 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2-1/2" | 62 | 116 | 140 | 175 | 16 | 2 | 188.5 | 136 | 240 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 3" | 78 | 126 | 150 | 185 | 16 | 2 | 203.5 | 164 | 260 | 17 | 8 | 19 | 35 | 51 | 4.5 | 5.5 | 17 |
| 4" | 100 | 151.8 | 175 | 210 | 16 | 2 | 228 | 178 | 320 | 19 | 8 | 19 | 35 | 51 | 4.5 | 5.5 | 19 |
Mitat ovat viitteellisiä. Vahvista lopulliset piirustukset ja toimilaitteen asennusmitat JOEPAIlta ennen tilaamista.
Wenzhou Joepai Valve Co., Ltd. sijaitsee Longwanin alueella, Wenzhoussa, Zhejiangin maakunnassa, lähellä lentokenttää, kätevät kulkuyhteydet. Yritys yhdistää suunnittelun, kehityksen, valmistus ja myynti ammattimaisena teollisena virtauksensäätöratkaisuyrityksenä.
Yrityksellä on CAD-venttiilien suunnittelu, UG-kolmiulotteinen muotoilu ja laaduntarkastuksen testauskeskus. Tehokkaat tuotantolaitteet ja täydelliset testausmenetelmät parantavat tehokkaasti tuotteiden laatua ja suojella asiakkaiden etuja.
JOEPAI on läpäissyt ISO 9001 -laatujärjestelmän sertifioinnin. Ydintuotteet ovat saaneet EU CE:n sertifiointi. Palloventtiilit ovat läpäisseet Korean KC-sertifioinnin. Palopostituotteet ovat menneet ohi Australian AS 2419.2-2009 -sertifikaatti, ja Dual Booster -järjestelmä on AS 2419.3 teknisen standardin mukainen tekniset tiedot.
Viennin osuus kokonaismyynnistä on noin 85 %. Ota yhteyttä tähän malliin sovellettavan erityisen sertifikaatin ja tilausmäärän saamiseksi.
Tätä JIS10K ruostumattomasta teräksestä valmistettua laipallista palloventtiiliä käytetään laajalti elintarvikkeissa, lääkkeissä, kemianteollisuudessa, öljy-, maakaasu-, vesi- ja muut teollisuusputket sulkemista ja virtauksen säätelyä varten. Sitä ei suositella kuristukseen.
Tekninen tiimi tarjoaa 1-1 ratkaisusuunnittelutukea paineen, lämpötilan, väliaineen, suunnittelupiirustusten tai näytteiden perusteella.
CNC-tarkkuustyöstökeskus ja automatisoitu kokoonpanojärjestelmä takaavat vakaan laadun ja suuren tarkkuuden.
12-month warranty from delivery. Tuotteet korjataan tai vaihdetaan veloituksetta laatuongelmien vuoksi, jotka eivät johdu inhimillisistä tekijöistä.
Räätälöidyt venttiiliratkaisut, materiaalit, koot, toimilaitteet ja merkkivaatimukset ovat saatavilla maailmanlaajuisille asiakkaille.
Ei. Tämä ruostumattomasta teräksestä valmistettu standardi JIS10K laipallinen palloventtiili on suunniteltu sulku- ja virtauksen säätöön. Sitä ei suositella kuristukseen.
Kyllä. Siinä on ISO5211-suora asennusalusta ja se tukee pneumaattista tai sähköistä toimilaitetta.
Kyllä. JOEPAI tarjoaa 1-to-1-räätälöinnin työparametrien, piirustusten tai näytteiden perusteella. OEM/ODM-tuki on saatavilla.
Yrityksellämme on ISO 9001 -sertifikaatti. Ydintuotteilla on EU:n CE-sertifiointi, palloventtiileillä korealainen KC-sertifikaatti ja palopostituotteilla Australian AS 2419.2-2009 -sertifikaatti.
Annamme 12 kuukauden takuun toimituspäivästä alkaen laatuongelmille, jotka eivät johdu inhimillisistä tekijöistä.
Ota yhteyttä tekniseen tiimiimme paineen, lämpötilan, väliaineen, liitäntästandardin ja piirustuksen kanssa. Vahvistamme lopulliset mitat ja toimilaitteen asennustiedot.
Tarjoukset, tekniset piirustukset, toimilaitteiden valinta, räätälöidyt materiaalit, OEM/ODM-venttiiliratkaisut ja maailmanlaajuista jakeluyhteistyötä, ota yhteyttä Wenzhou Joepai Valve Co., Ltd.
