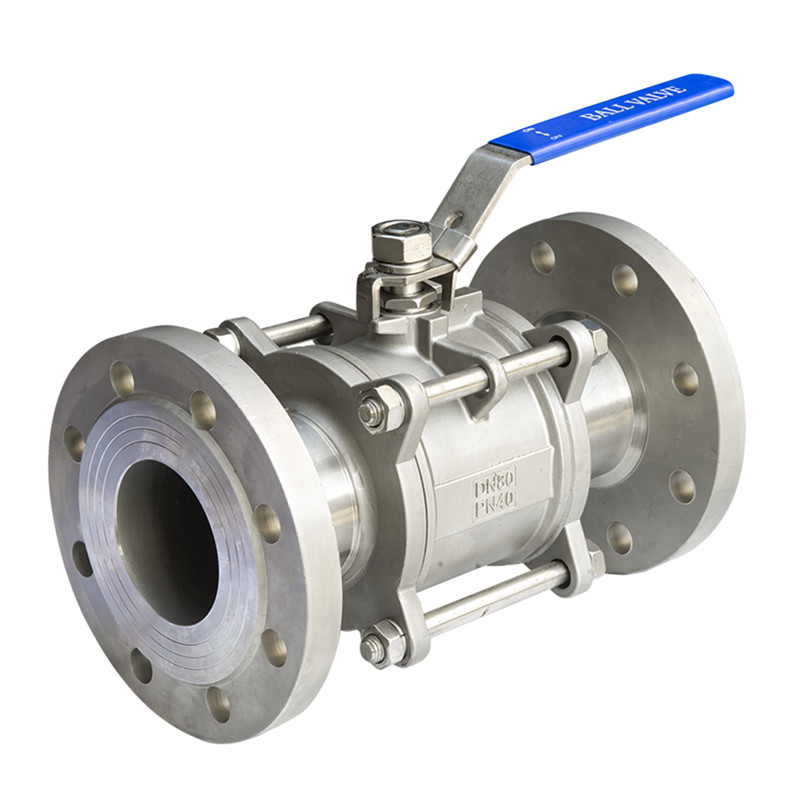

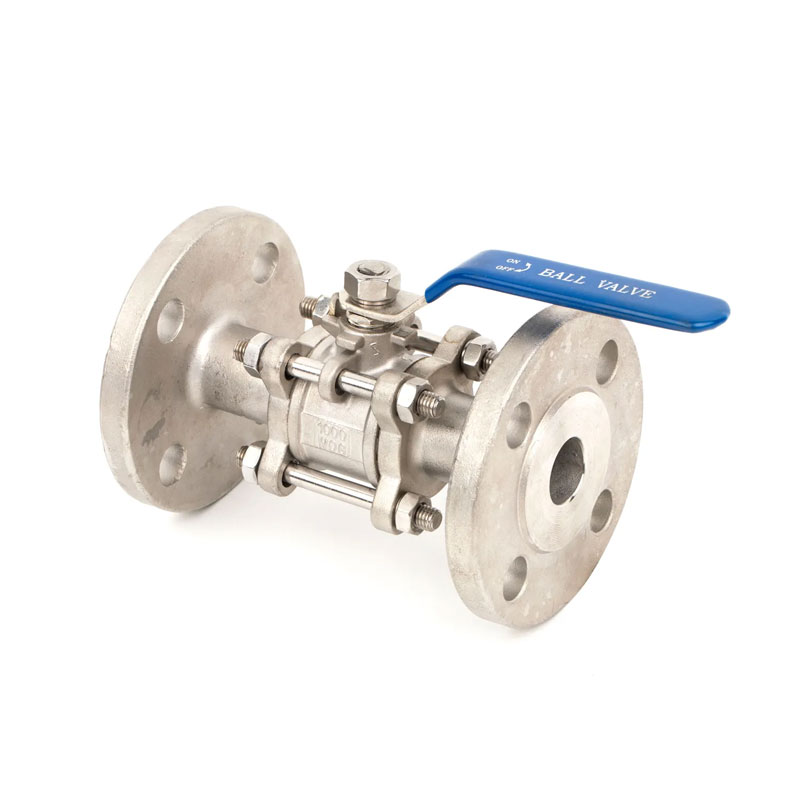

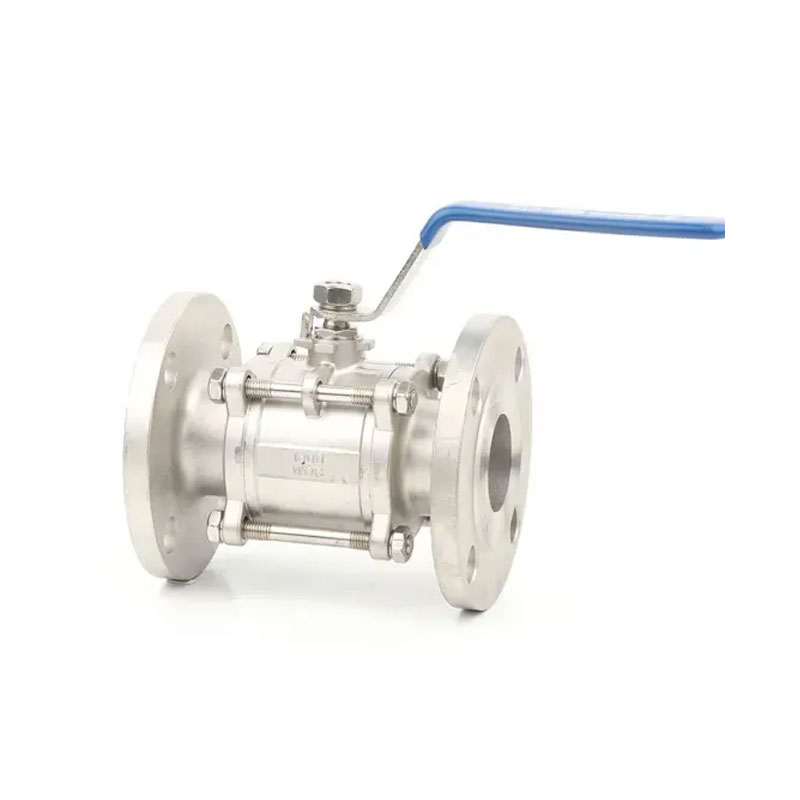

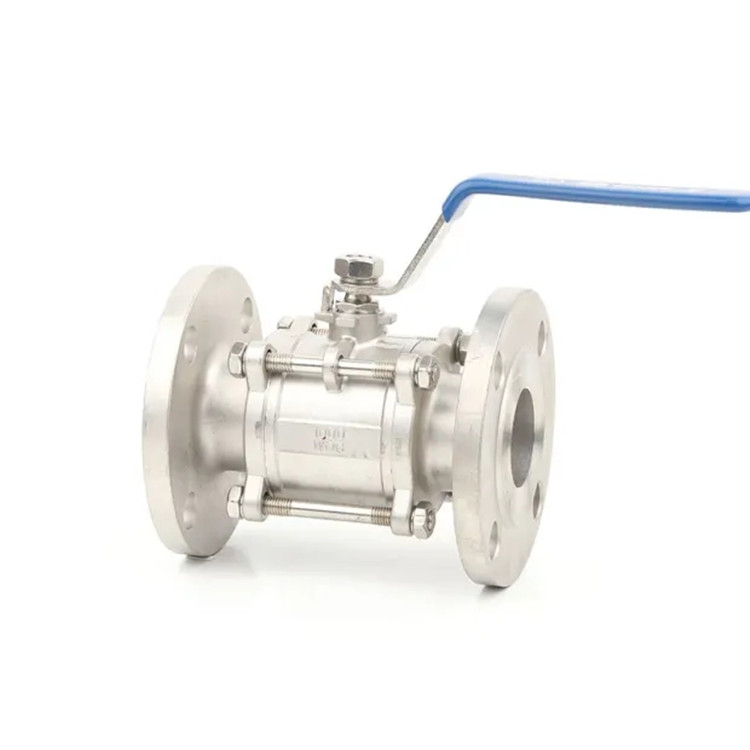

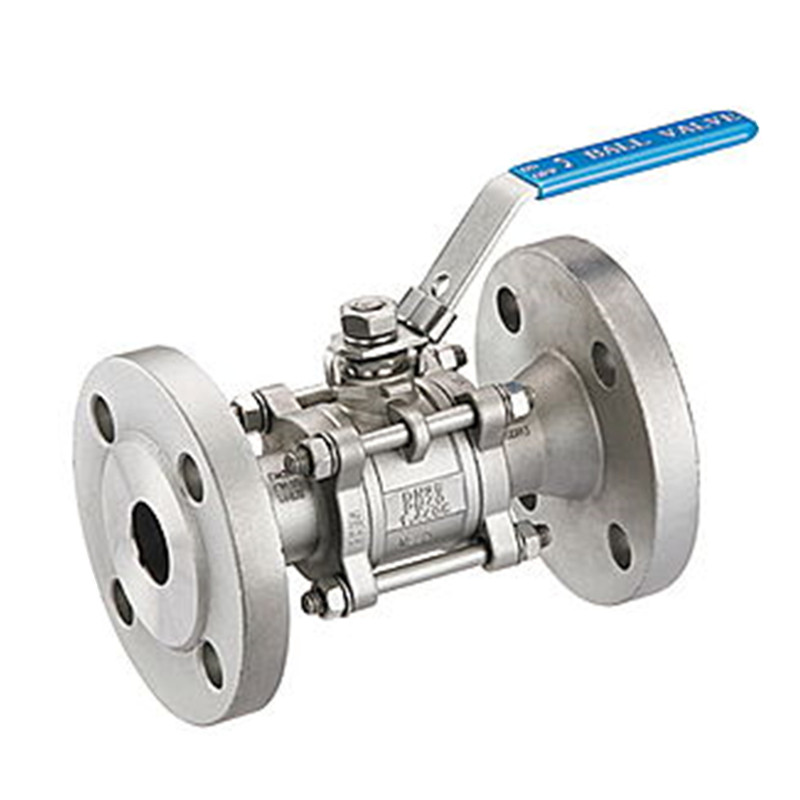

Din/en-laipa 3-osainen ruostumattomasta teräksestä valmistettu palloventtiili PN40

Joepai keskittyy DIN/FLAGED 3-osaisen ruostumattomasta teräksestä valmistettujen palloventtiilien PN40, maapalloventtiilien, takakortin, perhonen venttiilien ja suodattimien tuotantoon, tutkimukseen ja kehittämiseen, suunnitteluun ja palveluun. Tarjoamme myös räätälöityjä palveluita vastaamaan globaalien asiakkaiden tarpeita venttiilien tarjontaan. Teollisuuden asiantuntijat hallinnoivat huolellisesti jokaista suunnittelusta toiseen toimittamisesta saumattoman globaalin toimituksen varmistamiseksi.

Tässä on johdanto palloventtiileihin:

Kuulakalvon istuimen tiivistysrengas on yleensä valmistettu erilaisista joustavista materiaaleista, kuten polytetrafluorietyleenistä, mikä on helppo varmistaa tiivistys, ja palloventtiilin tiivistysvoima kasvaa keskipitkän paineen lisääntyessä. Venttiilin varren tiiviste on luotettava. Kun palloventtiili avataan ja suljettu, venttiilin varsi vain pyörii, joten venttiilin varren pakkaustiiviste ei ole helposti vaurioitunut, ja venttiilin varren käänteisen tiivisteen tiivistysvoima kasvaa keskipitkän paineen noustessa.

Kytkin on nopea ja kätevä. Niin kauan kuin venttiilin varsi pyörii 90 °, palloventtiili suorittaa täysin avoimen tai täysin suljetun toiminnan saavuttaen nopean aukon ja sulkemisen. Korkean alustan integroitu muotoilu noudattaa ISO5211 -standardia alustan kytkemiseksi, mikä tekee automaation ja kaukosäätimen saavuttamisen helpoksi. Palloventtiili voidaan asentaa suoraan pneumaattisilla laitteilla, sähkölaitteilla, hydraulisilla laitteilla, kaasu-neste-kytkentälaitteilla tai sähköhydraulisilla kytkentälaitteilla.

Peilikalvottu pallo, jossa on pieni käyttömomentti, pieni reikän suunnittelu palloissa ja venttiilin varressa ja ylimääräinen venttiilin turvallisuussuorituskyky.

Materiaalit:

Runko: Ruostumattomasta teräksestä valmistettu 304 (1,4308) / SS316 (1,4408), pallo: SS304 (1,4308) / SS316 (1,4408), istuintiivisteet: PTFE (RPTFE), Kahva: SS304 / SS201

Lämpötila-alue: -20-+200 ° C

Media: vesi, öljy, paineilma, polttoaineet, liuottimet, aggressiiviset väliaineet

Valinnaiset toiminnot: Manuaalinen, pneumaattinen ja sähköinen toimilaite

Edut:

• Pituus DIN 3202-F1 (DIN EN 558-1, sarja 1),

• ISO 5211: n mukaan asennuslaippa mahdollistaa aseman asentamisen yhdessä kiinnityssillan ja akselisovittimen kanssa,

• Käsilevi voidaan lukita lukkoon

• Antisistaattiset laitteet pallo-vartaloon

• Bolw-out-todistevarsi

• Piiliiton tarkkuusvaluprosessin käyttäminen

Standardit:

Paine: PN40

Kasvokkain mitat: DIN 3202

Laippa kuin mitat: EN 1092-1

Suunnittelu:

Testi:

Tärkeimmät mitat
