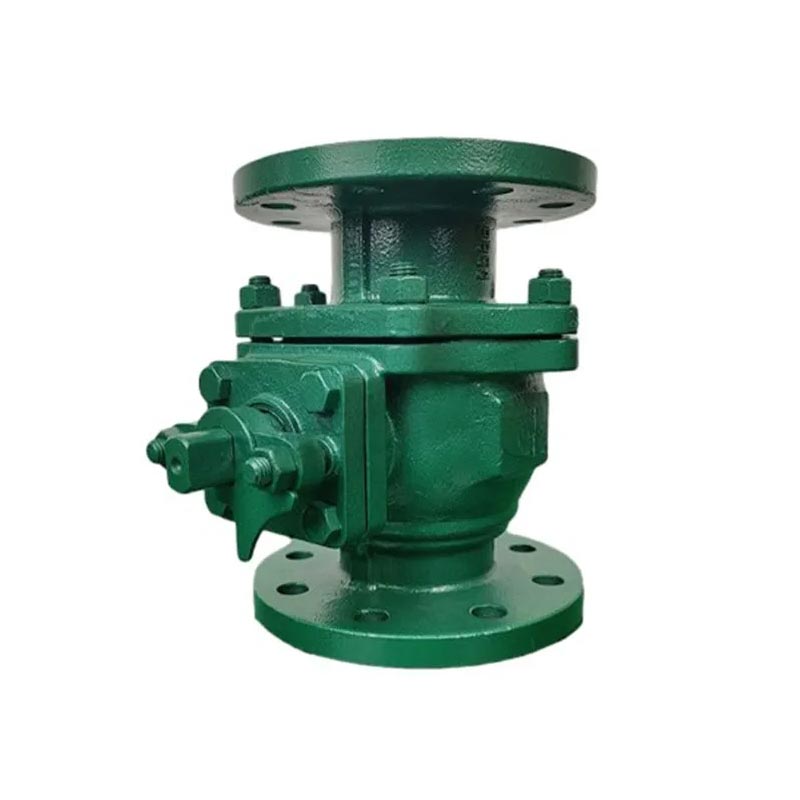

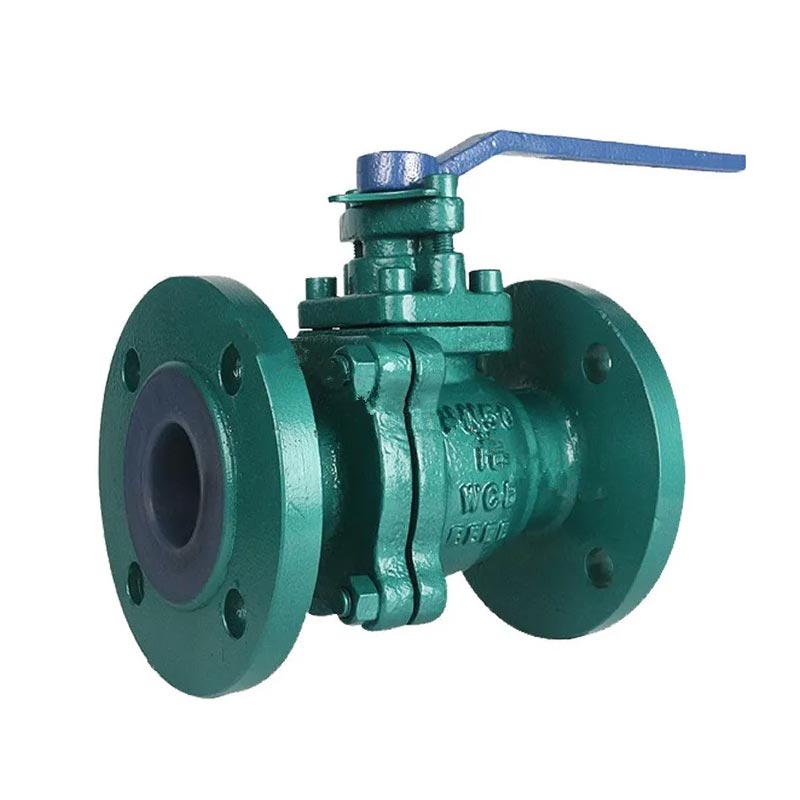

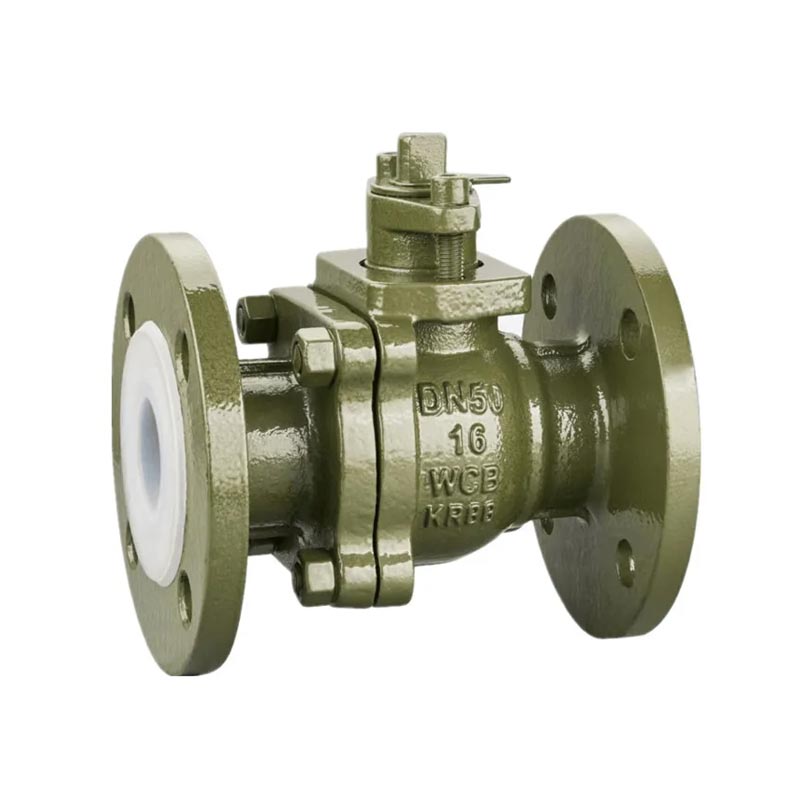

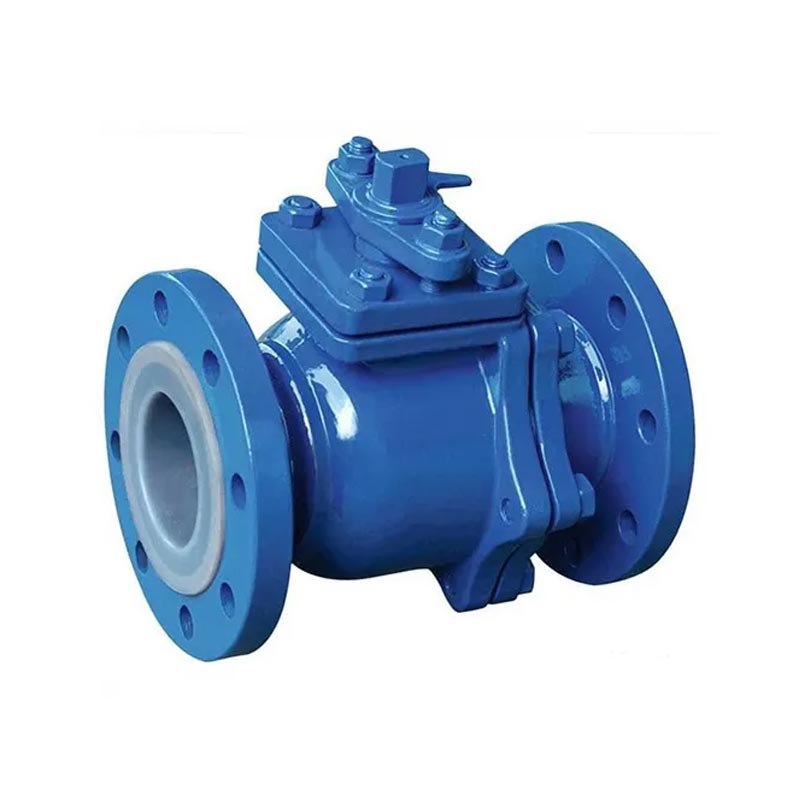

Fluorivuorattu laippapalloventtiili

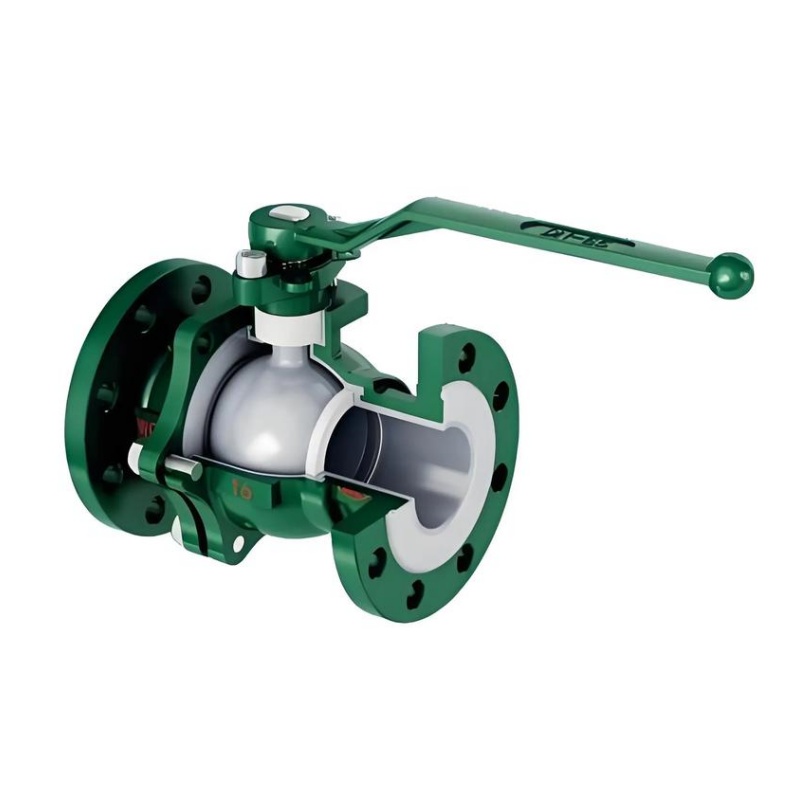

JOEPAI Fluorivuorattu laippapalloventtiili on korroosionkestävä sulkuventtiili, jota käytetään laajalti kemian-, ympäristönsuojelu-, petrokemian-, lääke-, galvanointi- ja sulatusteollisuudessa. Täysreikäinen rakenne ja vuorattu PTFE-, FEP- tai PFA-materiaalilla, se voi tehokkaasti estää voimakkaiden syövyttäviä aineita korroosion venttiilirungon metallissa ja ylläpitää pitkäaikaista tiivistystä ja toimintaa äärimmäisissä käyttöolosuhteissa, kuten fluorivetyhapossa, vesiregiassa, väkevässä typpihapossa ja vahvassa alkalissa. Metallirungon ja ei-metallisen korroosionestovuorauksen komposiittirakenne ratkaisee teollisuuden yleisen kivun tavallisten metalliventtiilien rikkoutuessa syövyttävissä olosuhteissa. Täysireikäinen rakenne eliminoi halkaisijaltaan pienet kuolleet alueet, mikä johtaa paljon pienempään nesteen vastustukseen kuin samankokoisillapalloventtiilitjatakaiskuventtiilit, kun taas täysin vuorattu pallo muodostaa tarkan tiivistysparin istukan kanssa, jotta saavutetaan nollavuoto suljettuna. Valmistettu integroidulla puristusvuorausprosessilla, fluoroplastinen vuoraus on kiinnitetty tiukasti hiiliteräksiseen venttiilirunkoon, mikä estää kuoriutumisen tai pullistuman jopa pitkäaikaisessa käytössä. Matalakitkainen sisävuori estää myös keskimääräisen tukkeutumisen tai jumiutumisen käytön aikana, mikä varmistaa vakaan suorituskyvyn sovelluksissa, jotka vaativat erittäin korkeaa korroosiontorjuntaa.

Tuotteen edut

1. Todellinen korroosionkestävyysmekanismi: metallin fyysinen eristäminen väliaineista; alhainen läpäisevyys viivästyttää merkittävästi korroosion alkamista; Soveltuu sekahapoille, jätehapoille, vaihtoväliaineille

2. Hidas tiivisteen heikkeneminen happo-/alkalisykleissä: 10 000 happo/alkalisyklin jälkeen vuoto ≤ 50 ppm (ISO 5208 Rate A)

3. Täysreiän todellinen arvo: Suunniteltu kiteytyvään, polymeroituun, kiinteää ainetta sisältävään tai korkeaviskositeettiseen väliaineeseen; Estää tukkeutumisen, vähentää puhdistusta, alentaa kohtausriskiä

Tuotetiedot

Kasvotusten: GB/T12221-1989
LAIPAN PÄÄN MITAT: GB/T9113.1-2000
SUUNNITTELU: GB/T12237-1989
TESTI: GB/T13927-1992
FULL PORT, ISO5211 SUORAKIINNITYSALUSTA
RUUTUMISESTÄVÄ VARASUUNNITTELU
VIPUKÄYTTÖ/ LUKITUSLAITE
SIJOITUSVALUN RUNKO
MATERIAALISTANDARDI: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308

Tärkeimmät osat ja materiaalit

Vuorausmateriaali: FEP yleisille vahvoille hapoille; PFA korkean lämpötilan tiivistetyille hapoille; PTFE laajan kemiallisen yhteensopivuuden ja korkean puhtauden vaatimuksiin.

Alipainesoveltuvuus: "Kyllä" tarkoittaa soveltuvuutta alipaineprosesseihin

Laippastandardi: on vastattava putkistoasi (HG / GB / ANSI / DIN)

Päämitat

Nimellinen halkaisija		Vakiomitat/mm							Viite/mm
DN/mm	NPS/tuumaa	L	D	D1	D2	f	b	Z-Фd	D0	H	W/kg
PN10
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф22	200	450	55
200	8"	400	340	295	265	3	24	8-Ф22	240	490	93
250	10"	450	395	350	320	3	26	12-Ф22	240	550	150
300	12"	610	445	400	368	4	26	12-Ф22	320	600	320
350	14"	686	505	460	428	4	26	16-Ф22	320	675	400
400	16"	762	565	515	482	4	26	16-Ф26	360	780	500
PN16
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф23	200	450	55
200	8"	400	340	295	265	3	24	12-Ф23	240	490	93
250	10"	450	405	355	320	3	26	12-Ф25	240	550	150
300	12"	610	460	410	375	4	28	12-Ф25	320	600	320
350	14"	686	520	470	435	4	30	16-Ф25	320	675	400
400	16"	762	580	525	485	4	32	16-30	360	780	500
PN25
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	20	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	22	8-Ф18	300	145	15
80	3"	250	200	160	135	3	24	8-Ф18	300	185	20
100	4"	280	235	190	160	3	24	8-Ф22	200	195	25
125	5"	320	270	220	188	3	26	8-Ф26	200	210	38
150	6"	360	300	250	218	3	28	8-Ф26	200	450	55
200	8"	400	360	310	278	3	30	12-Ф26	240	495	93
250	10"	450	425	370	332	3	32	12-30	280	555	150
300	12"	610	485	430	390	4	34	12-30	320	605	320
350	14"	686	555	490	448	4	38	16-Ф33	320	685	400

FAQ

1: Mitä laatusertifikaatteja JOEPAI fluorivuoratuilla palloventtiileillä on?

Yrityksemme on läpäissyt ISO 9001 -laatujärjestelmän sertifioinnin. Ydintuotteemme ovat saaneet CE-sertifioinnin ja täyttävät kansainväliset turvallisuus- ja ympäristöstandardit. Kaikki tuotteet voivat tarjota materiaalin jäljitettävyysraportteja (MTC) ja vientisertifiointiasiakirjoja (CE, ISO) täyttääkseen koko projektiprosessin vaatimustenmukaisuusvaatimukset.

2: Mitä syövyttäviä aineita fluorivuorattu palloventtiili kestää?

Fluorivuorattu laippapalloventtiili on suunniteltu erityisesti erittäin syövyttäviä ja erittäin puhtaita aineita varten, ja siinä on PTFE/FEP/PFA vuoraus. Se voi tehokkaasti estää voimakkaiden syövyttävien väliaineiden korroosion venttiilirungon metallissa ja ylläpitää pitkäaikaista tiivistystä ja toimintaa äärimmäisissä työolosuhteissa, kuten fluorivetyhapossa, aqua regiassa, väkevässä typpihapossa ja vahvassa alkalissa.

3: Mitkä ovat palloventtiilin pääominaisuudet?

Palloventtiilien pääominaisuudet ovat kompakti rakenne, helppokäyttöisyys ja huolto, joka soveltuu yleisiin työskentelyaineisiin, kuten vesi, liuottimiin, happoihin ja maakaasuun, sekä väliaineisiin, joissa on ankarat käyttöolosuhteet, kuten happi, vetyperoksidi, metaani ja eteeni. Fluorivuorattu laippapalloventtiili voidaan sulkea tiiviisti vain 90 asteen kiertoliikkeellä ja pienellä vääntömomentilla. Täysin tasainen venttiilirungon ontelo tarjoaa alhaisen vastuksen, suoran läpivirtauskanavan väliaineelle.

4: Mitä suunnittelu- ja testausstandardeja noudatat?

Tuotetietojen mukaan: FACE-TO-FACE: GB/T12221-1989; LAIPAN PÄÄN MITAT: GB/T9113.1-2000; SUUNNITTELU: GB/T12237-1989; TESTI: GB/T13927-1992. Venttiili on FULL PORT, VIPUKÄYTTÖ/LUKITUSLAITE ja ISO5211 DIRECT MOUNTING PAD valinnainen automatisoituihin toimintoihin, PUHAUSESTEEN VARTEN VARAN SUUNNITTELUA ja INVESTOINTIVALUN RUNKOA varten.

5: Mitä materiaaleja käytetään pääosiin ja runkoon?

Korin osat ja pääosien materiaalit: Runko WCB/CF8/CF8M, Korkki WCB/CF8/CF8M, Istuin PTFE/PPL, Pallo SS304/SS316, Pultti SS/SS316, Tiiviste PTFE, Mutteri SS/SS316, Varsi SS304/SS316, PTFFE, O-Padsing Laippa SS/SS316. Materiaalivakiovaihtoehtoja ovat S45C/ASTM A216 GR-WCB/DIN1.00619, SS316/ASTM A351 GR-CF8M/DIN1.4408 ja SS304/ASTM A351 GR-CF8/DIN1.4308.

6: Mihin sovelluksiin tätä venttiiliä käytetään laajalti?

Käytetään laajasti kemian-, lääke-, galvanoinnissa, sulatuksessa ja ympäristönsuojelusovelluksissa, jotka vaativat erittäin korkeaa korroosiontorjuntaa. Se on korvaamaton avainventtiilien ohjauskomponentti kemiallisissa ympäristönsuojelujärjestelmissä.
