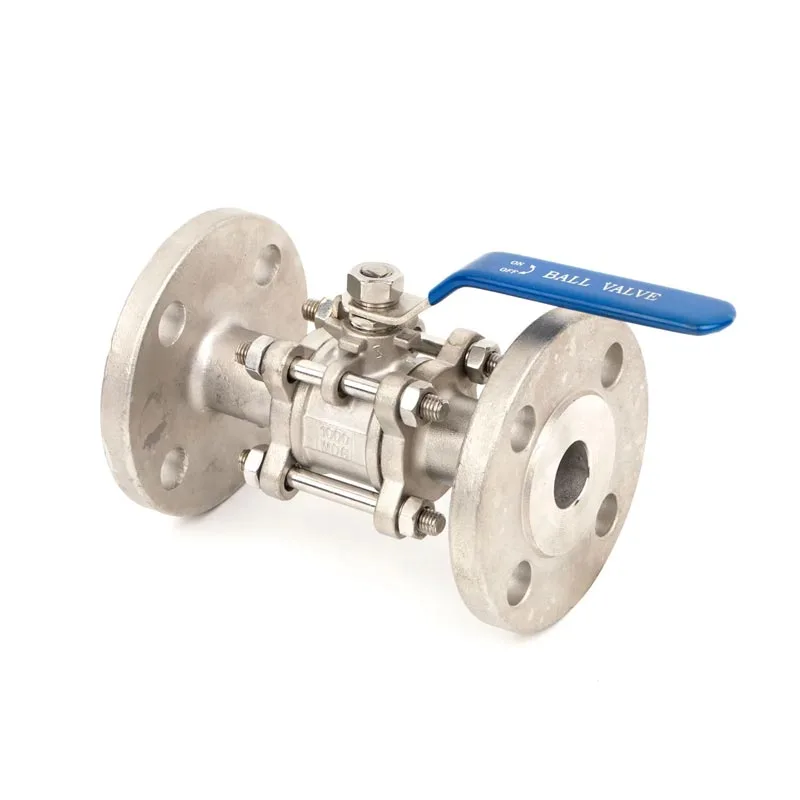

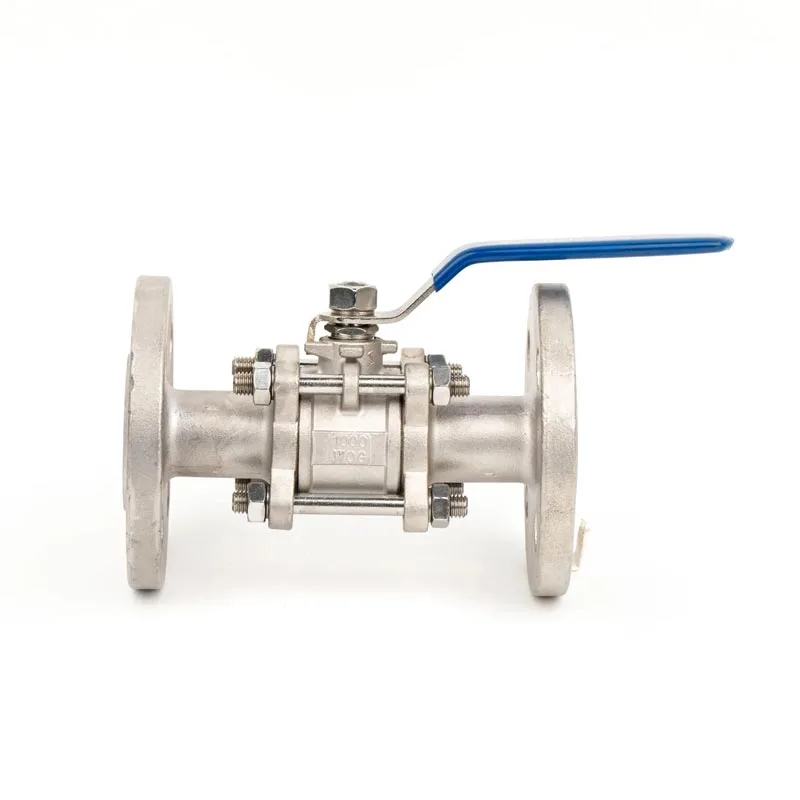

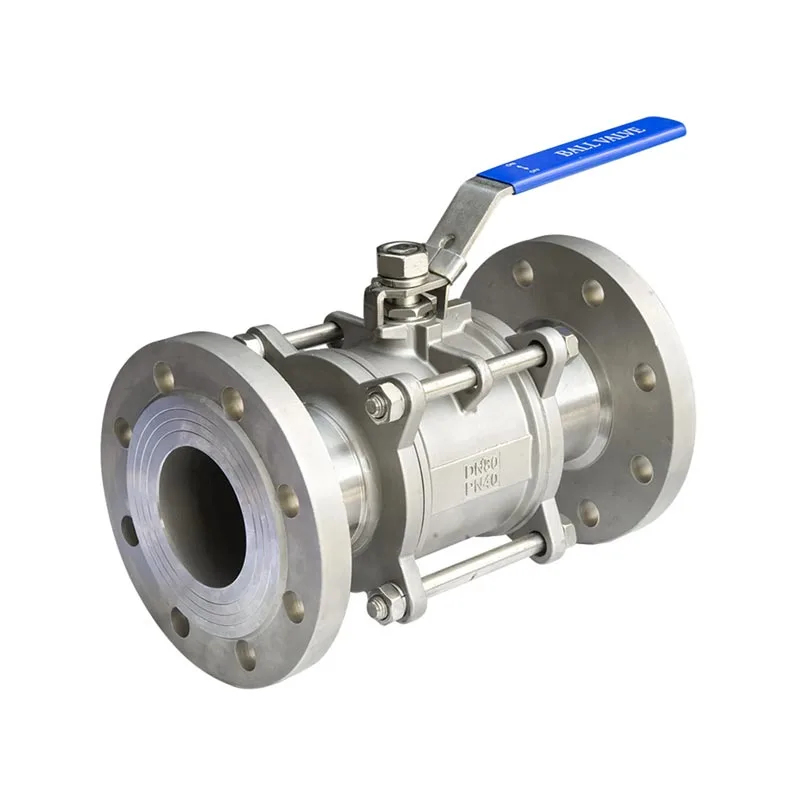

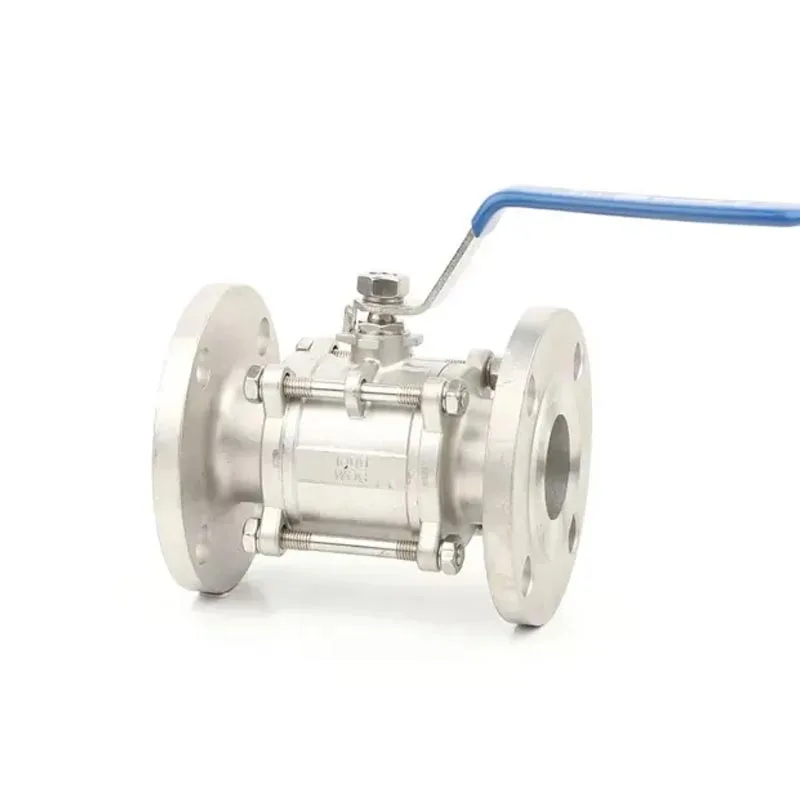

Ruostumattomasta teräksestä valmistettu 3PC DIN PN16 laippapalloventtiili

JOEPAI ruostumattomasta teräksestä valmistettu 3PC DIN PN16 laippapalloventtiili tarjoaa vakaan suorituskyvyn yhtenäisellä kalibroidulla käyttölämpötila-alueella -29 ℃ - 180 ℃ vahvistetulla PTFE-tiivisterenkaalla; kun se on varustettu PPL para polystyreenitiivisterenkaalla, palloventtiili laajentaa käyttölämpötilan ylärajan 300 ℃:seen. Kaikki JOEPAI Stainless Steel 3PC DIN PN16 -laippapalloventtiilin tekniset parametrit on testattu API 598 -tarkastusstandardin mukaisesti, jotta sivulta voidaan poistaa epäjohdonmukaiset lämpötilan kuvausvirheet. 3PC DIN-laipallinen palloventtiili ottaa käyttöön DIN2633-standardin mukaisen PN16/PN40-laippaliitännän, jonka pintamitat ovat DIN3202-F1-spesifikaatioiden mukaisia. JOEPAI ruostumattoman teräksen 3PC DIN PN16 laippapalloventtiilin nimellishalkaisija kattaa DN15-DN150 ja kattaa yleisimmät teollisuusputkistojen tekniset tiedot. JOEPAI 3PC -laippapalloventtiiliin on saatavana useita rungon materiaalivaihtoehtoja, mukaan lukien ruostumaton teräs 304/1.4308 ja ruostumaton teräs 316/1.4408, jotta ne mukautuvat neutraaleihin, heikosti happamiin ja syövyttäviä nesteitä sisältäviin ympäristöihin.

Tuotteen ominaisuudet:

Kolmiosainen jaettu rakenne:JOEPAI Stainless Steel 3PC DIN PN16 laipallisen kuulaventtiilin suurin kilpailun kohokohta on sen itsenäinen 3PC jaettu venttiilirunko. Integroidut palloventtiilit vaativat putkilinjan täydellisen sammutuksen ja putkilinjan purkamisen sisäistä puhdistusta varten, kun taas 3PC Ball Valve tarvitsee vain löysätä liitospultit irrottaakseen keskimmäisen venttiilin rungon irrottamatta koko venttiiliä putkistosta. Tämä 3PC:n rakenteellinen ominaisuus lyhentää huomattavasti huollon seisokkeja ja vähentää putkistojen jälleenrakennuskustannuksia teollisuuskäyttäjille.

Koko portin läpivirtaussuunnittelu:JOEPAI ruostumattomasta teräksestä valmistettu 3PC DIN PN16 laipallinen palloventtiili on varustettu täydellä aukkopalloytimellä vakiokokoonpanona. Täydellisen aukkopalloytimen sisäreiän halkaisija on yhdenmukainen putkilinjan sisähalkaisijan kanssa, mikä välttää virtausvastuksen ja keskipainehäviön, jotka johtuvat vähentyneestä virtauskanavasta. Kiertoputkistoissa, joissa on korkeat virtausnopeuden vaatimukset, 3PC Ball Venttiilin koko porttirakenne parantaa tehokkaasti veden, höyryn, öljyn ja muiden väliaineiden siirtotehokkuutta.

Sovellettava media& Työskenaariot:

JOEPAI 3PC DIN -laippapalloventtiili voi katkaista tai yhdistää nestemäisiä väliaineita teollisuusputkistojen sisällä. Vaihdettavien tiivisterenkaiden ja useiden venttiilirunkomateriaalien ansiosta tämä palloventtiili on yhteensopiva veden, paineilman, teollisuushöyryn, polttoöljyn, typpihapon, etikkahapon ja muiden heikosti syövyttävien nesteiden kanssa. Sitä käytetään laajalti kemiallisessa jalostuksessa, elintarvikejuomien tuotannossa, vesihuollossa ja viemäröinnissä, lämmitysputkistoissa, lääketeollisuudessa ja ympäristönsuojelun jätevedenkäsittelyteollisuudessa. Olipa kyseessä matalan lämpötilan normaalipaineiset vesiputket tai korkean lämpötilan höyrynsiirtoputket, JOEPAI ruostumattomasta teräksestä valmistettu 3PC DIN PN16 laipallinen palloventtiili ylläpitää vakaata tiivistystä ja pitkän käyttöiän.

Tuotteen tekniset tiedot:

Kokonaisrakenne: 3PC:n kolmiosainen modulaarinen jaettu rakenne

Liitäntästandardi: DIN PN16/PN40 Laippa DIN2633

Kasvotusten koko: DIN3202-F1

Nimellishalkaisija: DN15 ~ DN150

Testistandardi: API 598

Virtauskanava: Täysi portti

Venttiilin varsi: Purkautumisenkestävä pohjaan asennettu käänteinen tiivistevarsi

Toimintatila: Manuaalinen vipu lukolla; Matovarusteet; valinnainen sähköinen / pneumaattinen käyttö

Valinnainen rungon materiaali: WCB-hiiliteräs, 304 ruostumaton teräs, 316 ruostumaton teräs

Lämpötila-alue:

Vahvistettu PTFE-tiiviste: -29℃ ~ 180℃

PPL-tiiviste: -29℃ ~ 300℃

Tärkeimmät osat ja materiaalit

Päämitat

FAQ

1. Mitä "3PC" tarkoittaa ja miksi se on tärkeä?

"3PC" tarkoittaa kolmiosaista rakennetta, jossa keskirunko ja kaksi päätylaippaa on pultattu yhteen. Tämä rakenne mahdollistaa helpon verkkohuollon ja puhdistuksen ilman, että koko venttiiliä irrotetaan putkistosta, mikä vähentää merkittävästi säännöllistä huoltoa vaativien järjestelmien seisokkiaikoja.

2. Mitkä ovat tämän venttiilin pääsovellukset ja sopivat väliaineet?

Tätä venttiiliä käytetään katkaisemaan tai yhdistämään väliaineen virtaus putkistoissa ja se soveltuu vedelle, höyrylle, öljylle, typpihapolle, etikkahapolle ja muille syövyttäville nesteille. Sitä käytetään laajalti kemiallisessa käsittelyssä, petrokemianteollisuudessa, sähköntuotannossa ja vedenkäsittelyteollisuudessa, ja materiaalin valinta on räätälöity tietylle väliaineelle.

3. Mitä materiaaleja tälle venttiilille on saatavilla?

Runkovaihtoehtoja ovat hiiliteräs (WCB), ruostumaton teräs 304 ja ruostumaton teräs 316. Sisäosat, kuten pallo, varsi ja pultit, on saatavana vastaavina ruostumattomina teräslajeina, kun taas istuin on valmistettu PTFE:stä erinomaisen tiivistyksen saavuttamiseksi.

4. Mitä käyttövaihtoehtoja ja turvaominaisuuksia tämä venttiili tarjoaa?

Se tukee manuaalista vipua, sähköistä ja pneumaattista käyttöä. Turvaominaisuuksia ovat puhalluksenkestävä varsi käänteisellä tiivisteellä, 90°:n asemointimekanismi, valinnainen lukituslaite väärinkäytösten estämiseksi ja ISO-standardin mukainen kiinnike toimilaitteen helppoon asennukseen.

5. Mitä kokoja on saatavilla, ja voidaanko venttiiliä mukauttaa?

Tarjoamme koot DN15 - DN150. Räätälöinti on saatavilla erikoismateriaaleille, paineluokille, liitäntätyypeille (mukaan lukien päittäishitsi ja hylsyhitsaus) ja pakkauksille. Ota yhteyttä myyntitiimiimme ja kysy erityisvaatimuksiasi.
