Pumpuissa ja erilaisissa hydraulisissa ja pneumaattisissa järjestelmissä,viisisuuntaiset takaiskuventtiilitjaviisisuuntaiset liittimetovat kaksi keskeistä toiminnallista komponenttia. Ne työskentelevät yhdessä luodakseen tehokkaita, turvallisia ja kompakteja nesteenohjausyksiköitä. Seuraava analyysi kattaa niiden toimintaperiaatteet, toiminnalliset ominaisuudet ja tyypilliset sovellusskenaariot.
Tämä on venttiililaite, joka integroi yksisuuntaisen takaiskuventtiilitoiminnon useiden rajapintojen jakeluun. Yksi venttiilirunko yhdistää pääkanavan (tulo- ja poistoaukko) ja useita apuliitäntöjä, jotka sisältävät tyypillisesti liitännät painemittareita, paineanturikytkimiä ja ilmasäiliöitä varten. Tämä yksinkertaistaa huomattavasti putkiston suunnittelua pumpun ulostulossa, säästää asennustilaa ja vähentää mahdollisia vuotokohtia. Sen ydin on sisäänrakennettu takaiskuventtiili, jota yleensä ohjataan jousella ja väliaineen paineella. Sen päätehtävänä on estää väliaineen takaisinvirtaus ja suojata laitteita, kuten vesipumppuja.
Avaaminen: Kun väliaineen paine tuloaukossa ylittää jousen esijännitysvoiman, paine työntää kiekon poispäin venttiilin istukasta, venttiili avautuu ja väliaine virtaa eteenpäin.
Sulkeminen: Kun tulopaine laskee tai ulostulopaine kääntyy, jousivoima työntää levyn nopeasti takaisin venttiilin istukkaan muodostaen tiiviin tiivistyksen ja estämällä tehokkaasti väliaineen takaisinvirtauksen.
Jousituetun venttiilin ydinrakenteensa ansiosta se voittaa perinteisten nostotyyppisten takaiskuventtiilien rajoitukset virtaussuunnassa ja mahdollistaa monipuolisuuden pysty- tai vaakaasennukseen, mikä helpottaa huomattavasti pumppuaseman putkiston suunnittelua.
Pumppujärjestelmissä viisitietakaiskuventtiilillä on välttämätön turvallisuusrooli:
Väliaineen takaisinvirtauksen ja vesivasaran suojauksen estäminen: Kun vesipumppu pysähtyy äkillisesti, se estää korkeapaineista nestettä virtaamasta takaisin putkistossa ja osumasta pumpun juoksupyörään, mikä suojaa pumpun ydinkomponentteja.
Putkilinjan paineen ylläpitäminen: Se estää väliaineen takaisinvirtauksen paineistetussa putkistossa, auttaa järjestelmää ylläpitämään vaadittua painetta pumppujen ajoittaisen käytön aikana, vähentäen pumpun toistuvia käynnistyksiä. Varajärjestelmien eristäminen: Usean pumpun rinnakkaisissa järjestelmissä se estää toimivan pumpun väliaineen virtaamisen varapumpun putkistoon varmistaen, että varapolku on aina käytettävissä.

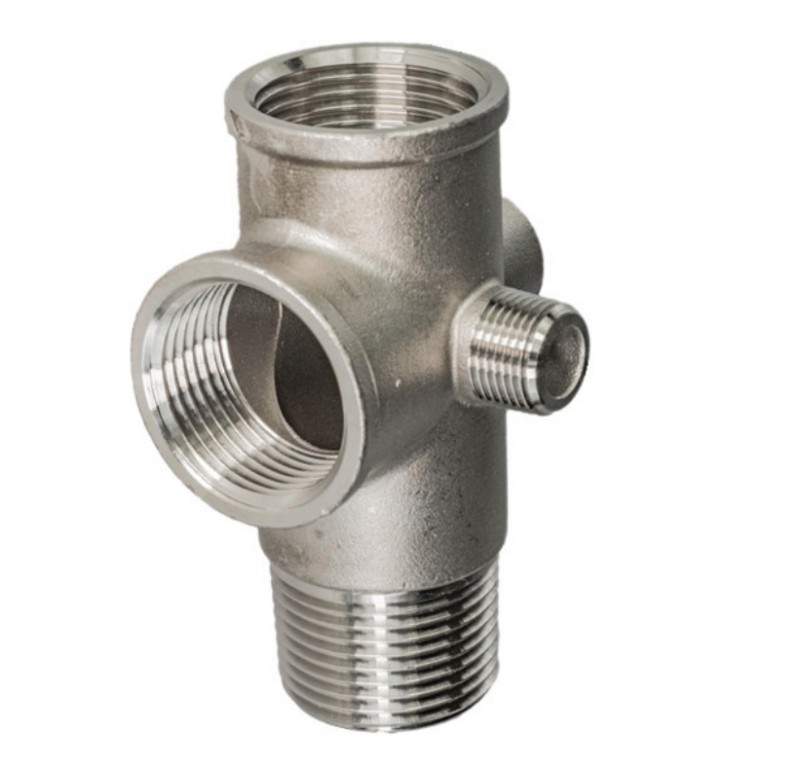

A viisisuuntainen liitinon integroitu putkiliitin, jossa on viisi liitäntäporttia. Se on putkiliitin, jossa on sisäinen ontto rakenne, eikä siinä ole venttiilitoimintoa. Sen ydintehtävä on jakaa nesteitä tai yhdistää useita laitteita muodostaen kompaktin, monikäyttöisen jakelu- ja keräyspisteen.
Integroituna monipisteisenä putkiliittimenä sitä käytetään nesteen jakamiseen yhdestä lähteestä useisiin eri kohteisiin tai useiden haarojen yhdistämiseen. Se on puhtaasti fyysinen kanava, joka ei muuta tai ohjaa nestetilaa. Se sopii skenaarioihin, joissa pääputkiston neste on ohjattava useisiin rinnakkaisiin laitteisiin (kuten useisiin instrumentteihin tai useisiin haaroihin) tai tarjoamaan liitäntäpisteitä tilapäisiin tarpeisiin, kuten pumpun testaukseen, huuhteluun ja ohitukseen.
Kompaktissa pumpun ulostulopaineen ohjausyksikössä voit nähdä:
Pääputkisto: Pumpun poistoaukon pääputki (esim. 1 tuuma) on yhdistetty viisisuuntaisen liittimen yhteen pääporttiin.
Turvasuojaus: 1 tuuman sisäkierteinen takaiskuventtiili asennetaan pääputkiston alavirtaan (toiseen viisitieliittimen vastakkaiseen pääporttiin) estämään alavirran paineen takaisinvirtaus.
Järjestelmän ohjaus: Paineanturikytkin on asennettu viisisuuntaisen liittimen yhteen 1/4 tuuman porttiin järjestelmän paineen valvomiseksi. Kun paine saavuttaa asetetun arvon, kytkin voi automaattisesti ohjata pumpun käynnistystä ja pysäytystä, mikä saavuttaa järjestelmän automatisoinnin ja ylikuormitussuojauksen.
Visuaalinen valvonta: Painemittari on asennettu viisisuuntaisen liittimen toiseen 1/4 tuuman porttiin, joka tarjoaa käyttäjille reaaliaikaisia, intuitiivisia järjestelmän painelukemia.
Laajennus tai paineenalennus: Viidenteen porttiin voidaan liittää varoventtiili, paineenalennusventtiili tai ylimääräinen varavalvontaliitäntä.
Keskeiset erot näiden kahden tuotteen välillä ovat seuraavat:
| Ominaisuus | Viisisuuntainen takaiskuventtiili | Viisisuuntainen liitin |
| Ydintoiminto | Takaiskuventtiilitoiminto + rajapinnan jakelu (toimintojen integrointi) | Puhdas putkiliitäntä ja ohjaus (ei ohjaustoimintoa) |
| Sisäinen rakenne | Sisäänrakennettu venttiilin ydin, jousi ja muut takaiskuventtiilimekanismit | Ontto ontelo, ei liikkuvia osia |
| Päätoiminto | Estää median takaisinvirtauksen, suojaa laitteita, integroi valvontaliitännät | Saavuttaa nesteen jakautumisen yhdeltä polulta useille reiteille tai useiden polkujen konvergoimiseksi yhdeksi |
| Järjestelmän rooli | Kriittinen turva- ja ohjauskomponentti | Putkiliitos- ja jakelukomponentti |
| Asennuspaikka | Yleensä kiinnitetään pääputkeen pumpun ulostulossa | Joustava sijainti kiertotarpeen mukaan |
Erittäin integroitu, tilaa säästävä: Yhdistää useiden toiminnallisten komponenttien liitoskohdat yhdeksi kompaktiksi liittimeksi, mikä yksinkertaistaa huomattavasti putkien sijoittelua ja tekee järjestelmärakenteesta pienemmän ja siistimmän.
Helppo asennus ja huolto: Kaikki valvonta- ja ohjaustarvikkeet sijaitsevat keskitetysti, mikä helpottaa asennusta, virheenkorjausta ja päivittäistä tarkastusta.
Kattava toiminnallisuus: Saavuttaa samanaikaisesti useita toimintoja yhdessä solmussa, mukaan lukien pääkanavan päälle/pois ohjaus, takaisinvirtauksen esto, automaattinen paineensäätö ja paineen visualisoinnin valvonta.
Vähemmän vuotokohtia: Verrattuna useiden T-liittimien ja suorien liittimien käyttöön, yhden viisisuuntaisen liittimen käyttö vähentää merkittävästi mahdollisia vuotokohtia ja parantaa järjestelmän luotettavuutta.
Voit valita pumppujärjestelmäsi perustarpeiden perusteella:
Jos haluat estää veden takaisinvirtauksen, suojata pumppua ja haluat asentaa keskitetysti painemittarit ja painekytkimet putkiston yksinkertaistamiseksi, sinun tulee valita viisitietakaiskuventtiili. Tämä on standardi, tehokas ja turvallinen pumppujärjestelmän kokoonpano.
Jos sinulla on jo erillinen takaiskuventtiili tai järjestelmän tarvitsee vain jakaa tasaisesti yksi nestevirta useisiin haaroihin ilman erityisiä tilausvaatimuksia, viisisuuntainen liitin on taloudellisempi ja suoraviivaisempi.
Kun valitset näitä tuotteita, sinun on sovitettava sopiva materiaali (kuten messinki, ruostumaton teräs) ja malli järjestelmän väliaineen ominaisuuksien (syövyttävyys, lämpötila), käyttöpaineen ja liitäntästandardien (kuten kierremääritykset BSPT, BSP, NPT) perusteella.
Lyhyesti sanottuna nämä kaksi tuotetyyppiä ovat pieniä, mutta ne ovat välttämättömiä avainkomponentteja reagoivan, turvallisen ja taitavasti suunnitellun pumppujärjestelmän rakentamisessa. Nerokkaan suunnittelun avulla ne muuttavat monimutkaisen nesteenohjauslogiikan yksinkertaiseksi ja luotettavaksi fyysiseksi todellisuudeksi.
