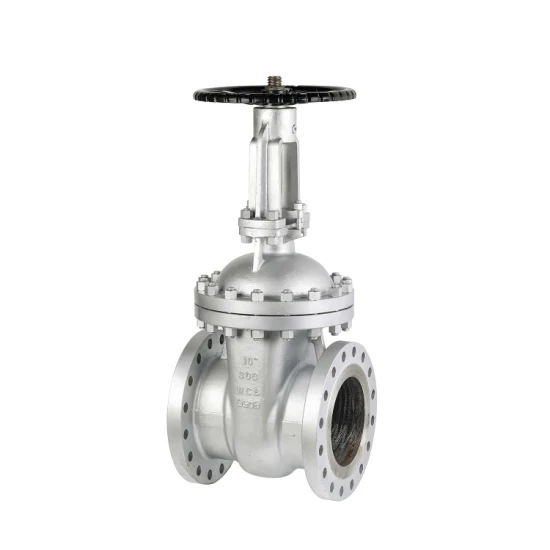

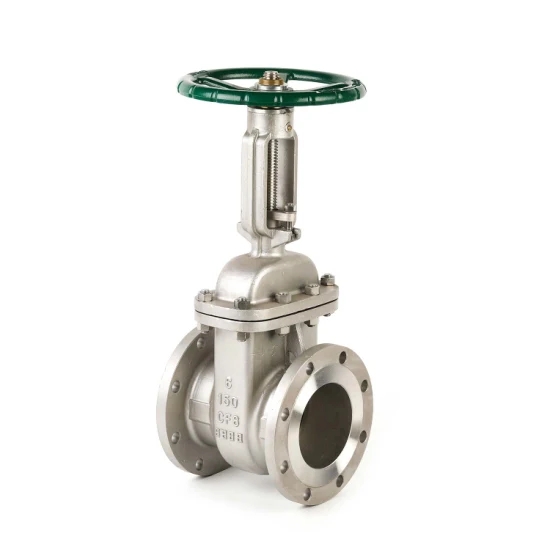

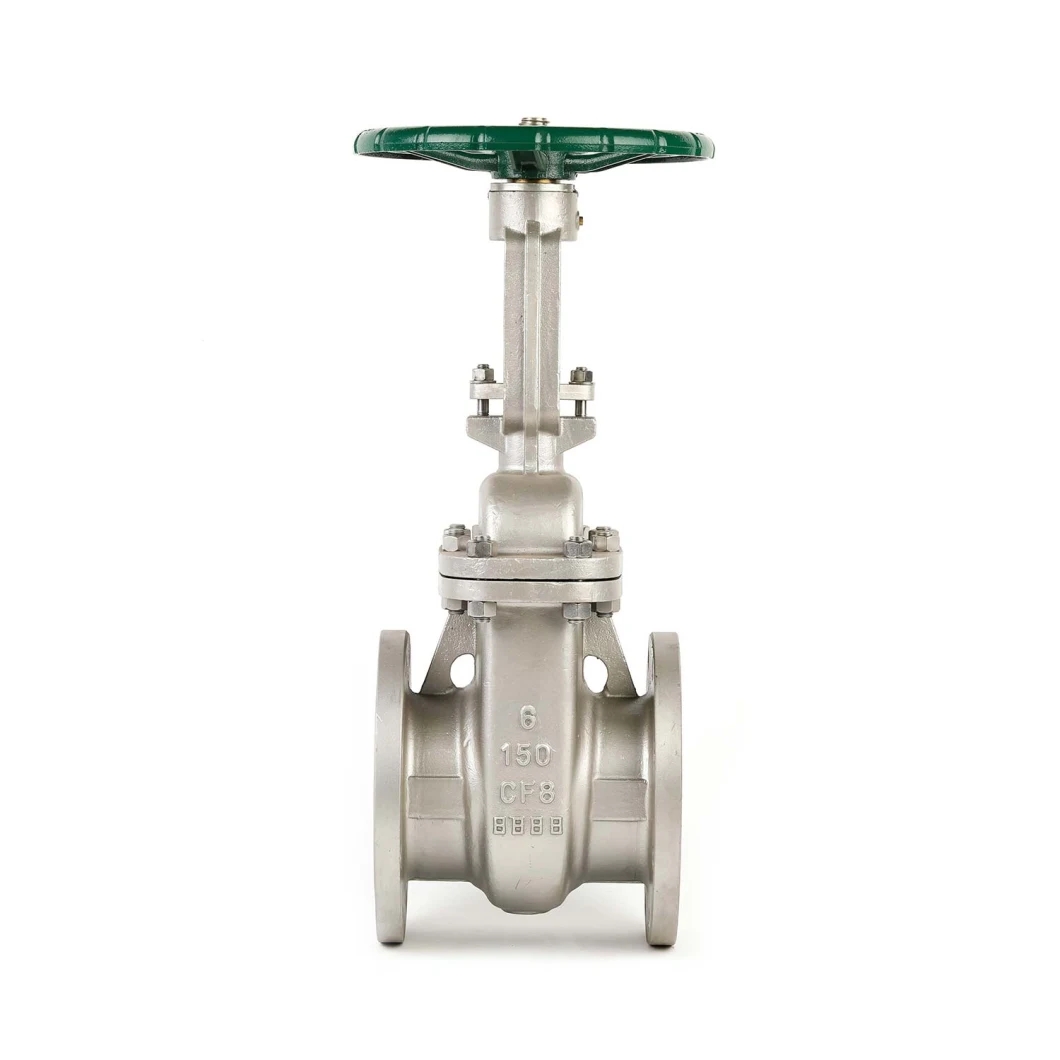

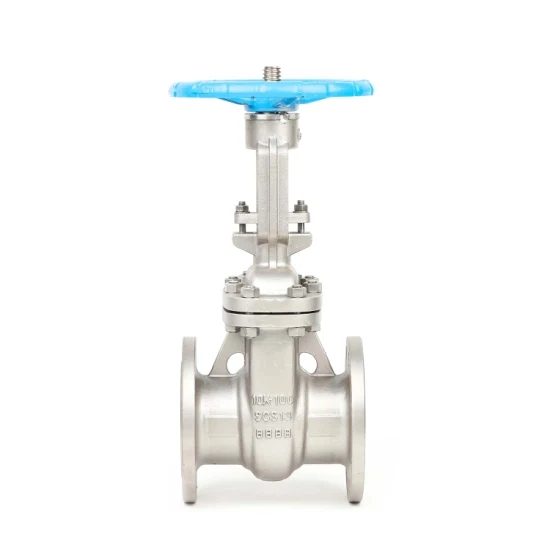

Kiinassa valmistettua Joepai API6D valuteräksistä nousevan varren laippaporttiventtiiliä voidaan käyttää laajasti kytkinlaitteena nesteputkissa, kuten vesijohtovedessä, viemärissä, rakentamisessa, öljy-, kemian-, elintarvike-, lääke-, tekstiili-, voima-, metallurgia-, energiajärjestelmissä jne.
Rising Stem Casting Gate Valve soveltuu avaamaan, sulkemaan ja säätämään väliaineiden virtausnopeutta putkistoissa, kuten öljy-, kemian-, elintarvike-, lääke-, metallurgia- ja meriteollisuudessa. Sitä voidaan käyttää myös erilaisille syövyttäville aineille, ja sillä on seuraavat ominaisuudet.
Erinomainen kaksisuuntainen tiivistyskyky, minimoi käyttömomentin.
Virtausominaisuudet suuntautuvat kohti suoraa linjaa ja hyvän säätökyvyn.
Syövyttävässä materiaalissa voidaan käyttää erilaisia materiaaleja.
Yksinkertainen ja kompakti rakenne, kompakti ja kevyt, helppo kuljettaa, asentaa ja purkaa.
1. Suunnittelu ja valmistus: API 600, API 6D, BS1414 jne
2. Kasvotusten (päästä päähän): ANSI B16.10, API 6D jne.
3. Laippaliitäntä: ANSI B16.5, ASME B16.47 jne
4. Testaus ja tarkastus: API 598, API 6D jne
1.Pultitettu konepelti tai painetiivistekontti
2. Joustava kiila
3. Täysi portti
4. Ulkopuolinen ruuvi ja ike (OS&Y), nouseva varsi
5. Jatkettu konepelti kryogeenisiin palveluihin
6. Lukituslaite Valinnainen
7. Pyynnöstä lähettämällä
Kotelon materiaali: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Levyn materiaali: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Varren materiaali: 2Cr13, 304, 316, 304L, 316L
Konepellin materiaali: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Istuimen materiaali: A105, 304, 316, 304L, 316L
Liitäntätyyppi: Laippa/hitsaus
Nimellishalkaisija: DN50-800 NPS2"-32"
Nimellispaine: 1,0-16,0 MPa 150LB-900LB
Vakaa laatu: Toteuta täysi prosessin laadunvalvonta, huolellinen ja monipuolinen testaus!
Kohtuullinen hinta: Tehokas sisäinen kustannushallinta vähentää kuluja ja hyödyttää asiakkaita!
Nopea toimitus: edistynyt tuotantolinja, riittävä varasto, lyhennetty toimitusaika
| Koko | 2"jopa 60" (DN50 - DN1500) |
| Paine | ASME 150#,300#,600#,900#,1500#, 2500# |
| Rungon materiaali | Hiiliteräs, matalan lämpötilan hiiliteräs, ruostumaton teräs, duplex ruostumaton teräs, super duplex ruostumaton teräs, nikkelilejeeringit, nikkelialumiinin pronssi, Hastelloy, Inconel jne. |
| Leikkausmateriaali | 13 % Cr, SS304, SS316, SS304L, SS316L, F11, F22 jne |
| Lopeta yhteys | Laipallinen RF/RTJ/FM/FF, päittäishitsaus (BW) |
| Operaattori | Käsipyörä. Gear-laitteet |
| LUOKKA 150 | |||||||||||||
| koko (in) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ (mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| H(mm) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| LUOKKA 300 | |||||||||||||
| koko (in) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ (mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| H(mm) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| LUOKKA 600 | |||||||||||||
| koko (in) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ (mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| H(mm) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K(mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| LUOKKA 900 | |||||||||||||
| koko (in) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ (mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| H(mm) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K(mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
