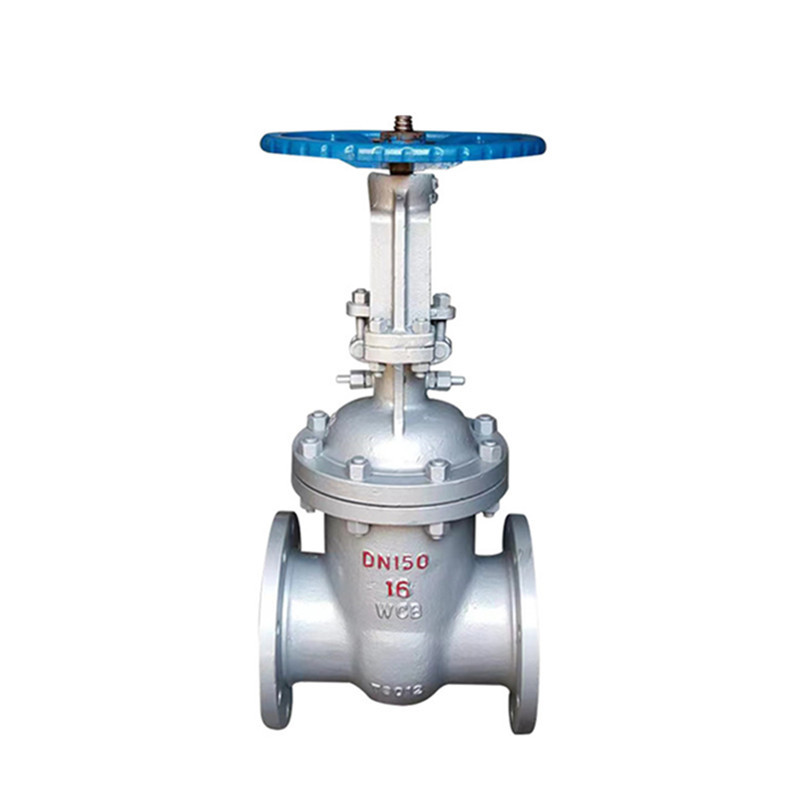

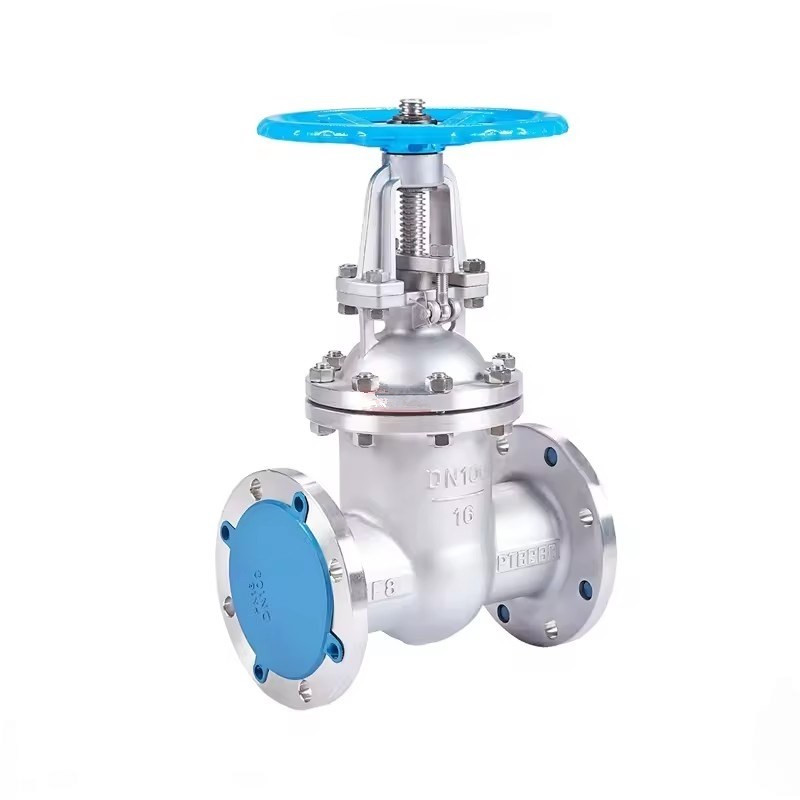

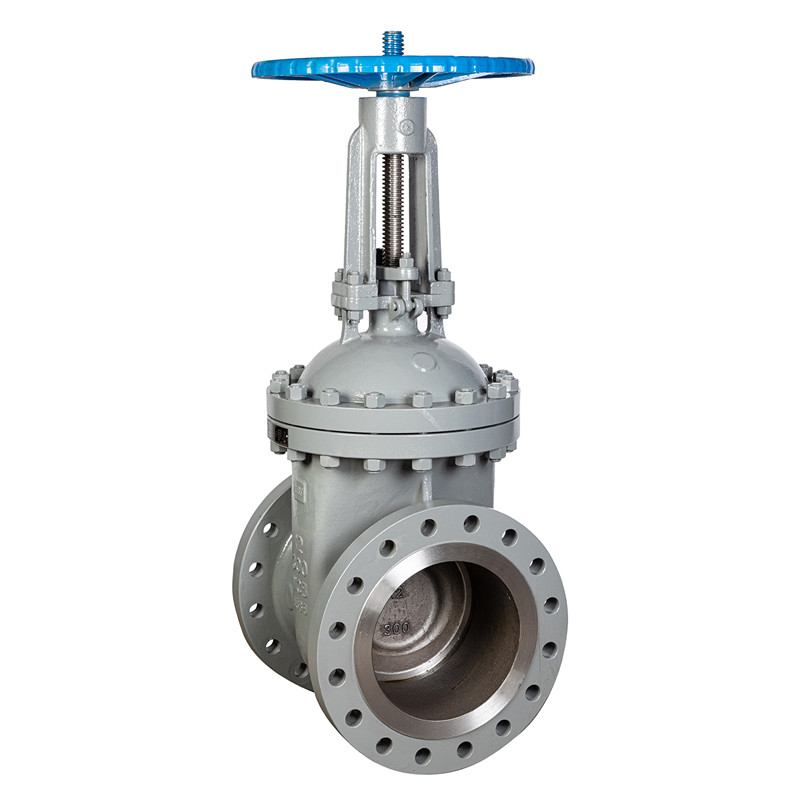

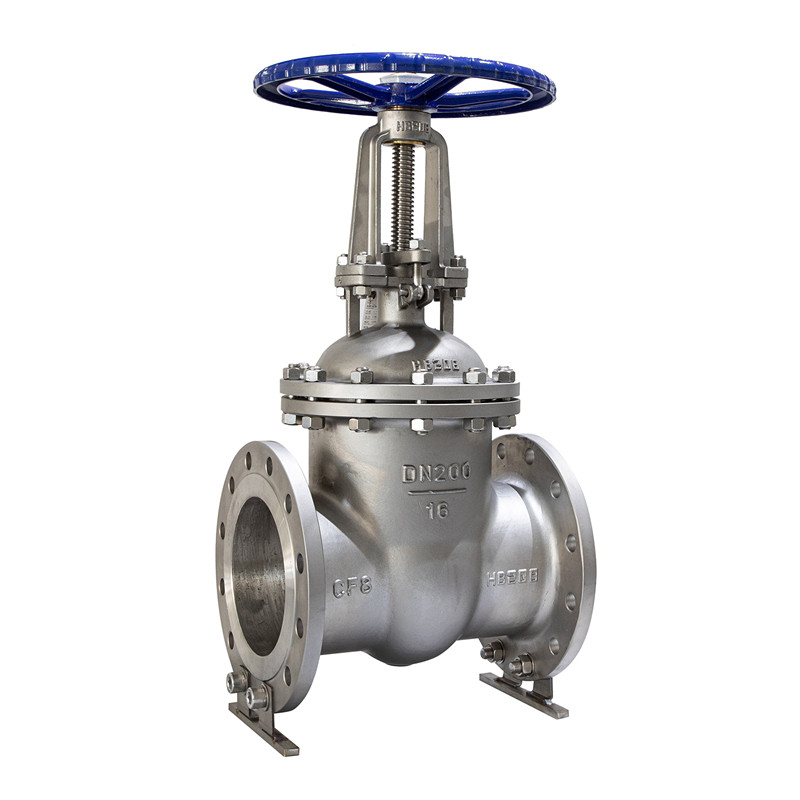

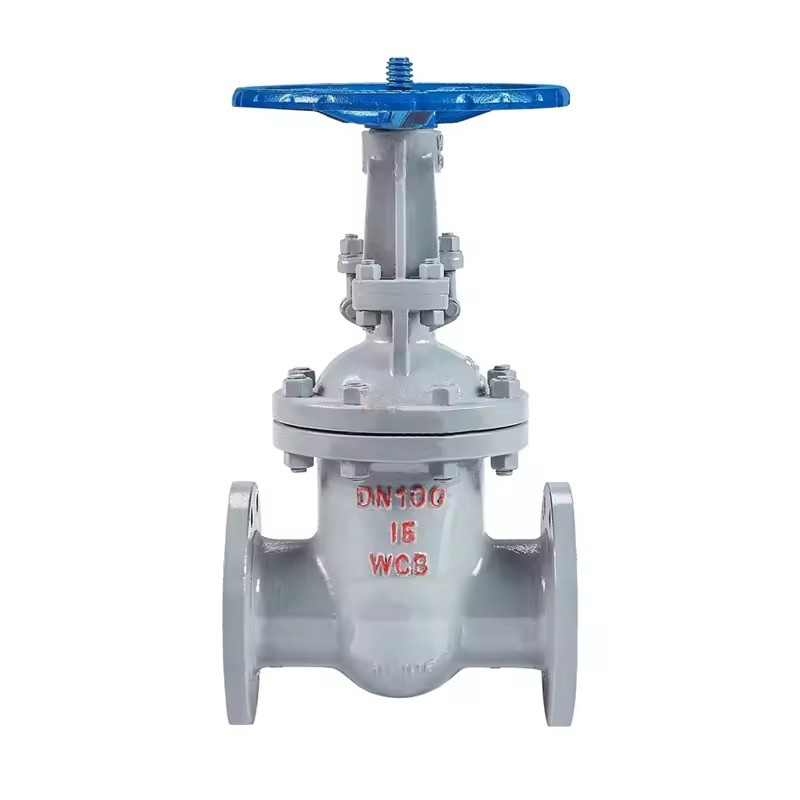

GB PN16 Valettu ruostumaton teräs nouseva varren kiilaporttiventtiili

Joepaiin korkealaatuinen ja kestävä GB PN16 -valettu ruostumattomasta teräksestä nouseva varren kiilaporttiventtiili omaksuu jäykän yhden portin kiilarakenteen, jolla on erinomainen tiivistymisteho ja puristuslujuus, joka sopii täysin avoimeen ja täysin suljettuun käyttötilaan. Suoran virtauskanavan suunnittelun kautta se vähentää tehokkaasti virtausvastusta ja sopii neutraaliin tai heikosti syövyttäviin työoloihin, kuten vesi, öljy, höyry, maakaasu jne.

Lähetä kysely

Tuotteen Kuvaus

Joepai GB PN16 -valettu ruostumattomasta teräksestä nouseva varren kiilaporttiventtiili on korkealaatuista, kohtuullinen rakenne ja vakaa toiminta. Se on erityisesti suunniteltu erittäin lujaan teollisuusputkilinjaverkkoihin ja se voi sopeutua erilaisiin nesteisiin ja työpaineisiin. Joepailla on syvä tekninen kertymis- ja valmistusominaisuudet porttiventtiileissä, maapalloventtiileissä, palloventtiileissä, perhonen venttiileissä ja ei-standardiventtiileissä erityisiin työoloihin.

Joepia korkealaatuinen valettu teräskiilaportti venttiili on valettu venttiili. Yleensä valettujen venttiilien painelokitus on suhteellisen alhainen (kuten PN16, PN25, PN40, mutta myös korkeapaineisia, jopa 1500 kiloa, 2500 kiloa), ja halkaisija on enimmäkseen DN50 tai enemmän.

Tuotetiedot:

Koko: DN15-DN600 1/2 "~ 24"
Työpaine: PN10/PN16/PN25

Toteutustandardi: GB/T12234-2019

Kasvokkain mitat Standardi: GB/T12221-2005

Laipan mitat Standardi: Hg/T9113.1-2000

Testausstandardi: JB/T9092-1999

Työympäristö: vesi, öljy, höyry

Työlämpötila: 0ºC ~ 80ºC

Ominaisuudet:

1: Koko portti/vakioportti; FP, SP

2: Ruuvin ja ike;

3: Bolted Bonnet, BB;

4: joustava kiila;

5: nouseva varsi;

6: Venttiilin kokonaisistuin; vaihdettava istuin

7: Kova kasvot 13Cr%, STL jne

8: Muut: NACE -standardi on toimiva; OEM/ODM;

Tukea mukauttamista.

Esittely

1. Valu on metallin sulamisprosessi nesteeksi, joka täyttää tiettyjä vaatimuksia ja kaata se muottiin, jota seuraa jäähdytys, jähmettyminen ja puhdistuskäsittely valujen (osien tai aihioiden) saamiseksi ennalta määrätyillä muodoilla, kooilla ja ominaisuuksilla. Se on nykyaikaisen mekaanisen valmistusteollisuuden perusprosessi.

2. Valan tuottamien raaka -aineiden kustannukset ovat alhaiset, mikä voi paremmin osoittaa sen talouden osille, joilla on monimutkaisia muotoja, etenkin niille, joilla on monimutkaisia sisäisiä onteloita; Samaan aikaan sillä on laaja sopeutumiskyky ja hyvä kattava mekaaninen suorituskyky.

3. Valukantuotanto vaatii kuitenkin suuren määrän materiaaleja (kuten metallia, puuta, polttoainetta, muovausmateriaaleja jne.) Ja laitteita (kuten metallurgisia uunia, hiekkarasoittimia, muovauskoneita, ydinvalmistuskoneita, hiekan pudotuskoneita, ammuttuja räjähdyskoneita, valurautalevyjä jne.), Ja voi tuottaa pölyä, haitallisia ruokia ja melua, joka pilata ympäristöä.

Tärkeimmät mitat:

PN16 (Kaikki hämärätlähdöt millimetreissä)

DN	Pituus (l)	Ulomman halkaisija (d)	Laipan halkaisija (D1)	Pulttiympyrä (D2)	Paksuusurhe (B-F)	Korkeus (h)	Hub -halkaisija (D0)	Pulttiaukot (z × фd)
15	130	95	65	45	14-2	200	120	4 × 14
20	150	105	75	55	14-2	200	120	4 × 14
25	160	115	85	65	14-2	220	140	4 × 14
32	180	135	100	78	16-2	260	160	4 × 18
40	200	145	110	85	16-3	280	180	4 × 18
50	250	160	125	100	16-3	310	240	4 × 18
65	265	180	145	120	18-3	355	240	4 × 18
80	280	195	160	135	20-3	380	280	8 × 18
100	300	215	180	155	20-3	425	300	8 × 18
125	325	245	210	185	22-3	490	320	8 × 18
150	350	280	240	210	24-3	575	350	8 × 23
200	400	335	295	265	26-3	730	400	12 × 23
250	450	405	355	320	30-3	890	450	12 × 26
300	500	460	410	375	30-4	1025	500	12 × 26
350	550	520	470	435	34-4	1120	550	16 × 26
400	600	580	525	485	36-4	1452	550	16 × 30
450	650	640	585	545	40-4	1541	600	20 × 30
500	700	705	650	608	44-4	1880	700	20 × 34
600	800	840	770	718	48-5	1950	800	20 × 41
700	900	910	840	788	50-5	2083	800	24 × 41
800	1000	1020	950	989	52-5	2400	850	24 × 41
900	1100	1120	1050	998	54-5	2950	1000	28 × 41
1000	1200	1255	1170	1110	56-5	3245	1000	28 × 48

PN25

DN	Pituus (l)	Ulomman halkaisija (d)	Laipan halkaisija (D1)	Pulttiympyrä (D2)	Paksuusurhe (B-F)	Korkeus (h)	Hub -halkaisija (D0)	Pulttiaukot (z × фd)
15	130	95	65	45	16-2	170	120	4 × 14
20	150	105	75	55	16-2	190	120	4 × 14
25	160	115	85	65	16-2	205	140	4 × 14
32	180	135	100	78	18-2	270	160	4 × 18
40	200	145	110	85	18-3	290	180	4 × 18
50	250	160	125	100	20-3	310	240	4 × 18
65	265	180	145	120	22-3	373	240	8 × 18
80	280	195	160	135	22-3	435	280	8 × 18
100	300	230	190	160	24-3	445	300	8 × 23
125	325	270	220	188	28-3	570	320	8 × 26
150	350	300	250	218	30-3	630	350	8 × 26
200	400	360	310	278	34-3	735	400	12 × 26
250	450	425	370	332	36-3	969	450	12 × 30
300	500	485	430	390	40-4	976	500	16 × 30
350	550	550	490	448	44-4	1120	550	16 × 34
400	600	610	550	505	48-4	1452	550	16 × 36
450	650	660	600	555	50-4	1541	600	20 × 36
500	700	730	660	610	52-4	1880	700	20 × 41
600	800	840	770	718	56-5	1950	800	20 × 41
700	900	955	875	815	60-5	2083	800	24 × 48
800	1000	1070	990	930	64-5	2400	850	24 × 48
900	1100	1180	1090	1025	66-5	2950	1000	28 × 54
1000	1200	1305	1210	1140	68-5	3245	1000	28 × 58

Huomautuksia:

Paksuus-ura (B-F): laipan paksuus (mm) ja urien lukumäärä (esim. 16-2 = 16 mm paksuus 2 uraa).
Pulttiaukot (z × фd): pultin reikien lukumäärä ja niiden halkaisija (esim. 4 × 14 = 4 reikää, joiden halkaisija on 14 mm).
