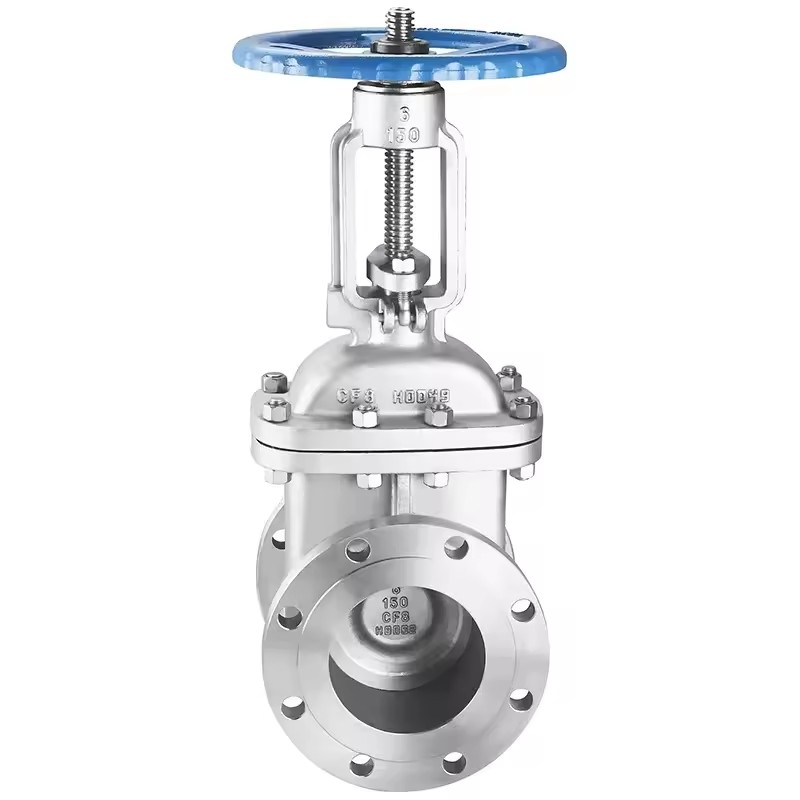

API 6D -laipan pää ruostumattomasta teräksestä joustava kiilan porttiventtiili

Joepai API 6D -laippapäät Ruostumattomasta teräksestä valmistettu joustava kiilaporttiventtiili on teollisuusporttiventtiili, joka ottaa käyttöön yhden portin, jolla on joustava loven rakenne, joka voi kompensoida lämpölaajennusta ja supistumista tai tiivistämistä pinnan poikkeamista, parantaen sen käyttöikäistä huomattavasti. Joustava kiilanporttiventtiili on suunniteltu täysin avoimelle tai täysin suljettuun toimintaan, eikä sitä voida käyttää säätöön. Sovellettavat skenaariot sisältävät lämpövoimalaitokset, kaupunkien vedenjakelu ja viemäröinti, öljy ja kaasu, petrokemikaalit, paperinvalmistus, sähkö, kaivostoiminta jne.

Lähetä kysely

Tuotteen Kuvaus

Kiinassa valmistettu Joepai API 6D -laippapäät Ruostumattomasta teräksestä valmistettu joustava kiilan porttiventtiili on prosessi, jolla metalli sulaa nestettä, joka täyttää tiettyjä vaatimuksia ja kaataa sen muottiin. Jäähdytyksen, jähmettymisen ja puhdistuskäsittelyn jälkeen se saa valut (osat tai aihiot) ennalta määrätyillä muodoilla, kokoilla ja ominaisuuksilla. Nykyaikaisen mekaanisen valmistusteollisuuden perusprosessi. Casting -tuottamien raaka -aineiden kustannukset ovat alhaiset, mikä voi paremmin osoittaa sen talouden osille, joilla on monimutkaisia muotoja, etenkin niille, joilla on monimutkaisia sisäisiä onteloita; Samaan aikaan sillä on laaja sopeutumiskyky ja hyvä kattava mekaaninen suorituskyky.

Tekniset standardit

Suunnittelu ja valmistus: API 600, API 6D, BS1414 jne

Kasvotusten (lopusta loppuun): ANSI B16.10, API 6D jne.

Laivayhteys: ANSI B16.5, ASME B16.47 jne

Butt -hitsattu pää: ANSI B16.25 jne

Testi ja tarkastus: API 598, API 6D jne

Painekoe: GB/T 13927, API 598

Ominaisuudet:

Poltetti konepelli tai painetiiviste kone

Joustava kiila

Täysi satama

Ruuvin ulkopuolella ja ike (OS & Y), nouseva varsi

Lukituslaite valinnainen

Tekniset tiedot

Koko	2 "jopa 60" (DN50 - DN1500)
Paine	ASME 150#, 300#, 600#, 900#
Rungon materiaali	Hiiliteräs, matalan lämpötilan hiiliteräs, ruostumaton teräs, duplex ruostumattomasta teräksestä, super duplex ruostumattomasta teräksestä, nikkeliseoksista, nikkeli -alumiinipronssista, Hastelloy, Inconel jne.
Leikata materiaali	13%CR, SS304, SS316, SS304L, SS316L, F11, F22 jne
Lopetusyhteys	Laiva RF/ RTJ/ FM/ FF, Butt-Winding (BW)
Operaattori	Käsipyörä, vaihdelaitteet, sähköinen, pneumaattinen toimilaite

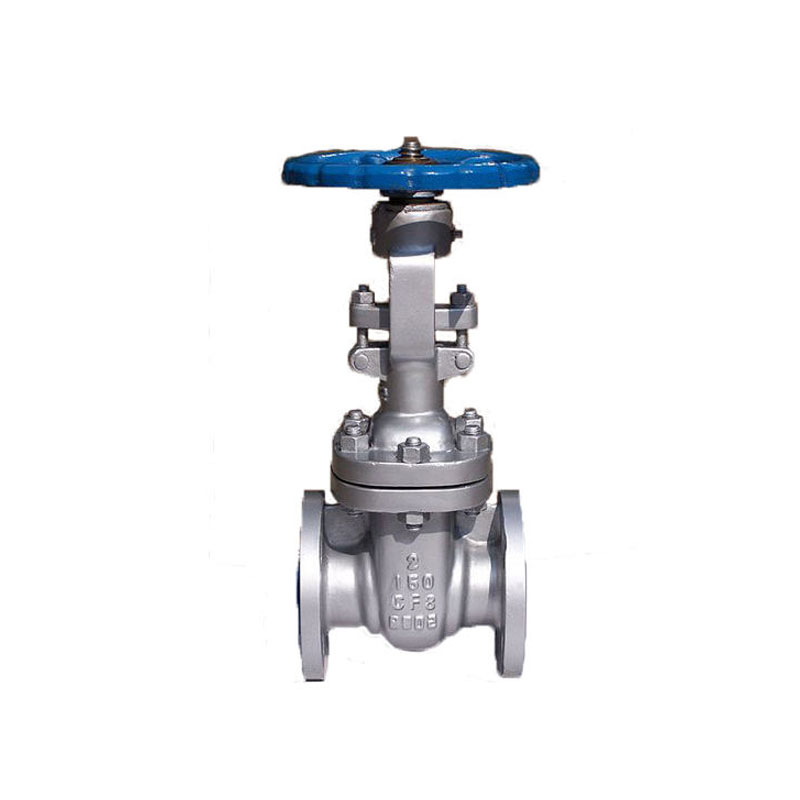

Flexible Wedge Gate Valve

Tärkeimmät mitat

	Luokka150
Koko (sisään)	2 "	2-1/2 "	3 "	4 "	6 "	8 "	10 "	12 "	14 "	16 "	18 "	20 "	24 "
L, RF (mm)	178	191	203	229	267	292	330	356	381	406	432	457	508
L1-BW (mm)	216	241	283	305	403	419	457	502	572	610	660	711	813
L2-RTJ (mm)	191	203	216	241	279	305	343	368	394	419	445	470	521
H (mm)	400	490	510	585	795	1015	1230	1465	1755	2030	2210	2510	2880
K (mm)	200	200	250	300	350	350	400	450	500	500	600	750	750

	Luokka300
Koko (sisään)	2 "	2-1/2 "	3 "	4 "	6 "	8 "	10 "	12 "	14 "	16 "	18 "	20 "	24 "
L, RF (mm)	216	241	283	305	403	419	457	502	762	838	914	991	1143
L1-BW (mm)	216	241	283	305	403	419	457	502	762	838	914	991	1143
L2-RTJ (mm)	232	257	298	321	419	435	473	518	778	854	930	1010	1165
H (mm)	470	525	533	610	845	1050	1295	1600	1830	2035	2195	2470	2900
K (mm)	200	200	250	300	350	350	400	450	500	500	600	750	750

	Luokka 600
Koko (sisään)	2 "	2-1/2 "	3 "	4 "	6 "	8 "	10 "	12 "	14 "	16 "	18 "	20 "	24 "
L, RF (mm)	292	330	356	432	559	660	787	838	889	991	1092	1194	1397
L1-BW (mm)	292	330	356	432	559	660	787	838	889	991	1092	1194	1397
L2-RTJ (mm)	295	333	359	435	562	664	791	841	892	994	1095	1200	1407
H (mm)	495	550	615	735	1005	1245	1480	1730	1915	2050	2260	2620	2900
K (mm)	200	250	300	350	450	500	600	750	850	850	960	960	1000

	Luokka 900
Koko (sisään)	2 "	2-1/2 "	3 "	4 "	6 "	8 "	10 "	12 "	14 "	16 "	18 "	20 "	24 "
L, RF (mm)	368	419	381	457	610	737	838	965	1029	1130	1219	1321	1549
L1-BW (mm)	368	419	381	457	610	737	838	965	1029	1130	1219	1321	1549
L2-RTJ (mm)	371	422	384	460	613	740	841	968	1038	1140	1232	1334	1568
H (mm)	590	700	740	870	1120	1390	1592	1765	2025	2175	2510	2750	3240
K (mm)	250	300	350	450	500	600	750	850	850	960	960	1000	1000

Hot Tags: API 6D -laipan pää ruostumattomasta teräksestä joustava kiilan porttiventtiili
