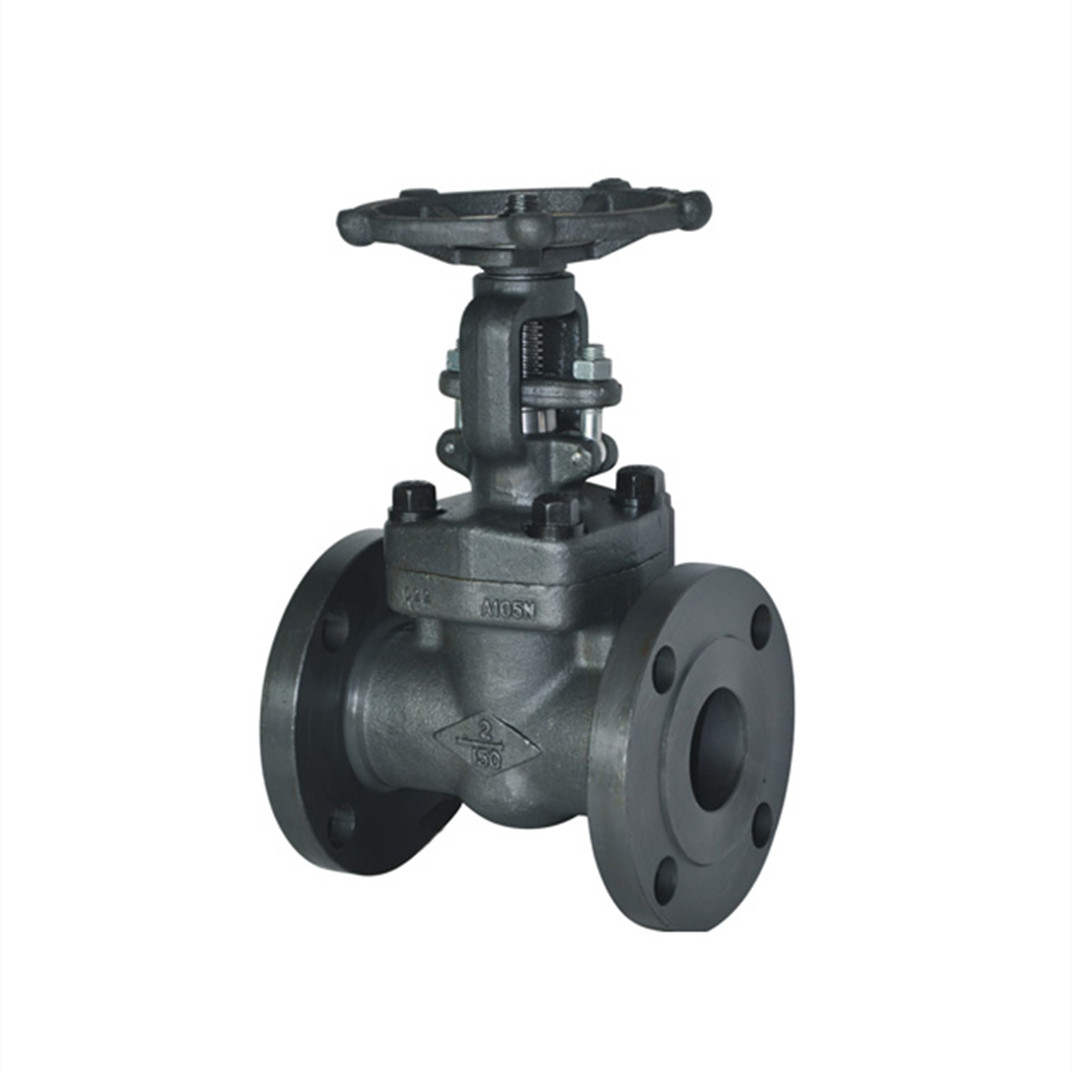

Integroitu taottu teräslaipan porttiventtiili

Joepai kestävä integroitu taottu teräslaipan porttiventtiili on eräänlainen porttiventtiili, jolla on laippayhteys, joka on yleisin yhteysmenetelmä. Laipan porttiventtiilit ovat vakaita ja luotettavia, kun niitä käytetään putkistoissa, joten niitä käytetään usein korkeapaineputkistoissa.

Lähetä kysely

Tuotteen Kuvaus

Joepai Advanced Integrated Therned -laipan porttiventtiilin aukko- ja sulkemiskomponentti on portti, ja portin liikesuunta on kohtisuorassa nesteen suuntaan nähden. Porttiventtiili voidaan avata vain täysin ja täysin suljettu, eikä sitä voida säätää tai kuristaa. Porttiventtiilissä on kaksi tiivistyspinta, ja yleisimmin käytetty moodin porttiventtiili on kaksi tiivistyspinta, jotka muodostavat kiilamuodon. Kiilakulma vaihtelee venttiiliparametrien, yleensä 50 asteen ja 2 ° 52 'mukaan, kun keskilämpötila ei ole korkea. Kiilaporttiventtiilin portti voidaan tehdä kokonaisuutena, jota kutsutaan jäykäksi portille; Se voidaan myös tehdä portiksi, joka voi tuottaa vähäisiä muodonmuutoksia sen prosessoitavuuden parantamiseksi ja tiivistysaukon poikkeaman kompensoimiseksi prosessoinnin aikana. Tämän tyyppistä porttia kutsutaan joustavaksi portille.

Tuoteominaisuudet:

Koko: 1/2 ''-2 '' (DN15 ~ DN50)

Painekäyttö: 150LB-600LB/PN16 ~ PN100/10K ~ 60K)

Materiaali: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800

Sopiva lämpötila: -29ºC ~ 429ºC.

Sopiva väliaine: vesi, höyry, öljy ja maakaasu jne.

Tuotestandardit:

Suunnittelu ja valmistus Conformto: API602, BS5352, ANSI B16.34

Pistorasian hitsattu ulottuvuus vastaa ANSI B16.11, JB/T1751

Ruuvin päiden mitta on ANSI B1.20.1, JB/T7306

Butt-hitsatut vastaavat ANSI B16.25, JB/T12224

Laipanpäät ovat ANSI B16.5, JB79: n mukaisia

Testi ja tarkastus vastaa: API598, GB/T13927, JB/T9092

Tuotesovellus

Integroitu taottu teräslaipan porttiventtiili soveltuu putkistoihin erilaisissa työolosuhteissa, kuten öljy-, kemiallisissa, lääkkeissä, lannoitteissa ja voimateollisuudessa, joiden nimellispaineet vaihtelevat 4,0 megapaskasta 10,0 megapaskalaisille (1 megapascal = 10 kilogrammaa) ja työlämpötiloja, jotka ovat negatiivisia 29 - 600 DEGRESS CELELIUS. Sitä ei voida käyttää putkilinjavälineiden katkaisemiseen tai kytkemiseen, eikä sitä voida säätää tai kuristaa. Sovellettavia väliaineita ovat vesi, öljy, höyry, happamat väliaineet jne.

Vakiomateriaalit eritelmät

EI.	Osien nimi	CS ASTM: lle	ASTM: n suhteen	SS ASTM: hen
		Tyyppi A105	Tyyppi F22	Tyyppi F304 (l)		Tyyppi F316 (l)
1	Vartalo	A105	A182 F22	A182 F304 (L)		A182 F316 (L)
2	Istuinrengas	A276 420	A276 304	A276 304 (L)		A276 316 (L)
3	Kiila	A276 410 ja 430	A182 F304	A182 F304 (L)		A182 F316 (L)
4	Varsi	A182 F6	A182 F304	A182 F304 (L)		A182 F316 (L)
5	Tiiviste	Aalto SS + -grafiitti		SS + PTFE
6	Konepelli	A105	A182 F22	A182 F304 (L)		A182 F316 (L)
7	Konepelli	A193 B7	A193 B16	A193 B8		A193 B8M
8	Nasta	A276 420		A276 304
9	Rauhanen	A276 410		A182 F304 (L)		A182 F316 (L)
10	Rauhasilme	A193 B7	A193 B16	A193 B8		A193 B8M
11	Rauhaslaippa	A105	A182 F11	A182 F304 (L)		A182 F316 (L)
12	Rauhasmutteri	A193 2H	A194 4	A194 8		A194 8m
13	Keinonmutteri	A276 410
14	H.W. Lukkomutteri	A194 2H	A194 4	A194 8		A194 8m
15	Kvaliä	Ss
16	Käsipyörä	A197
17	Laakeri	A473 431
18	Varren pakkaus	Joustava grafiitti			Ptfe
Sopiva väliaine		TUMMAIHOINEN. jne	TUMMAIHOINEN. jne		HNO3CH3OOH jne
Sopiva lämpötila		-29 425	-29 550		-29 180

Huomaa: Muita materiaaleja on saatavana pyynnöstä.

Mitat (mm) ja painot (kg)

Laivapäät GATE -venttiili 150LB ~ 600 lb

NPS			1/2 "	3/4 "	1 "	1-1/4 "	1-1/2 "	2 "
L (RF) L1 (BW)	150		108	117	127	140	165	203
	300		140	152	165	178	190	216
	600		165	190	216	229	241	292
H (avoin)	150 300		158	169	197	236	246	283
H (avoin)	600		169	197	236	246	283	320
W			100	100	125	160	160	180
Painot	150	RF	4.5	5.2	8.2	11.5	12.5	20.3
	150	Bw	2.8	3.3	5.4	7.1	8.2	12.5
	300	RF	4.8	6.2	9.3	14	15.5	23.4
	300	Bw	3.5	4.4	6.8	8.1	9.2	15.4
	600	RF	5.9	7.4	10.4	16.2	17.5	28.3
	600	Bw	4.5	5.1	8.2	10.5	12.4	20.1
