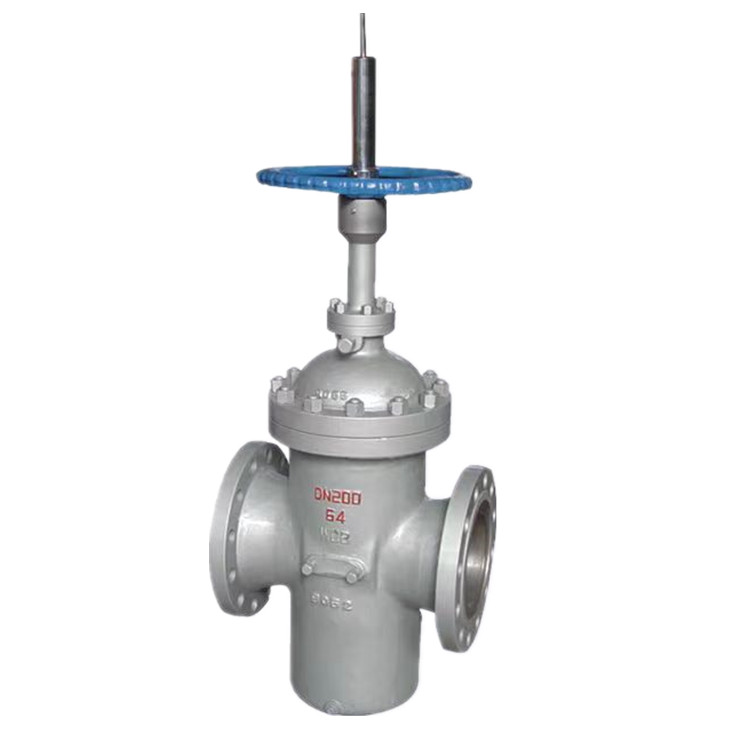

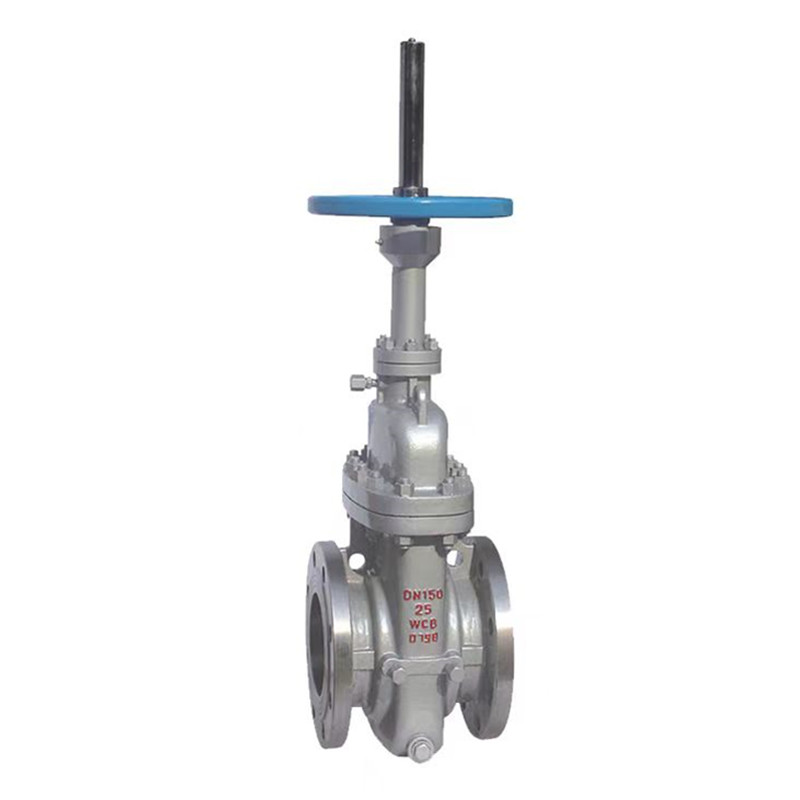

CS: n yhden levyn rinnakkaislevyn porttiventtiililuokka 150LB, kuten Wenzhou Joepai Valve Co., Ltd., mainostamista päätuotteista, on porttiventtiili käyttämällä yhtä litteää porttia, jolla on rinnakkaiset kasvot, jotka sulkevat suoran mekaanisen voiman rinnakkaisia istuimia vastaan, tarjoamalla etuja korkean lämpötilan sovellusten vähentämällä, mutta vaativat korkeaa valmistusta ja vaatimalla suurempia sulkemisvoimaa. Laajasti käytetty aloilla, kuten öljy, maakaasu ja kemian tekniikka. Olemme sitoutuneet tarjoamaan korkealaatuisia, räätälöityjä venttiiliratkaisuja projektin sujuvan edistymisen varmistamiseksi.
Kotelomateriaali: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Levymateriaali: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
STEM -materiaali: 2CR13, 304, 316, 304L, 316L
Konepellimateriaali: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Istuimen materiaali: A105, 304, 316, 304L, 316L
Yhteystyyppi: laippa/hitsaus
Nimellis halkaisija: DN100-800 NPS2 "-32"
Nimellispaine: 1,0-16,0MPA 150LB-900LB
1.Design valmistus API 6D: n mukaan
2.Pace kohtaa ASME B16.10: n mukaan
3.And laipanulottuvuus ASME B16.5: n mukaisesti
4.Venven tarkastus ja testi API 598: n mukaan
Lämpölaajennuksen mukautuvuus: Korkean lämpötilan palveluissa (esim. Höyry, kuuma öljy) rinnakkainen rakenne estää lämmön laajenemisen aiheuttamaa juuttumista, varmistaen luotettavan toiminnan.
Puhdas mekaaninen tiivistys: Luottaa pelkästään voimakkaaseen STEM -toimintaan alkuperäisen tiivistyksen suhteen; Ei paine-avustettua sulkemista.
Heikko matalapaineinen tiivistys: Altti vuotamiseen tyhjiö/matalapaineisen käynnistyksen alla ennen järjestelmän paineen rakentamista.
Tarkkuusvaatimus: Vaatii portin/istuimien erittäin varmuutta koneistusta; Pienet vauriot tai muodonmuutokset vaarantavat tiivistyksen.
Korkea sulkemismomentti: Vaatii suurempaa käyttövoimaa tiivisteiden (etenkin matalan paineen) puristamiseen kiilan puuttumisen vuoksi.
Alhainen virtausvastus: Koko porallinen muotoilu minimoi paineen pudotuksen, kun se on täysin auki.
Metalli kova tiivistys: Vastustaa korkeita lämpötiloja, mutta alttiina kulumiselle; Laisku/osan vaihtaminen voidaan tarvita.
Kiinteä hiukkasten sietokyky: Rinnakkaisuunnittelu kestää tukkeutumista epäpuhtauksien perusteella (parempi kuin kiilaventtiilit).
| Koko | L (RF) | L (bw) | Kahva | Vaihde- | Sähkökäyttöinen | X | Y | Paino (kg) | Vääntömomentti (NM) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | tuuma | M | M1 | M0 | B | B1 | B0 | H | H1 | H0 | Bw | RF | ||||||
| 25 | 1 " | 127 | 127 | 278 | 220 | 200 | - | - | - | - | - | - | 60 | 90 | - | - | - | |
| 32 | 1-1/4 " | 140 | 140 | 350 | 270 | 200 | - | - | - | - | - | - | 70 | 105 | - | - | - | |
| 40 | 1-1/2 " | 165 | 165 | 435 | 335 | 250 | - | - | - | - | - | - | 75 | 115 | - | - | 14 | |
| 50 | 2 " | 178 | 216 | 475 | 360 | 250 | - | - | - | 690 | 572 | 200 | 80 | 122 | 48 | 54 | 15 | |
| 65 | 2-1/2 " | 190 | 241 | 535 | 425 | 300 | - | - | - | 747 | 637 | 200 | 90 | 152 | 59 | 70 | 31 | |
| 80 | 3 " | 203 | 283 | 600 | 460 | 300 | - | - | - | 812 | 672 | 200 | 100 | 178 | 63 | 73 | 38 | |
| 100 | 4 " | 229 | 305 | 700 | 535 | 350 | - | - | - | 960 | 795 | 508 | 110 | 220 | 73 | 85 | 46 | |
| 150 | 6 " | 267 | 403 | 910 | 685 | 350 | - | - | - | 1170 | 945 | 508 | 145 | 345 | 158 | 180 | 60 | |
| 200 | 8 " | 292 | 419 | 1095 | 815 | 350 | 1235 | 900 | 305 | 1355 | 1075 | 508 | 170 | 420 | 264 | 300 | 110 | |
| 250 | 10 " | 330 | 457 | 1370 | 965 | 450 | 1510 | 1050 | 305 | 1630 | 1095 | 305 | 210 | 495 | 290 | 329 | 162 | |
| 300 | 12 " | 356 | 502 | 1470 | 1100 | 500 | 1610 | 1185 | 305 | 1730 | 1230 | 305 | 240 | 600 | 400 | 455 | 222 | |
| 350 | 14 " | 381 | 572 | 1730 | 1250 | 600 | 1890 | 1345 | 458 | 2020 | 1417 | 305 | 265 | 640 | 619 | 704 | 310 | |
| 400 | 16 " | 406 | 610 | 1870 | 1375 | 650 | 2030 | 1470 | 458 | 2160 | 1532 | 305 | 290 | 720 | 869 | 987 | 440 | |
| 450 | 18 " | 432 | 660 | 2185 | 1485 | 700 | 2415 | 1625 | 458 | 2500 | 1651 | 305 | 325 | 798 | 1115 | 1267 | 560 | |
| 500 | 20 " | 457 | 711 | 2335 | 1575 | 800 | 2565 | 1715 | 458 | 2650 | 1741 | 305 | 360 | 875 | 1435 | 1631 | 700 | |
| 600 | 24 " | 508 | 813 | 2815 | 1995 | 1000 | 3045 | 2135 | 458 | 3130 | 2161 | 457 | 425 | 1250 | 2310 | 2625 | 1010 | |
| 700 | 28 " | 610 | 914 | - | - | - | - | - | - | 3630 | 2470 | 457 | 455 | 1250 | 3203 | 3640 | 1560 | |
| 800 | 32 " | 660 | 965 | - | - | - | - | - | - | 4135 | 2933 | 610 | 505 | 1370 | 4540 | 5159 | 2150 | |
| 900 | 36 " | 711/813* | 1016 | - | - | - | - | - | - | 4605 | 3260 | 610 | 545 | 1500 | 6209 | 7056 | 2910 | |
| 1000 ** | 40 " | 811 | - | - | - | - | - | - | - | 5140 | 3645 | 610 | 610 | 1670 | 7293 | 8288 | 3920 | |
Huomautuksia:
Koko 813 on vain luokan 150 rakennepituus.
*Ei tällaisia eritelmiä luokan 150 putkilinjan venttiilille.
** Tian Ertong Electric Device, jossa on malleja käyttäjien pyyntöihin.
*** Luettelossa oleva paino on paljain varren 150 kiloa, ei ohjausreikää eikä sisällytettä yksikköä.
