Korkeapainetaottu ruostumattomasta teräksestä valmistettu yksilohkopalloventtiili – kompakti, luotettava ja korroosionkestävä

2026-06-16 0 Jätä minulle viesti

JOEPAIruostumattomasta teräksestä valmistettu monoblokkipalloventtiili on erityisesti suunniteltu nesteiden ja kaasujen tarkkaan virtauksen säätöön. Sen yksiosainen runkorakenne varmistaa korkean tiiviyden ja eliminoi hitsauskohdat, mikä vähentää merkittävästi vuotojen riskiä.

Venttiilin sisällä oleva rei'itetty pallo pyörii käynnistääkseen tai pysäyttääkseen virtauksen. Käyttö voidaan suorittaa manuaalisesti vivun avulla tai automaattisesti toimilaitteen avulla. Tukeva ruostumattomasta teräksestä valmistettu runko tarjoaa erinomaisen korroosion- ja kulumisenkestävyyden, mikä takaa pitkäkestoisen suorituskyvyn vähäisellä huollolla.

Missä sitä käytetään?

Monoblock-palloventtiilejä käytetään laajalti teollisissa ja kaupallisissa sovelluksissa, erityisesti kemiallisia aineita kuljettavissa putkissa.

Yleisiä sovelluksia ovat:

∙ Vedenkäsittelylaitokset

∙ Höyrylinjat ja painekaasujärjestelmät

∙ Ruoka- ja juomateollisuus (hygieeninen suunnittelu)

∙ Lääke- ja petrokemian laitokset

∙ Laivojen moottorit ja voimalaitokset

Kompakti monoblock-rakenne mahdollistaa helpon integroinnin rajallisiin järjestelmiin ja varmistaa turvallisen toiminnan korkeissa lämpötiloissa ja paineissa.

Toimintaperiaate

Ruostumattomasta teräksestä valmistettu monoblockpalloventtiilisisältää pallomaisen pallon, jonka keskellä on reikä ja jota pyöritetään varren kautta. Kun reikä on kohdistettu yhdensuuntaisesti putkilinjan kanssa, virtaus vapautetaan; kun se on kohtisuorassa, virtaus pysähtyy kokonaan.

Tämä pyöritys voidaan tehdä manuaalisesti tai automaattisella toimilaitteella. Rakenne varmistaa erittäin eheän tiivisteen pallon ja istuimen välillä, mikä takaa turvallisen toiminnan jopa äkillisten paineen muutosten aikana.

Tekniset tiedot

Monoblockpalloventtiilitniitä on saatavana eri kokoisina ja paineluokittain. Yleisiä teknisiä tietoja ovat:

Parametri	Yksityiskohdat
Rungon materiaali	AISI 304 / AISI 316 ruostumaton teräs
Pallon materiaali	AISI 304 / AISI 316 ruostumaton teräs
Istuimen materiaali	PTFE (teflon), RPTFE, PPL
Yhteystyyppi	Laipallinen kiekko
Paineluokitus	PN16 ~ PN40
Koko alue	DN15 ~ DN200
Lämpötila-alue	-29°C - +250°C
Asennusstandardi	ISO 5211 -yhteensopiva (muokattavissa)

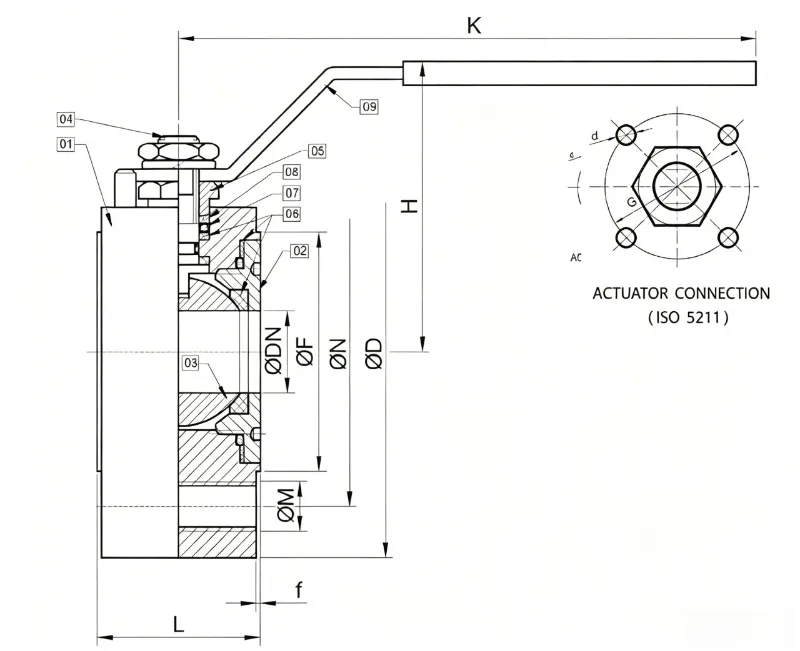

Päämitat

KOKO								PN16			PN40
NPS	DN	L	K	H	ØD	ØDN	f	ØN	ØM	ØF	ØN	ØM	ØF	G	d
1/2"	15	38	155	80	87	15	2	65	M12x4	45	65	M12x4	45	36	M5
3/4"	20	40	155	90	97	20	2	75	M12x4	58	75	M12x4	58	36	M5
1"	25	45	175	100	107	25	2	85	M12x4	68	85	M12x4	68	42	M5
11/4"	32	58	175	110	135	32	2	100	M16x4	78	100	M16x4	78	42	M5
11/2"	40	65	240	120	145	40	3	110	M16x4	88	110	M16x4	88	50	M6
2"	50	82	240	130	165	50	3	125	M16x4	102	125	M16x4	102	50	M6
21/2"	65	103	300	140	177	65	3	145	M16x4	122	145	M16x8	122	70	M8
3"	80	120	400	150	197	80	3	160	M16x8	138	160	M16x8	138	70	M8
4"	100	140	400	165	230	100	3	180	M16x8	162	190	M20x8	162	102	M10
5"	125	200	610	240	248	125	3	210	M16x8	188	220	M20x8	188	102	M10
6"	150	235	610	260	298	150	3	240	M20x8	212	250	M22x8	218	125	M12
8"	200	310	850	310	398	200	3	295	M20x12	268	320	M27x12	285	125	M12

Miksi valita monoblokkipalloventtiili?

Ylivoimainen vuototiiviys – Hitsauskohtien puuttuminen tarkoittaa vähemmän mahdollisia vuotoreittejä.

Korroosion- ja kulutuskestävyys – Ruostumattomasta teräksestä valmistettu runko takaa pitkän käyttöiän.

Vähän huoltoa – Monoblock-rakenne vähentää kulumista ja pidentää käyttöikää.

Nopea käyttö – 90° kierto mahdollistaa nopeat avaus-/sulkemisjaksot.

Hygieeninen ja turvallinen – Ihanteellinen elintarvike-, lääke- ja kemiallisiin prosesseihin.

Kustannustehokas – Pitkä käyttöikä ja alhaiset käyttökustannukset parantavat järjestelmän tehokkuutta.

Tarvitset oikean ruostumattomasta teräksestä valmistetun monoblokinpalloventtiilihakemuksellesi? Ota yhteyttä tiimiimme saadaksesi teknistä tukea, räätälöityjä ratkaisuja tai järjestelmätarpeisiisi räätälöityä tarjousta.
