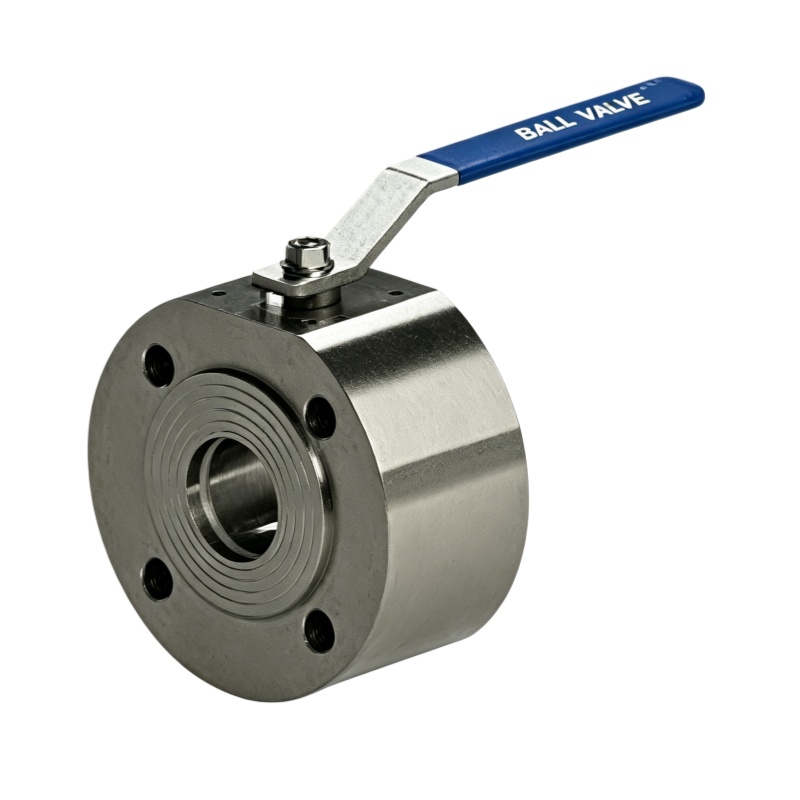

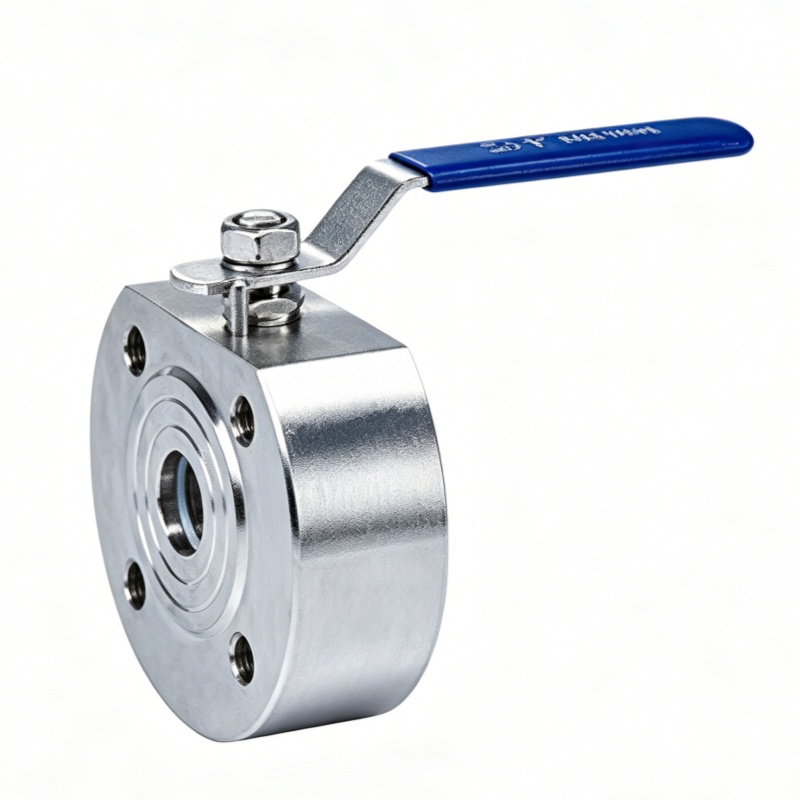

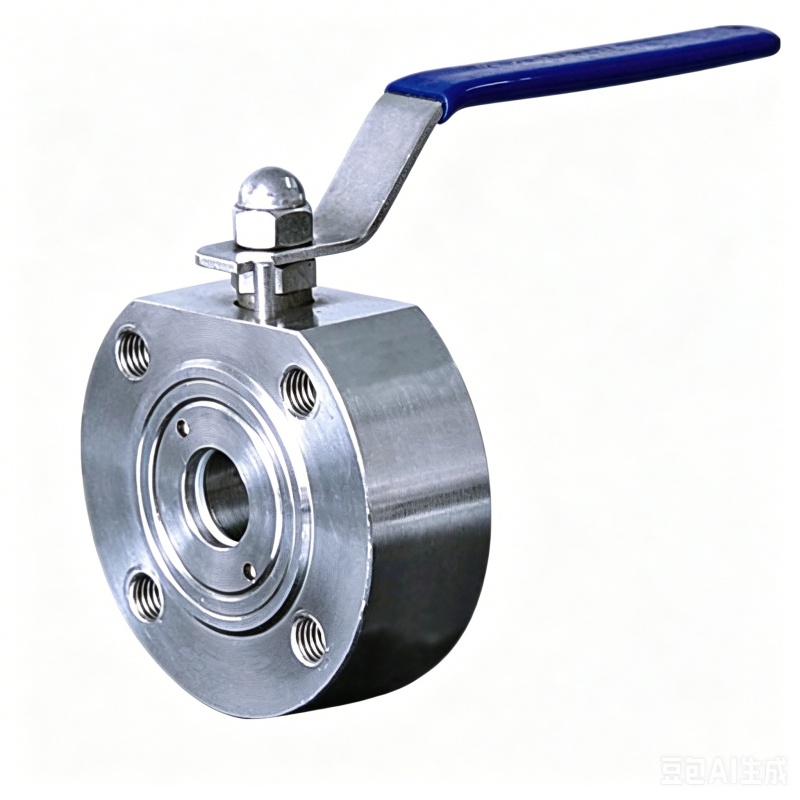

JOEPAI:n kestävät korkeapaineiset monoblokkipalloventtiilit on suunniteltu erityisesti nesteiden ja kaasujen tarkkaan virtauksen säätöön. Venttiilin sisällä oleva rei'itetty pallo pyörii käynnistääkseen tai pysäyttääkseen virtauksen. Käyttö voidaan suorittaa manuaalisesti vivun avulla tai automaattisesti toimilaitteen avulla. Vankka ruostumattomasta teräksestä valmistettu runko tarjoaa erinomaisen korroosion- ja kulumisenkestävyyden, mikä takaa pitkäkestoisen suorituskyvyn vähäisellä huoltotarpeella. Venttiili sisältää pallomaisen pallon, jonka keskellä on reikä, jota pyöritetään varren kautta. Kun reikä on kohdistettu yhdensuuntaisesti putkilinjan kanssa, virtaus vapautetaan; kun se on kohtisuorassa, virtaus pysähtyy kokonaan. Tämä pyöriminen voidaan tehdä manuaalisesti tai automaattisella toimilaitteella. Rakenne varmistaa erittäin eheän tiivisteen pallon ja istuimen välillä, mikä takaa turvallisen toiminnan jopa äkillisten paineenmuutosten aikana.

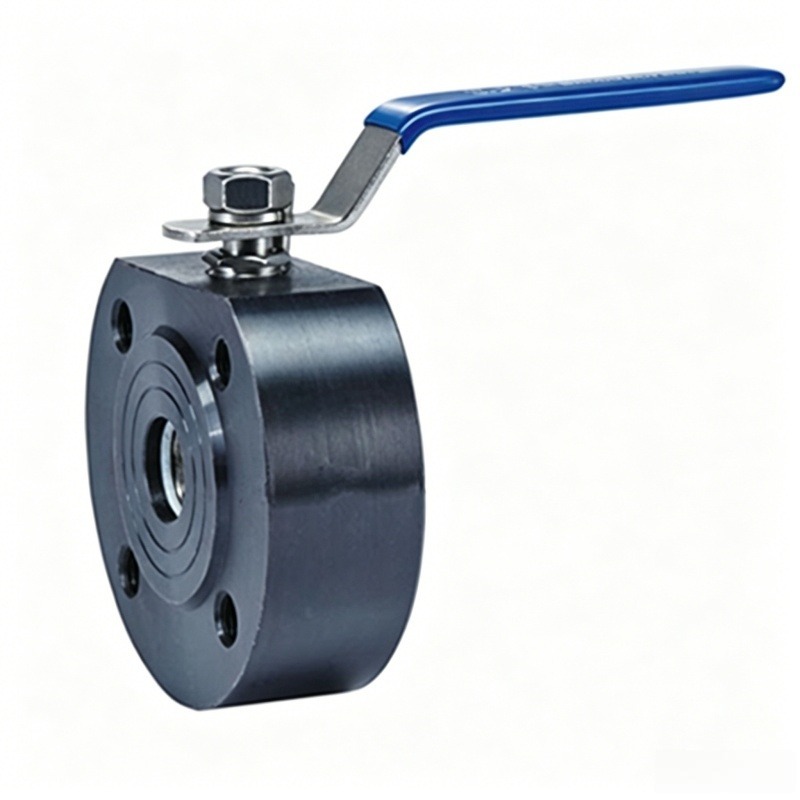

Päämateriaali: taottu hiiliteräs (A105/LF2)
Integroitu runko suihkutangolla
Asenna kiinnityslaipan pää ANSI/DIN/JIS-laippojen väliin
PTFE/RPTFE/PPL (valinnainen)
Paineluokitus PN16-PN40
Lämpötila-alue: - 29 °C - +250 °C
Kevyt ja tilaa säästävä
API 598/EN 12266-1
Räätälöinti: Tarjoa aukko, kahvan suunnittelu tai toimilaitteen asennus
vaatimusten mukaan
JOEPAI Valve on taottu teräs 1PC kiekkolaipallinen palloventtiili, kuten korkeapaineisten monoblokkipalloventtiilien valmistaja, jonka pääkonttori sijaitsee Wenzhoussa, Kiinassa, kehitetty vuonna 2003 perustetusta Jingyue Valve Factorysta. ISO 9001, CE, ja KC-sertifikaatit, tehtaallamme yhdistyvät CNC-työstö, 3D-suunnittelu (UG/CAD) ja täydellinen paine-/kemiallinen testaus räätälöityjen tuotteiden tarjoamiseksi teknisiä virtauksensäätöratkaisuja asiakkaille Euroopassa, Etelä-Koreassa, Australiassa, Kaakkois-Aasiassa ja Lähi-idässä. JOEPAI on luotetuksesi yhteistyökumppani teollisissa putkilinjaprojekteissa

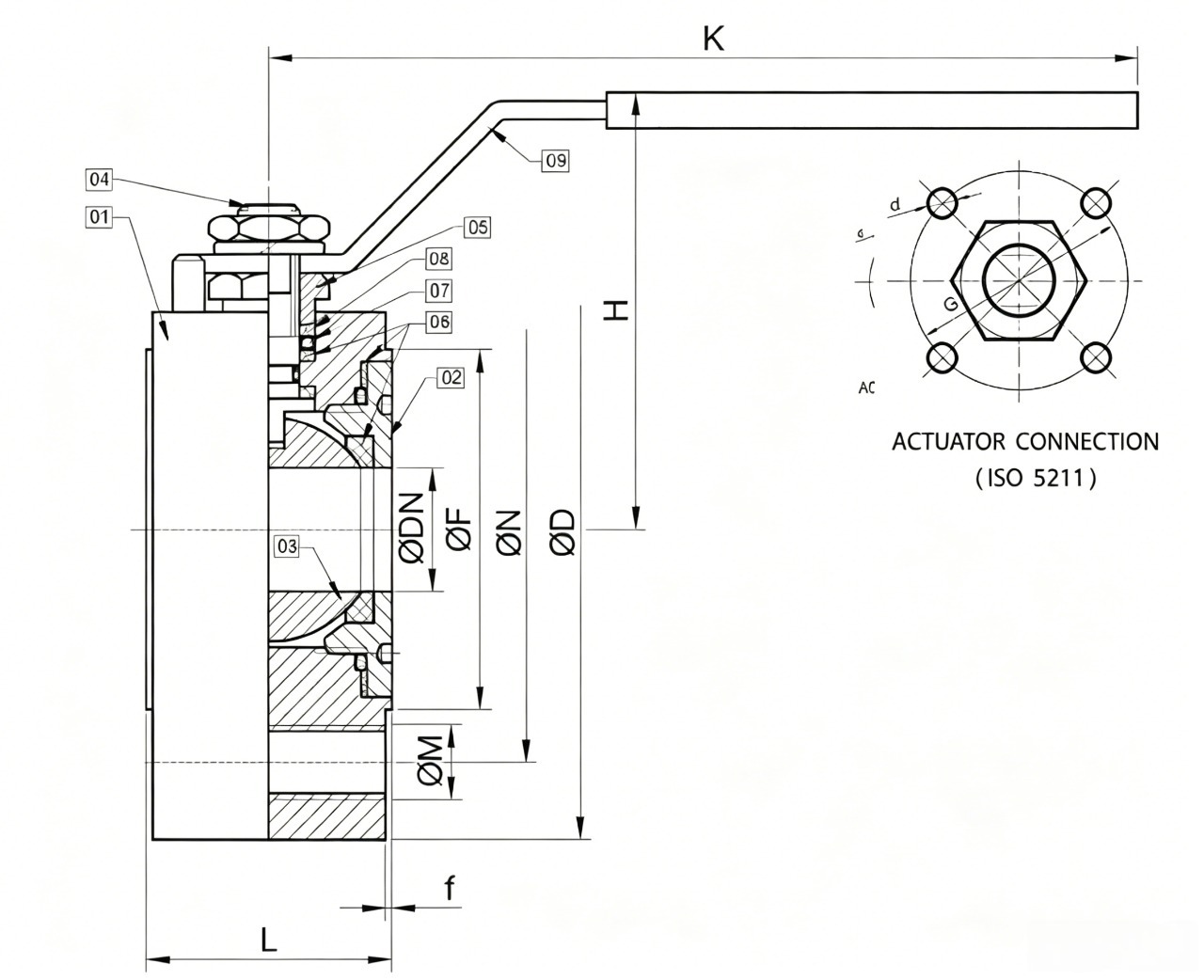

| Ei. | Osan nimi | Materiaali |
| 1 | Runko | A105/ANSI304/ANSI316 |
| 2 | Korkki | A105/ANSI304/ANSI316 |
| 3 | Pallo | ANSI304/ANSI316 |
| 4 | Varsi | ANSI304/ANSI316 |
| 5 | Paineen pysäytys | SS304/SS316 |
| 6 | Tiivistyselementit | PTFE |
| 7 | O-rengas | VITON |
| 8 | Varren rengas | SS304/SS316 |
| 9 | Kahva | SS/SUS304 |
Parametri (erittely)| KOKO |
|
|
|
|
|
|
PN16 |
PN40 |
|
|
|||||
| NPS | DN | L | K | H | ØD |
ØDN |
f | ØN |
ØM |
ØF |
ØN |
ØM |
ØF |
G | d |
| 1/2" | 15 | 38 | 155 | 80 | 87 | 15 | 2 | 65 | M12x4 |
45 | 65 | M12x4 |
45 | 36 | M5 |
| 3/4" | 20 | 40 | 155 | 90 | 97 | 20 | 2 | 75 | M12x4 |
58 | 75 | M12x4 |
58 | 36 | M5 |
| 1" | 25 | 45 | 175 | 100 | 107 | 25 | 2 | 85 | M12x4 |
68 | 85 | M12x4 |
68 | 42 | M5 |
| 11/4" | 32 | 58 | 175 | 110 | 135 | 32 | 2 | 100 | M16x4 |
78 | 100 | M16x4 |
78 | 42 | M5 |
| 11/2" | 40 | 65 | 240 | 120 | 145 | 40 | 3 | 110 | M16x4 |
88 | 110 | M16x4 |
88 | 50 | M6 |
| 2" | 50 | 82 | 240 | 130 | 165 | 50 | 3 | 125 | M16x4 |
102 | 125 | M16x4 |
102 | 50 | M6 |
| 21/2" | 65 | 103 | 300 | 140 | 177 | 65 | 3 | 145 | M16x4 |
122 | 145 | M16x8 |
122 | 70 | M8 |
| 3" | 80 | 120 | 400 | 150 | 197 | 80 | 3 | 160 | M16x8 |
138 | 160 | M16x8 |
138 | 70 | M8 |
| 4" | 100 | 140 | 400 | 165 | 230 | 100 | 3 | 180 | M16x8 |
162 | 190 | M20x8 |
162 | 102 | M10 |
| 5" | 125 | 200 | 610 | 240 | 248 | 125 | 3 | 210 | M16x8 |
188 | 220 | M20x8 |
188 | 102 | M10 |
| 6" | 150 | 235 | 610 | 260 | 298 | 150 | 3 | 240 | M20x8 |
212 | 250 | M22x8 |
218 | 125 | M12 |
| 8" | 200 | 310 | 850 | 310 | 398 | 200 | 3 | 295 | M20x12 |
268 | 320 | M27x12 |
285 | 125 | M12 |
