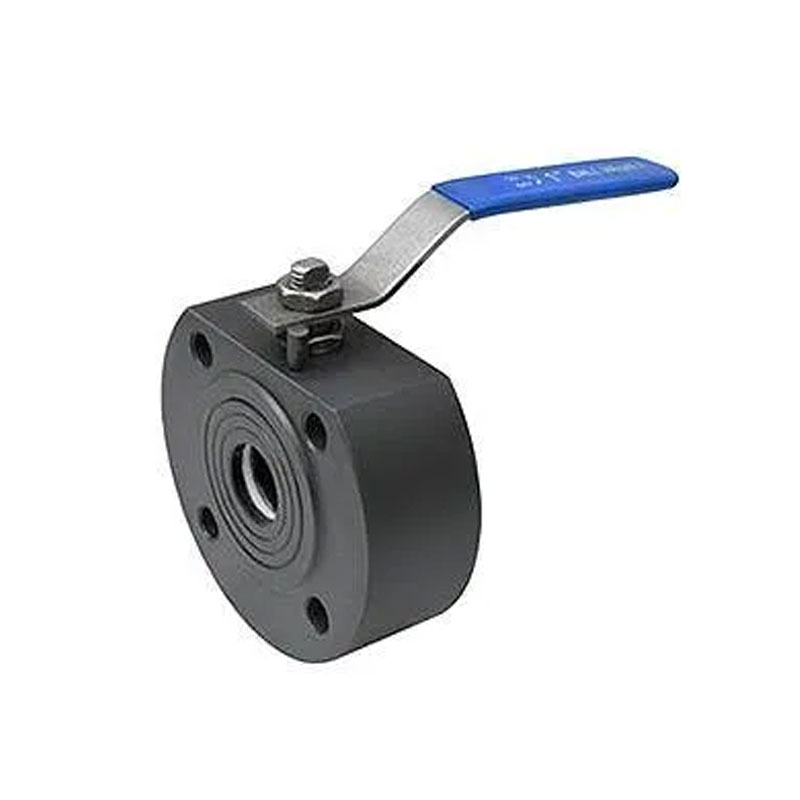

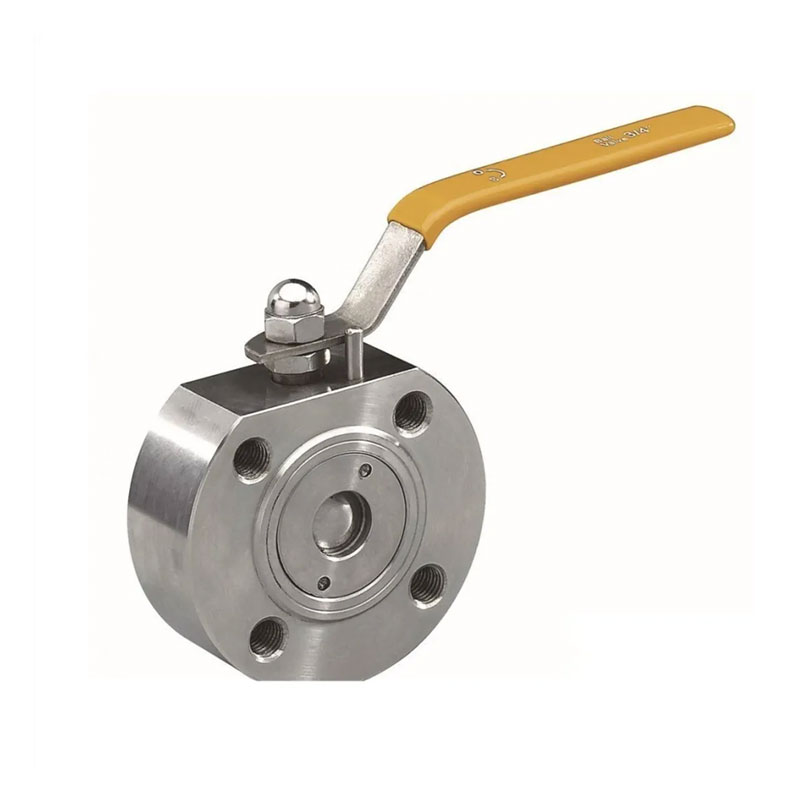

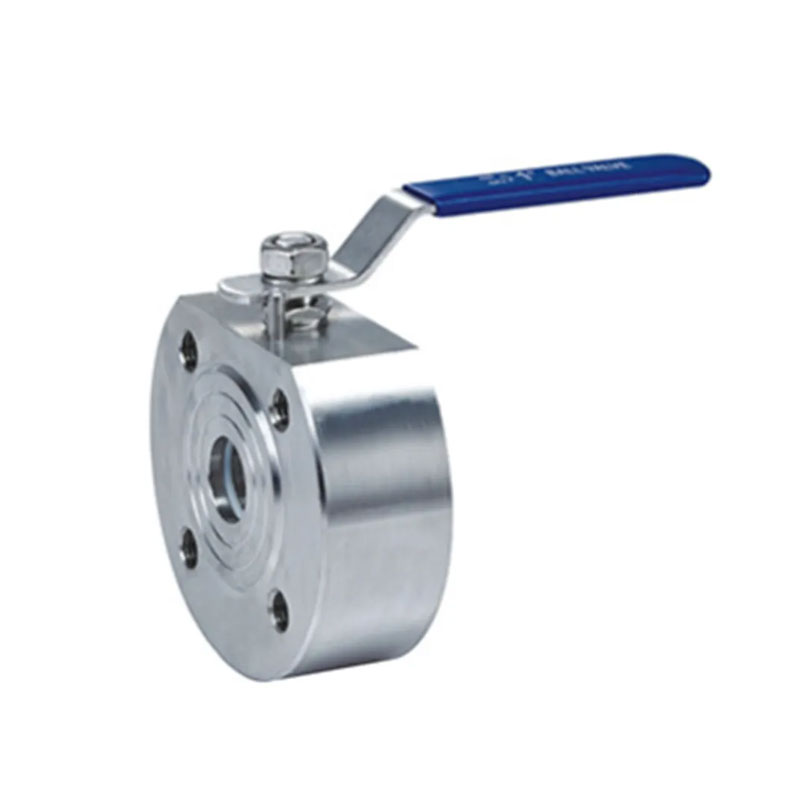

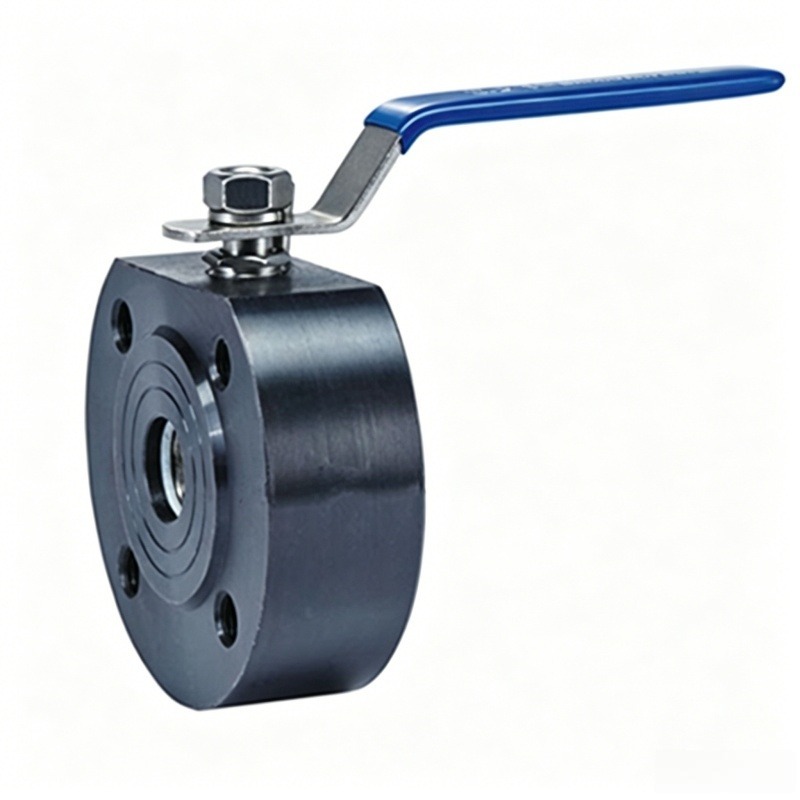

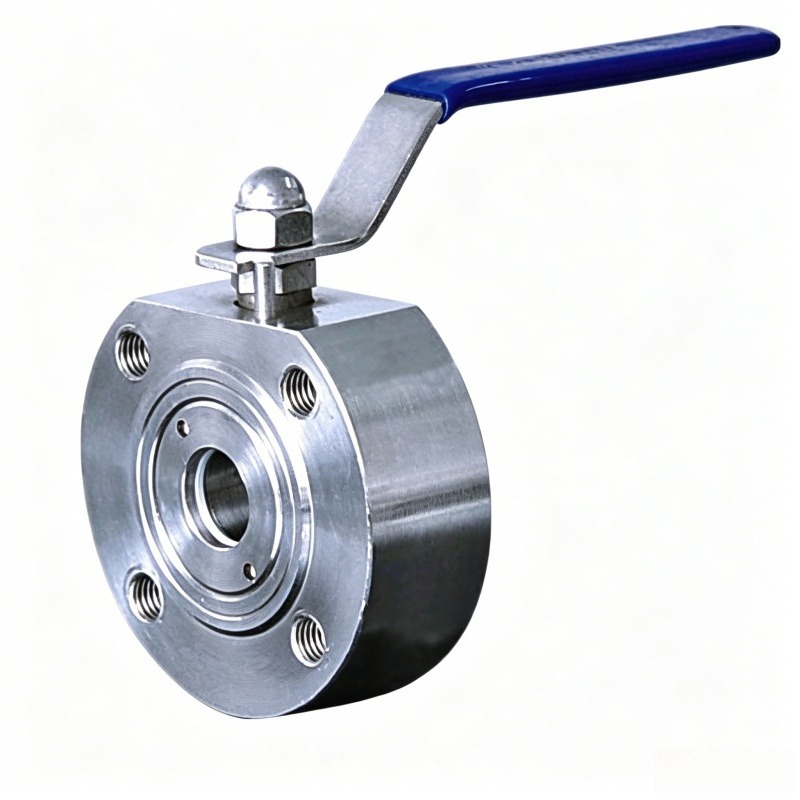

JOEPAI kestävä taottu teräs 1PC Wafer Flanged Ball Valve -tuotteessa on monia ominaisuuksia, kuten kompakti rakenne, hieno ulkonäkö, älykäs ohjaus, erinomainen suorituskyky, hyvä laatu ja helppokäyttöisyys. Taottu teräs 1PC Wafer Flanged Ball Valve on käsikäyttöinen palloventtiili 90° kiertokulmalla. Sillä on erinomainen tiivistyskyky, korkea virtaus kapasiteetti, pieni virtausvastuskerroin, yksinkertainen rakenne, helppo huolto ja pitkä käyttöikä. Yleensä käytetään yksiosaisia palloventtiilejä sovelluksissa, joissa on tiukat tiivistysvaatimukset. Ohjauksen lisäksi kaasu-, neste- ja höyryväliaineille, ne soveltuvat myös jäteveden hallintaan ja kuitupitoisia epäpuhtauksia sisältävät väliaineet.
Päämateriaali: taottu hiiliteräs (A105/LF2)
Integroitu runko suihkutangolla
Asenna kiinnityslaipan pää ANSI/DIN/JIS-laippojen väliin
PTFE/RPTFE/metalliventtiilin istukka (valinnainen)
Jopa 2500 PSI (PN100)
Lämpötila-alue: - 29 °C - +250 °C
Kevyt ja tilaa säästävä
API 598/EN 12266-1
Räätälöinti: Tarjoa aukko, kahvan suunnittelu tai toimilaitteen asennus
vaatimusten mukaan
JOEPAI Valve on taottu teräs 1PC kiekkolaipallinen palloventtiili valmistaja, jonka pääkonttori sijaitsee Wenzhoussa, Kiinassa, kehitetty vuonna 2003 perustetusta Jingyue Valve Factorysta. ISO 9001, CE, ja KC-sertifikaatit, tehtaallamme yhdistyvät CNC-työstö, 3D-suunnittelu (UG/CAD) ja täydellinen paine-/kemiallinen testaus räätälöityjen tuotteiden tarjoamiseksi teknisiä virtauksensäätöratkaisuja asiakkaille Euroopassa, Etelä-Koreassa, Australiassa, Kaakkois-Aasiassa ja Lähi-idässä. JOEPAI on luotetuksesi yhteistyökumppani teollisissa putkilinjaprojekteissa
| Ei. | Osan nimi | Materiaali |
| 1 | Runko | SS/SUS304 |
| 2 | Korkki | SS/SUS304 |
| 3 | Istuin | PTFE |
| 4 | Pallo | SS304/SS316 |
| 5 | Varsi | SS304/SS316 |
| 6 | Tiiviste | PTFE |
| 7 | O-rengas | VITON |
| 8 | Pakkaus | PTFE |
| 9 | Gland | SS/SUS304 |
| 10 | Varsi pähkinä | SS/SUS304 |
| 11 | Kahva | SS |
| 12 | Pysäytysnasta | SS/SUS304 |

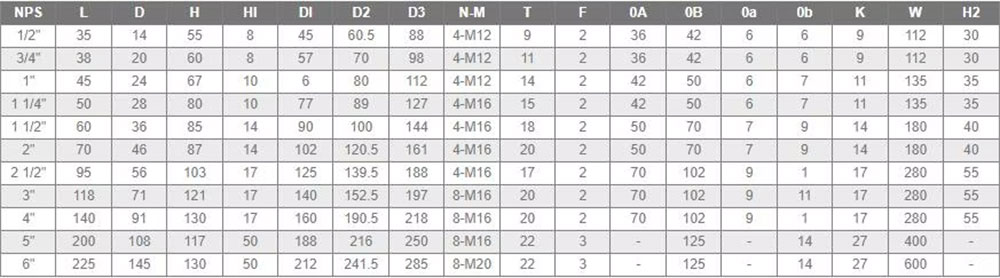

| NPS | L (mm) | D (mm) | H (mm) | HI (mm) | DI (mm) | D2 (mm) | D3 (mm) | N-M | T (mm) | F (mm) | OA (mm) | OB (mm) | 0a (mm) | 0b (mm) | K (mm) | L (mm) | H2 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 35 | 14 | 55 | 8 | 45 | 60.5 | 88 | 4-M12 | 9 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 3/4" | 38 | 20 | 60 | 8 | 57 | 70 | 98 | 4-M12 | 11 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 1" | 45 | 24 | 67 | 10 | 6 | 80 | 112 | 4-M12 | 14 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/4" | 50 | 28 | 80 | 10 | 77 | 89 | 127 | 4-M16 | 15 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/2" | 60 | 36 | 85 | 14 | 90 | 100 | 144 | 4-M16 | 18 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2" | 70 | 46 | 87 | 14 | 102 | 120.5 | 161 | 4-M16 | 20 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2 1/2" | 95 | 56 | 103 | 17 | 125 | 139.5 | 188 | 4-M16 | 17 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 3" | 118 | 71 | 121 | 17 | 140 | 152.5 | 197 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 4" | 140 | 91 | 130 | 17 | 160 | 190.5 | 218 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 5" | 200 | 108 | 117 | 50 | 188 | 216 | 250 | 8-M16 | 22 | 3 | - | 125 | - | 14 | 27 | 400 | - |
| 6" | 225 | 145 | 130 | 50 | 212 | 241.5 | 285 | 8-M20 | 22 | 3 | - | 125 | - | 14 | 27 | 600 | - |
