JOEPAI ruostumattomasta teräksestä valmistettu minipalloventtiili toimii tarkasti suunniteltuna siltana jäykkien kierreputkijärjestelmien ja joustavien letkuliitäntöjen välillä. Tämä ISO-sertifioidussa laitoksessamme suunniteltu ja valmistettu venttiili on välttämätön komponentti keskikokoisissa ja pienissä virtauksensäätösovelluksissa instrumenteissa, lääketieteellisissä laitteissa, mikropumpuissa ja tarkkuusteollisuuden järjestelmissä.
| Ominaisuus | Erittely |
| Suunnitteluominaisuus |
Puhalluskestävä varren muotoilu |
| Valmistus |
Täysin piidioksidisol-investointivalu |
| Portin tyyppi |
Pienempi portti |
| Toiminta |
Kahvakäyttöinen, neljänneskierros |
| Kokoalue |
1/8" – 3/4" (DN6 – DN20) |
| Materiaalivaihtoehdot |
SS304 (CF8) / SS316 (CF8M) |
| Paineluokitus |
1000 WOG / 1000 PSI / PN63 |
| Istuimen materiaali |
PTFE / RPTFE / PPL |
| Valmis |
Pinnan kiillotus |
| Käyttölämpötila |
-20℃-232℃ |
| Sopiva media |
Vesi, öljy, kaasu, ilma |
| Suunnittelustandardi |
ASME B16.34 |
| Kierteitetyt päät |
ANSI B1.20.1 (NPT), BS21 (BSP/BSPT), DIN 259/2999, ISO 228/7-1, JIS B0203 |
| Tarkastus ja testaus |
API 598 / MSS SP-110 / EN 12266 |

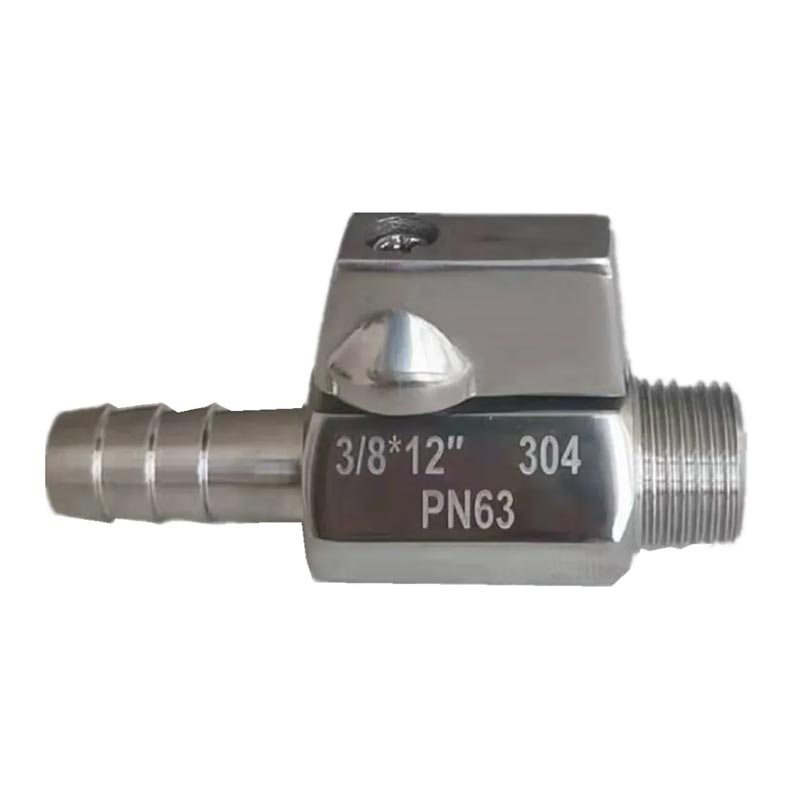

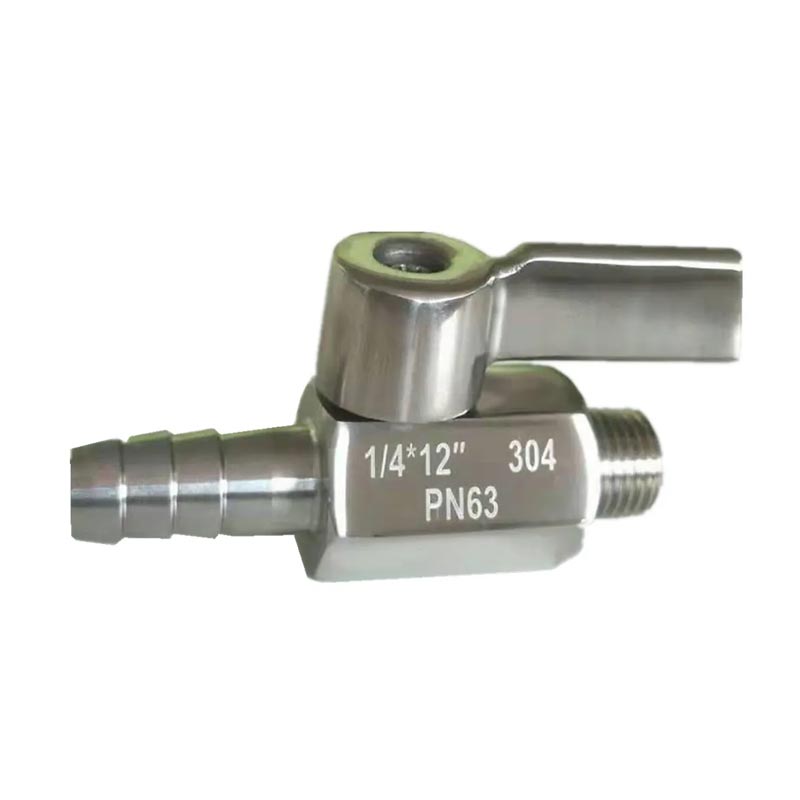

1. Integroitu kaksipäinen liitäntä: ulkokierre + moniharjainen letkun väkänen yhdessä rungossa. Poista ylimääräiset sovittimet, vähennä mahdollisia vuotoja ja materiaalin kustannuksia.
2. Kompakti tarkkuusvalettu ruostumattomasta teräksestä valmistettu runko, korkeapaineluokka PN63, ihanteellinen ahtaisiin tiloihin konekaappien sisällä.
3.SS304/SS316 vakiomateriaalina, valinnainen SS304L/SS316L; korkeampi korroosionkestävyys kuin messingiset miniventtiilit kaasulle, vedelle ja kevyille kemiallisille aineille.
4. Yhdistetty metrinen väkäs- ja keisarillinen kierrekoko, yhteensopiva maailmanlaajuisen jäykän putken ja joustavan kumi-/PU-letkun kanssa.
5. Sopiva muotoilu, liitä suoraan laitteiden kierreportti ja joustava letku, mikä säästää kokoonpanoaikaa OEM-valmistajille.
6. Pysyvä koon, materiaalin ja paineen lasermerkintä helpottaa varastonhallintaa ja ulkomaisia tarkastuksia.
JOEPAI ruostumattomasta teräksestä valmistettuun kierteiseen nippaletkun minipalloventtiiliin luotetaan useilla eri aloilla ja sovelluksissa:
Teollisuus ja valmistus
- Pneumaattiset ohjausjärjestelmät ja instrumentointipaneelit
- Hydrauli- ja voitelujärjestelmät
-Prosessointilaitteet ja alustalle asennettavat kokoonpanot
Lääketiede ja laboratorio
- Lääketieteelliset laitteet ja analyyttiset instrumentit
-Laboratoriokaasun ja nesteen valvonta
-Lääketeollisuuden laitteet
Vesi ja ympäristö
- Vedenkäsittely- ja jakelujärjestelmät
- Kastelu- ja maatalouslaitteet
-Suolanpoistolaitokset
Öljy, kaasu ja kemikaalit
- Polttoaineen ja kaasun käsittelyjärjestelmät
-Kemikaalien injektio- ja näytteenottopisteet
- Syövyttävän materiaalin hallinta
JOEPAI tarjoaa kattavia OEM-räätälöintipalveluita ruostumattomasta teräksestä varustetulle nippeletkun minipalloventtiilillemme. Ymmärrämme, että jokaisella sovelluksella on ainutlaatuiset vaatimukset, ja insinööritiimimme on valmis toimittamaan ratkaisuja, jotka vastaavat tarkat vaatimukset.

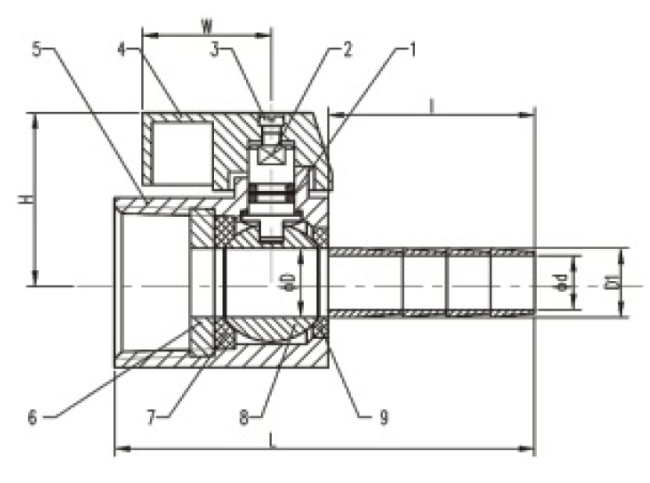

| EI. | OSAN NIMI | MATERIAALI | |
| 1 | O-RENKAS | NBR | NBR |
| 2 | STEM | SS304 | SS316 |
| 3 | PULTTI | SS304 | SS304 |
| 4 | KAHVA | ALUMIUMISEOS/CF8 | ALUMIINISEOS/CF8 |
| 5 | BODY | CF8 | CF8M |
| 6 | KORKKI | CF8 | CF8M |
| 7 | PALLOTUKI(A) | PTFE | PTFE |
| 8 | PALLO | SS304 | SS316 |
| 9 | PALLOTUKI(B) | PTFE | PTFE |
| Koko | 1/8" 1/4" 3/8" | 1/2" | 3/4" | ||||||||
| D | 7 | 7 | 7 | 7 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 15 | 15 |
| H | 26.5 | 26.5 | 26.5 | 26.5 | 28.3 | 28.3 | 28.3 | 28.3 | 28.3 | 32 | 32 |
| W | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
| L | 48.5 | 48.5 | 48.5 | 50.5 | 52.5 | 54.5 | 58.5 | 58.5 | 59 | 66 | 69 |
| d | 5 | 5 | 5 | 6.5 | 5 | 6.5 | 8 | 9 | 9.5 | 10 | 12.5 |
| l | 18.5 | 18.5 | 18.5 | 20.5 | 18.5 | 20.5 | 25 | 25 | 25 | 25 | 28 |
| D1 | φ7 | φ8 | φ10 | φ12 | φ8 | φ10 | φ12 | φ14 | φ16 | φ16 | φ20 |
Huomautus: Vaihtelut riippuvat kierrekokoonpanosta ja päätytyypistä. Katso tarkat mitat tuotekohtaisista piirustuksista.
Valmistuksen huippuosaamista
-ISO 9001:2015 -sertifioitu tuotantolaitos
- Huippuluokan piidioksidisol-investointivalutuotantolinjat
- Talon sisäiset tarkkuustyöstö- ja kokoonpanoominaisuudet
- Kattava laadunvalvonta raaka-aineesta valmiiseen tuotteeseen
Toimialan vaatimustenmukaisuus
-Suunnittelustandardit: ASME B16.34
-Tarkastus ja testaus: API 598, MSS SP-110, EN 12266
- Materiaalisertifikaatit saatavilla pyynnöstä
Maailmanlaajuinen kattavuus ja kokemus
-Vuosien kokemus teollisuusventtiilien valmistuksesta ja viennistä
- Asiakkaat luottavat siihen Pohjois-Amerikassa, Euroopassa, Aasiassa ja Lähi-idässä
-Todistettu kokemus venttiiliratkaisuista eri teollisuudenaloille
Laatuun sitoutuminen
-100 % painetestaus jokaiselle venttiilille
- Materiaalin todentaminen ja jäljitettävyys
- Tiukka mittatarkastus
-Sitoutuminen jatkuvaan parantamiseen
Asiakaslähtöistä palvelua
- Reagoiva tekninen tuki ja sovellussuunnittelu
-Joustavat tilausmäärät näytteestä bulkkiin
- Oikea-aikainen toimitus ja luotettava logistiikka
-Myynnin jälkeinen tuki ja takuu
V: Ruostumattomasta teräksestä valmistettua minipalloventtiiliä käytetään yleisesti veden, öljyn, kaasun ja muiden nesteiden ohjaamiseen kompakteissa putkistojärjestelmissä, laitteissa ja automaatiosovelluksia.
A: SS316 tarjoaa paremman korroosionkestävyyden molybdeenipitoisuutensa ansiosta, mikä tekee siitä sopivan kemiallisiin, meri- ja ankariin ympäristöihin. SS304 on laajalti käytössä yleisissä teollisissa sovelluksissa.
V: Tarjoamme erilaisia kierrestandardeja, mukaan lukien NPT, BSP, DIN, ISO228 ja JIS erilaisten kansainvälisten putkistovaatimusten täyttämiseksi.
V: Kyllä. OEM-räätälöintivaihtoehtoja ovat materiaalit, lankatyypit, koot, pintakäsittely ja logomerkinnät.
V: Se soveltuu vedelle, öljylle, kaasulle ja muille yhteensopiville teollisuusnesteille määritellyllä paine- ja lämpötila-alueella.
