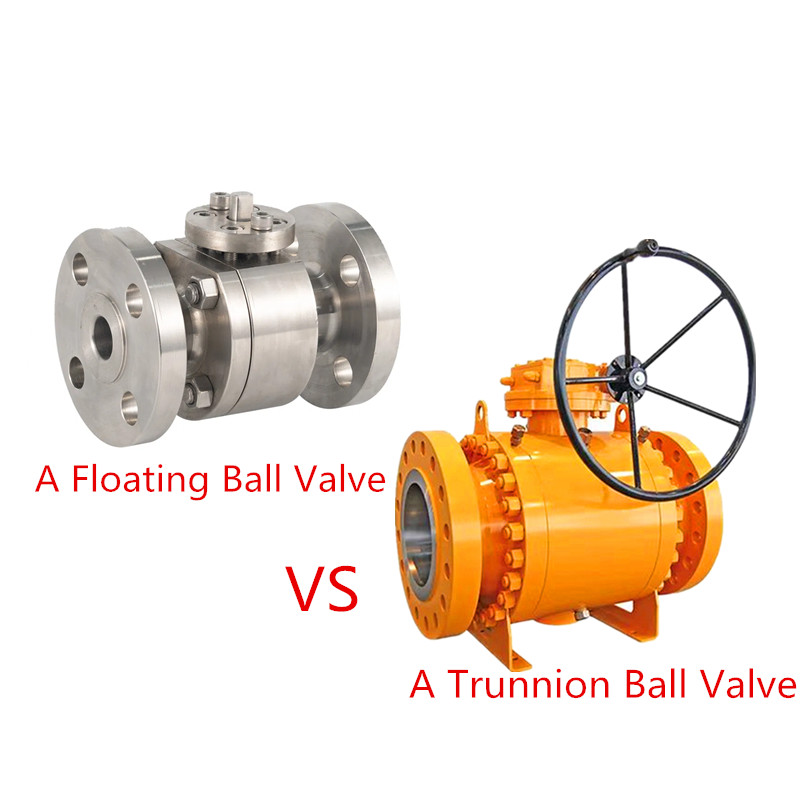

Kelluva palloventtiili:Pallo kelluu ja voi liikkua väliaineen paineen alaisena painaen tiukasti tiivistepintaa vasten ulostulopäässä tiiviin tiiviyden varmistamiseksi.
Kiinteä palloventtiili:Kiinteitä palloventtiilejä kutsutaan myös akseliin asennetuiksi palloventtiileiksi. Toisin kuin kelluvissa palloventtiileissä, pallo on kiinteä,tuki ylempien ja alempien nivelten kautta, mikä pitää pallon vakaassa asennossa jopa korkeassa paineessa, korkeassa lämpötilassa tai erittäin alhaisessa lämpötilassa. Kiinteissä palloventtiileissä on kelluvat istuimet. Väliaineen paineen alaisena venttiilin istukka liikkuu, jolloin tiivisterengas puristuu tiukasti palloa vasten tiivistyksen varmistamiseksi. Laakerit asennetaan yleensä pallon ylempään ja alempaan akseliin, mikä johtaa alhaiseen vääntömomenttiin, joten ne sopivat korkeapaineisiin ja suuren halkaisijan venttiileihin.
Kelluvat palloventtiilit ovat kooltaan pieniä, kevyitä ja rakenteeltaan yksinkertainen. Pallossa on vapaasti kelluva toiminto, joka varmistaa hyvän tiivistyksen; palloventtiili käyttää avaus- ja sulkemiselementtinä palloa, jossa on pyöreä läpimenoreikä. Venttiilin varren ohjaama pallo pyörii 0-90 astetta venttiilin varren keskikohdan ympäri avaus- ja sulkemistoiminnon suorittamiseksi loppuun; siinä on kompakti rakenne ja nopea kytkentä, joka sulkee venttiilin ja katkaisee putkiston väliaineen 90 asteen kiertoliikkeellä; pallokanavan halkaisija on sama kuin putkilinjan halkaisija, mikä johtaa alhaiseen virtausvastukseen ja suureen virtauskapasiteettiin; venttiilin varsi on asennettu pohjaan, mikä estää venttiilin varren puhallusonnettomuudet ja varmistaa turvallisen käytön. Kiinteät palloventtiilit sopivat erilaisiin putkilinjoihin keski- ja korkeapaineessa, joita käytetään väliaineen katkaisemiseen tai liittämiseen putkilinjassa. Kryogeenisissa (esim. -196 ℃ LNG:lle) tai korkean lämpötilan (> 400 ℃) olosuhteissa materiaalit osoittavat merkittävää lämpölaajenemista ja -supistumista. Rakenteellisesta stabiilisuudesta tulee ratkaiseva tekijä venttiilin käyttöiässä, jolloin kiinteällä rakenteella on luontaisia etuja. Kiinteitä palloventtiilejä eri materiaaleista, niitä voidaan käyttää erilaisiin väliaineisiin, kuten vesi, höyry, öljy, nestekaasu, maakaasu, kivihiilikaasu, typpihappo, etikkahappo, hapettavat aineet, urea jne., joita käytetään laajalti sähkössä ja vedessä. teollisuudenalat. Kiinteiden palloventtiileiden yleisiä ajomenetelmiä ovat kierukkavaihteisto, manuaalinen, sähköinen ja pneumaattinen. Suurin osa kiinteistä palloventtiileistä on laippakytkettyjä, mutta on myös hitsattuja kiinteitä palloventtiilejä. Kiinteiden palloventtiilien hinta on yleensä korkeampi kuin kelluvien palloventtiileiden.
Olipa kyseessä kryogeeninen tai korkea lämpötila, kiinteät palloventtiilit on yleensä varustettu seuraavilla turva- ja tiivistysmalleilla:
Kaksinkertainen istuinrakenne (Double Piston Effect / Single Piston Effect);
Automaattinen onkalon paineenalennustoiminto;
Paloturvallinen rakennesuunnittelu;
Antistaattinen laite;
TheJoepai palloventtiilitsuunnittelu ja valmistus noudattavat yleensä seuraavia kansainvälisiä standardeja:
Suunnittelustandardi: ASME B16.34
Kasvotusten mitat: ASME B16.10 / API 6D
Laippaliitäntä: ASME B16.5 / ASME B16.47
Painetestaus: API 598 / API 6D
Fire-Safe Design: API 607 / API 6FA
Kryogeeninen testaus (jos sovellettavissa): BS 6364 / ISO 28921
Yhteenvetona voidaan todeta, että valinnan kelluvan tai kiinteän palloventtiilin välillä tulee perustua todellisiin työolosuhteisiin, tiivistystehovaatimuksiin, toimintatiheyteen ja budjettiin.
