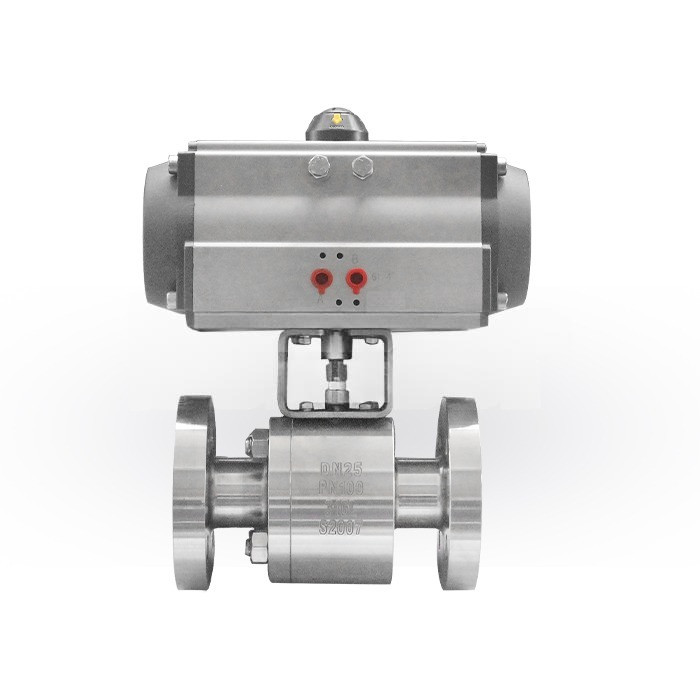

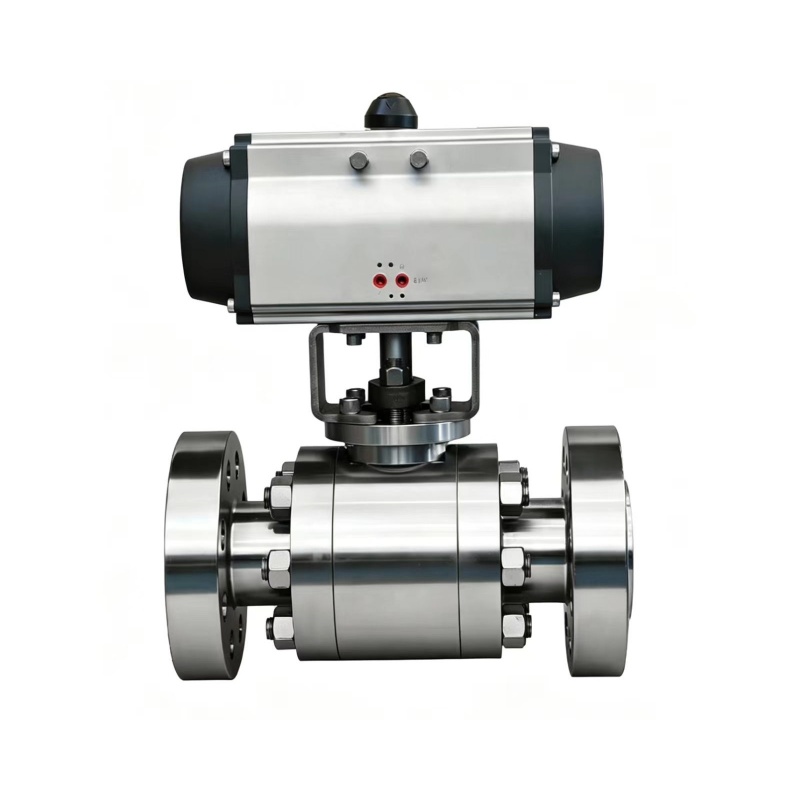

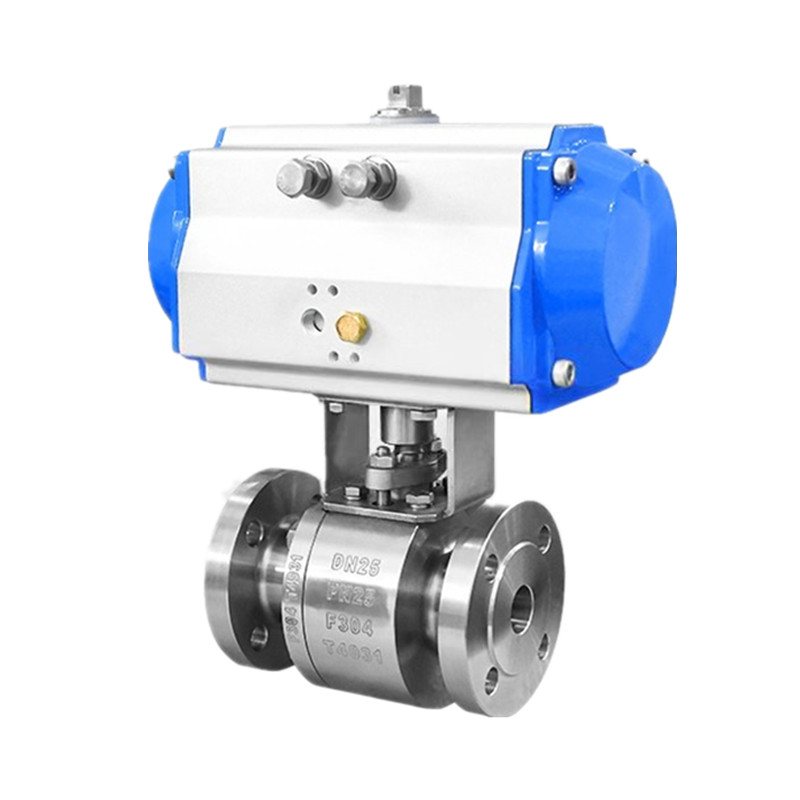

Pneumaattiset korkeapaineiset palloventtiilit

JOEPAI:n toimittamissa pneumaattisissa korkeapaineisissa palloventtiileissä on akseliton kelluva pallorakenne, joka on kiinnitetty kaksoisventtiilin istukkailla. Pneumaattisen ajotilan ansiosta se toteuttaa nopean, vakaan ja työvoimaa säästävän automaattisen etäkytkennän, virtauksen jakautumisen ja keskivirtauksen suunnan säädön teollisuusputkissa. Tämä venttiili on varustettu luotettavalla varren tiivisteellä, paloturvallisella, antistaattisella suorituskyvyllä, automaattisella paineenalennus- ja lukitusmekanismilla. Siinä on kompakti rakenne, korkea paineenkestävyys ja erinomainen korroosionkestävyys, ja se soveltuu laajalti kemian-, öljy-, maakaasu-, metallurgiaan ja muille aloille, sopii erityisen hyvin ankariin työolosuhteisiin rikkivetyväliaineella, epäpuhtauksilla ja vahvoilla syövyttävillä kaasuputkilla.

Suunnittelun edut

Pneumaattiset korkeapaineiset palloventtiilit on suunniteltu säätelemään nesteitä ja kaasuja samalla kun ne kestävät äärimmäisen korkeapaineisen työympäristön, ja ne pystyvät ylläpitämään jopa tuhansia PSI:n käyttöpaineita. Ne on valmistettu ruostumattomasta teräksestä, hiiliteräksestä ja muista erittäin lujista seosmateriaaleista, ja niissä on erinomainen tiivistyskyky ja erinomainen kestävyys, mikä varmistaa vakaan vuotamattoman toiminnan korkeapaineisessa käytössä.

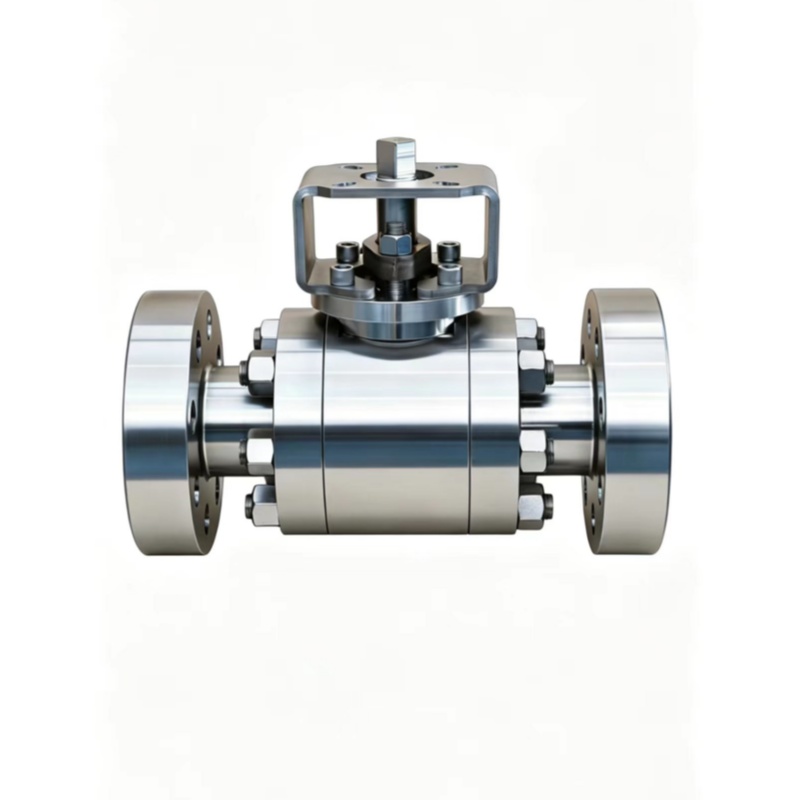

Venttiilien valinnassa on tärkeää erottaa prosessierot taotun ja valetun palloventtiilin välillä. Molemmat tyypit alkavat ammattimaisesti räätälöidyllä suunnittelulla, joka vastaa erilaisiin paikan päällä tapahtuviin käyttövaatimuksiin, ja niitä on saatavana runsaasti eritelminä joustavaa valintaa varten. Taotut palloventtiilimme kattavat täydelliset koot, paineluokat ja sisäiset viimeistelyyhdistelmät; niiden joukossa raskaaseen käyttöön taotut palloventtiilit vaihtelevat ½ tuumasta 20 tuumaan kaliiperiin, ja paineluokat ulottuvat ANSI 150# - 1500#.

Suunnittelun vahvistuksen jälkeen ammattiteknikot suorittavat tarkan taontakäsittelyn. Kuumataontamalla ja mekaanisella muovauksella metallimateriaaleista muotoillaan tiheitä ja erittäin jäykkiä venttiilikomponentteja. Venttiilirunkojen ja sisäisten ydinosien integroitu taonta parantaa huomattavasti yleistä rakenteellista lujuutta, mikä mahdollistaa venttiilien jatkuvan ja luotettavan palvelun ankarissa ja ankarissa työolosuhteissa.

Ominaisuus

Kelluva pallotyyppi

Jaettu runko, 2- tai 3-osainen runko

Antistaattinen laite;

Palonkestävä API607:n mukaan

Lukituslaite;

Putoamista estävä varsi

Kaksisuuntainen tiivistetyyppi

Käyttö: Vipu, vaihde, pneumaattinen, hydraulinen ja sähköinen toimilaite.

Suunnittelustandardit

Suorituskykymääritys

Nämä pneumaattisesti toimivat korkeapainepalloventtiilit on suunniteltu monenlaisiin teollisuussovelluksiin, ja ne tarjoavat joustavat paineluokitukset, useita runkomateriaalivaihtoehtoja ja laajan lämpötilan mukauttavuuden. Venttiili tarjoaa luotettavan kaksisuuntaisen tiivistyksen ja sitä on saatavana useilla käyttötavoilla, jotka sopivat sekä manuaalisiin että automaattisiin ohjausjärjestelmiin.

FAQ

1. Mikä on pneumaattisesti toimiva korkeapainepalloventtiili?

Se on teollisuusventtiili, joka käyttää paineilmaa toimilaitteen ohjaamiseen, pyörittämällä palloa avaamaan, sulkemaan tai säätämään virtausta. JOEPAI-venttiileissä on akseliton kelluva pallorakenne, jossa on kaksinkertainen istukka, mikä mahdollistaa nopean, vakaan ja automaattisen etäkytkennän kemian-, öljy-, maakaasu- ja metallurgisissa sovelluksissa.

2. Mitä suunnittelustandardeja JOEPAI-palloventtiilit noudattavat?

Venttiilimme on suunniteltu ja valmistettu standardien API 6D, API 608, BS 5351, DIN 3357 ja JIS B2071 mukaan, vastakkaiset mitat ASME B16.10/DIN 3202/JIS B2002 mukaan, laipalliset päät ASME B16.5/BDIN245/B16245/B16245/B16. B2220 ja testaus API 598/API 6D/DIN 2401/JIS B2003 mukaan.

3. Mitä paine-, lämpötila- ja kokoalueita on saatavilla?

Paine: 150 LB – 600 LB / PN16 – PN100 / 10K – 60 K Lämpötila: –29 ℃ ~ 180 ℃ (vakio), –29 ℃ ~ 425 ℃ (korkea lämpötila), –40 ℃ ~ 540 ℃ (koko 21/2"S1) (äärimmäinen) DN50) standardi; Taotut venttiilit jopa 20" ANSI 150# – 1500# kanssa saatavilla.

4. Mitä materiaaleja tarjotaan venttiilirungoille?

Toimitamme hiiliteräksiä (A105, LF2), ruostumattomia teräksiä (F304/F316/L) ja korkean suorituskyvyn metalliseoksia, mukaan lukien Hastelloy, Super Duplex, Inconel, C95500 (alumiinipronssi) ja Alloy 20 – varmistaen erinomaisen korroosionkestävyyden aggressiivisille väliaineille, kuten H₂rry:lle, kemikaaleille.

5. Ovatko JOEPAI-venttiilit paloturvallisia ja antistaattisia?

Kyllä. Kaikissa venttiileissä on API 607 ​​-sertifioitu paloturvallinen rakenne ja antistaattinen laite, joka varmistaa sähkön jatkuvuuden pallon, varren ja rungon välillä ja estää staattisen kipinän vaaran syttyvissä ympäristöissä.6. Mitä aktivointivaihtoehtoja on saatavilla?

Tarjoamme vivun (manuaalisen), vaihteiston, pneumaattisen toimilaitteen, hydraulisen toimilaitteen ja sähkötoimilaitteen – kaikki mukautettavissa lisätarvikkeilla, kuten solenoidiventtiileillä, asennoittimilla, rajakytkimillä ja vikaturvallisilla jousipalautteisilla yksiköillä.
