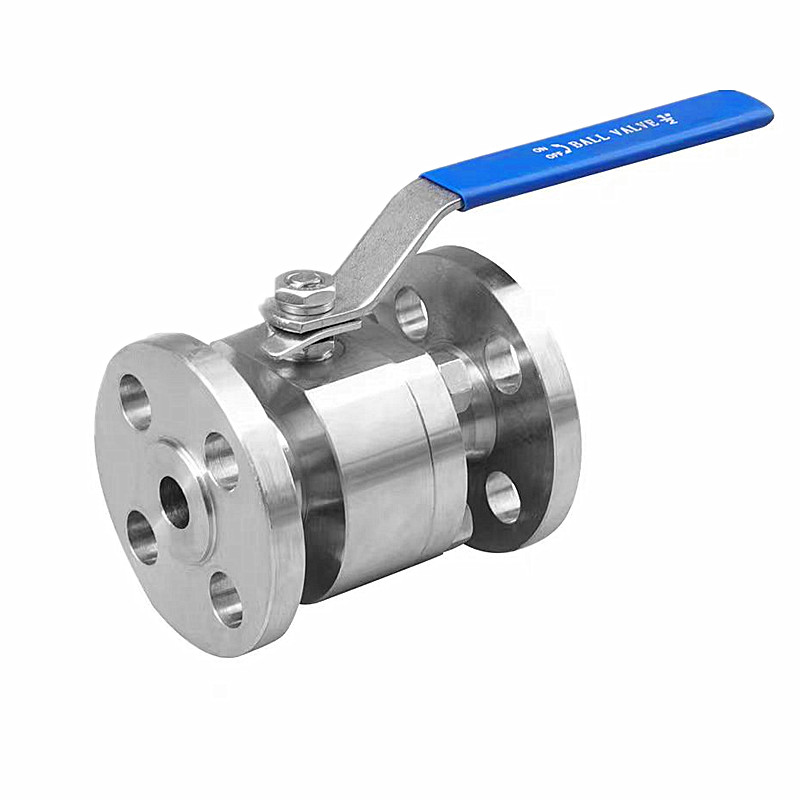

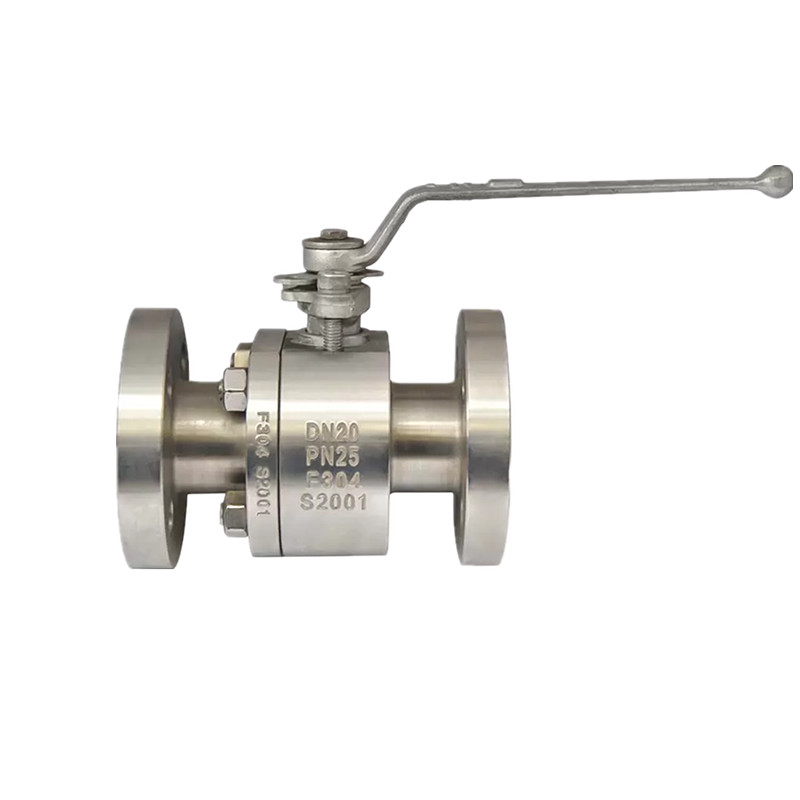

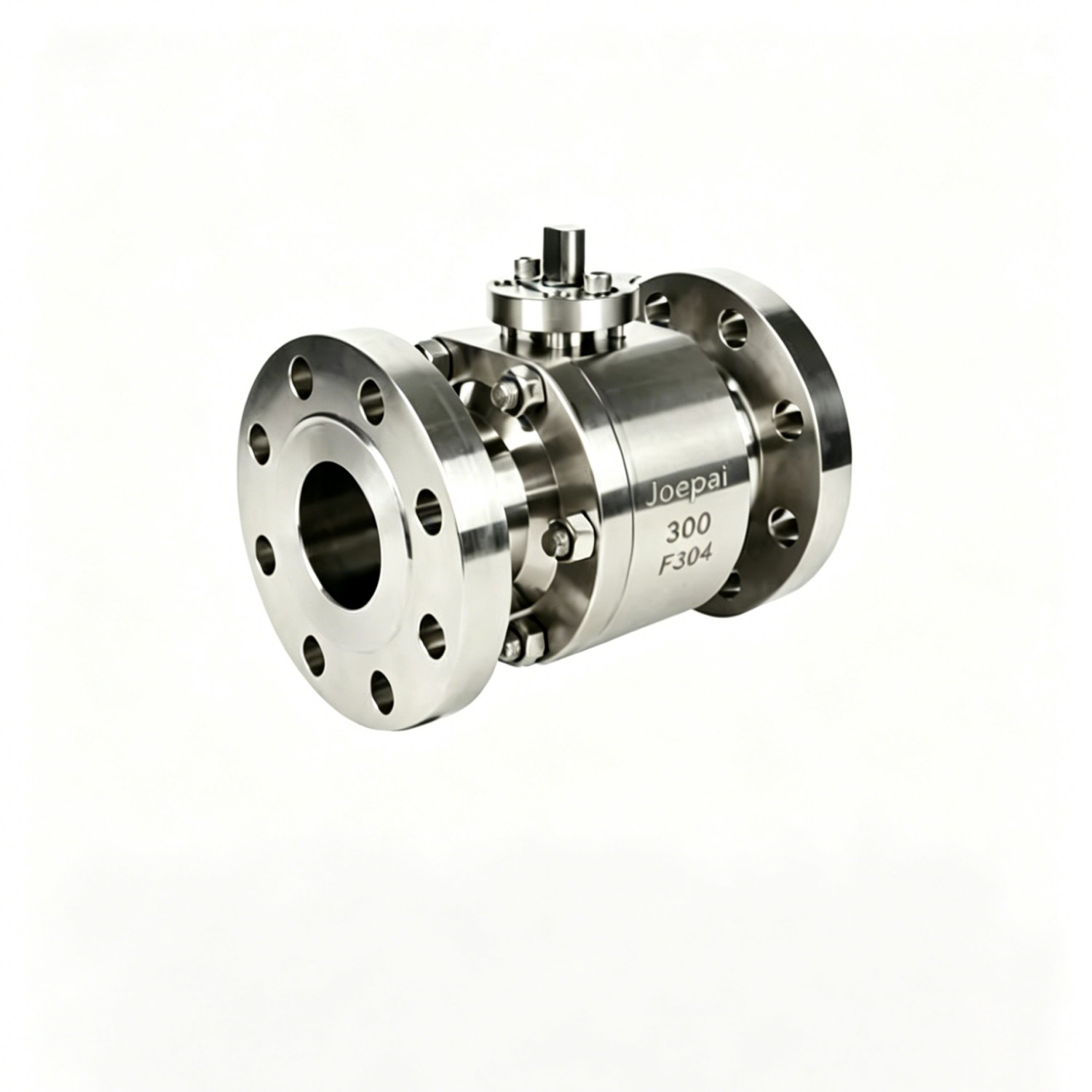

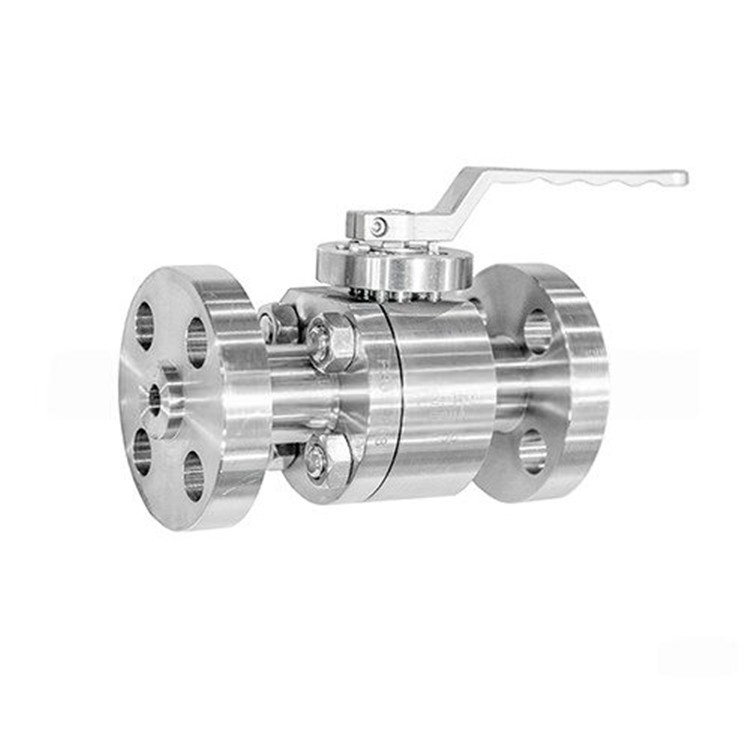

Taottu teräs korkeapaineinen ANSI-laippapalloventtiili

JOEPAI keskittyy räätälöityihin Taottu teräs korkeapaineinen ANSI-laippapalloventtiili, jolla on rikas OEM-kokemus ja kansainvälinen projektin yhteensopivuustietueet. Teollisissa sovelluksissa, joihin liittyy ankarat olosuhteet, kuten korkea paine, korkea lämpötila tai syövyttävät aineet, taotut palloventtiilit ovat usein luotettavampi valinta kuin valuventtiilit. Toisin kuin useimmat valuprosesseja käyttävät palloventtiilit, taotut venttiilit parantavat merkittävästi rakenteellista lujuustaan ​​ja paineenkestoaan ainutlaatuisen valmistusmenetelmän ansiosta. Valitse taottu palloventtiili vaikeisiin olosuhteisiin, joissa turvallisuus, luotettavuus ja enimmäislujuus ovat kiistattomia.

Suunnittelun edut

Korkeapaineiset palloventtiilit on suunniteltu ohjaamaan ja kestämään nesteitä tai kaasuja korkeissa paineissa, tyypillisesti käsittelemään työpaineita, jotka vaihtelevat sadasta tuhanteen naulaan neliötuumalla (psi). Nämä venttiilit on valmistettu ruostumattomasta teräksestä, hiiliteräksestä ja muista erittäin lujista seoksista, jotta varmistetaan vuoto ja ongelmaton toiminta korkeapaineisissa olosuhteissa sekä erinomainen tiivistyskyky ja kestävyys.

Taotun palloventtiilin valinnassa on tärkeää ymmärtää, miten sen valmistusprosessi eroaa valuventtiilien valmistusprosessista. Valettujen venttiilien tapaan taotun palloventtiilin valmistus alkaa yksityiskohtaisesta suunnittelusta ja suunnittelusta, joka on räätälöity erityisiin käyttövaatimuksiin. Asiakkailla on joustavuus valita erilaisista suunnitteluparametreista sovellustarpeidensa mukaan. Tarjoamme taottuja palloventtiilejä useissa eri koossa, paineluokissa, materiaalilaaduissa ja verhoilukokoonpanoissa. Esimerkiksi vakavia taotut palloventtiilejämme on saatavana kooissa ½" - 20", paineluokissa ANSI 150# - 4500#.

Kun venttiilin suunnittelu on valmis, ammattitaitoiset teknikot jatkavat taontaprosessia. Takomiseen liittyy mekaanisen voiman käyttäminen - usein yhdistettynä lämpöön - metallin muotoilemiseksi erittäin lujiksi, tiheiksi komponenteiksi. Sekä venttiilin runko että sisäosat on taottu, mikä johtaa poikkeuksellisen kestäviin, raskaaseen käyttöön tarkoitettuihin venttiileihin, jotka tarjoavat luotettavan suorituskyvyn vaativimmissakin olosuhteissa.

Ominaisuus

Kelluva kiinteä pallo, täysreikä tai pienennysreikä.

ISO5211-asennusalusta toimilaitteen valinnalle Lukituslaitevaihtoehto.

Puhalluskestävä varren muotoilu.

Saatavilla antistaattinen muotoilu ja API 607 ​​Fire Safe Design

Kaksisuuntainen tiivistetyyppi

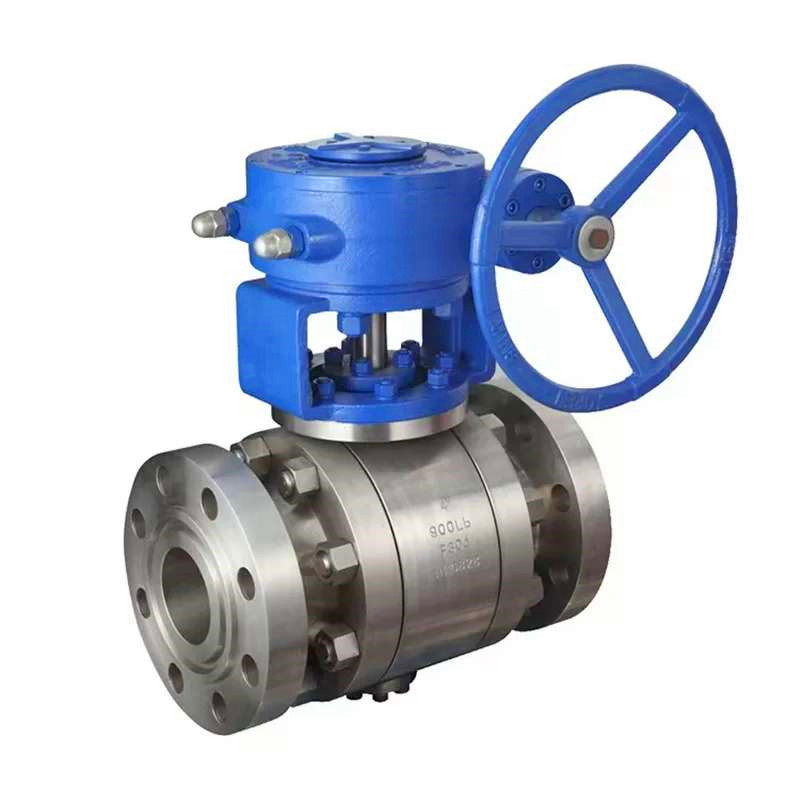

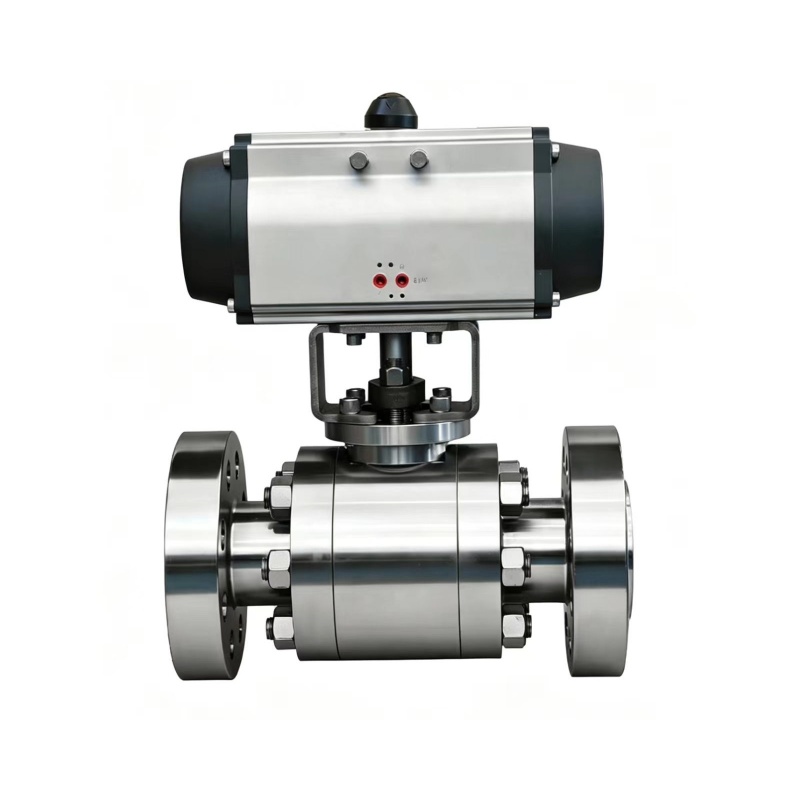

Käyttö: Käsipyörä, kierukkapyörä, pneumaattinen toimilaite ja sähkötoimilaite.

Suunnittelustandardit

Suunnittelustandardi: API 6D, API 608, BS 5351/DIN3357/JIS B2071
Kasvotusten: ASME B16.10/DIN3202/JIS B2002
Laipalliset päät: ASME B16.5, ASME B16.47/DIN2543-2545-2501/JIS B2220
Testaus ja tarkastus: API 598, API 6D/DIN2401/JIS B2003

Suorituskykymääritys

Nimellispaine: 150LB-600LB/PN16~PN100/10K ~ 60K)
Lujuustesti: 1,5PNS-koko: 1/2''-2''(DN15~DN50)
Venttiilin rungon päämateriaali: A105, F304, F316, Duplex ruostumaton teräs
Sopiva väliaine: vesi, höyry, öljy ，Sisältää kuituja, pieni kiinteä aine hiukkasia, lietettä jne
Sopiva lämpötila: -29 ℃ ~ 180 ℃ ； - 29 ℃ ~ 425 ℃ ； -40 ~ 540 ℃

Päämitat

Ctyttö 150LB                                                                                                                                                                                                                                                                                                                                Yksikkö: mm

Ctyttö 300LB                                                                                                                                                                                                                                                                                                                     Yksikkö: mm

Ctyttö 600LB                                                                                                                                                                                                                                                                                                                       Yksikkö: mm

NPS	DN	d	L			LAIPPA						W	H
			RF	RTJ	BW	D	D1	D2	f	b	N-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2"	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
