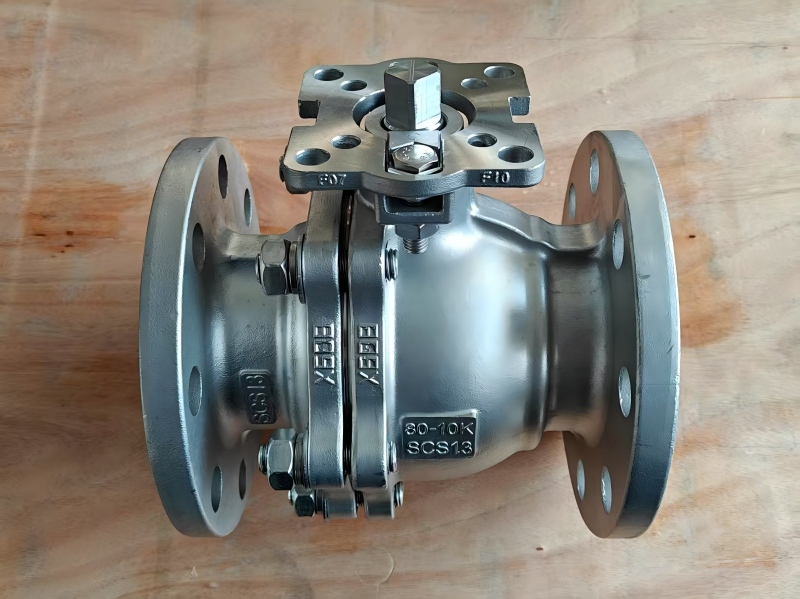

Teollisissa putkistojärjestelmissäLaippapalloventtiilitja Flange Gate Valves ovat molemmat yleisesti käytettyjä venttiileitä, mutta niiden ydinero on sulkuelementissä: palloventtiili käyttää sulkuosanaan palloa, joka pyörii 90 astetta venttiilin keskilinjan ympäri putkilinjan avaamiseksi tai sulkemiseksi. Niistä JIS-laippapalloventtiili, joka on suunniteltu ja valmistettu japanilaisten teollisuusstandardien (JIS) mukaisesti, on laajalti käytössä erilaisissa väliaineissa, kuten vedessä, öljyssä, höyryssä, kemikaaleissa ja maakaasussa kompaktin rakenteensa, luotettavan tiivistyksensä ja helpon toiminnan ansiosta, joka täyttää erilaiset käyttöolosuhteet.
JIS-laippapalloventtiili koostuu pääasiassa avainkomponenteista, kuten venttiilin rungosta, konepellistä, pallosta, karasta, istukasta ja tiivisterenkaasta. Sen toimintaperiaate on: pyörittämällä vartta palloa käännetään 90 astetta, kohdistaen tai kohtisuoraan pallon reiän putkilinjan kanssa, jotta väliaineen virtaus sallitaan tai estetään. Istuimen ja pallon välissä käytetään elastista tiivisterengasta, joka aikaansaa kaksisuuntaisen tiivistyksen jousen esijännityksen ja väliaineen paineen avulla. Varressa on puhalluksenkestävä rakenne ja automaattinen tiivistyspuristusrakenne, joka varmistaa pitkän aikavälin tiivistyksen. Lisäksi voiteluaineen ruiskuttaminen tiivistyspintojen väliin muodostaa öljykalvon, joka paitsi parantaa tiivistystä myös vähentää merkittävästi käyttömomenttia.
JOEPAI, ammattimainen valmistaja on optimoinut JIS-laippapalloventtiilin vuosien teknisen kokemuksen perusteella:
1. Kaksoishuulitiiviste: Parantaa tiivistyskykyä, laajentaa sovellettavien välineiden valikoimaa ja vähentää käyttömomenttia.
2. Puhalluksenkestävä varren rakenne: Pohjakuormitettu rakenne estää varren sinkoutumisen paineen alaisena, ja upotettu PTFE-ohjainholkki vähentää kitkaa tasaisemman toiminnan takaamiseksi.
3. Palonkestävä ja antistaattinen rakenne: Täyttää API 607 -standardit turvallisuuden parantamiseksi; valinnainen korkeatasoinen rakenne mahdollistaa toimilaitteiden suoran asennuksen.
Suunnittelu ja valmistus: JIS B2071, BS5351
Kasvotusten mitat: JIS B2002
Liitoslaipat: JIS B2212, B2214
Testaus ja tarkastus: JIS B2003
Palonkestävä standardi: API 607
| Tuote | Kuvaus |
| Yleiset mallit | Q41, Q47 jne. |
| Rungon materiaalit | WCB, A105, F304, F316, LCB, CF8, CF8M, CF3, CF3M jne. |
| Kokoalue | DN15 – DN350 (½” – 14”) |
| Painealue | 5K, 10K, 20K, 63K |
| Lämpötila-alue | -29°C ~ 350°C (materiaaleista riippuen) |
| Aktivointimenetelmät | Manuaalinen, Vaihteisto, Sähköinen, Pneumaattinen |
Varmistaaksesi venttiilin suorituskyvyn ja käyttöiän, noudata näitä ohjeita asennuksen aikana:
Puhdista putkisto ennen asennusta varmistaaksesi, ettei siihen jää vieraita aineita.
Tarkista venttiilien merkinnät ja suorita täydet avaus-/sulkemistestit.
Kohdista venttiilin laipat putkilinjan laippojen kanssa ja kiristä pultit tasaisesti.
Toimilaitteet (esim. pneumaattiset, sähköiset) tulee asentaa määritettyyn suuntaan.
Käytä venttiiliä useita kertoja asennuksen jälkeen varmistaaksesi tasaisen, sitomattoman toiminnan.
Suorita tiivistystehotestit putkilinjan vaatimusten mukaisesti.
Lisätietoja aiheestaJIS-laippapalloventtiilitekniset tiedot, hinnat ja räätälöidyt ratkaisut, ota meihin yhteyttä saadaksesi ammattimaista valintatukea ja teknistä dokumentaatiota. Tarjoamme JIS-, API-, DIN- ja muiden standardien mukaisia venttiilejä ja voimme suositella sopivinta, kustannustehokkainta venttiilikokoonpanoa erityisten työolosuhteiden perusteella.
