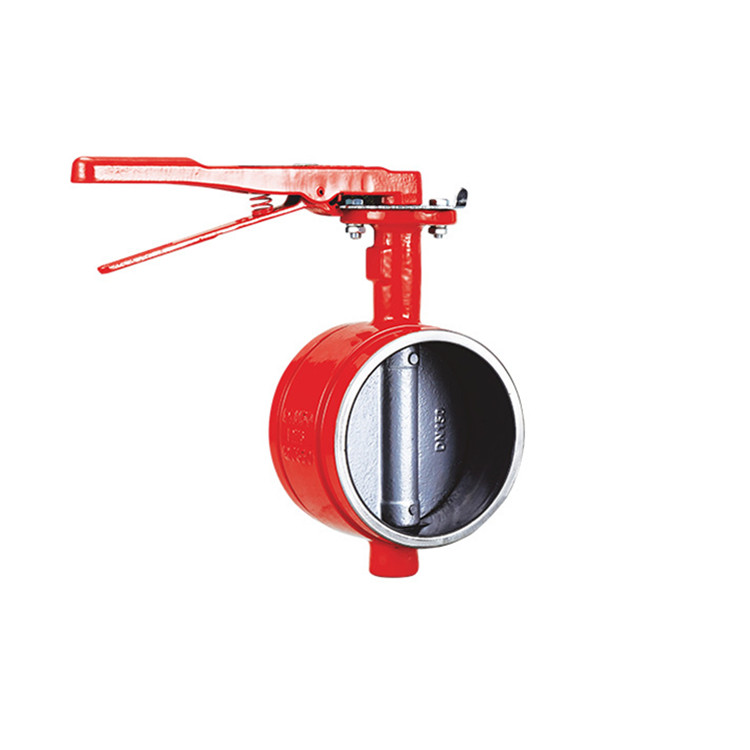

Sprinklerijärjestelmän uritettu signaaliläppäventtiili

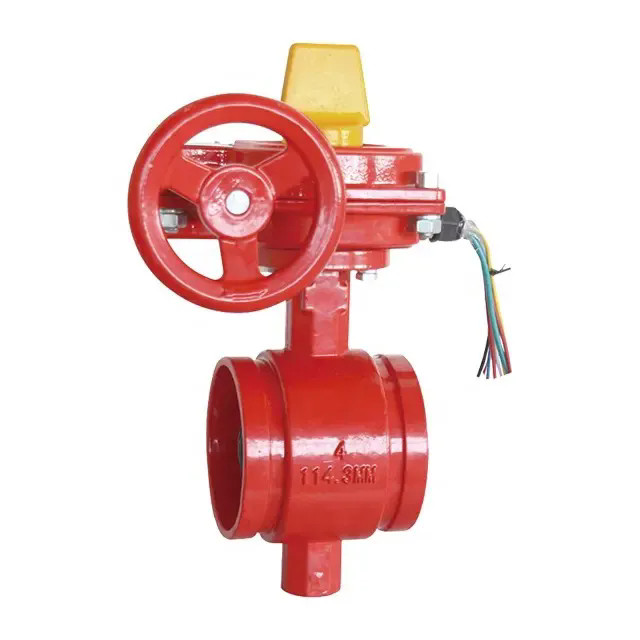

Palontorjuntajärjestelmän uritetut liitososat sisältävät uritetun läppäventtiilin, jossa on hammaspyörän toimilaite ja peukaloinnin estokytkin. JOEPAI:n palosprinklerijärjestelmän uritettu signaaliläppäventtiili edustaa merkittävää edistystä palontorjuntatekniikassa, jossa yhdistyvät tehokas uritettu liitäntärakenne ja signaalivaihteisto. Venttiili on täysin auki tai kiinni, kun kiekkoa käännetään neljänneskierros. Uritettu signaaliläppäventtiili on täysin symmetriaperiaatteella suunniteltu uritettu puristusliitosventtiili. Se on symmetrinen aksiaalisessa keskilinjassa, radiaalisesti keskilinjassa, kaksisuuntainen täyspainetiiviste, jossa on signaalilaite, joka voi antaa venttiilin toiminnan. Sitä käytetään pääasiassa erilaisissa vesihuolto- ja viemäriputkissa, rakennusten palontorjuntajärjestelmissä ja muissa järjestelmissä, erityisesti palosuojausjärjestelmien liittimissä, väliaineen virtauksen katkaisemiseksi ja säätämiseksi.

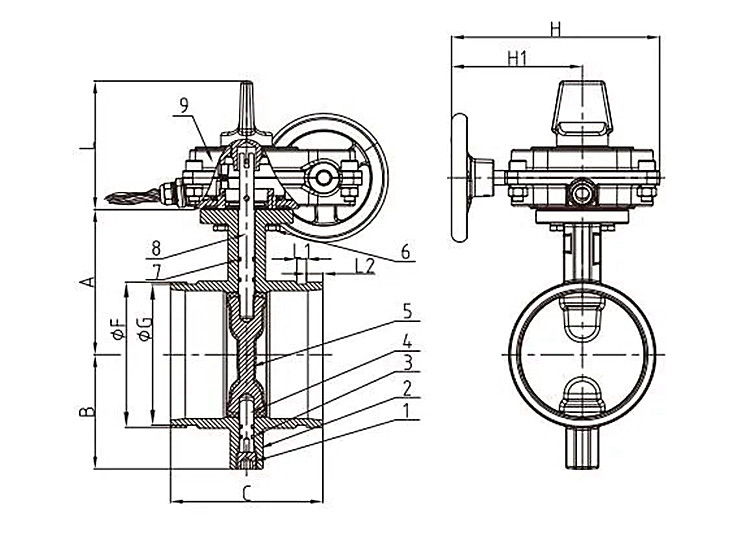

Pääosa ja materiaalit

Tekniset ominaisuudet

Yhteensopiva: ANSI / AWWA C606 Standard Clear Waterway -malli

Liitännät: Uritetut päät, helppo asentaa ja vaihtaa

Suuri tehokas kiertoalue ja pienempi nestevastus

Nopea avaaminen ja sulkeminen, hyvä säätökyky

Pieni avaus- ja sulkemismomentti, mikä säästää työtä.

Koot: 2", 2½", 3", 4", 5", 6", 8", 10", 12"

Suurin käyttöpaine: 21 BAR / 300 PSI (Maksimaalinen testauspaine: 600 PSI) täyttää UL1091 & ULC/ORD-C1091 & FM luokan 1112 Maksimi käyttölämpötila: -20°C - 80°C

Suunnittelustandardi: API 609

Käyttö: Sisä- ja ulkokäyttöön

Epoksipinnoitettu sisä- ja ulkopinta sähköstaattisella suihkeella  yhteensopiva AWWA C550

Istuinlevy joustava EPDM-pinnoitettu

Tehdasasennettu valvontapeukalointikytkinkokoonpano

Ylälaippastandardi ISO5211 / 1

Suunnittelua ja materiaaleja voidaan muuttaa ilman erillistä ilmoitusta

Tekniset tiedot ja suunnitteluominaisuudet

Palosadetinjärjestelmän uritettu signaaliläppäventtiili hyödyntää uritettuja liitoksia, jotka ovat yhteensopivia tavallisten kytkentäjärjestelmien kanssa, mikä lyhentää merkittävästi asennusaikaa perinteisiin laippa- tai kierreliitäntöihin verrattuna. Saatavana kooissa DN50 - DN300 (2" - 12"), signaaliläppäventtiilit säilyttävät paineluokituksen PN16, mikä sopii useimpiin sprinklerijärjestelmävaatimuksiin. Uritetut läppäventtiilit toimivat tehokkaasti lämpötilaparametreissa -10°C - 120°C, ja ne sopivat erilaisiin palontorjuntasovelluksissa esiintyviin ympäristöolosuhteisiin. Paloläppäventtiili koostuu pääasiassa kiekosta, karasta, tiivisterenkaasta ja kotelosta. Varren ja levyn välissä on teleskooppinen tiiviste, joka vähentää tehokkaasti kulumista venttiilin avaamisen ja sulkemisen aikana.

Sovellusskenaariot ja asennusopas

Sprinklerijärjestelmän uritettu signaaliläppäventtiili palvelee olennaisia ​​toimintoja erilaisissa sprinklerijärjestelmäkokoonpanoissa, joissa luotettava virtauksen ohjaus ja sijainnin varmistus ovat ratkaisevan tärkeitä. Ennen kuin käytät paloläppäventtiiliä, poista kaikki roskat varmistaaksesi oikean avauksen ja virtauksen säädön. Käyttäjien tulee kiinnittää huomiota venttiilin avautumis- ja sulkemissuuntaan, joka on yleensä merkitty "auki" ja "kiinni". Avoin tarkoittaa pyörimistä myötäpäivään, kun taas kiinni tarkoittaa pyörimistä vastapäivään. Kun suljet läppäventtiiliä, ole erityisen varovainen, ettet väännä venttiiliä liian lujasti välttääksesi varren rikkoutumisen ja tarpeettoman vaurion. Paloläppäventtiiliä käytettäessä sinun on kiinnitettävä huomiota useisiin varotoimiin. Tarkista ensin ennen käyttöä, että palovesilähde ja putkistot ovat kunnolla esteettömät. Toiseksi, kun sammutat tulipaloa, kiinnitä erityistä huomiota venttiilin avaamiseen ja sulkemiseen välttääksesi liiallisen veden sisäänvirtauksen ja riittämättömän veden ulosvirtauksen, mikä voi vaikuttaa palontorjuntavaikutukseen. Lopuksi paloläppäventtiilit on tarkastettava säännöllisesti oikean toiminnan varmistamiseksi.

Oikea asennus edellyttää huolellista suunnittelua ja toteutusta optimaalisen suorituskyvyn ja luotettavan signaalinsiirron varmistamiseksi. Palontorjuntainsinöörit suosittelevat urallisten signaaliläppäventtiilien asentamista siten, että on riittävä välys käyttö- ja huoltokäyttöön sekä venttiilimekanismiin että sähköliitäntöihin. Sprinkleriventtiilit tulee tukea itsenäisesti lähelle uritettuja liitoksia jännityksen siirtymisen estämiseksi venttiilin runkoon. Asennustiimien on varmistettava oikea kohdistus liitäntäputkien kanssa ja varmistettava, että sähköliitännät on kunnolla tiivistetty ja suojattu ympäristötekijöiltä. Signaaliläppäventtiilit vaativat oikean johdotuksen palohälytyskeskukseen valmistajan ohjeiden ja paikallisten sähkömääräysten mukaisesti. Näiden urillisten läppäventtiileiden säännölliset huoltoprotokollat ​​sisältävät neljännesvuosittaiset visuaaliset tarkastukset, vuosittaiset toimintatestit ja signaalin lähetyksen tarkkuuden varmistamisen jatkuvan järjestelmän luotettavuuden varmistamiseksi.

Huolto ja hoito

Paloläppäventtiilin normaalin toiminnan varmistamiseksi on välttämätöntä suorittaa säännölliset tarkastukset ja huollot. Tarkastuksessa tulee kiinnittää erityistä huomiota venttiilin istukan ja tiivisterenkaan kuntoon. Jos venttiilin istukassa tai tiivisterenkaassa havaitaan vaurioita tai kulumia, ne on vaihdettava viipymättä. Ruosteen ja korroosion estämiseksi levitä ruosteenestoöljyä tai kerosiinia, jos paloläppäventtiiliä ei käytetä pitkään aikaan. Pitkäaikaisen varastoinnin jälkeen venttiiliä tulee käyttää määräajoin, jotta estetään takertuminen tai avaamisvaikeudet.
