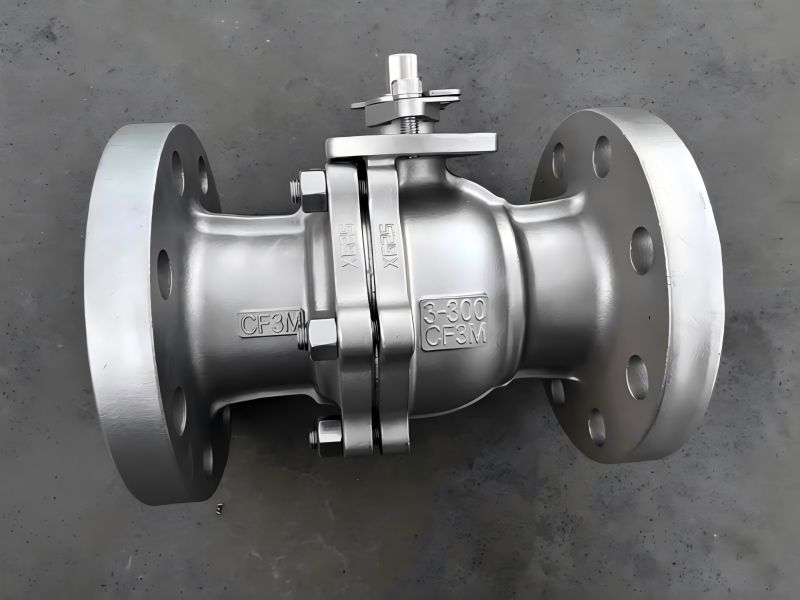

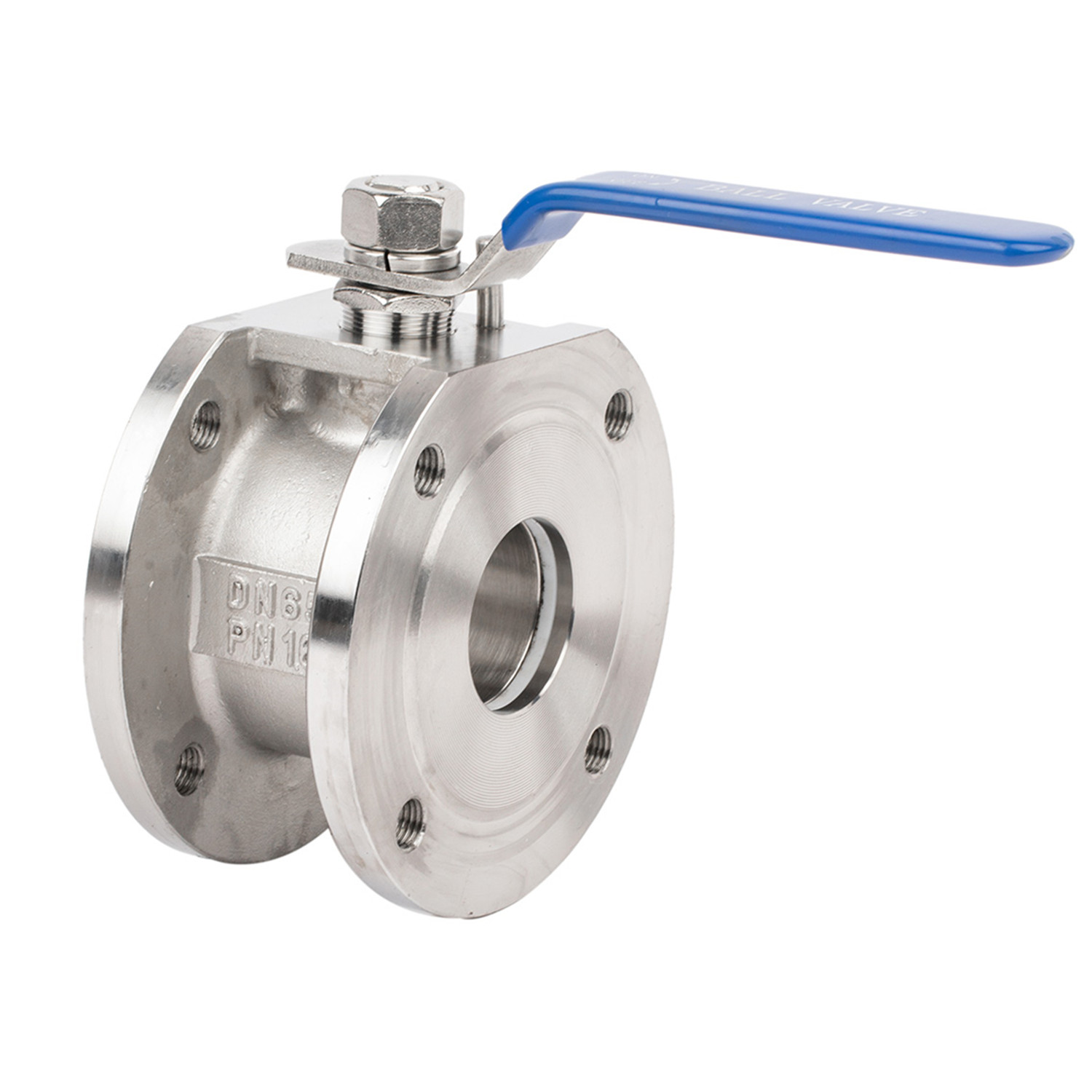

Ruostumattomasta teräksestä valmistettu palloventtiilirungot käyttävät tavallisesti SS304, SS304L, SS316, SS316L, SS2205 (S31803) ja SS2507 (S32750) duplex ruostumatonta terästä. Venttiilin istukat on enimmäkseen valmistettu suurimolekyylisistä polymeerimateriaaleista, kuten PTFE (polytetrafluorieteeni), PPL (poly-p-phenylene) tai PEEK (polyeetterieetteriketoni), jotka tarjoavat hyvän tiivistyskyvyn. Niitä käytetään kaasumaisten tai nestemäisten väliaineiden kuljettamiseen tarkoitetuissa putkistoissa manuaalisella, kierukkavaihteella, pneumaattisella, sähköisellä tai hydraulisella toimituksella.
Rannikkojalostamon rutiinihuoltotarkastuksessa teknikot havaitsivat hienoja halkeamia klooripitoista väliainetta kuljettavan putkilinjan palloventtiilin rungossa. Testaus paljasti, että kyseessä oli kloridijännityskorroosiohalkeilu. Tämä alle kolme vuotta käytössä ollut venttiili melkein aiheutti vakavan turvallisuusonnettomuuden.
Tämä on todellinen riski, jonka petrokemian teollisuus saattaa kohdata venttiilien valinnassa, ja oikean materiaalin ja tiivistysratkaisun valinta on ensimmäinen puolustuslinja tällaisia vaaroja vastaan. Tämä artikkeli alkaa petrokemian teollisuuden erityisistä käyttöolosuhteista ja selittää yksityiskohtaisesti, kuinka ruostumattomasta teräksestä valmistetut palloventtiilit valitaan tieteellisesti.
Petrokemian teollisuudessa väliaineilla on usein vahvat syövyttävät ominaisuudet, korkea lämpötila ja korkea paine, eikä yksikään "ruostumaton teräs" riitä takaamaan turvallisuutta. Erilaisilla ruostumattomasta teräksestä valmistetuilla palloventtiileillä on omat käyttörajansa, ja väärä materiaalivalinta voi johtaa katastrofaalisiin seurauksiin. Seuraavassa on analyysi eri ruostumattoman teräksen materiaalien korroosionkestävyydestä:
Austeniittinen teräs (304/316-sarja): Suurin ero SS304:n ja SS304L:n välillä on hiilipitoisuus; SS304L:ssä on pienempi hiilipitoisuus, mikä antaa SS304L:lle paremman korroosionkestävyyden hitsauksen jälkeen. SS316 ja SS316L sisältävät molybdeeniä (Mo), joka parantaa korroosionkestävyyttä erityisesti klorideja vastaan. Avain valinnassa on huomioida väliaineen kloridi-ionipitoisuus ja happamuus sekä tarve kestämään rakeiden välistä korroosiota hitsauksen jälkeen (valitse L-tyypit).
Duplex ruostumaton teräs (2205/2507-sarja): SS2205 (S31803) ja SS2507 (S32750), jotka sisältävät runsaasti kromia, nikkeliä ja molybdeeniä, tarjoavat erinomaisen lujuuden ja korroosionkestävyyden. Keskeinen valintakriteeri on kloridijännitekorroosiohalkeilu (SCC), tyypillinen riski petrokemian teollisuudessa ja sovelluksissa, jotka vaativat korkeampaa lujuutta tai painekykyä.
Materiaalin suorituskyvyn vertailu:
| Materiaalityyppi | Tyypillinen arvosana | Kloridin jännityskorroosion halkeilukestävyys | Sovellettava lämpötila-alue | Pääsovellusskenaariot |
| Normaali austeniitti | 304/L | Heikko | -196 ℃ - 400 ℃ | Yleiset vesi-, höyry-, ilmajärjestelmät |
| Molybdeenilla tehostettu austeniitti | 316/L | Keskikokoinen | -196 ℃ - 400 ℃ | Merivesi, kloridia sisältävät väliaineet, heikosti happamat ympäristöt |
| Standard duplex-teräs | 2205 | Vahva | -50 ℃ - 300 ℃ | Petrokemian kloridia sisältävät väliaineet, öljyn ja kaasun tuotettu vesi |
| Super Duplex Steel | 2507 | Erittäin vahva | -50 ℃ - 300 ℃ | Korkean pitoisuuden kloridit, vahvat happamat ympäristöt |
Jos materiaalin valinta on ensimmäinen puolustuslinja venttiileille, tiivistejärjestelmä on viimeinen puolustuslinja "nollavuotojen" varmistamiseksi. Petrokemian teollisuudessa vuoto ei merkitse vain materiaalihävikkiä, vaan se voi johtaa myös turvallisuus- ja ympäristöonnettomuuksiin.
Monikerroksinen tiivistysjärjestelmämme tarjoaa räätälöityjä ratkaisuja erilaisiin käyttöolosuhteisiin:
Ensimmäinen kerros: Ytimen tiivistystekniikka: Vahvistettua PTFE-, PPL- tai PEEK-materiaalia ja muita polymeerimateriaaleja käyttämällä valitaan sopivin tiivistysratkaisu materiaalin ominaisuuksien perusteella. PPL-materiaali kestää korkeita lämpötiloja yli 290 ℃ pitkiä aikoja, mikä ratkaisee perinteisen PTFE:n "kylmävirtausongelman".
Toinen kerros: Rakenteellinen vahvistussuunnittelu: Kelluvat palloventtiilit luottavat väliaineen paineeseen itsekiristyvän tiivistyksen saavuttamiseksi; Kiinteissä palloventtiileissä käytetään kaksoismäntävaikutelmaa (DPE) ja järjestelmän painetta tiivistysvaikutuksen parantamiseksi. Erityiset elastiset kuormitetut venttiilin istukat kompensoivat automaattisesti kulumista ja säilyttävät pitkän aikavälin tiivistystehokkuuden.
Kolmas kerros: Paloturvajärjestelmä: Palonkestävä rakenne, joka on API 607/6FA -standardien mukainen. Kun pehmeä tiiviste palaa tulipalon vuoksi, metalli-metalli toisiotiivisterakenne kytkeytyy automaattisesti estämään katastrofaaliset vuodot. Mukana on myös antistaattinen laite, joka johtaa staattista sähköä maahan.
Neljäs kerros: Hätäturvamekanismi: Putoamista estävä varsirakenne varmistaa, että venttiilin varsi ei pääse ulos epänormaalin paineen alaisena; automaattinen kaviteetin paineenalennustoiminto estää materiaalin lämpölaajenemisen aiheuttaman paineen nousun.
Todellinen luotettavuus rakentuu tiukoille valmistusstandardeille ja laadunvalvontajärjestelmälle. Meidänruostumattomasta teräksestä valmistetut palloventtiilitkäy läpi useita laadunvalvontavaiheita raaka-aineista valmiisiin tuotteisiin, mikä varmistaa, että jokainen venttiili täyttää tai ylittää alan standardit. Tiukkojen standardien noudattaminen: Tuotesuunnittelu ja valmistus noudattavat tiukasti kansainvälisiä standardeja, kuten API 6D, API 608 ja ASME B16.34, ja täyttävät samalla myös kotimaisten standardien, kuten GB/T 12237, vaatimukset.
Monitasoinen testaus ja todentaminen: Jokainen venttiili käy läpi tiukat testit ennen tehtaalta lähtöä, mukaan lukien vaipan lujuustesti (1,5 kertaa nimellispaine) ja tiivistystehotesti (kaksisuuntainen tiivistystesti).
Petrokemian teollisuuden monimutkaiset toimintaolosuhteet edellyttävät venttiilitoimittajilta standardituotteiden lisäksi myös kohdennettuja ratkaisuja. Olemme kehittäneet sarjan ammattimaisia konfigurointivaihtoehtoja petrokemian teollisuuden erityistarpeiden täyttämiseksi.
Rikkikorroosioympäristöihin: Tarjoamme materiaaleja, jotka kestävät rikkijännityskorroosiota ja vähennämme materiaalien herkkyyttä sulfidijännityskorroosiohalkeilulle erityisillä lämpökäsittelyprosesseilla.
Matalissa lämpötiloissa: LNG:n kaltaisissa sovelluksissa käytämme kryogeenisillä prosesseilla käsiteltyjä materiaaleja ja erityisesti suunniteltuja matalan lämpötilan tiivistysrakenteita varmistaaksemme luotettavan toiminnan jopa -196 °C:n ympäristöissä.
Korkeataajuiseen käyttöön: Toistuvaa avaamista ja sulkemista vaativissa sovelluksissa käytämme pienivääntömomentteja ja kulutusta kestäviä tehostettuja tiivistemateriaaleja pidentääksemme merkittävästi venttiilin käyttöikää.
