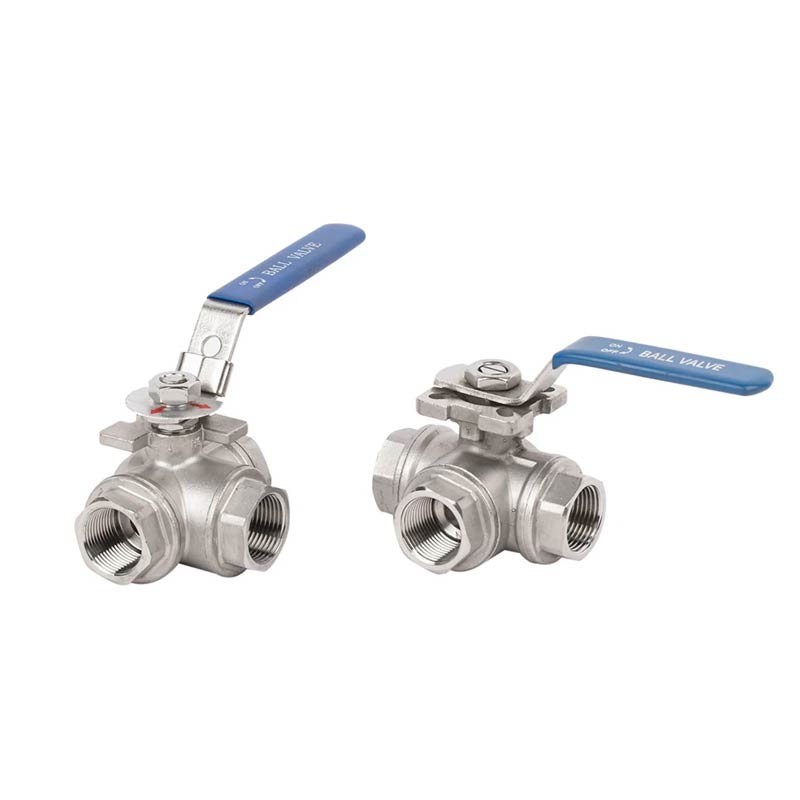

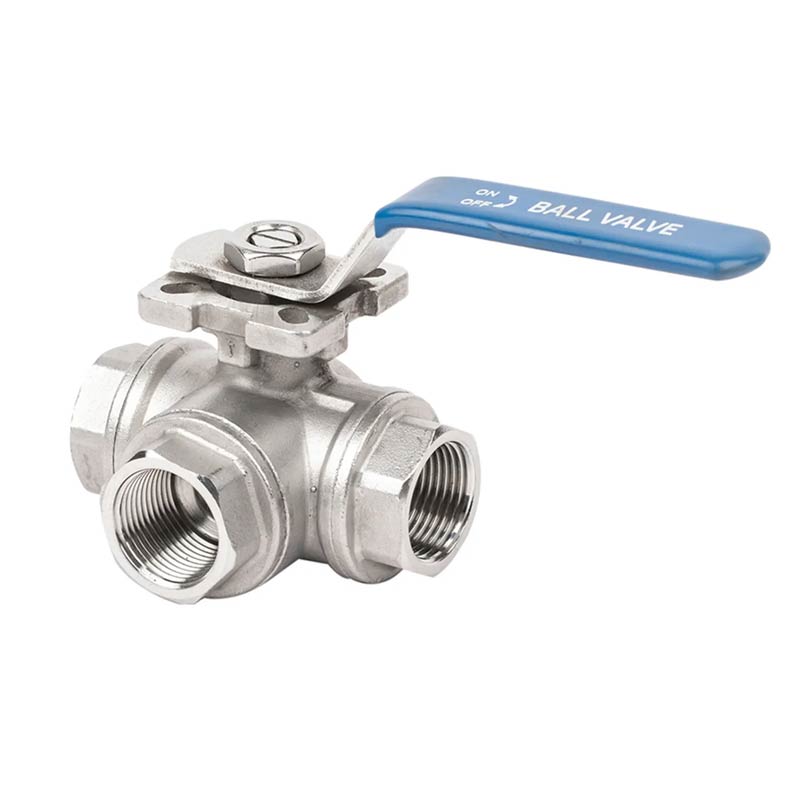

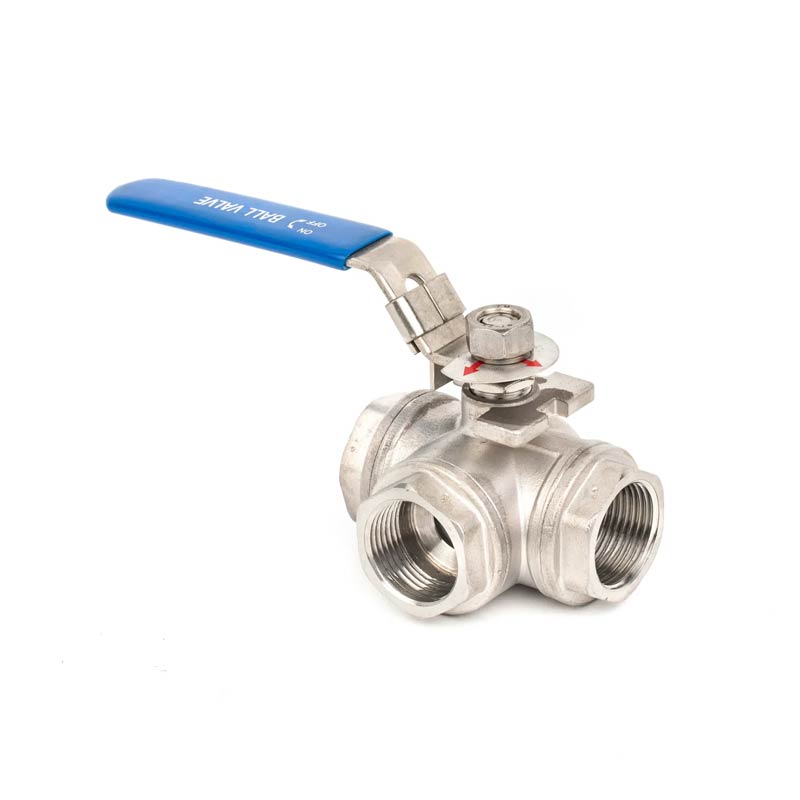

Manuaalinen ruostumattomasta teräksestä valmistettu kolmitiepalloventtiili, valmistettu Kiinan tehtaalla nimeltä JOEPAI, jaetaan T-muotoiseen ja L-muotoiseen. T-muotoinen purkki yhdistä kolme kohtisuoraa putkea ja katkaise kolmas kanava, jolla on rooli kääntämisessä ja yhdistämisessä. Kolmitiepalloventtiilityyppi voi yhdistää vain kaksi putket, jotka ovat kohtisuorassa toisiinsa nähden eivätkä pysty ylläpitämään kolmannen putken yhteenliittäminen samanaikaisesti. Se soittaa vain a jakelun rooli.
Manuaalisen ruostumattomasta teräksestä varustetun kolmisuuntaisen pallon toimintaperiaate Venttiilin on tarkoitus pyörittää venttiilin sydäntä, jotta venttiili on esteetön tai tukossa. Palloventtiilikytkimet ovat kevyitä, kooltaan pieniä, niistä voidaan valmistaa suuria halkaisijat, luotettava tiivistys, yksinkertainen rakenne, helppo huoltaa ja tiivistyspinta ja pallomainen pinta ovat usein suljetussa tilassa, mikä media ei helposti syövytä sitä. Niitä käytetään laajasti eri teollisuudenaloilla. Kaksisuuntaisia palloventtiilejä käytetään pääasiassa putkistoissa katkaisemaan, jakamaan ja muuttaa materiaalin virtaussuuntaa.
1. Kolmitiepalloventtiilissä on käyttäjäystävällinen kierreliitos, joka helpottaa asennusta, huoltoa ja varmistaa vuotamattoman toiminnan.
2. Kolmitiepalloventtiilit on jaettu T-muotoisiin ja L-muotoisiin
pitkä käyttöikä, suuri virtauskapasiteetti ja alhainen vastus
3. Tarkkuustyöstetty pallo ja istukat varmistavat kahvan tasaisen pyörimisen ja luotettavan tiivistyksen minimoiden nestevuodon.
4. Soveltuu kemialliseen käsittelyyn, öljyyn, vedenkäsittelyyn ja muihin teollisuuden nestejärjestelmiin.
5. Tarjoaa korkean suorituskyvyn kilpailukykyiseen hintaan ja tukee OEM/ODM-pyyntöjä ja mukautettuja kokoonpanoja.
Sijoitusvalurunko
Käyttöpaine 1000 PSI tai W.O.G.
Säädettävä varren tiiviste
Puhdas teflon tiivisteet ja istuimet
Lämpötila-alue: -60 - 450 °F
Puhalluksenkestävä varsi, kiinteä pallo asiakkaan pyynnöstä
Lukituslaitteen kahva (lisävaruste)
| 1 | Runko | CF8/CF8M | 8 | Varsi | SS304/SS316/SS |
| 2 | Korkki | CF8/CF8M | 9 | Työntöaluslevy | PTFE |
| 3 | Korkki | CF8/CF8M | 10 | Pakkaus | PTFE |
| 4 | Pallo | SS304/SS316/SS | 11 | Gland | SS304/SS |
| 5 | Istuin | PTFE | 12 | Varren pähkinä | SS304/SS |
| 6 | Tiiviste-A | PTFE | 13 | Block Only Retreat | SS304/SS |
| 7 | Tiiviste-B | PTFE |
| NPS | D | L | h1 | h2 | E | Ra | Rb | Rc | Rd | K |
| 1/2" | 15 | 73.5 | 36.75 | 9 | 39 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 20 | 82.5 | 39.75 | 9 | 47.5 | 18 | 21 | 3 | 3 | 9 |
| 1" | 25 | 89 | 47.25 | 11 | 53 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4" | 32 | 125.5 | 56 | 11 | 75 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2" | 40 | 139 | 71.5 | 14 | 86.5 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 154.5 | 77 | 14 | 98 | 25 | 35 | 3.5 | 4.5 | 14 |

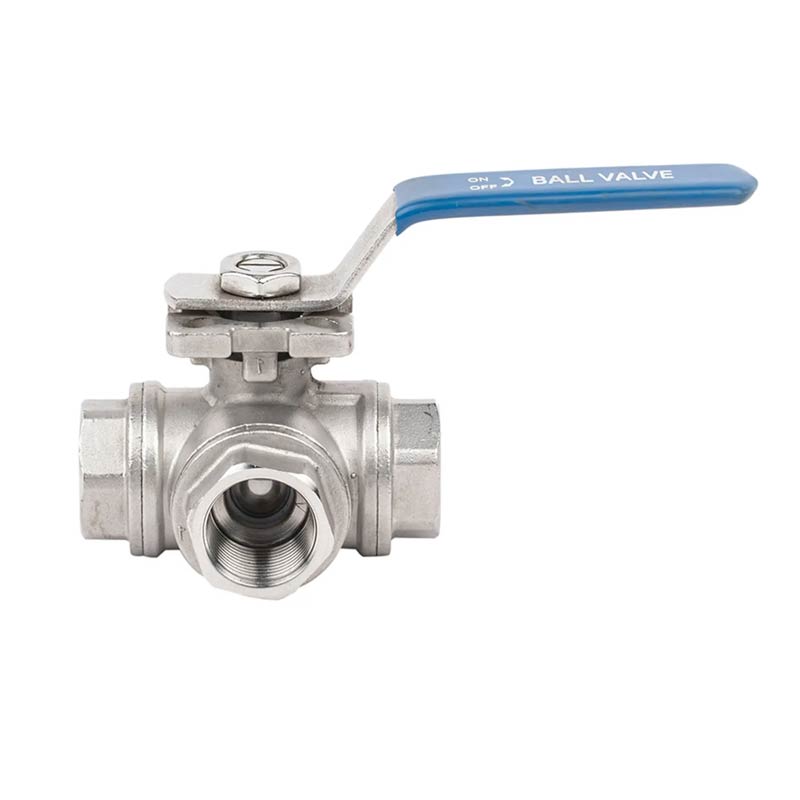

| Tuotteen nimi | 3-tie ruostumattomasta teräksestä valmistettu kierrepalloventtiili |
| 1. Materiaali | Ruostumaton teräs 304/316/304L/316L (CF8/CF8M/CF3/CF3M) |
| 2. Koko | 1/4''~4'' (DN6~DN100) |
| 3. Sertifikaatti | ISO9001 & CE&KC |
| 4. Portti | Supistettu/täysi portti |
| 5. Käyttöpaine | 1000 PSI (PN63/6.3Mpa) |
| 6. Yhteys päättyy | NPT/BSP/BSPT/DIN259/DIN2999 |
| 7. Työlämpötila | -20-300 astetta |
| 8. Sopiva väliaine | Vesi, maakaasu, öljy ja jotain syövyttävää nestettä |
| 9. Tiiviste | PTFE, RPTFE, PPL |
| 10. Lukitus | Vaihtoehto |
| 11. Tarkastus ja testaus | API598:n mukaan |
| Lähetys | |
| Toimitusaika | 20-30 päivää |
| Paketti | Tavallinen vientivanerikotelo |
| Lähetyssatama | Ningbo/Shanghai, Kiina |
| Toimitusehdot | Exw, FOB, CFR, CIF jne. |
| Maksuehdot | T/T, Western Union jne. |
| 30 % ennakkomaksu, 70 % saldo ennen toimitusta tai kopiota vastaan BL:stä | |
| Takuu | 18 kuukautta tehtaalta lähtemisen jälkeen |
| Etu | OEM soveltuu |
| muut | Valmistamme myös laippapalloventtiilejä, luistiventtiilejä, maapalloventtiilejä, Takaiskuventtiili, palopostiventtiili, tehostinventtiili, täysin hitsattu Palloventtiili & Y-siivilä jne. |
