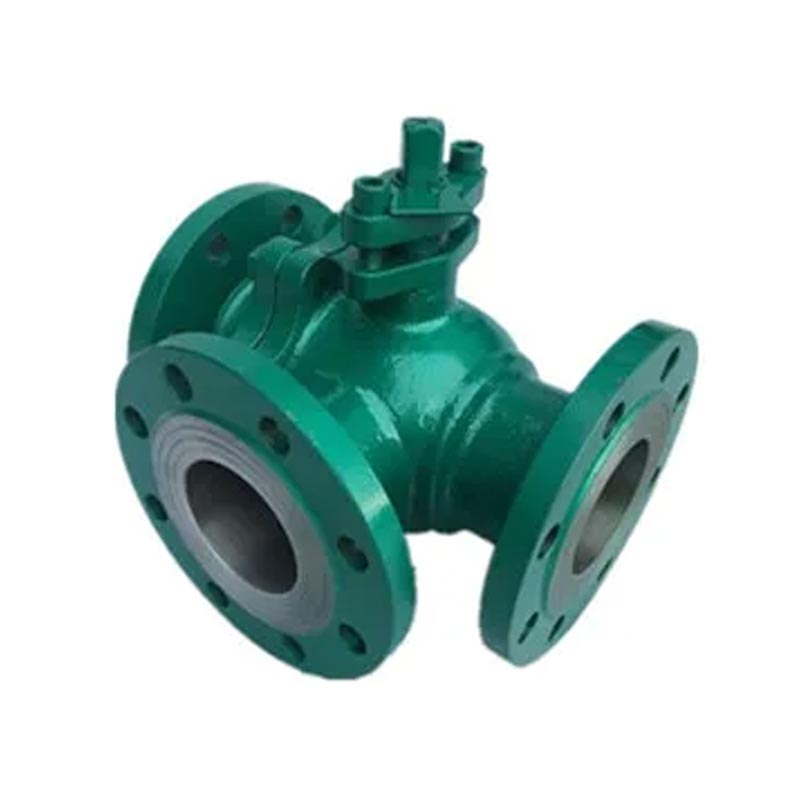

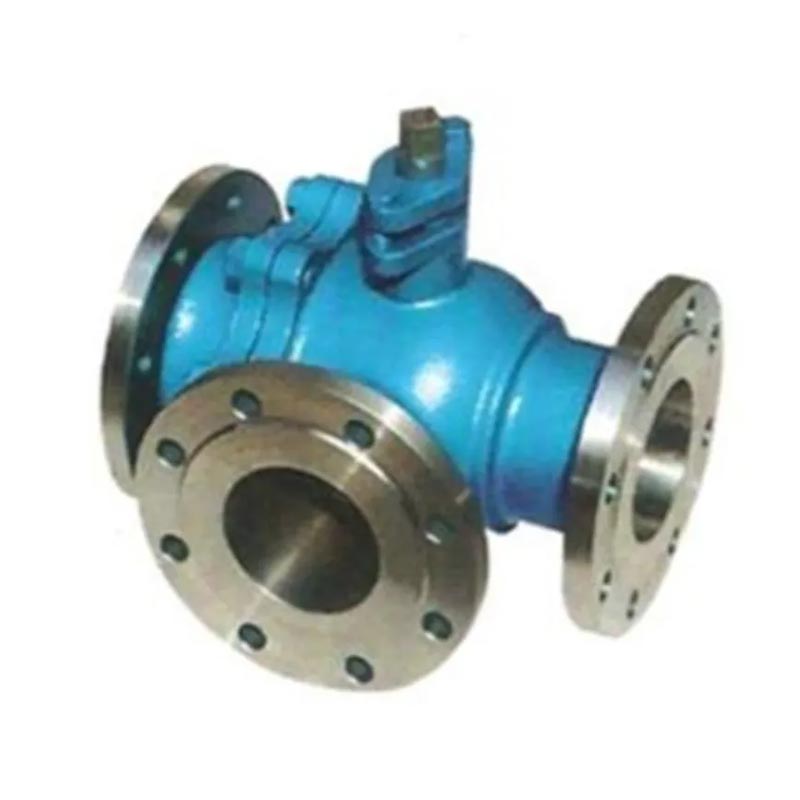

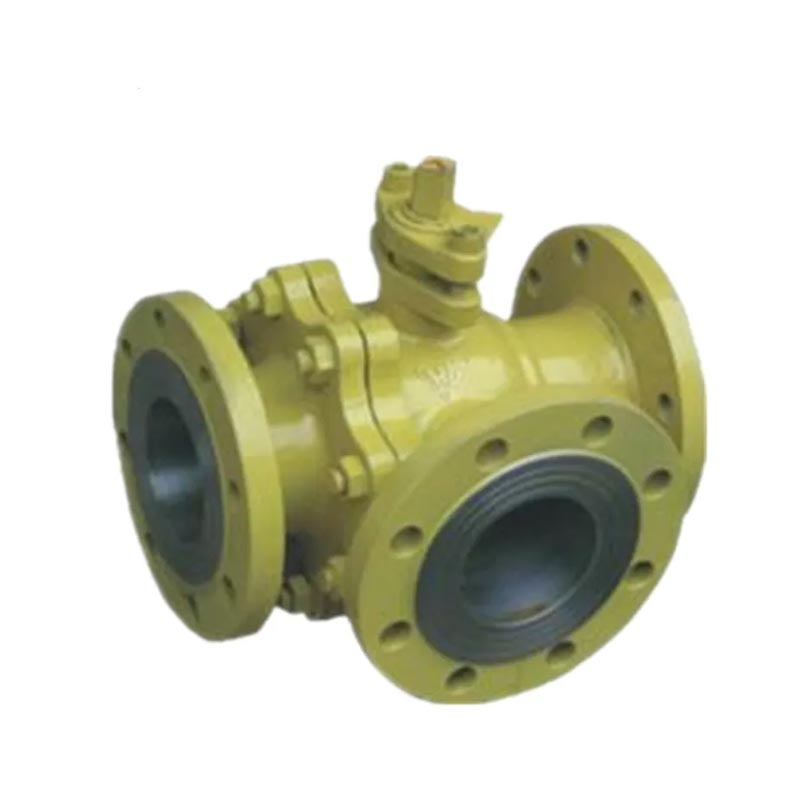

Kiina Joepai PN16 Laipalla vuorattu kolmipäinen palloventtiili on joustavan virtauksen edut Ohjaus, korkea tiivistysteho ja vakiolaipan rajapinta, tekemällä siitä Ihanteellinen venttiili monikanavaiseen nesteen aikatauluun teollisuusautomaatiossa järjestelmät.
Palloventtiili L-muotoisella virtauskanavalla omaksuu
2-puolinen paikka. Käytetään pääasiassa virtauspolkujen kääntämiseen.
Kolmisuuntainen palloventtiili, jossa on t-muotoinen virtauskanava
4-face-venttiilin istuin, tasapainoisella voimalla luotettavan tiivistyksen varmistamiseksi
suljettu kanava. Käytetään pääasiassa ohjaamiseen, sekoittamiseen, kääntämiseen ja täysin avoimeen
kolme kanavaa.
Tekniikat:
Tyyppi: Q45F, Q345F, Q645F, Q945F
BORE: NPS½ ~ NPS6, DN15 ~ DN150
Luokitus: Luokka150 ~ Class300, PN16 ~ PN40
Materiaali: hiiliteräs, ruostumaton teräs, seosteräs, duplex ruostumaton
Teräs

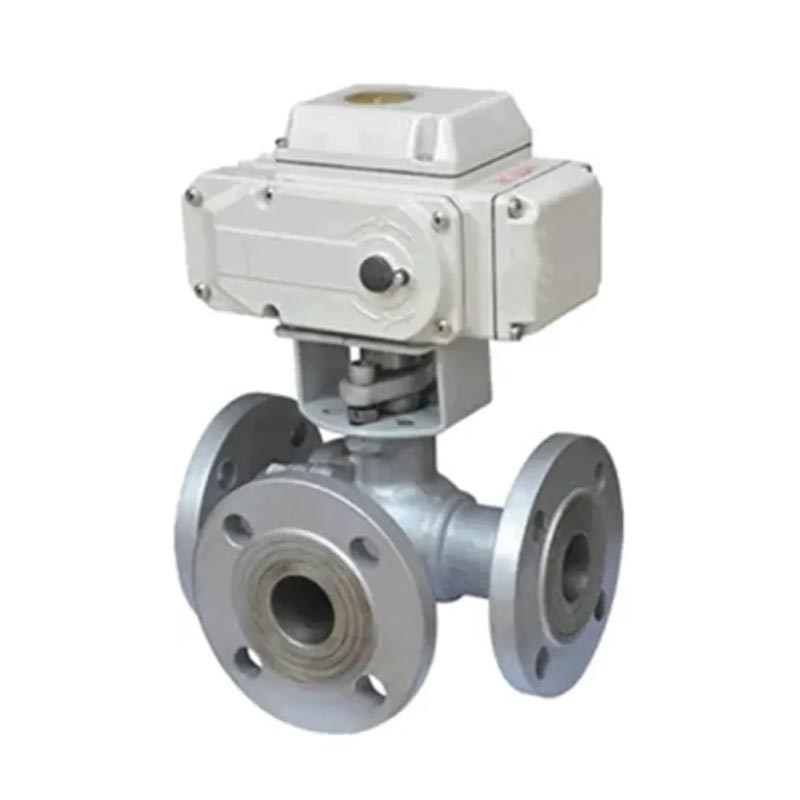

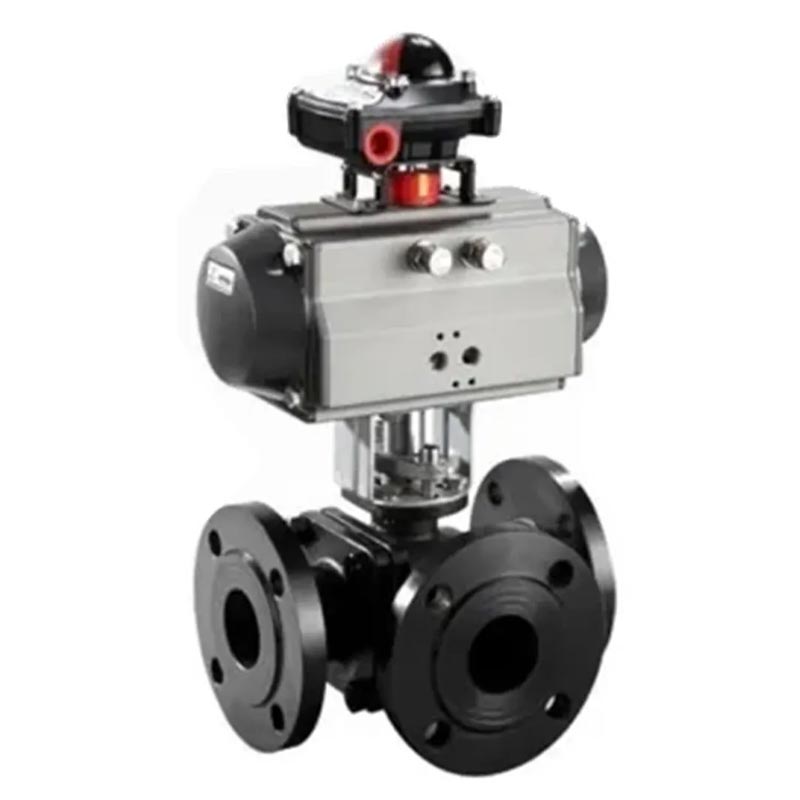

Käyttö: Manuaalinen, vaihdekäyttöinen, sähkökäyttöinen, pneumaattinen käyttö
Sovellettavissa: Öljy, kemiallinen, maakaasu, petrokemiallinen, hiilikemikaali ja niin
-lla
| 1 | Vartalo | WCB/CF8/CF8M | 8 | Varsi | SS304/SS316/SS |
| 2 | Korkki | WCB/CF8/CF8M | 9 | Työntöpesukone | Ptfe |
| 3 | Korkki | WCB/CF8/CF8M | 10 | Pakkaus | Ptfe |
| 4 | Pallo | SS304/SS316/SS | 11 | Rauhanen | SS304/SS |
| 5 | Istuin | Ptfe | 12 | Varren mutteri | SS304/SS |
| 6 | Tiiviste-A | Ptfe | 13 | Vain perääntyä | SS304/SS |
| 7 | Tiiviste-B | Ptfe | |||
| Koko | sisä- | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| mm | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L/L1 (RF/BW) | sisä- | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| mm | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| L2 (RTJ) | sisä- | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| mm | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | sisä- | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| mm | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | sisä- | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| mm | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| WT (kg) | RF/RTJ | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| Bw | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / |
