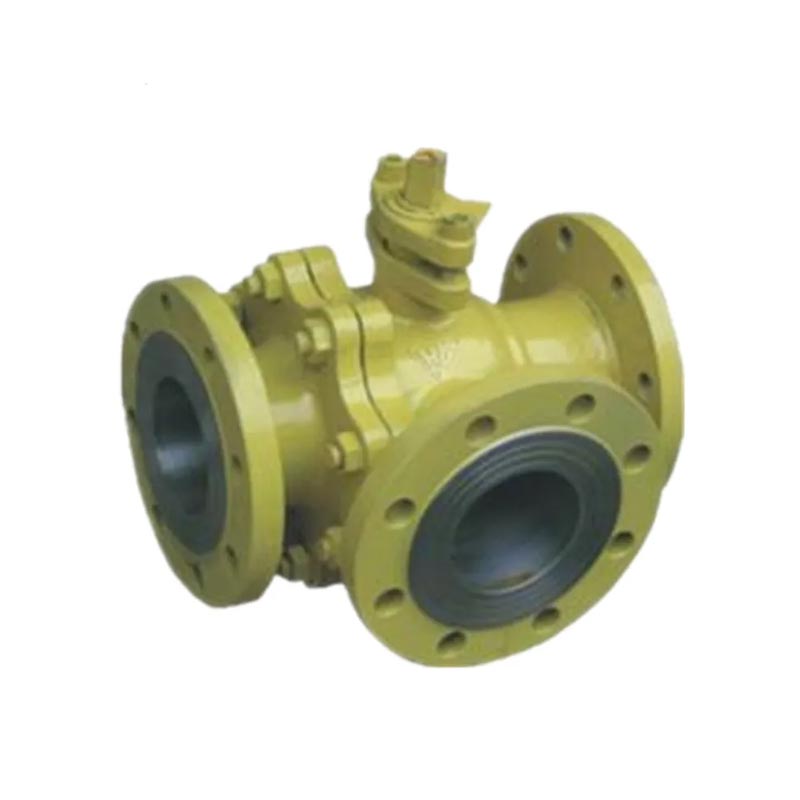

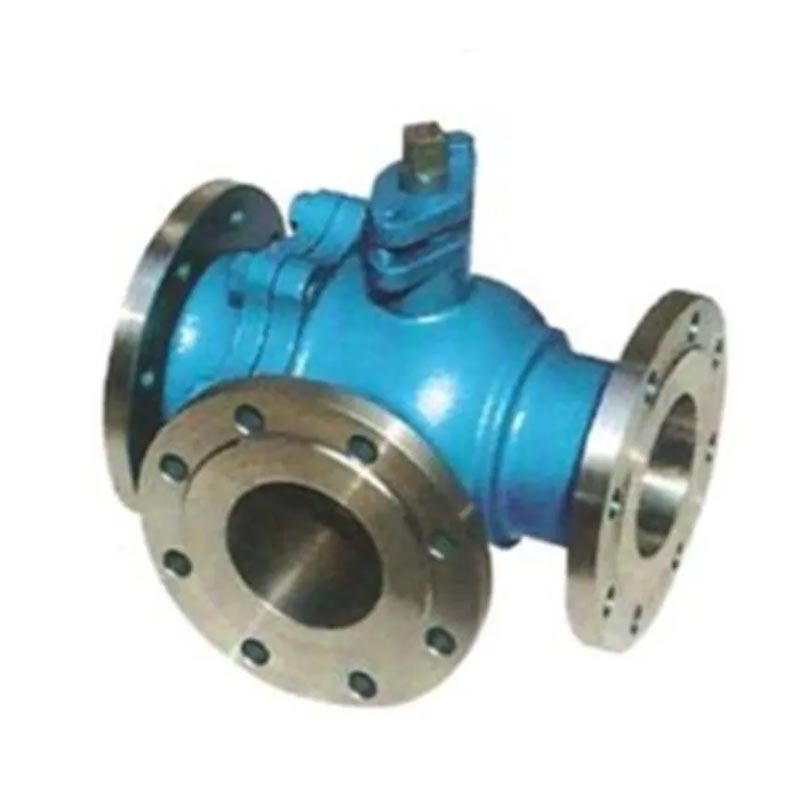

Joepai korkealaatuinen hiiliteräs laipattu kolminkertainen palloventtiili (WCB -materiaali) on suunniteltu teollisuusjärjestelmille, jotka vaativat monikanavaista vaihtoa tai funktiot. Se tukee T-muotoisia tai L-muotoisia kanavarakenteita ja voi joustavasti hallita väliaineiden virtaussuunta ja virtausnopeutta. Tuote kohtaa erilaisia painetasoja PN16: sta PN40: een ja käyttää vakiolaippoja yhteyden vuoksi. Sitä käytetään laajasti öljy-, kemikaalissa, vesihuoltossa, Teho- ja prosessiputkistot tehokkaan nesteen kytkemisen ja järjestelmän saavuttamiseksi integraatio.

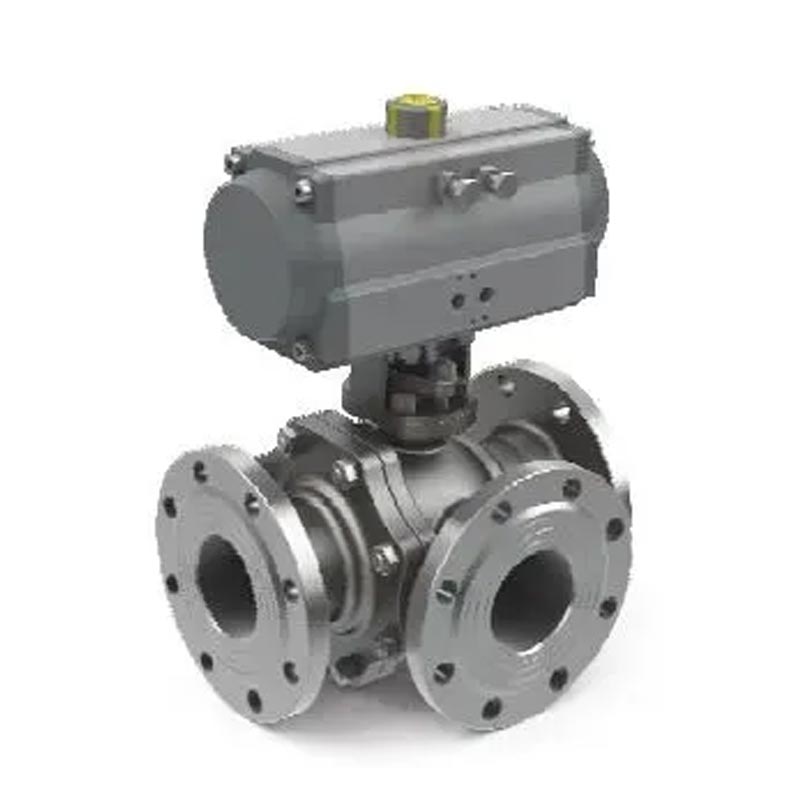

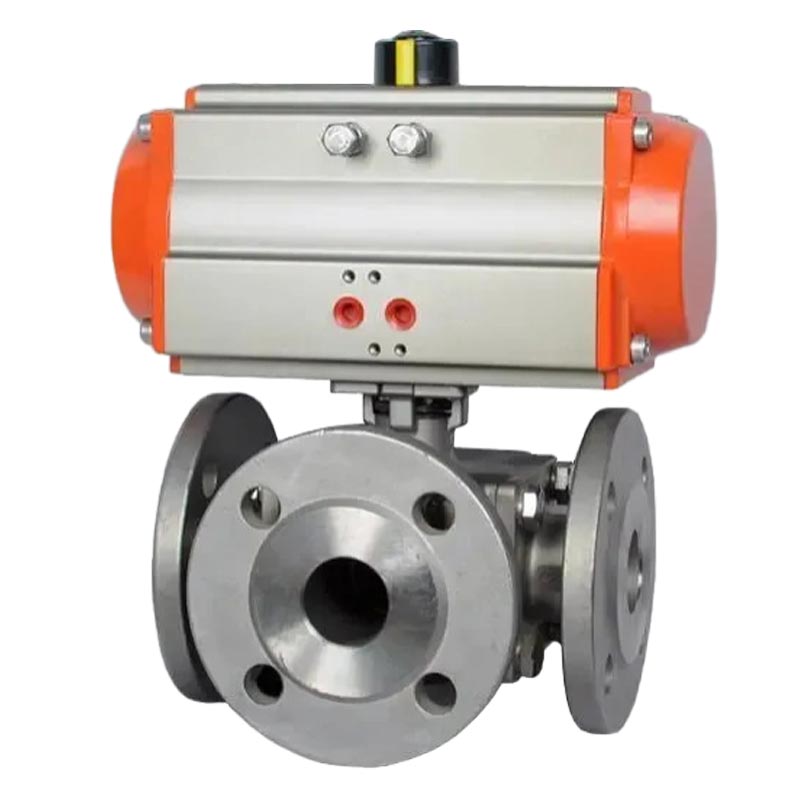

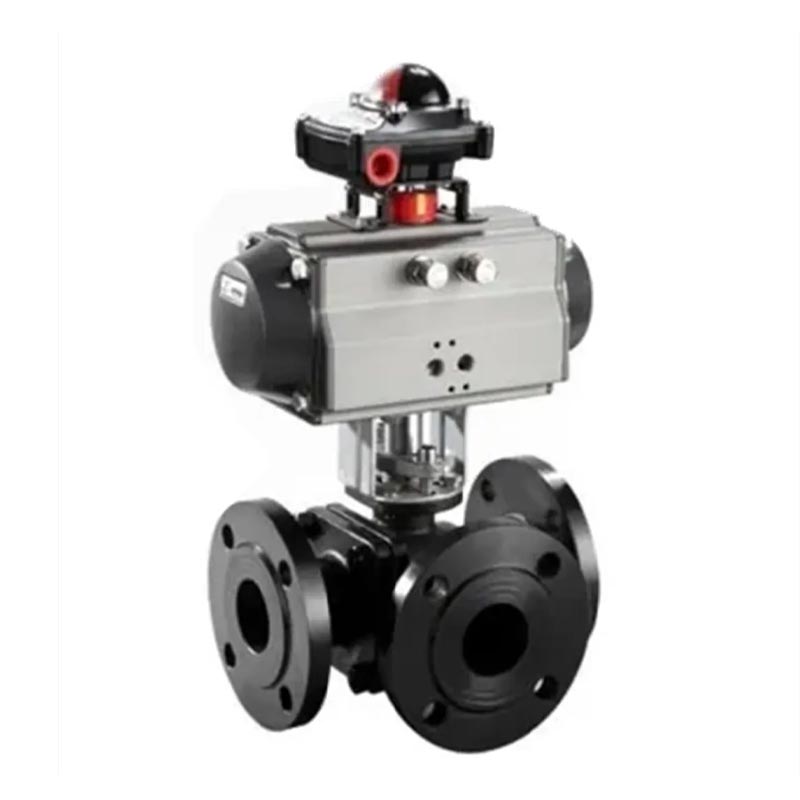

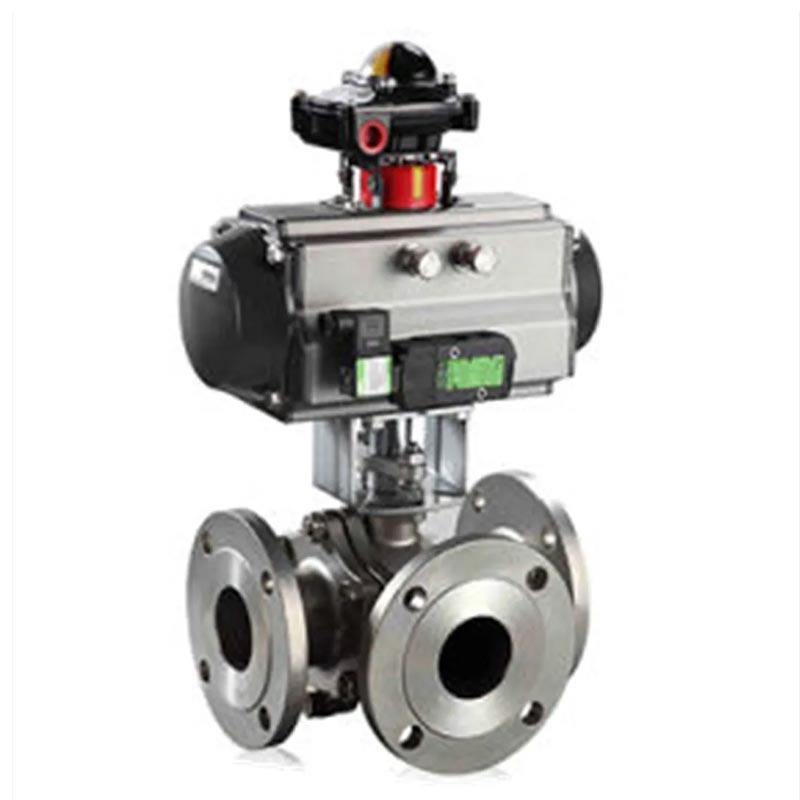

Hiiliteräs laippa kolmipäästöventtiili pneumaattisella
Toimilaite
1. Materiaalihiiliteräs/SS304/316/304L/316L (WCB/CF8/CF8M/CF3/CF3M)
2. Koko 1/2 '' ~ 8 '' (dn15 ~ dn200)
3.Certifate ISO9001
4. Portin vähentynyt satama
5. Työpaine 150 lb/pn16
6. Yhteys päättyy RF -laivaan
7. Työlämpötila. -20 ~ 300ºC
8. sopiva keskimääräinen vesi, maakaasu, öljy ja joitain syövyttäviä nesteitä
9. Seal Ptfe, rptfe, ppl
10. Lukitusvaihtoehto
11. Tarkastus ja testaus API598: n mukaan
Muut, joita valmistamme myös laipanpalloventtiilin, porttiventtiilin, maapalloventtiilin, tarkista
Venttiili, palopostiventtiili, Booster -venttiili, täysin hitsattu palloventtiili & y
Suodatin., Jne.
| Muodostaa | Tyyppi T, L Kolme tapaa palloventtiili |
| Nimellis halkaisijan DN (mm) sisäinen | DN15-DN300 |
| Nimellispaine | 1,6 2,5 4,0 tuote |
| Nestemäinen alue | Ilma, vesi, kaasu, öljy ja Petrokemialliset tuotteet syövyttävä väliaine |
| Työlämpötila | Kova tiiviste: -40 --300 Pehmeä tiiviste: -40 -180 |
| Vuoto | 0 sopia ANSIB16.104 -standardista |
| Päämateriaali | Venttiilin runko: WCB 304 316 316L Spool: 304 316 316L |
| Istuinmuoto | Ruostumattomasta teräksestä siirrettävä kova tiiviste, PTFE Soft Seal |
| Pintavalmistus | Kiillotus |
| Mitat | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Koko | sisä- | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| mm | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L/L1 (RF/BW) | sisä- | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| mm | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| L2 (RTJ) | sisä- | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| mm | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | sisä- | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| mm | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | sisä- | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| mm | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| WT (kg) | RF/RTJ | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| Bw | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / | |
1. Jätä sijainti venttiilin kahvan pyörimiseen.
2. Ei voida käyttää kuristumiseen.
Vaihteistomekanismeilla varustetut palloventtiilit tulisi asentaa pystyssä.
Hiiliteräksen laipatun kolmisuuntaisen palloventtiilin toimintaperiaate on kiertää venttiili, jotta se avautuisi tai sulkeutuu. Kuulakytkimet ovat kevyitä, kooltaan pieniä, voidaan tehdä suuriksi halkaisijoiksi, jotka ovat luotettavia tiivistyksessä, yksinkertainen rakenne, helppo ylläpitää, ja tiivistyspinta ja pallomainen pinta ovat usein suljetussa tilassa, jota väliaineet eivät ole helposti heikentyneet. Niitä käytetään laajasti eri toimialoilla.
Kolmisuuntaista palloventtiilejä käytetään pääasiassa putkistoissa, jotta voidaan katkaista, jakaa ja muuttaa väliaineiden virtaussuunta.
Kolmisuuntainen palloventtiili on suhteellisen uusi palloventtiili, jolla on rakenteessaan joitain ainutlaatuisia etuja, kuten kitkaton avaaminen ja sulkeminen, matala tiivistymiskäyttö sekä pieni aukko- ja sulkemismomentti. Tämä voi vähentää mukana olevan toimilaitteen eritelmiä.
Varustettuna monikuorella sähköisellä toimilaitteella, se voi saavuttaa väliaineen säätämisen ja tiukan leikkauksen. Laajasti sovellettavissa työoloihin, kuten öljy, kemikaali, kaupunkiveden tarjonta ja viemäröinti, jotka vaativat tiukkaa raja-arvoa.
