Ruostumattomasta teräksestä valmistettu kolmisuuntainen sisäkierrepalloventtiili

JOEPAI Stainless Steel Three Way Internal Thread Ball Venttiilin venttiilirunko on valmistettu tarkkuusvalulla ruostumattomasta CF8- tai CF8M-teräksestä. CF8-materiaali (SS304): Soveltuu väliaineille, mukaan lukien vesi, ilma sekä heikko happo- ja heikko alkaliliuos. CF8M-materiaali (SS316): Suunniteltu erittäin kloridia, kemiallista vettä sisältävään ympäristöön.

Tämän kolmitiepalloventtiilin investointivaletussa venttiilirungossa on tasainen seinämän paksuus ja erinomainen pintakäsittely, mikä eliminoi tehokkaasti kuolleet alueet, joille väliainetta voisi kertyä. Se on ihanteellinen valinta hygieenisiin työolosuhteisiin, kuten farmaseuttiseen puhdistettuun vesijohtoon ja elintarvikekäyttöön tarkoitettuihin putkistojärjestelmiin. Jokaiselle venttiilille suoritetaan vaipan lujuus- ja tiiviystarkastus ennen tehdastoimitusta, mikä takaa nollan ulkoisen vuodon riskin jopa korkeapaineisissa käyttöolosuhteissa.

Tuotteen ominaisuudet

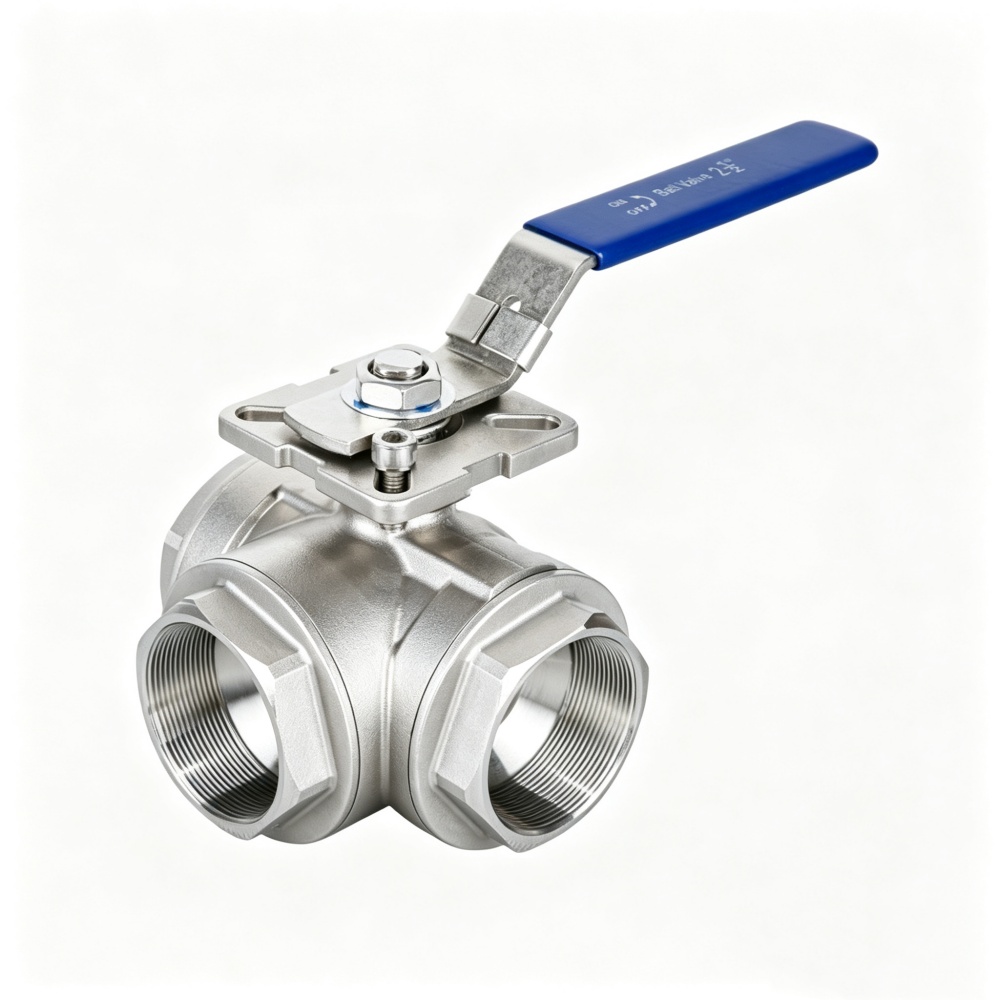

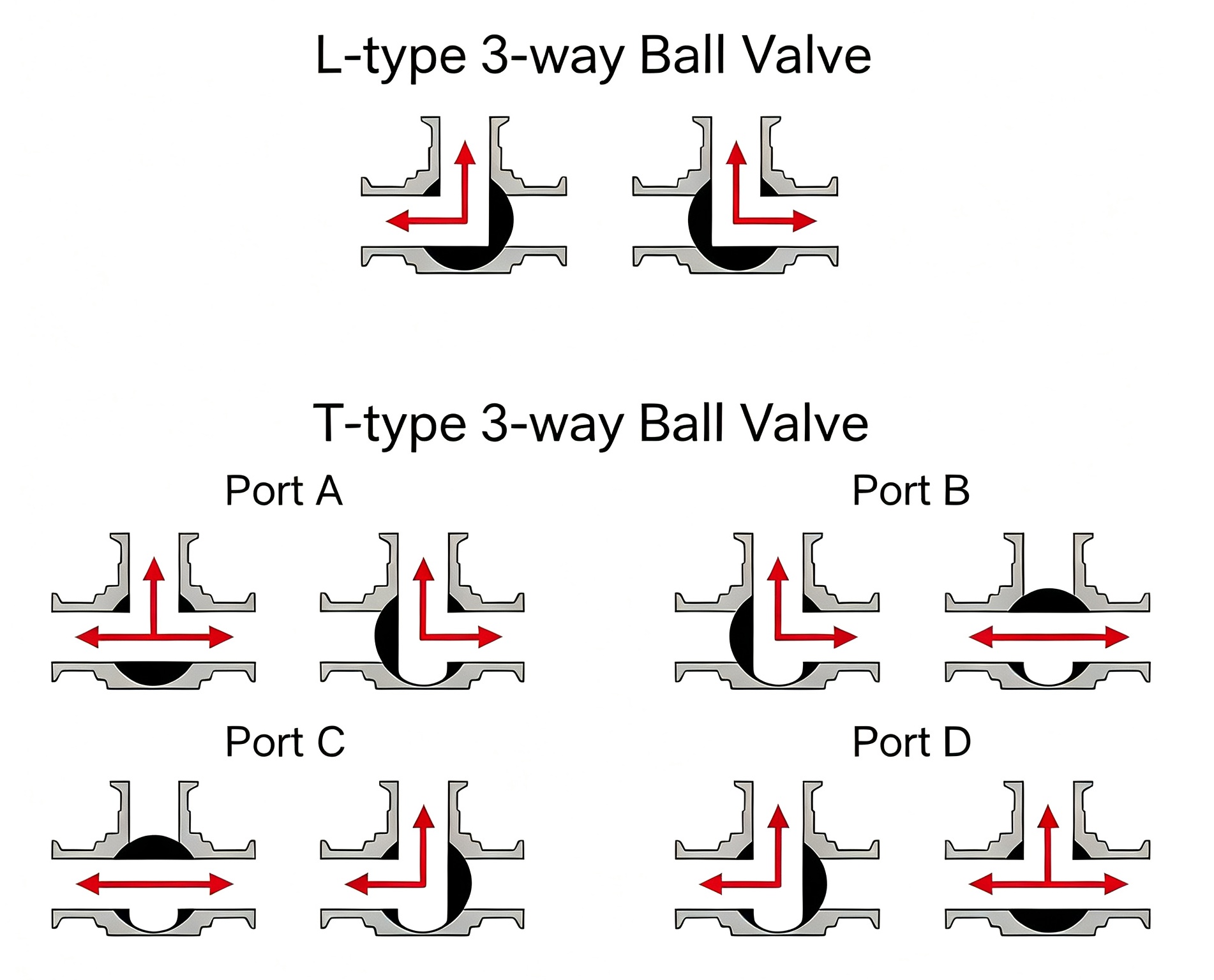

1. Tämä ruostumattomasta teräksestä valmistettu kolmitie naaraspuolinen palloventtiili on saatavana L-portti- ja T-porttivirtauskanavamalleilla. Molemmat versiot toimivat 90° kääntyvällä kahvalla ja niissä on selkeät virtauksen suuntamerkit.

L-portin kolmitiepalloventtiili: Mahdollistaa vaihtamisen yhden tulon ja kahden ulostulon välillä. Tyypillisiä sovelluksia ovat pumpun ohituskytkentä, online-näytteenottimen kiertokytkentä ja kahden suodattimen vuorotteleva käyttö. L-aukkoisia palloventtiilejä käytetään laajalti kaasunjakelupaneeleissa nopeaan vaihtamiseen pää- ja varakaasulähteen välillä.

T-porttiKolmisuuntainenPalloventtiili: Tukee kahta työtilaa: yksi tulo jaettuna kahdeksi ulostulolle tai kaksi tuloa yhdistettynä yhdeksi ulostuloaukoksi. Se sopii säiliön täyttö/purkukytkimeen, kuuman ja kylmän väliaineen vuorottelevaan kiertoon lämmönvaihtimissa ja kahden syöttölinjan yhdistämiseen ennen sekoittamista. Kemikaaliannosteluissa T-aukkoiset palloventtiilit mahdollistavat kahden kemiallisen reagenssin vuorottelevan ruiskutuksen tarkan annostelun saavuttamiseksi, kun ne yhdistetään automaattisten ohjausjärjestelmien kanssa.

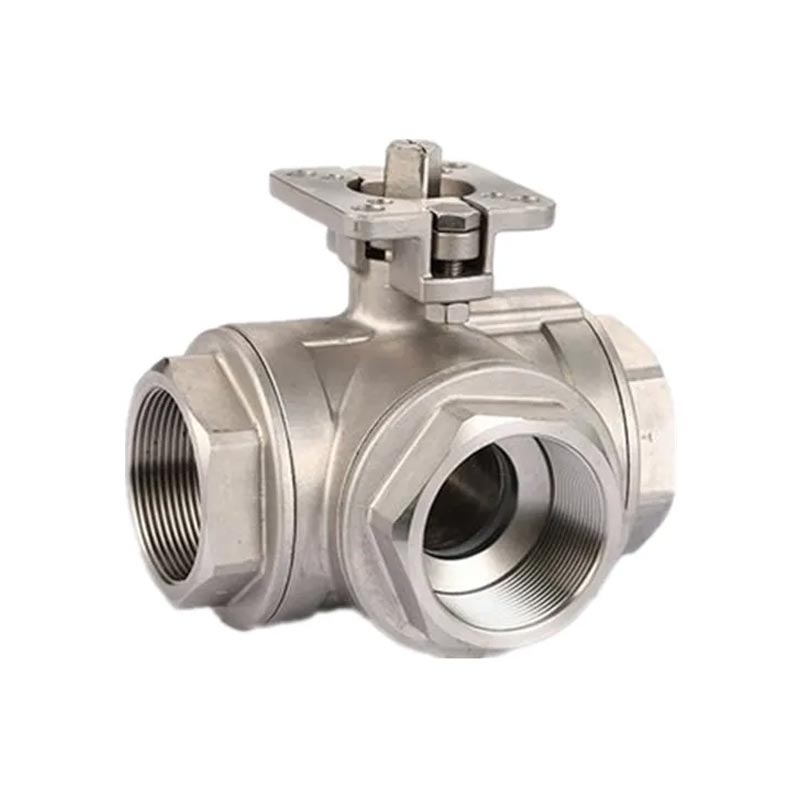

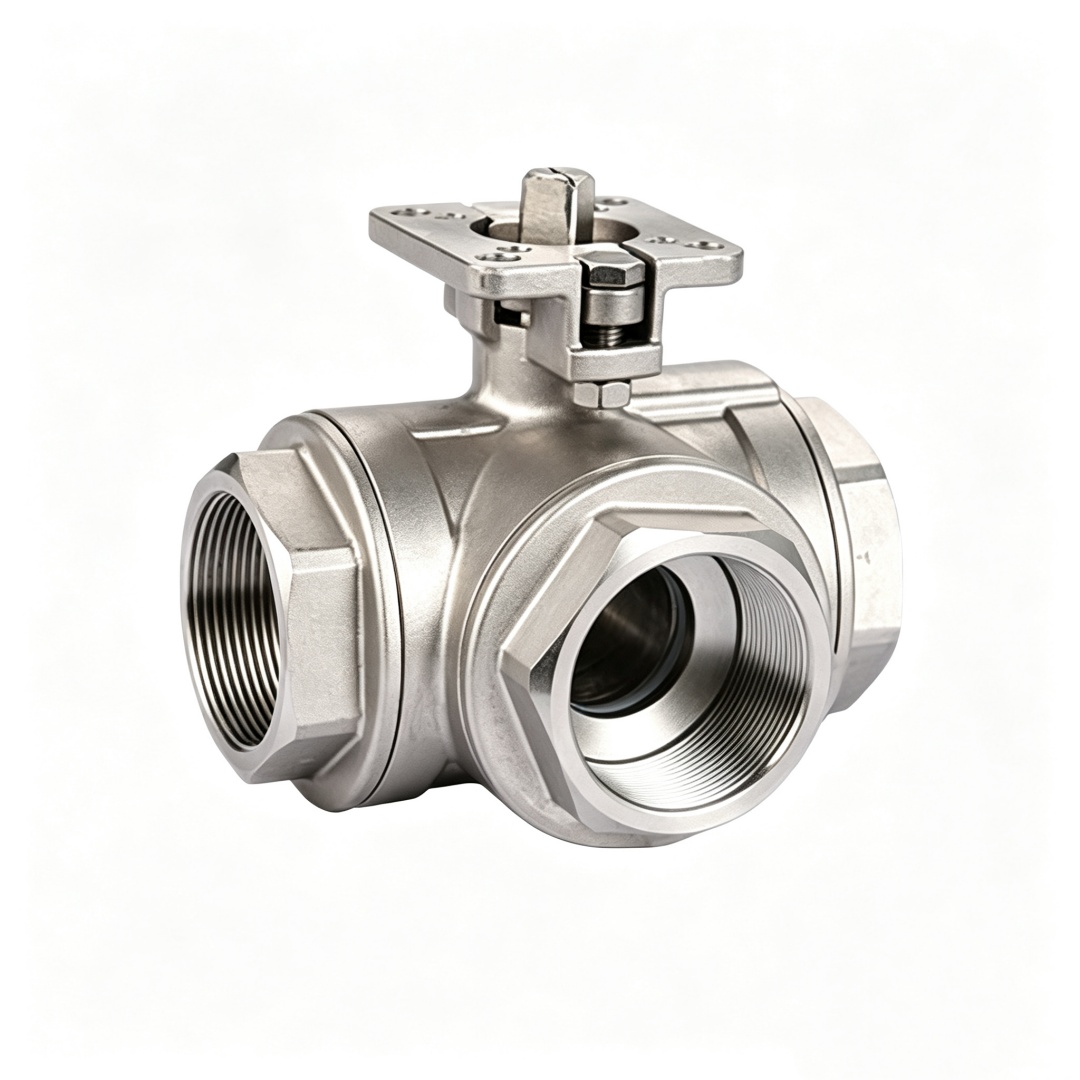

2. Tämän ruostumattomasta teräksestä valmistetun kolmitie-naaraskierteisen kuulaventtiilin yläosassa on anturiISO 5211 -standardin mukainen korkea suoraasennusalusta. Asennusalustan laipan mitat vastaavat täydellisesti pneumaattisten ja sähköisten toimilaitteiden mittoja. Toimilaitteet voidaan asentaa suoraan ilman ylimääräisiä kiinnikkeitä tai liittimiä, mikä vähentää merkittävästi asennustoleransseja ja säästää asennustilaa.

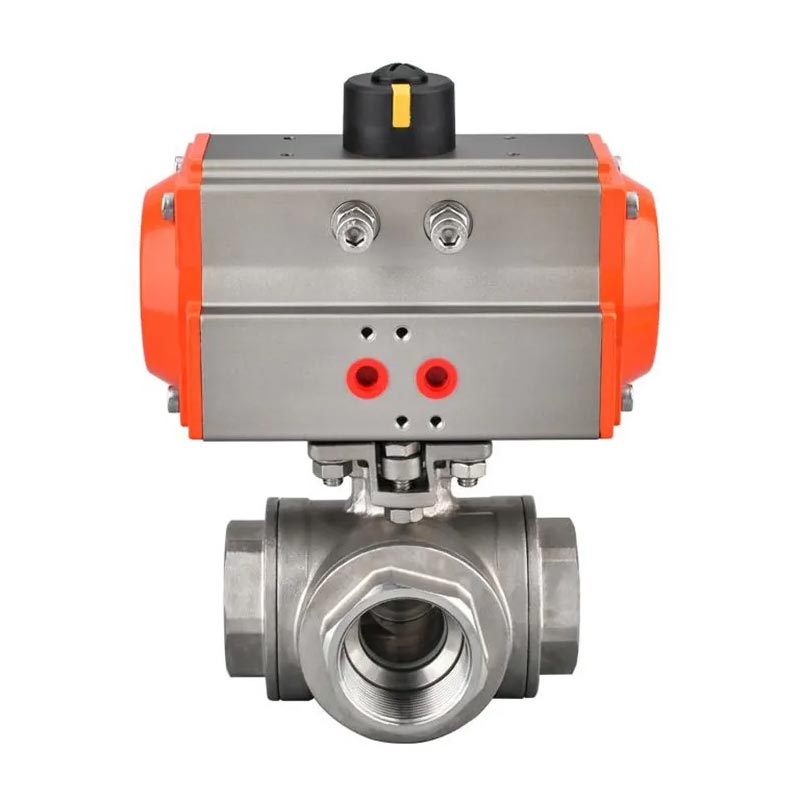

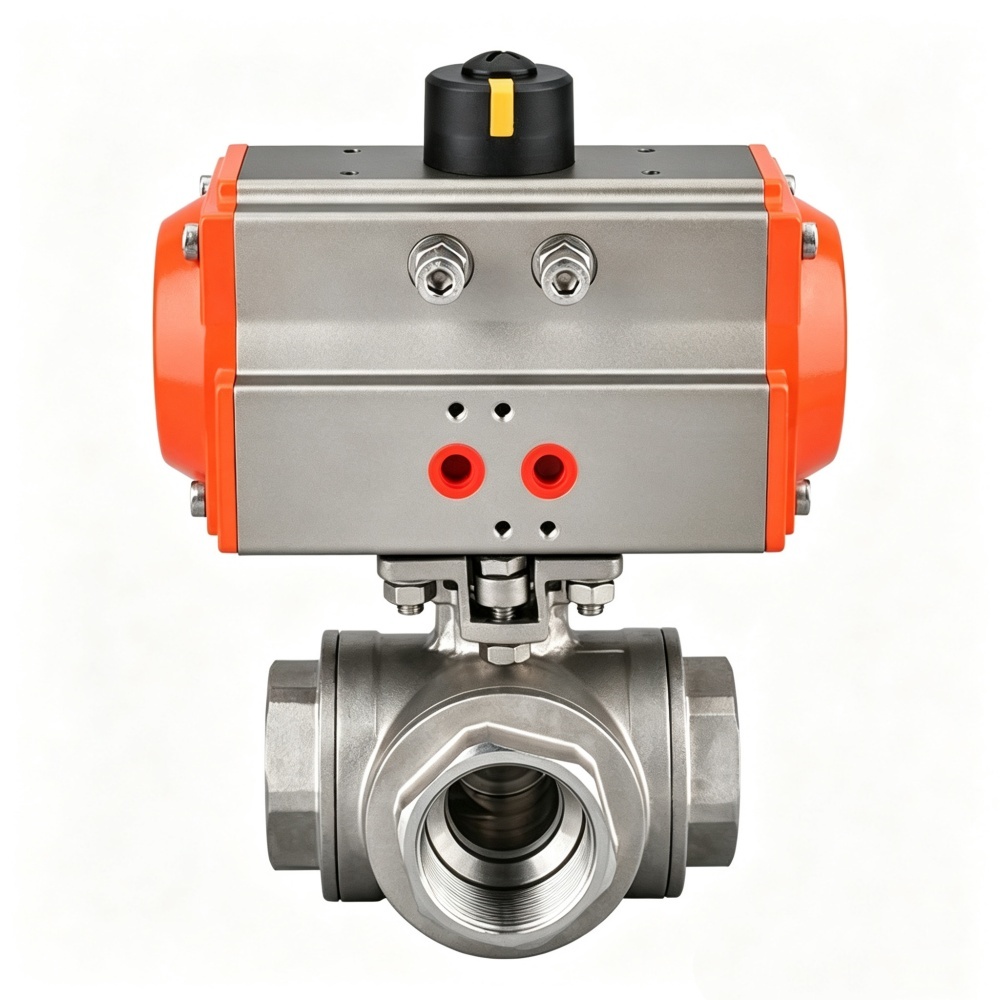

Venttiiliä voidaan ohjata manuaalisesti kahvan avulla, ja se voidaan varustaa myös pneumaattisilla tai sähköisillä toimilaitteilla kauko-ohjausta varten.

Laadunvarmistus ja räätälöity tuki

Kaikille venttiileille tehdään ilmatiiveystestaus ja kierteiden tarkkuustarkastus ennen tehtaalta lähtöä

Tarjoa materiaalitodistus, mittapiirustukset ja asennusohjeet

Tukee maailmanlaajuista markkinasertifikaattia (CE/ISO/RoHS jne.)

OEM/ODM/yksityiset muottien räätälöintipalvelut ovat täysin avoimia erilaisten suunnitteluprojektien tarpeisiin

FAQ

K: Mitä eroa L-portilla ja T-portilla on käytännössä?

V: L-porttikytkimet virtaavat kahden ulostulon välillä (yleinen pumpun ohituksessa tai näytteenottimen kytkemisessä). T-portti mahdollistaa virtauksen jakamisen yhdestä tuloaukosta kahteen ulostuloon tai yhdistää kaksi tuloa yhdeksi poistoaukkoon – ihanteellinen säiliön täyttöön/tyhjennykseen tai suodattimen kaksipuoliseen tulostamiseen.

K: Pystyykö tämä venttiili käsittelemään höyryä?

V: PTFE-istuin on mitoitettu 200°C asti – sopii kylläiselle höyrylle. Yli 200°C tulistetun höyryn osalta valitse metalli-istuttava versiomme.

K: Mitä lankatyyppejä on saatavilla?

V: NPT (USA), BSPT (UK/Australia), BSPP (Eurooppa) ja DIN2999 (Saksa). Ilmoita lankastandardi tilauksen yhteydessä.

K: Sopiiko tämä venttiili farmaseuttisiin / elintarvikesovelluksiin?

V: Kyllä – CF8M-runko PTFE-istuimilla täyttää saniteettivaatimukset. Lisäpintakäsittely (Ra ≤ 0,8μm) ja passivointi saatavilla pyynnöstä.
