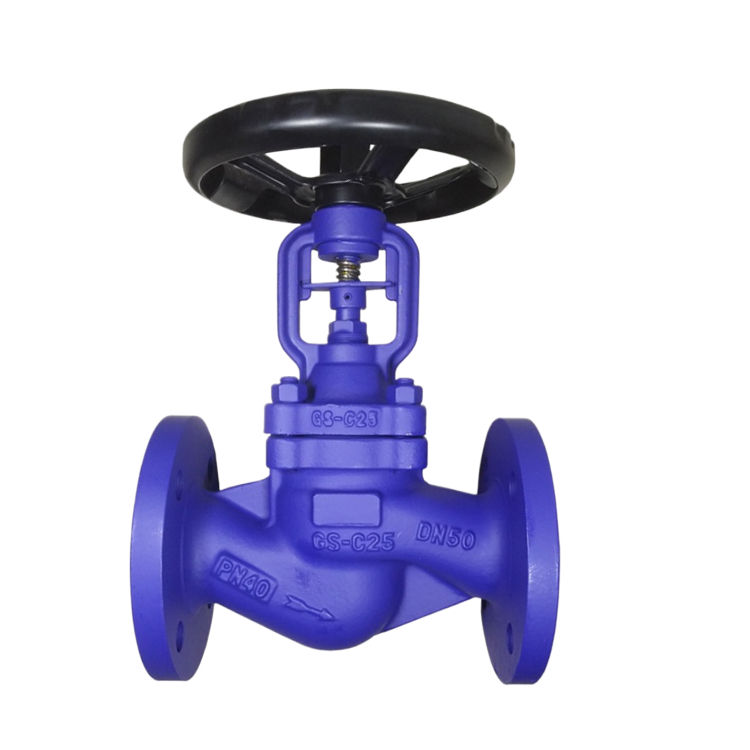

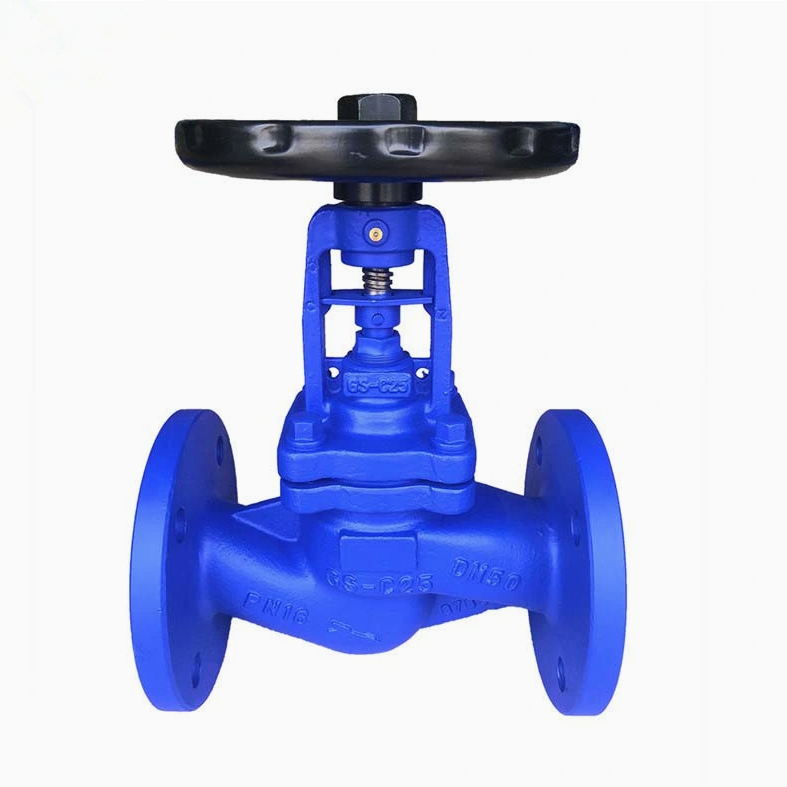

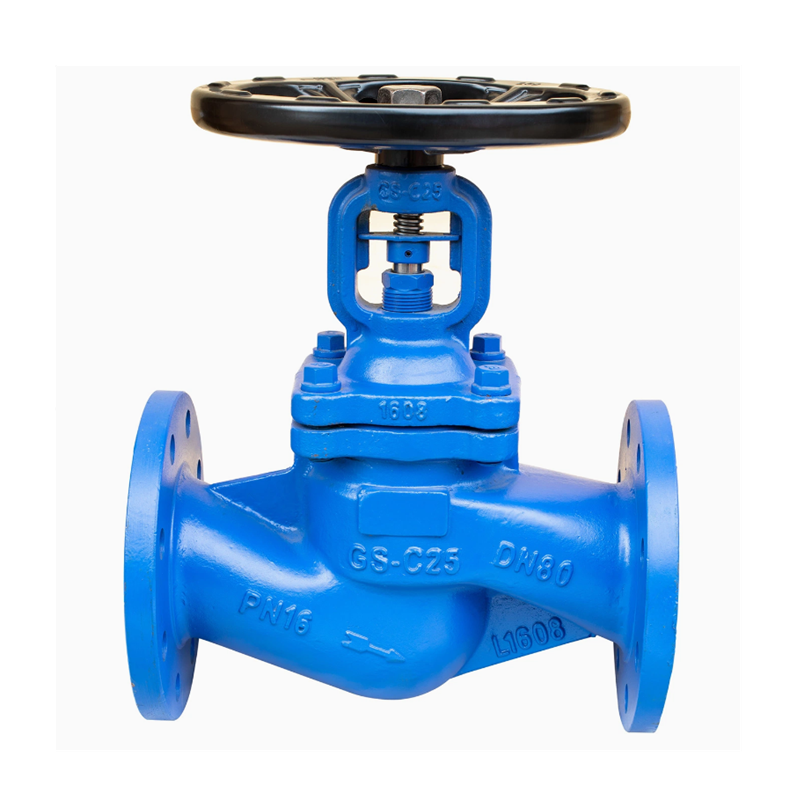

GS-C25-laipallinen din-vakiolaitetiiviste Globe-venttiili

Joepai Keskus GS-C25 Flauged Din Standard Bellow Seal Globe -venttiili on läpäissyt kansainväliset sertifikaatit, kuten ISO9001, CE, kattavat markkinat Euroopassa, Amerikassa, Kaakkois-Aasiassa ja Lähi-idässä. Tämä sarja omaksuu kaksois tiivistysrakenteen, jossa metalli aaltoiset putket hitsataan ja suljetaan sisälle, estäen tehokkaasti väliaikaisen vuodon, suojaamalla operaattoreiden turvallisuutta ja täyttämällä ympäristöstandardit.

Lähetä kysely

Tuotteen Kuvaus

Kiinassa valmistettu Joepai GS-C25 -laajuinen DIN-standardi Bellow Seal Globe -venttiili, joka sopii teollisuudenaloille, kuten petrokemikaaleille, hienoille kemikaaleille, lääkkeille, metallurgialle ja voimalaitoksille, etenkin suljetuille välittäville järjestelmille myrkyllisille, haitallisille, syttyville ja syövyttäville väliaineille. Ainutlaatuinen kaksoistiivisarakenne varmistaa pitkäaikaisen vakaan toiminnan ja on edullinen venttiililiuos hienoille kemikaaleille ja ankarille työoloille.

Tekniset eritelmät:

Painekäyttö: 1,0-4,0MPA

Eritelmä: DN15-DN500

Materiaali: GS-C25, CF8, CF3

Vakiolaipat: DIN

Bellow Seal Globe -venttiilin yksityiskohta:

Rakentaminen: BB-BG-OSandy

Käyttö: Manuaalinen, pneumaattinen

Suunnittelu Standardi: DIN3356

Kasvojen ulottuvuus: DIN3202

Laipanpäät: DIN2543-2545

Testi ja tarkastus: DIN3230

Bellow Seal Globe -venttiilin etu:

2. Maapallon venttiilin työhalvaus on pieni ja avaus- ja sulkemisaika on lyhyt.

3. Maapallon venttiilillä on hyvä tiivistyssuorituskyky, pieni kitka tiivistyspintojen välillä ja pitkä käyttöikä.

Bellow -tiivismaailmaventtiilien tyypit on jaettu ulkoisiin kierteisiin maapalloventtiileihin ja sisäisiin kierteisiin maapalloventtiileihin venttiilin varren kierteen sijainnin mukaan. Elatusaineen virtaussuunnan mukaan siellä on suoraan maapallon venttiilien, tasavirtaventtiilien ja kulmapalloventtiilien läpi. Maapallon venttiilit on jaettu suljettujen maapalloventtiilien ja palkeiden suljettujen maapallon venttiilien tiivistysmuotojen mukaan.

Päämateriaalit:

EI.	Osien nimi	Materiaali
1	Vartalo	GS-C25, CF8, CF3
2	Levy	2CR13, F304, F316
3	Saranasappi	F304, F316
4	Paljeyhdistelmä	F304, F316
5	Konepelli	GS-C25, CF8, CF3
6	Pakkaus	Joustava grafiitti, PTFE
7	Rauhanen	25#, F304, F316
8	Paikantekijä	25#, F304, F316
9	Varren mutteri	ZQI19-4
10	Käsipyörä	Hiiliteräs
11	Korkki	25#
12	Öljysuutin	Messinki
13	Kuusikulmio	ASTM A193 2H, A193-8, A193-8M
14	Pultti	ASTM A193 B7, A193-B8, A193-B8M
15	Tiiviste	Joustava grafiitti+S.s. Ptfe
16	Varsi	2CR13, F304, F316

Tärkeimmät mitat:

Pn	Pn16
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
KV	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Pn	Pn25
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
KV	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Pn	Pn40
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
KV	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Tuoteparametrit

Pn (MP)	Shell Test (MPA)	Tiivistystesti (MPA)	Sopiva lämpötila (ºC)	Sopiva väliaine
150	3.0	2.2	-20ºC-350ºC	Vesi, höyry, öljy jne.
300	7.5	5.5
600	15	11

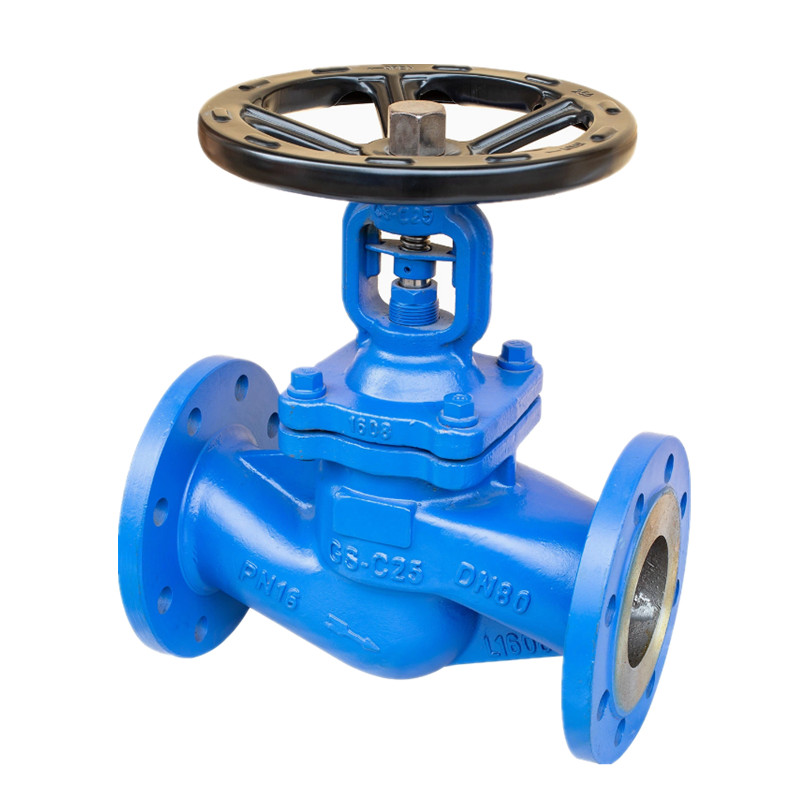

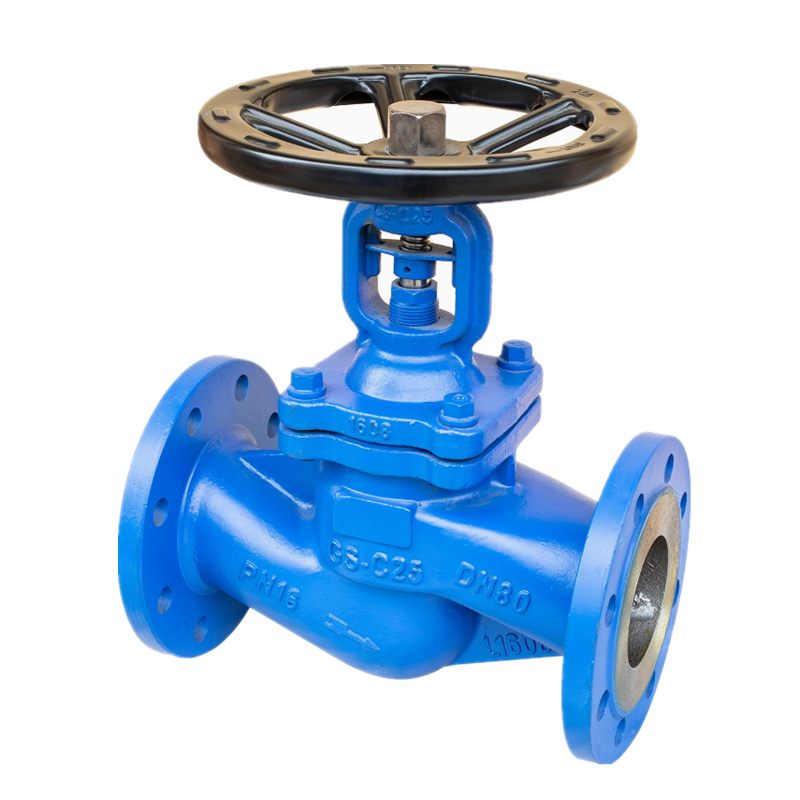

Bellow Seal Globe Valve
