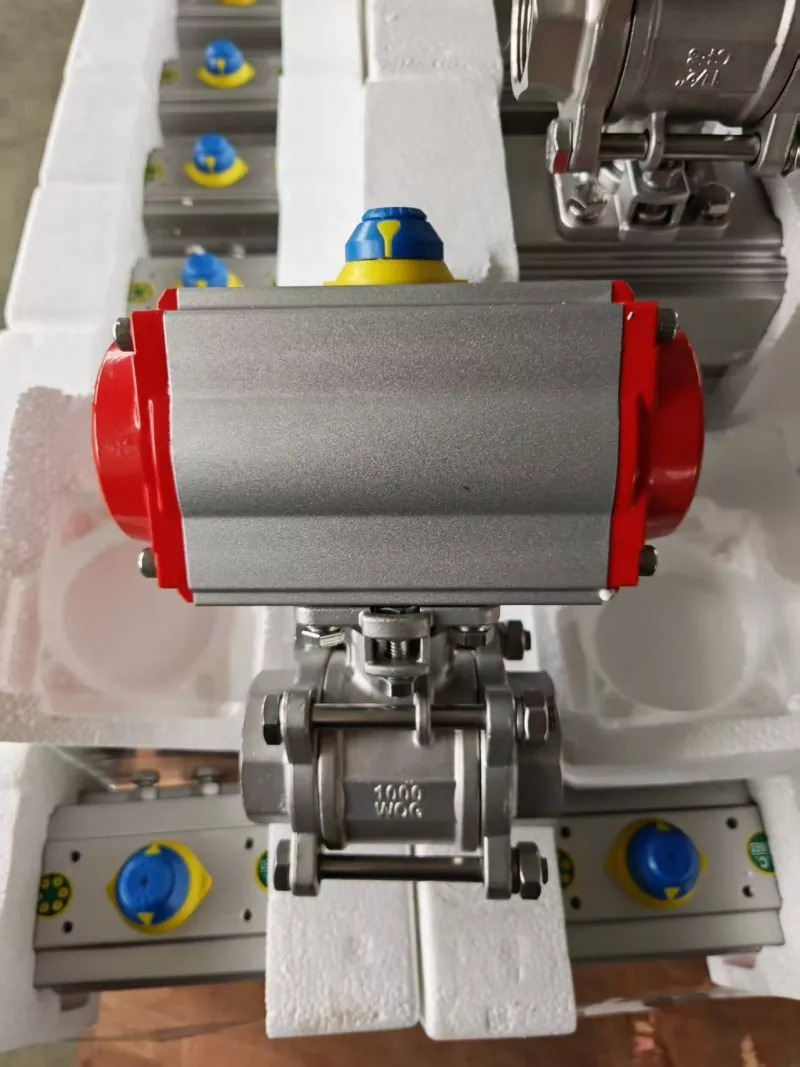

The3-osainen pneumaattinen palloventtiiliyhdistää raskaan kolmiosaisen runkorakenteen ja kompaktin, nopean pneumaattisen toimilaitteen. Tämä venttiili on suunniteltu sekä päälle/pois- että moduloivaan ohjaussovelluksiin, ja se tarjoaa nollavuotoa, alhaisen painehäviön ja pitkän käyttöiän vaativissa prosessiympäristöissä.
Joepai 3-osainen pneumaattinen palloventtiili, joka on saatavana pehmeällä PTFE-tiivisteellä tai metallikovalla tiivisteellä ja yhteensopiva yksitoimisten (jousipalautus) tai kaksitoimisten toimilaitteiden kanssa, tarjoaa joustavan automatisoinnin putkistojärjestelmääsi.
|
Ominaisuus |
Hyöty |
|
3-osainen runkorakenne |
Helppo huolto – vaihda istuimet/tiivisteet irrottamatta putkistoa |
|
Kelluva pallo |
Luotettava tiivistys korkeassa paineessa |
|
PTFE tai metalli kova tiiviste |
Nollavuoto (≤0,0005 ml/h, ANSI-luokka VI) |
|
Täysi reikä / alennettu reikä |
Minimaalinen painehäviö, energiansäästö |
|
Yksinäyttelijä (kevätpaluu) |
Fail-safe: sulkeutuu automaattisesti ilmahäviön yhteydessä |
|
Kaksitoiminen |
Suurempi vääntömomentti, nopeampi pyöräily |
|
Laaja lämpötila-alue |
-40 ℃ - 425 ℃ (PTFE-tiiviste metalliin) |
|
Monistandardiliitännät |
ANSI / DIN / JIS laippa tai kierre |
Pneumaattinen toimilaite käyttää paineilmaa palloventtiilin pyörittämiseen 90° auki/kiinni ohjausta varten. Alla on kaksitoimisten ja yksitoimisten toimilaitteiden vakiotoimintaperiaate.
Ei jousta – vaatii ilmansyöttöä molemmilta puolilta toimiakseen
|
Toiminta |
Air Supply Port |
Pakokaasuportti |
Männän liike |
Venttiilin tila |
|
Avaa venttiili |
Portti 2 |
Portti 4 |
Männät liikkuvat ulospäin |
Avata |
|
Sulje venttiili |
Portti 4 |
Portti 2 |
Männät liikkuvat sisäänpäin |
Suljettu |

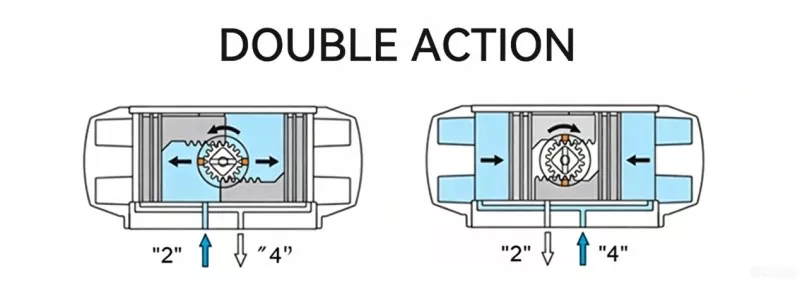

Kaavion kuvaus (kaksitoiminen):
Portti 2 = imuaukko venttiilin avaamiseen – paineilma käyttää kahta mäntää toisistaan
Portti 4 = imuaukko venttiilin sulkemiseksi – paineilma ajaa kahta mäntää kohti keskustaa
Jousi tarjoaa varman sulkemisen, kun ilmansyöttö katkeaa
|
Toiminta |
Air Supply Port |
Pakokaasuportti |
Kevään osavaltio |
Venttiilin tila |
|
Avaa venttiili |
Portti 2 |
Portti 4 |
Jousi puristettu |
Avata |
|
Sulje venttiili |
Ilma poistuu portista 2, jousi vapautuu |
Portti 4 (valinnainen) |
Kevät jatkuu |
Suljettu |

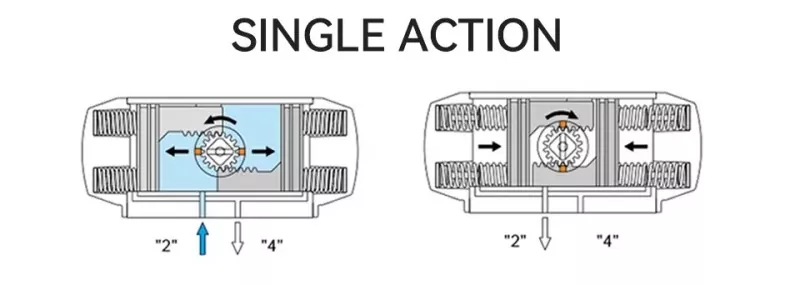

Kaavion kuvaus (yksitoiminen):
Portti 2 = imuaukko venttiilin avaamiseen – ilmanpaine puristaa jousta ja siirtää mäntiä ulospäin
Portti 4 (tai jousikammio) = kun ilma poistetaan portista 2, jousivoima palauttaa männät kiinni-asentoon
Staattinen vuotonopeus ≤0,0005 ml/h, täyttää ANSI Class VI standardin. Pehmeä PTFE-tiiviste yleisille materiaaleille, metalli kova tiiviste korkean lämpötilan tai hankaaville materiaaleille.

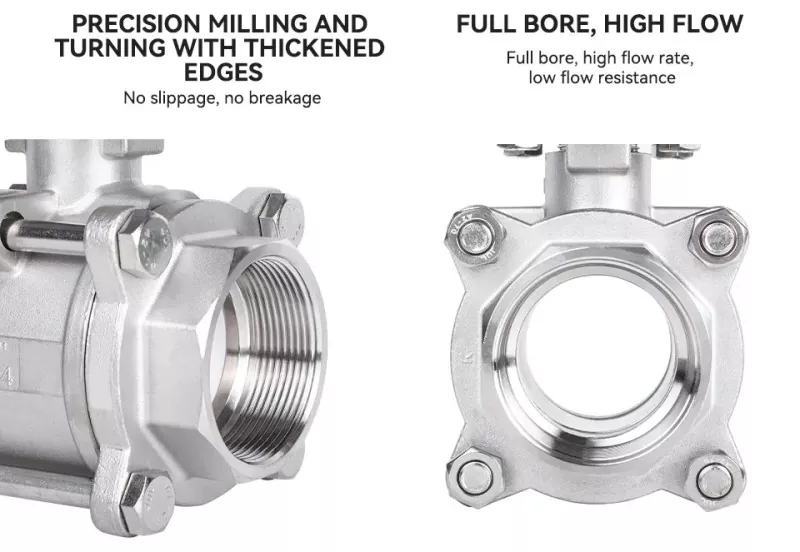

Täysreikäinen rakenne tarjoaa lähes suoran putken virtausreitin, mikä vähentää järjestelmän painehäviöitä ja säästää pumppausenergiaa.
Rungon materiaalit: Hiiliteräs, WCB, SS304, SS316L. Erityinen korroosionestokäsittely pidentää käyttöikää vedessä, öljyssä, kaasussa ja miedoissa syövyttävissä aineissa.
Asennoitin – 4-20mA signaali moduloivalle ohjaukselle, tarkkuus ±0,1 %
Rajakytkimet – auki/kiinni-asennon palaute
Solenoidiventtiili – 24V DC / 220V AC kauko-on/off-ohjaukseen
FRL (Filter, Regulator, Lubricator) – puhdas ja säädelty ilmansyöttö
Integroitu älykäs valvonta antaa jopa 180 tuntia etukäteen vikavaroituksen, mikä vähentää suunnittelemattomia seisokkeja yli 40 %.
|
Parametri |
Arvo |
|
Venttiilin tyyppi |
|
|
Kokoalue |
DN6 - DN100 (3/8" - 4") |
|
Paineluokitus |
PN16 / PN25 / PN40 / PN63 |
|
Rungon materiaali |
SS304 / SS316 / Hiiliteräs WCB |
|
Istuimen materiaali |
PTFE (pehmeä) / PEEK tai metalli (kova tiiviste) |
|
Lämpötila-alue |
-40 ℃ - 425 ℃ |
|
Lopeta yhteydet |
Laipallinen (ANSI/DIN/JIS) tai kierre (NPT/BSP) |
|
Toimilaitteen tyyppi |
Pneumaattinen – yksitoiminen (jousipalautus) tai kaksitoiminen |
|
Portin tunnistus |
Portti 2 ja portti 4 (alan standardi) |
|
Valinnaiset lisävarusteet |
Solenoidiventtiili, rajakytkin, asennoitin, FRL |
Petrokemian ja kemiallinen käsittely
Kunnallinen kaasunsiirto
Veden ja jäteveden käsittely
Sähköntuotanto
Elintarvikkeet ja lääkkeet (hygieeninen versio saatavilla)
Metallurgia ja teollisuusnesteiden valvonta
|
Palvelu |
Yksityiskohdat |
|
Takuu |
12 kuukautta toimituspäivästä (materiaalit ja valmistus) |
|
Räätälöity suunnittelu |
On-demand-muokkaus ainutlaatuisia sovelluksia varten |
|
Tekninen tuki |
24/7 sähköpostilla tai hotline-palvelulla |
|
OEM/ODM |
Saatavilla – muottisuunnittelu, materiaalin valinta, lisävarusteiden integrointi |
Valmis automatisoimaan prosessisi luotettavalla3-osaiset pneumaattiset palloventtiilit?
Sähköposti:sales@joepaivalve.com
Hotline:+86 19957707725
Pyydä tarjous jo tänään – kerro meille materiaalisi, paineesi, lämpötilasi ja tarvittavat lisävarusteet (magneettiventtiili, rajakytkin, asennoittaja, FRL).
