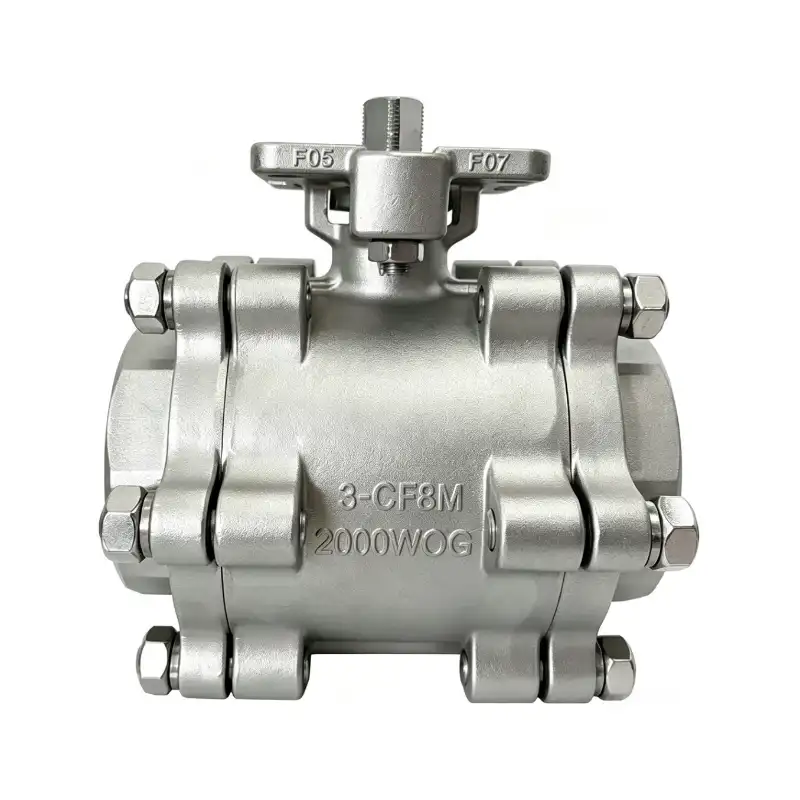

Full Wrap Lug 2000WOG 3-osainen palloventtiili

Joepai on virallisesti esitellyt äskettäin kehitetyn 12 Bolt Full Wrap Lug 2000WOG 3 Piece Ball Valve -palloventtiilin. Tässä venttiilissä on vahvistettu venttiilirunko, 360° täysin kierretty pulttirakenne ja päivitetty yläasennusalusta, jossa on puhallusta estävä varsi. Tämä venttiili on suunniteltu minimoimaan muodonmuutos- ja vuotoriskit vaihtelevissa korkeapaineisissa olosuhteissa, mikä tarjoaa luotettavan sulkuratkaisun putkistoihin, jotka ovat alttiina voimakkaille paineiskuille.

Täysin vahvistettu rakenne | Erot tavallisista 2000WOG 3-osaisista palloventtiileistä

Paksutettu venttiilirunko kestää radiaalista muodonmuutosta korkeassa paineessa

Venttiilin rungon seinämän paksuus kasvaa yli 40 %. Laajennettu keskusrunko luo täyden painetta kantavan ontelon estämään paineistetun väliaineen aiheuttamaa laajenemista. Molemmissa päädyissä kierteitetyissä osissa on paksummat ulkoseinät, ja seinämän paksuus langan juuressa kaksinkertaistuu, mikä eliminoi kierteen laajenemisen ja halkeilun riskin korkeassa paineessa. Levennetyt ja korotetut valurivat poistavat jännityksen keskittymispisteitä, mikä parantaa huomattavasti räjähdyskestävyyttä epänormaalia paineen nousua vastaan.

12-pulttinen täyden käärintäkorvakkeen kiinnitysrakenne pysäyttää aukon vuodon korkeassa paineessa

Tavallisissa 3-osaisissa palloventtiileissä käytetään vain 4 ohutta pulttia ylä- ja alapuolella. Kapeat ja ohuet liitoskorvakkeet ovat alttiita segmenttien erottumiselle korkean paineen aiheuttaman erotusvoiman vaikutuksesta, mikä johtaa väliainevuotoon tiivisteiden kautta. Tämä raskaaseen käyttöön tarkoitettu malli käyttää 12 vahvistettua kuusiopulttia täydelliseen kiristykseen kaikilta puolilta, jakaa erotusjännityksen tasaisesti. Levennetyt, paksunnetut täyskäärintäkorvakkeet kaarivahvisteilla parantavat rakenteellista lujuutta ja estävät pultin reikien murtumista. Jopa välittömässä iskupaineessa kolme venttiilisegmenttiä pysyvät tiukasti lukittuina tiivisteen vuotamisen välttämiseksi.

Päivitetty integroitu ylälaippaalusta, jossa on puhallusta estävä varsi

Raskas integroitu valettu yläasennusalusta tukee yleistoimilaitteen asennusta. Paksut vahvistetut rivat yhdistävät alustan ja venttiilirungon erinomaisen jäykkyyden saavuttamiseksi. Laajennetussa venttiilivarressa on sisäänrakennettu puhallusta estävä lukitusrakenne. Kun putkistoissa esiintyy välitöntä painepiikkiä, se estää karan irtoamisen väliaineesta vaarallisen vuodon välttämiseksi. Hammastettu varsi, neliömäinen pää varmistaa tiukan vaihteiston kytkeytymisen ja eliminoi liukumisen automaattisen käytön aikana, yhteensopiva pneumaattisten ja sähköisten toimilaitteiden kanssa.

Kohdesovellusskenaariot | Milloin valita tämä raskaaseen käyttöön tarkoitettu palloventtiili

✅ Korkeapaineiset kaasuputket, joissa on usein käynnistys ja pysäytys Korkeapaineiset typpi-, vety-, paineilma- ja happiputket; sulkuventtiilit ilmakompressoreiden, tehosteiden ja kaasusäiliöiden ulostuloissa. Toistuva venttiilin avaaminen ja sulkeminen aiheuttaa voimakkaan ilmaiskun. Tavalliset 4-pulttiset venttiilit ovat herkkiä segmenttien erottelulle. Tasapainotettu 12-pulttinen rakenne kumoaa välittömän erotusjännityksen. Tyypillisiä käyttökohteita: typen ja hapen tuotantolaitteet, korkeapainekaasupiirit laserleikkaukseen, kaasutankkausasemien haaraputket.

✅ Sykkivät painehaarat Oil & Gas / LNG Öljykenttien näytteenottoputkistot, pienet öljyn ja kaasun kuljetushaarat, korkeapainehaarat LNG:n höyrystykseen. Rakennettu kestämään epävakaata sykkivää painetta erinomaisella väsymiskestävyydellä, mikä estää pultin löystymisen ja venttiilirungon muodonmuutoksen pitkäaikaisen käytön aikana.

✅ Korkeapaineiset hydraulijärjestelmät testaus- ja muovauslaitteistoihin Hydrauliasemien korkeapaineiset öljypiirit, painetestipenkit, ruiskuvalu- ja painevalulaitteet, korkeapainehuuhtelukoneet. Toimii jatkuvasti 10–14 MPa:n jännitteellä toistuvalla peruutusiskulla; paksunnettu runko välttää pysyvän pullistuvan muodonmuutoksen ja sisäisen vuodon.

✅ Putket syttyville ja räjähtäville korkeapaineisille kemiallisille aineille Orgaanisten liuottimien, korkeapaineisten polttokaasujen ja kevyiden öljytuotteiden kuljetusputket. Ilman heikkoja jännityskohtia, venttiili tarjoaa paremman räjähdysturvallisuuden ja täyttää teollisuuslaitosten tiukat räjähdyssuojatut vaatimukset.

Valintaviite | Työolosuhteet, joissa vakioventtiilit riittävät

Jos putkistot ylläpitävät jatkuvaa painetta harvinaisilla kytkentätoiminnoilla ja ilman vesivasara-/ilmavasaraiskua, kuten putkistot, jotka kuljettavat vakaata korkean lämpötilan puhdasta vettä, staattista kemiallista nestettä, keskusilmastoinnin kylmäainetta ja tavallista kattilan kiertovettä, tavalliset 4-pulttiset 2000WOG-palloventtiilit ovat riittäviä paremman kustannustehokkuuden saavuttamiseksi.

Core Selection Distinction Standardi 4-pulttinen 2000WOG-palloventtiili: Suunniteltu staattiseen, vakaaseen paineen huoltoon 12-pulttinen Full Wrap Lug 2000WOG-palloventtiili: Kahden ehdon asiantuntija jatkuvaan korkeaan paineeseen + välittömään iskuon / sykkivään paineeseen

Johtopäätös

Uusi 12 pultinen Full Wrap Lug 2000WOG 3-osainen palloventtiili torjuu kevyen kustannusleikkauksen. Paksutetun rungon, monipuolisen pulttikiinnityksen ja useiden turvaoptimointien ansiosta se ratkaisee erityisesti vuotoriskit korkean paineen iskuissa. Jos putkistossasi on toistuvia kytkentöjä, pumpun käynnistystä/pysähdystä, paineen vaihtelua ja kaasuiskua, tämä vahvistettu 3-osainen palloventtiili vähentää tehokkaasti väliainevuodosta ja suunnittelemattomista seisokeista aiheutuvia turvallisuusriskejä ja toimii luotettavana sulkuratkaisuna vaativiin korkeapaineisiin työympäristöihin.
