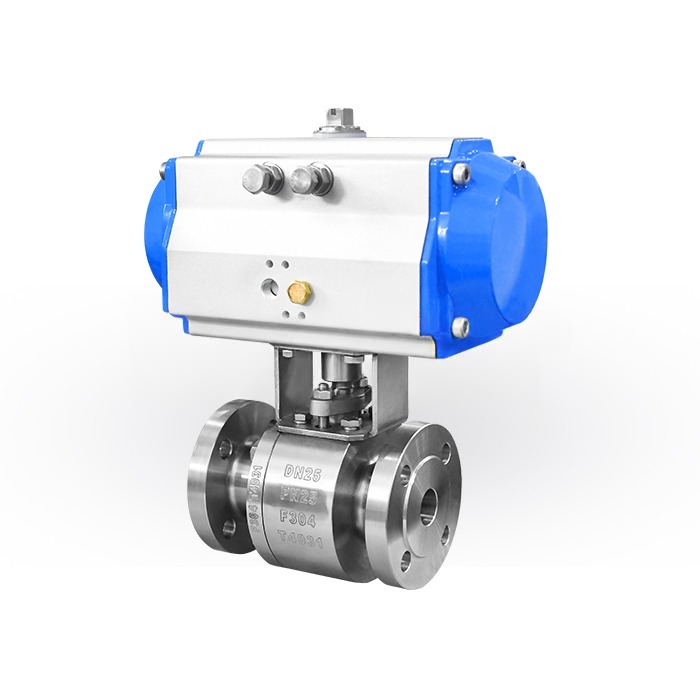

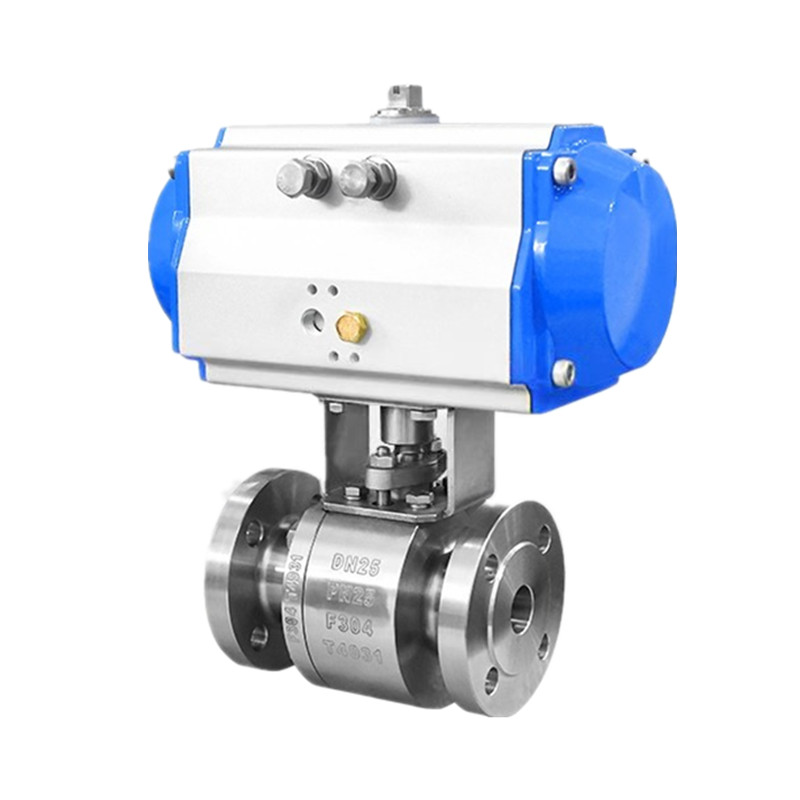

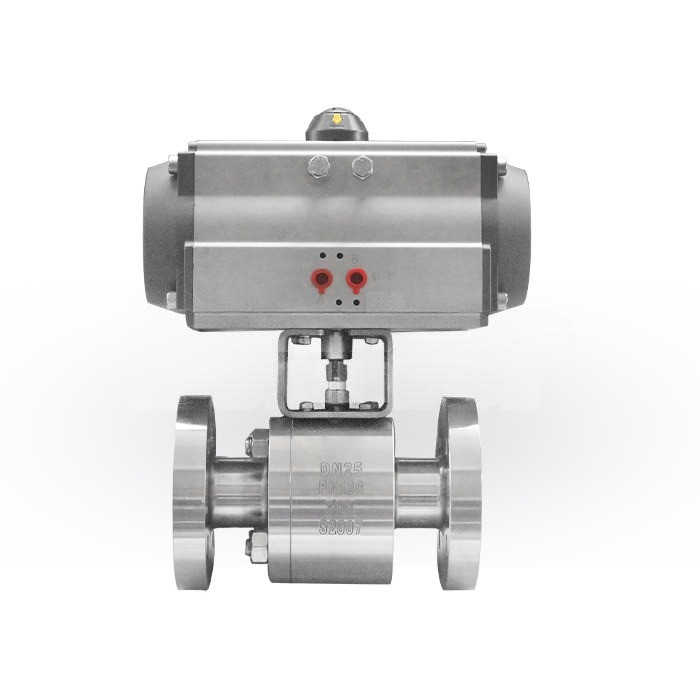

JOEPAI Valve on valmistanut paineilmatoimisia taottuja teräslaippaisia kelluvia palloventtiilejä useiden vuosien ajan. Palloventtiili on valmistettu taotusta teräksestä, jolla on valuteräkseen verrattuna hienojakoisempi rakeisuus, suurempi mekaaninen lujuus ja erinomainen korkean paineen ja iskunkestävyys, joten se sopii korkeisiin lämpötiloihin ja korkeapaineisiin olosuhteisiin. Kelluva pallo liikkuu kohti venttiilin istukkaa keskipaineella muodostaen itsekiristyvän tiivisteen; Mitä korkeampi paine, sitä tiukempi tiiviste, joten se sopii erityisen hyvin korkeapaineisiin putkiin. Paineilmakäyttöinen pneumaattinen toimilaite tarjoaa nopeat avautumis- ja sulkeutumisnopeudet sekä mahdollistaa kauko-ohjauksen ja automaattisen toiminnan, joka soveltuu toistuvaan kytkemiseen tai hätäsammutukseen. Se voidaan varustaa lisävarusteilla, kuten solenoidiventtiileillä, rajakytkimillä ja asennoittimilla tarkan ohjauksen ja signaalin takaisinkytkennän saavuttamiseksi, ja se on helppo integroida DCS/PLC-järjestelmiin.
Pneumaattiset toimilaitteet tarjoavat nopean avaamisen ja sulkeutumisen, mikä helpottaa kauko-ohjausta ja automatisoitua integrointia, mikä parantaa järjestelmän tehokkuutta. Pneumaattiset käyttölaitteet eliminoivat sähkökipinöiden riskin, joten ne sopivat vaarallisiin ympäristöihin, kuten syttyviin ja räjähtäviin materiaaleihin. Ylikuormituksen sattuessa toimilaite tyypillisesti vain pysähtyy tai ilmaantuu, mikä ei aiheuta vaurioitumisvaaraa ja varmistaa järjestelmän turvallisuuden. Niitä voidaan käyttää laajasti ilman, veden, höyryn, öljyn, syövyttävien väliaineiden, lietteen ja jopa radioaktiivisten väliaineiden ohjaamiseen monimutkaisten käyttöolosuhteiden tarpeisiin. Kaksiosainen palloventtiili, jonka venttiilirunko on pultattu yhteen kahteen osaan, on helppo purkaa, mikä helpottaa venttiilikammion perusteellista puhdistusta ja huoltoa. Se sopii erityisen hyvin prosesseihin, jotka vaativat jatkuvaa putkiston puhtautta tai toistuvaa välineiden vaihtoa.
Tekniset tiedot: GB AS DIN JS
Suunnittelustandardi: API 6D, API 608, BS 5351, GB/T 12237, GB/T 21385-2008
Kasvotusten: GB/T 12221 ASME B16.10
Laipalliset päät: GB/T 9113 JB 79 HG 20592 ASME B16.5 DIN2542-2546 JIS B2212 JIS
B2214
Testi ja tarkastus: GB/T 13927 B/T 26480 API6D API598 DIN3230 JIS B2003
Venttiilin koko: 1/2"-8"
Poraus: Täysi poraus
Pääteliitäntä: RF-laippa
Nimellispaine: PN1,6-6,4, luokka 150 ~ 600 LB
Vahvuustesti: 1,5PN
Tiivistetesti: 1,1PN
Kaasutiivistetesti: 0,6 Mpa
Venttiilin rungon päämateriaali: A105, F304, F316, Duplex ruostumaton teräs
Sopiva väliaine: vesi, höyry, öljy ，Sisältää kuituja, pieni kiinteä aine
hiukkasia, lietettä jne
Sopiva lämpötila: -29 ℃ ~ 180 ℃ ； - 29 ℃ ~ 425 ℃ ； -40 ~ 540 ℃
| Runko ja päätykappale | ASTM A 105 – taottu hiiliteräs/A 182 F 304,F 316 taottu ruostumaton teräs |
| 304 / 304L taottu ruostumaton teräs ASTM A 182 F 304 / F 304L - | |
| ASTM A 182 F 316 / F 316L - taottu ruostumaton teräs 316 / 316L | |
| ASTM A 182 F 11 / F 22 - seosterästä | |
| Pallo | ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) |
| ASTM A 182 F304 / F316 (SS 304 / SS 316) | |
| ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) | |
| ASTM A 182 F304L / F316L (SS 304L / SS 316L) | |
| Varsi | 304 / 316 (SS 304 / SS 316) - ASTM A 276 T |
| 304L / 316L (SS 304L / SS 316L) - ASTM A 276 T | |
| ASTM A 276 T-410 (SS 410) | |
| Palloistuin ja rungon tiiviste | PTFE Virgin / 25% lasitäyte - GFT / hiilitäyte - CFT |
| PEEK / Delrin / Grafoil - Grafiittirengas | |
| Laipan pakkaus | PTFE Virgin / 25% lasitäyte - GFT / hiilitäyte - CFT |
| Grafoil - Grafiittirengas | |
| Nasta & mutteri | ASTM A 193 GR. B7 / A 194 GR. 2H |
| S.S. 304 / S.S. 316 |
| NPS | DN | d | D | D1 | D2 | T | f | L | W | H | Z-d |
| 1/2" | 15 | 15 | 45 | 65 | 95 | 16 | 2 | 130 | 125 | 75 | 4-14 |
| 3/4" | 20 | 20 | 58 | 75 | 105 | 16 | 2 | 150 | 125 | 85 | 4-14 |
| 1" | 25 | 25 | 68 | 85 | 115 | 16 | 2 | 160 | 125 | 95 | 4-14 |
| 11/4" | 32 | 32 | 78 | 100 | 140 | 18 | 2 | 180 | 135 | 100 | 4-18 |
| 11/2" | 40 | 38 | 88 | 110 | 145 | 18 | 3 | 193.5 | 165 | 100 | 4-18 |
| 2" | 50 | 50 | 102 | 125 | 160 | 18 | 3 | 225 | 170 | 135 | 4-18 |
