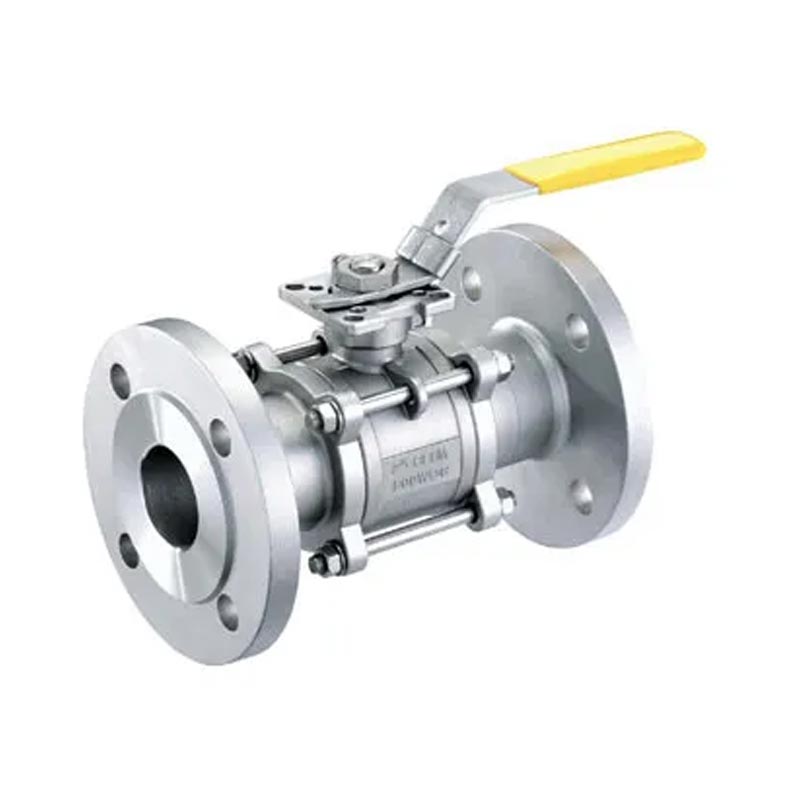

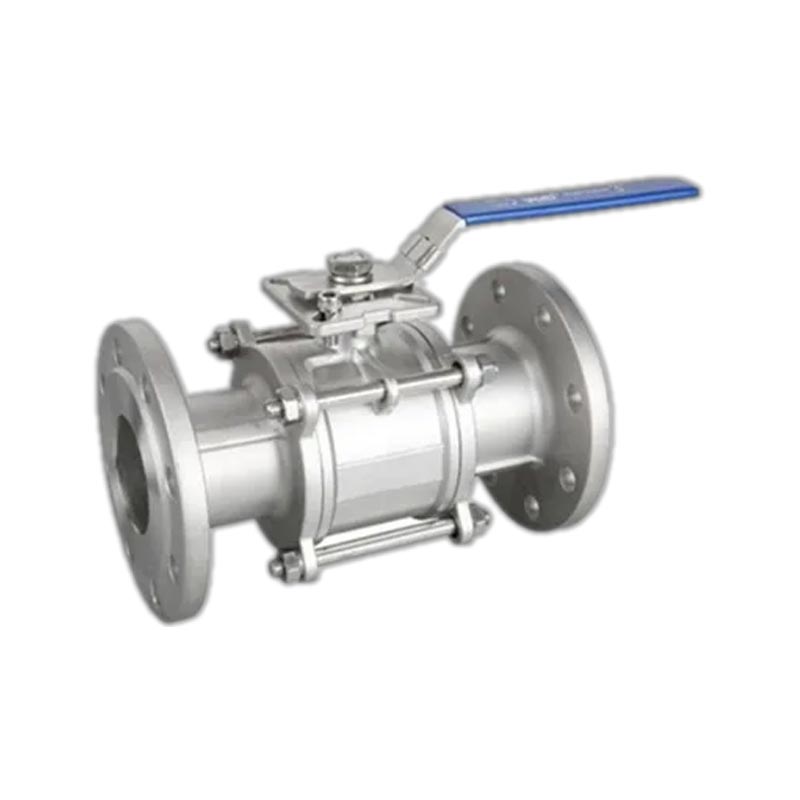

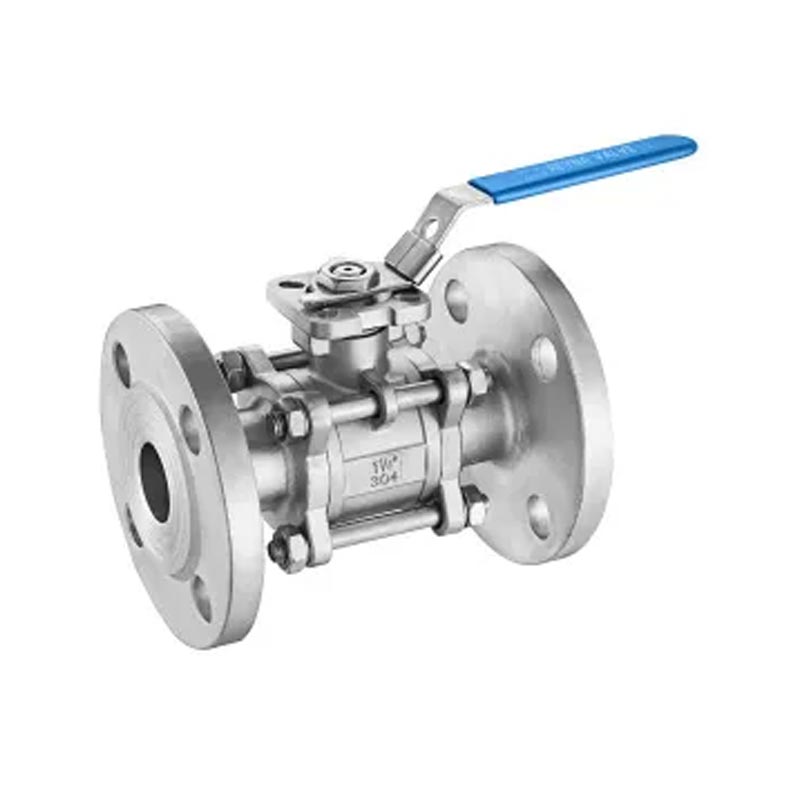

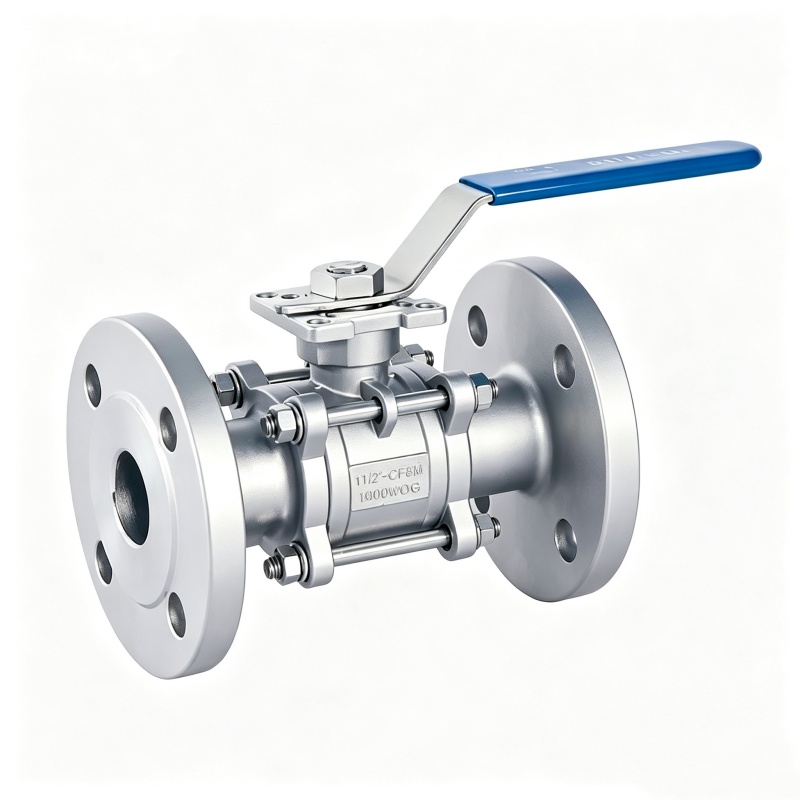

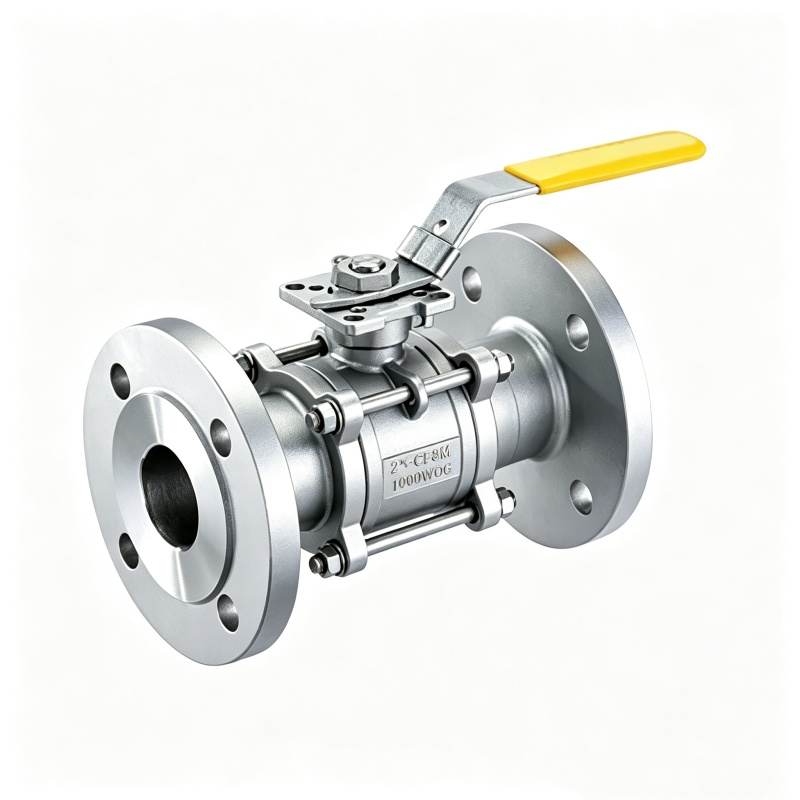

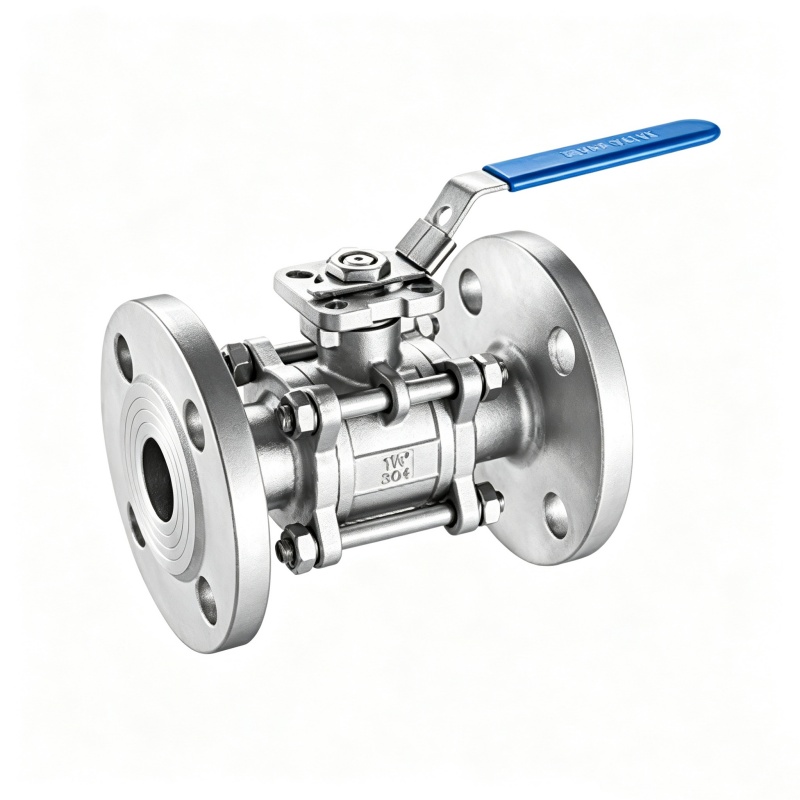

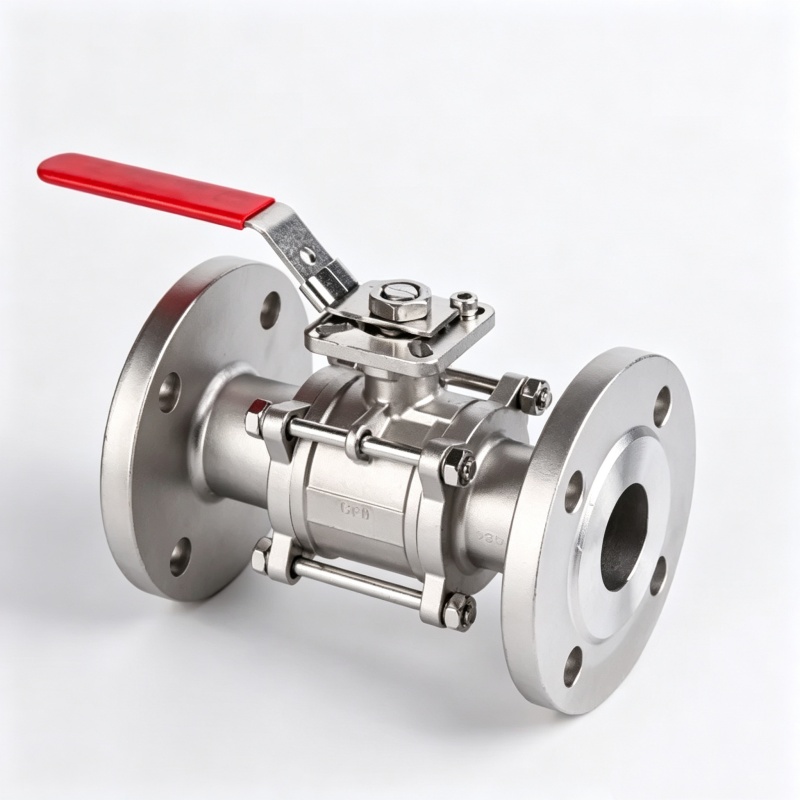

JOEPAI keskittyy palloventtiilien, palloventtiilien, takaiskuventtiilien, läppäventtiilien ja suodattimien tuotantoon, tutkimukseen ja kehittämiseen, suunnitteluun, myyntiin ja huoltoon. Nykyaikaiset teolliset putkistojärjestelmät vaativat venttiileiltä paljon enemmän kuin yksinkertaisen katkaisun ja virtauksen säädön. Mounting Pad 3PC laipallinen palloventtiili on suunniteltu sovelluksiin, jotka vaativat toistuvaa on-off-pyöräilyä, automatisoitua integrointia ja alhaisia ylläpitokustannuksia. Tämä palloventtiili tarjoaa luotettavia ja turvallisia nesteenhallintaratkaisuja, käytettiinpä sitä öljy- ja kaasuputkistoon, kemianteollisuuden tuotantolaitoksiin tai voimalaitosten jäähdytysvesipiireihin.
Paineluokka: PN16–PN40 (luokka 150–300)
Lämpötila-alue: -20°C - +200°C (PTFE-istuimilla)

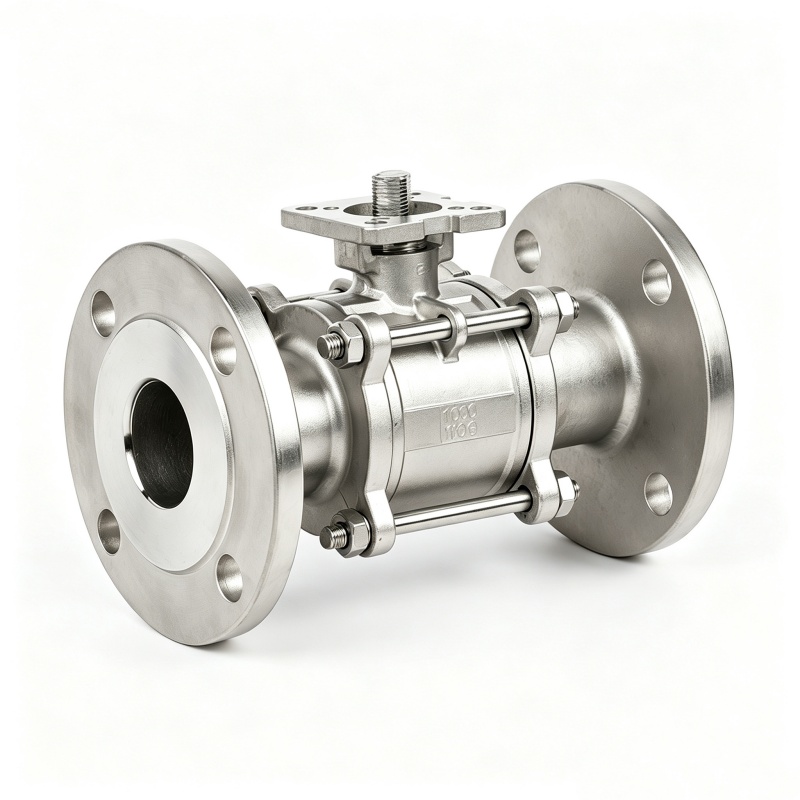

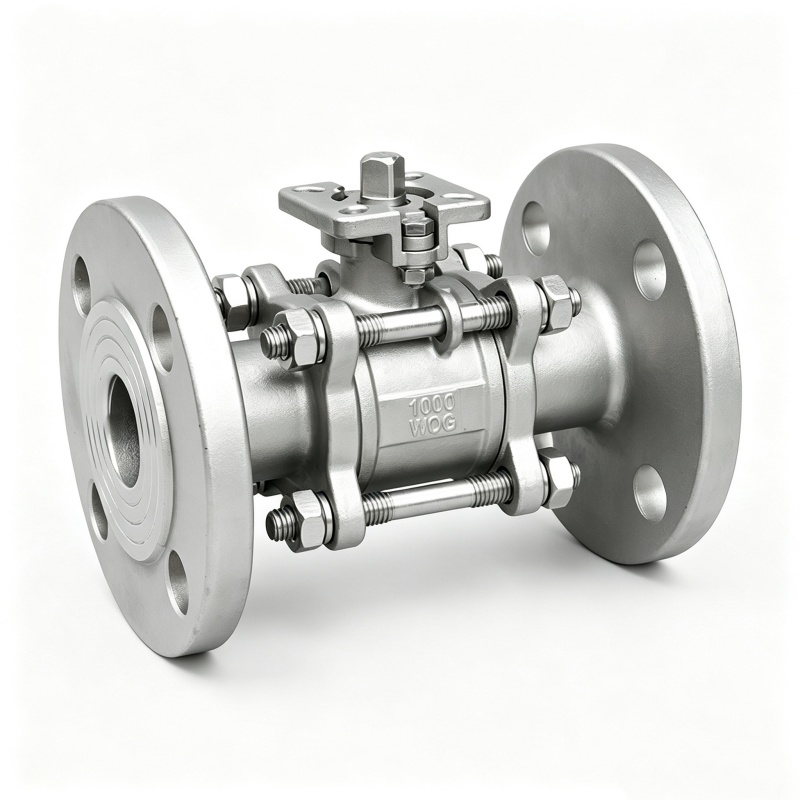

Asennustaso: ISO 5211 -yhteensopiva toimilaitteen suoralle asennukselle
Kuplatiivis nollavuototiiviste:Asennusalustassamme 3PC-laipallinen palloventtiili sisältää PTFE-istuimet, jotka on yhdistetty itsesäätyvään esijännitysrakenteeseen. Se säilyttää kuplatiivisen sulkeutumisen jopa 10 000 auki-sulkemisjakson jälkeen. Usein toimivissa höyrylinjoissa sen 90° pyörivä isku avaa täydellisen tai sulkeutuvan 2 sekunnissa, mikä sopii täydellisesti automaattisiin tuotantolinjoihin, jotka vaativat nopeaa reagointia.
Matala käyttömomentti:Tämän 3PC-laipallisen palloventtiilin pallo käy läpi peilikiillotuksen (Ra ≤ 0,4 μm), mikä vähentää käyttömomenttia 25 % tavallisiin pintakäsittelyihin verrattuna. Näin asiakkaat voivat määrittää pienempiä toimilaitteita, mikä alentaa hankintakustannuksia ja käyttövirrankulutusta.
Blowout-varren muotoilu: Venttiilin varsi on varustettu kahdella O-rengastiivisteellä ja jännitteellä kuormitetulla tiivistekokoonpanolla, joka estää tehokkaasti vaarallisten väliaineiden vuotamisen. Varren ja pallon väliin on asennettu antistaattinen laite, joka takaa turvallisen käytön syttyvien ja räjähtävien nesteiden kanssa.
Käyttäjäystävällinen huoltorakenne: Kolmiosaisella rungolla rakennettu 3PC-laipallinen palloventtiili mahdollistaa paikan päällä tapahtuvan sisäisen puhdistuksen, tiivisteen vaihdon ja komponenttien tarkastuksen poistamatta koko venttiiliä putkistosta, mikä vähentää merkittävästi seisokkeja.
Ylivoimaisen tiivistyskyvyn ja saumattoman automaatioyhteensopivuuden tarjoava Mounting Pad 3PC laipallinen palloventtiili on laajalti käytössä seuraavilla aloilla:
Voimalaitosten jäähdytysvesijärjestelmät: Korroosionkestävä ja vuototon, ihanteellinen kiertovedelle ja suljetuille jäähdytyslenkeille
Kemialliset liukuasennettavat laitteet: Valinnainen CF8M-rakenne kestää klorideja ja syövyttäviä kemiallisia aineita
Maakaasun mittausasemat: Matala vääntömomentti toimii hyvin pneumaattisten/sähköisten toimilaitteiden kanssa kaukosäätöön
Food & Pharmaceutical Pipelines: Helppo puhdistaa paikan päällä hygieenisten prosessistandardien mukaisesti
Runkomateriaalin valinta määrää suoraan palloventtiilin käyttöiän ja turvallisuuden tietyissä työolosuhteissa:
Runko ja päätykappaleet:WCB hiiliteräs (vedelle, ilmalle, höyrylle ≤200°C) / CF8 (304 ruostumaton teräs, heikoille hapoille ja yleisille kemikaaleille) / CF8M (316 ruostumaton teräs, kloridipitoisille aineille ja merivedelle)
Pallo:SS304 / SS316 (Standard) / SS316L Low-Carbon Grade (kestää rakeiden välistä korroosiota jälkihitsauksen jälkeen)
Istuin:PTFE (vakio, -20–200 °C) / PPL korkean lämpötilan laatu (-29–280 °C) / PEEK-vahvistettu laatu (vain mukautettu)
Laippavakio: Asennusalustan 3PC-laippapalloventtiilissä on vakiona ANSI B16.5 Class 150 -porauskuviot; muita standardeja, mukaan lukien DIN, JIS ja PN, on saatavana tilauksesta.

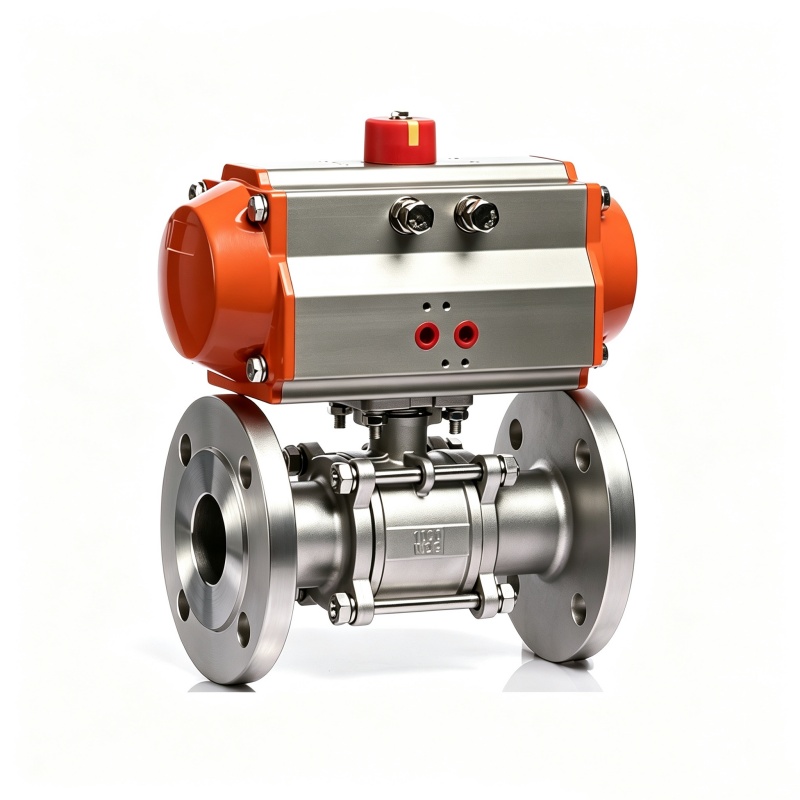

Toimilaitteen mitoitus: Pneumaattisten tai sähköisten toimilaitteiden kokoonpanoissa varmista, että toimilaitteen ulostulomomentti vastaa venttiilin käyttöpainetta. Asiakkaita kehotetaan ilmoittamaan keskipaine, nimellishalkaisija ja kytkentätaajuus. JOEPAI:n tekninen tiimi voi tarjota tarkan mitoituslaskelman tukea.
| 1 | Kuusiokolomutteri | SS304/SS | 9 | Työntöaluslevy | PTFE |
| 2 | Pultti | SS304/SS | 10 | Pakkaus | PTFE |
| 3 | Pultin aluslevy | SS304/SS | 11 | Gland | SS304/SS |
| 4 | Runko | WCB/CF8M/CF8 | 12 | Kahva | SS304/SS |
| 5 | Korkki | WCB/CF8M/CF8 | 13 | Jousipesuri | SS304/SS |
| 6 | Istuin | PTFE | 14 | Varren pähkinä | SS304/SS |
| 7 | Pallo | SS316/SS304/SS | 15 | Muovinen kansi | Muovi |
| 8 | Varsi | SS316/SS304/SS |
| NPS | DN | d | D | D1 | D2 | T | f | L | W | H | Z-d |
| 1/2" | 15 | 15 | 45 | 65 | 95 | 16 | 2 | 130 | 125 | 75 | 4-14 |
| 3/4" | 20 | 20 | 58 | 75 | 105 | 16 | 2 | 150 | 125 | 85 | 4-14 |
| 1" | 25 | 25 | 68 | 85 | 115 | 16 | 2 | 160 | 125 | 95 | 4-14 |
| 11/4" | 32 | 32 | 78 | 100 | 140 | 18 | 2 | 180 | 135 | 100 | 4-18 |
| 11/2" | 40 | 38 | 88 | 110 | 145 | 18 | 3 | 193.5 | 165 | 100 | 4-18 |
| 2" | 50 | 50 | 102 | 125 | 160 | 18 | 3 | 225 | 170 | 135 | 4-18 |
| 21/2" | 65 | 65 | 122 | 145 | 185 | 20 | 3 | 290 | 170 | 135 | 4-18 |
| 3" | 80 | 76 | 138 | 160 | 200 | 20 | 3 | 310 | 240 | 135 | 8-18 |
| 4" | 100 | 100 | 158 | 180 | 220 | 20 | 3 | 350 | 245 | 140 | 8-18 |
V: Jatkuva huolto 150°C asti. Korkeampiin lämpötiloihin tarjoamme PPL- tai vahvistetut PTFE-istuimet (jopa 260°C) – ilmoita tilauksen yhteydessä.
V: Ei. Tämä on on/off-venttiili (täysin auki tai kokonaan kiinni). Virtauksen säätelyyn suosittelemme V-porttipalloventtiilisarjaamme.
V: WCB vesi/ilma/höyry; CF8 miedoille hapoille; CF8M merivedelle, klorideille ja aggressiivisille kemikaaleille. Katso ohjeet yllä olevasta materiaalitaulukosta.
