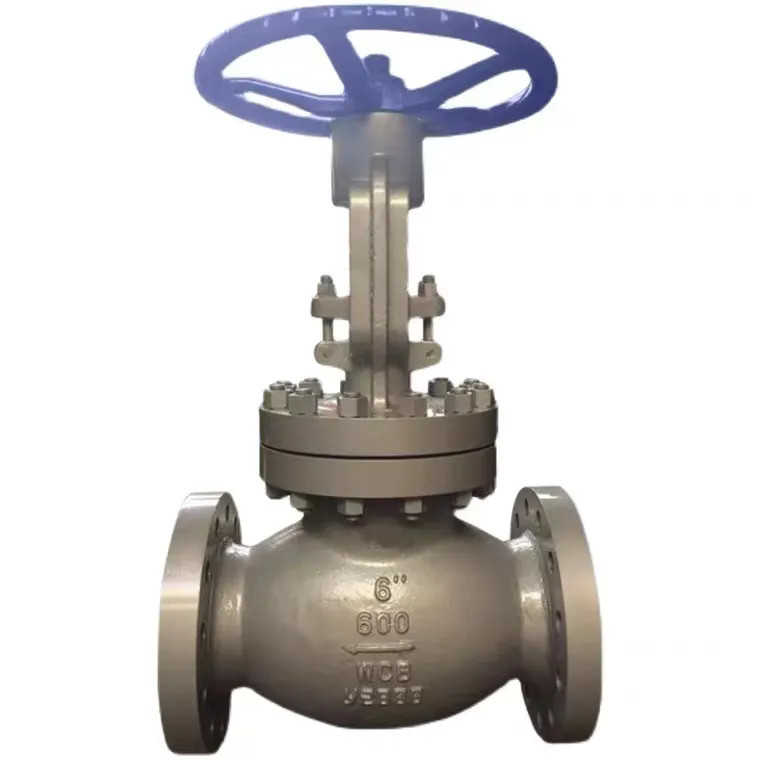

ANSI -luokan 600 kilon valettu terästeräksen korkeapainepaineventtiilin tiivistyspari Joepaiin valmistettua venttiililevyn tiivistyspinnasta ja venttiilin istuimen tiivistyspinnasta. Venttiilin varsi ajaa venttiililevyn liikkumaan pystysuoraan venttiilin istuimen keskiviivaa pitkin. Maapallon venttiilin avauskorkeus on suhteellisen pieni avaus- ja sulkemisprosessin aikana, mikä tekee virtausnopeuden säätämisestä helpon ja helppo valmistaa ja ylläpitää laaja paine -sovellusvalikoima.
Verrattuna toiseen yleisesti käytettyyn rajaventtiiliin teollisuustuotannossa, valettu teräspalloventtiili on rakenteellisesti yksinkertaisempi ja helpompi valmistaa ja ylläpitää. Huolto -elämän kannalta valettujen teräsmaailmaventtiilin tiivistyspinta ei ole helposti kulunut tai naarmuuntunut. Venttiilin avaus- ja sulkemisprosessin aikana venttiililevyn ja pohjatiivistimen välillä ei ole suhteellista liukumista, joten tiivistimen pinnan kuluminen ja naarmu ovat suhteellisen pieniä, mikä parantaa tiivistysparin käyttöikää. Valettu teräsmaailmaventtiili on pieni venttiililevyn isku ja suhteellisen pieni korkeus verrattuna porttiventtiileihin täysin suljetun prosessin aikana.
Rakentaminen: BB-BG-OSandy
Käyttö: Manuaalinen, pneumaattinen
Suunnittelu Standardi: API6D API600
Kasvojen ulottuvuus: ASME B16.10
Laipan päät: ASME B16.5
Testi ja tarkastus: API 598
Special-NACE MR-01-75
Painekäyttö: Luokka: 150 lb-900LB
Erittiö: 1/2 "-14"
Materiaali: WCB, CF8, CF3
Vakiolaipat: ANSI
|
Osien päämateriaali
|
|
|
Vartalo, konepelli
|
ASTM A216 WCB/ASTM A351 CF8/ASTM A351CF8M
|
|
Varsi
|
ASTM A76 420/ASTM A182 F304/ASTM A182 F316
|
|
Varren mutteri
|
Messinki
|
|
Levy
|
ASTM A216 WCB
|
|
Istuin
|
13CR/STM A351 CF8/STM A351 CF8M
|
|
Käsipyörä
|
ASTM A47
|
|
Tiiviste
|
Grafiitti
|
|
Pakkaus
|
Grafiitti
|
|
Globe -venttiilin standardi
|
|
|
Suunnittelija
|
6d Fire/Fire 600/Fire 603
|
|
Kasvotusten
|
ASME B16.10
|
|
Laippa -standardi
|
ASME B16.5
|
|
Testausstandardi
|
API598
|
DN
NPS
L
D
D1
D2
b
Z-φd
15
1/2
165
95
66.7
34.9
21.3
4-16
20
3/4
190
115
82.6
42.9
22.9
4-19
25
1
216
125
88.9
50.8
24.5
4-19
32
11/4
229
135
98.4
63.5
27.7
4-19
40
11/2
241
155
114.3
73
29.3
4-19
50
2
292
165
127
92.1
32.4
8-19
65
21/2
330
190
149.2
104.8
35.6
8-22,2
80
3
356
210
168.3
127
38.8
8-22,2
100
4
432
275
215.9
157.2
45.1
8-25,4
125
5
508
330
266.7
185.7
51.5
8-28,6
150
6
559
355
292.1
215.9
54.7
12-28.6
200
8
660
420
349.2
269.9
62.6
12-31.8
250
10
787
510
431.8
323.8
70.5
16-34,9
300
12
838
560
489
381
76.7
20-34,9
350
14
889
605
527
412.8
76.9
20-38.1
400
16
991
685
603.2
469.9
83.2
20-41.3
450
18
1092
745
654
533.4
89.6
20-44,5
500
20
1194
815
723.9
584.2
95.9
24-44,5
600
24
1397
940
838.2
692.2
108.6
24-50,8
