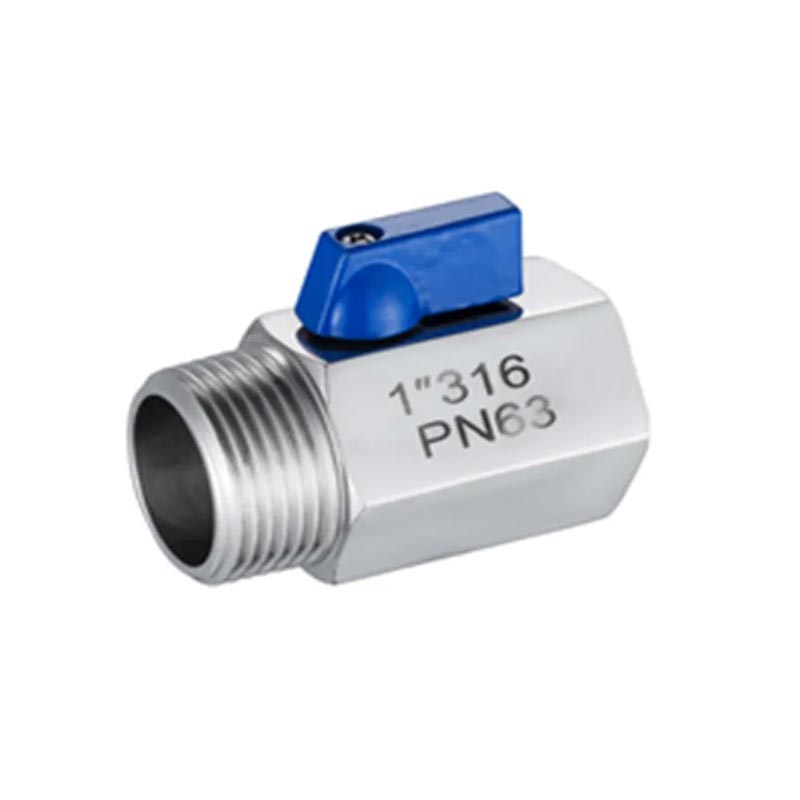

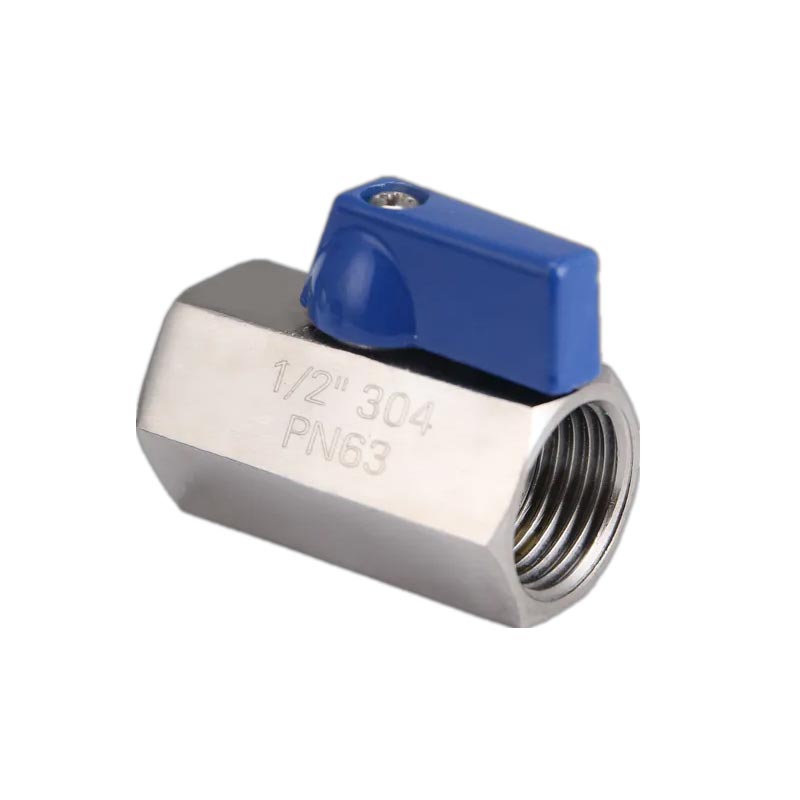

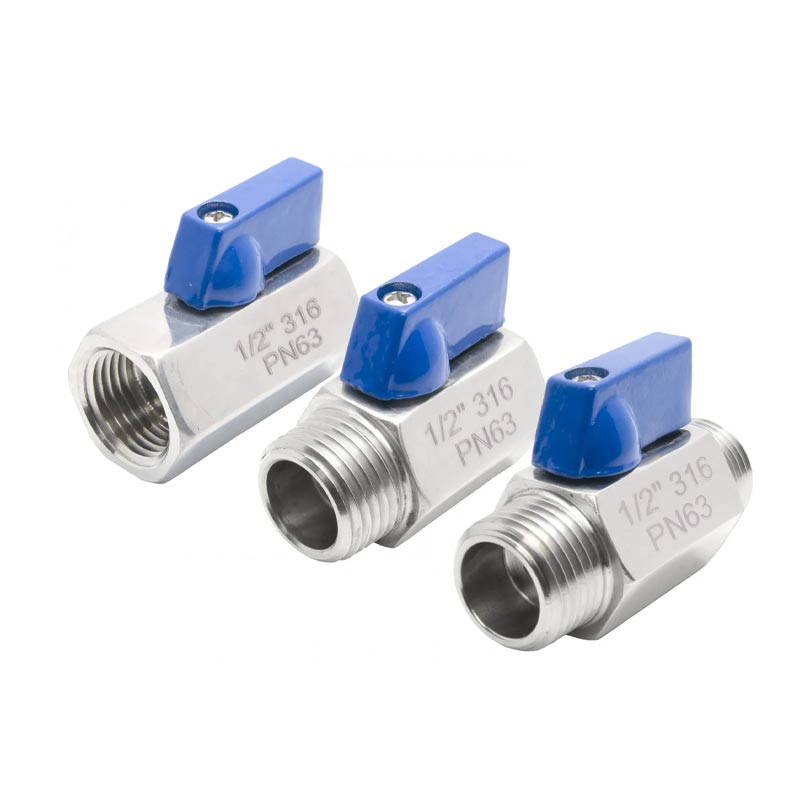

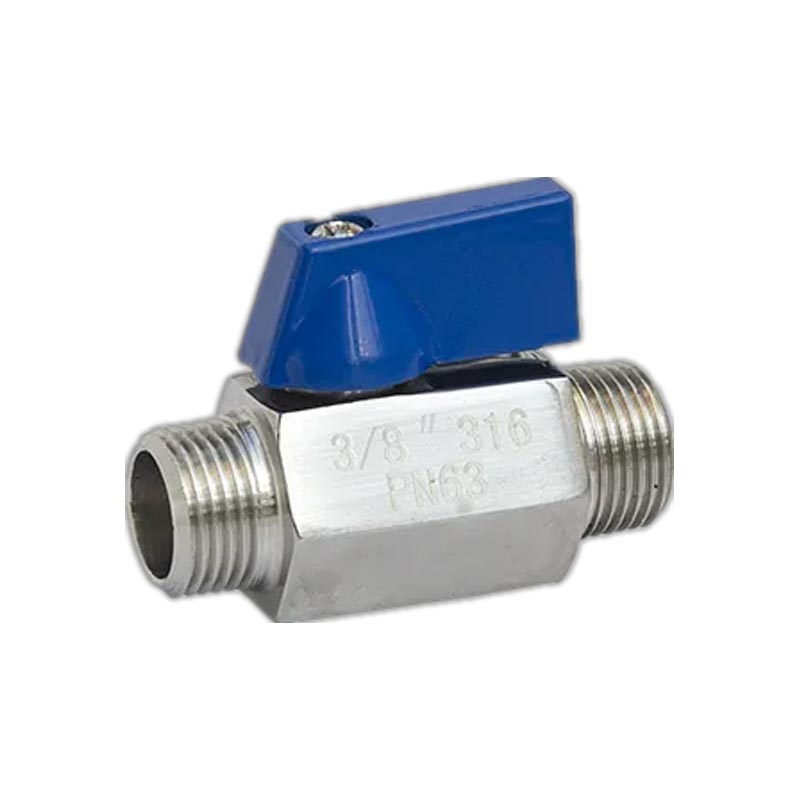

Ruostumattomasta teräksestä valmistettu minipalloventtiili

JOEPAI ruostumattomasta teräksestä valmistettu minipalloventtiili ei ole yksinkertainen pienennetty versio tavallisesta palloventtiilistä, vaan tarkka ohjauselementti, joka on suunniteltu kompakteihin laitteisiin ja matalavirtaussovelluksiin. Valmistettu injektiovalulla kiinteästi muotoillulla rungolla, se kattaa nimelliset porauskoot DN6 - DN25 (1/8" - 1") ja on saatavana sekä SS304- että SS316-materiaaleina vastaamaan vaihteleviin korroosionkestävyysvaatimuksiin. Samalla kun säilytetään standardipalloventtiilien keskeiset edut – 90° nopea toiminta, lähes nollavirtausvastus ja luotettava tiivistys – se vähentää merkittävästi kokoa, painoa ja asennustilaa. Ominaisuudet, kuten puhalluksenkestävä varsi käyttöturvallisuuden takaamiseksi, PTFE-istuimet, jotka takaavat pitkäaikaisen nollavuotokyvyn, ja tuki useille kierrestandardeille, kuten NPT, BSPP ja BSPT, varmistavat joustavan integroinnin maailmanlaajuisiin putkijärjestelmiin. Käytetäänpä laboratorioinstrumenteissa, mikro-ilmakompressoreissa, juomavesilinjoissa tai automaation ohjauspaneeleissa, JOEPAI Mini Ball Valve tarjoaa vakaan, luotettavan, teollisuustason sulkusäädön myös kaikkein ahtaimmissa ympäristöissä.

Mikä on ruostumattomasta teräksestä valmistettu minipalloventtiili?

Ruostumattomasta teräksestä valmistettu minipalloventtiili tarkoittaa tyypillisesti neljänneskierrosta sulkuventtiiliä, jonka nimellisreikä on DN6-DN25 (1/8" - 1") ja joka on valmistettu ruostumattomasta teräksestä 304 (CF8) tai 316 (CF8M).

Sen ydintehtävä on avata tai sulkea putkilinja pyörittämällä pallomaista palloa, jossa on pyöreä läpimenevä reikä. Se kuuluu sulkuventtiililuokkaan, ei säätöventtiiliin.

Vakiopalloventtiileihin verrattuna se tarjoaa syvän optimoinnin asennustilan, painon, kustannusten ja käyttömomentin suhteen, mikä tekee siitä erityisen sopivan integroitavaksi modulaarisiin laitteisiin ja kompakteihin putkistojärjestelmiin.

Sovellusskenaariot

Laboratorion tarkkuusinstrumentit: Päälle/pois-säätö kaasuille tai mikronestetilavuuksille, jotka vaativat pienen kuolleen tilavuuden ja nollakontaminaatiota.

Mikroilmakompressorit ja pneumaattiset järjestelmät: Korkeataajuinen pyöräily alhaisella vääntömomentilla ja pitkällä käyttöiällä.

Juomaveden ja puhtaan veden laitteet: 316L materiaali kiillotetulla sisäreiällä estää raskasmetallien huuhtoutumisen.

Kemialliset analysaattorit ja farmaseuttiset laitteet: Korroosionkestävät tiivisteet, jotka ovat yhteensopivia useiden heikkojen happojen ja alkalien kanssa.

Teollisen tuotannon ja jokapäiväisen elämän hienovaraisissa osissa on usein piilossa avainkomponentit, jotka määräävät tehokkuuden ja laadun - Ruostumattomasta teräksestä valmistettu minipalloventtiili. Tärkeänä nesteen jäsenenä ohjausjärjestelmät, minipalloventtiilistämme on tullut korvaamaton osa modernia teollisuutta sen hienolla rakenteella, tehokas suorituskyky ja laaja valikoima sovelluksia. Tämä artikkeli tulee Tutustu minipalloventtiilien toimintaperiaatteeseen.

Toimintaperiaate

Ruostumattomasta teräksestä valmistettu minipalloventtiili, kuten nimestä voi päätellä, on eräänlainen palloventtiili, joka on kooltaan ja rakenteeltaan kompakti. Sen toimintaperiaate on samanlainen kuin a tavallinen palloventtiili, jonka ydinkomponentti on pallo, jossa on läpimenevä reikä (kutsutaan venttiilipalloksi), jota pyöritetään venttiilin avaamiseksi ja sulkemiseksi.

Milloin pallon läpimenevä reikä on kohdistettu sisääntulo- ja poistoaukkoon venttiili, neste voi kulkea tasaisesti ja venttiili on avoimessa tilassa; Päällä päinvastoin, kun pallo pyörii 90 astetta, läpimenevä reikä sulkeutuu venttiilirungon molemmilla puolilla olevien tiivistyspintojen avulla neste leikataan pois päältä ja venttiili on kiinni.

Tämä yksinkertainen pyöritystoiminto ei ole vain helppoa toimii, mutta sillä on myös erinomainen tiivistyskyky, mikä tekee siitä ihanteellisen valinta nestevirtauksen ohjaamiseen.

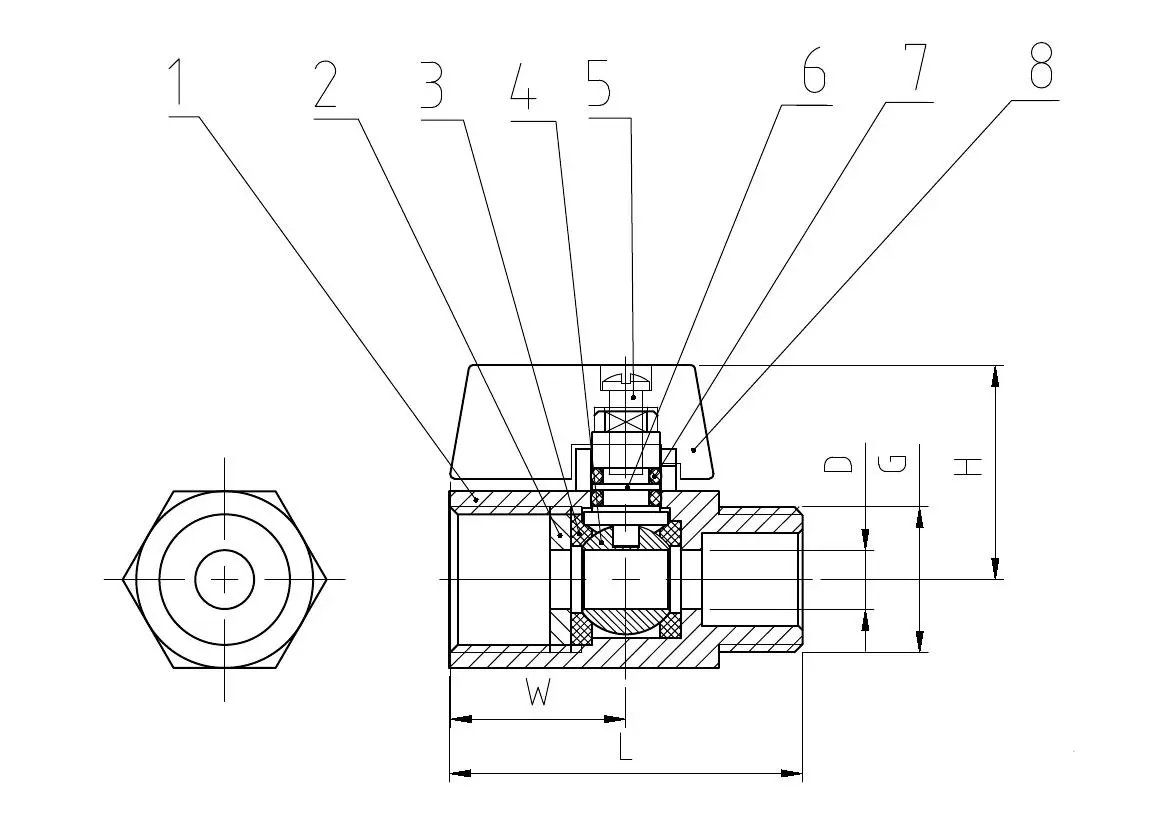

Tärkeimmät osat ja materiaalit

Päämitat

FAQ

1. Mikä on tämän minipalloventtiilin suurin työpaine?

Arvioitu 1000 WOG (PN63), sopii vesi-, öljy-, kaasu- ja useimpiin matala- tai keskipaineisiin nestejärjestelmiin.

2. Kuinka valita SS304:n ja SS316:n välillä?

SS304 (CF8) — Soveltuu yleisiin vesi-, öljy- ja kaasusovelluksiin.

SS316 (CF8M) — Suositellaan ympäristöihin, jotka sisältävät klorideja, merivettä tai happamia aineita ja tarjoavat erinomaisen korroosionkestävyyden.

3. Mitä lankastandardeja tuetaan?

NPT, BSPP, BSPT ovat kaikki tuettuja. Ilmoita toiveesi tilausta tehdessäsi.

4. Mikä on työlämpötila-alue?

Vakioalue: -20°C - 200°C (-4°F - 392°F). PTFE-istuin varmistaa vakaan tiivistyksen koko valikoimalla.

Korkeisiin lämpötiloihin on saatavana PPL-istuimia, jotka kestävät jopa 300 °C.

5. Sopiiko se juomavesijärjestelmiin?

Kyllä. SS316L + PTFE materiaaliyhdistelmä sopii juomavesilinjoihin.

6. Tarjoatko OEM- tai ODM-räätälöintiä?

Kyllä. Räätälöityjä ovat kahvatyylit, runkokaiverrus, pituusmitat ja lankatyypit.

Anna piirustuksesi tai tekniset tiedot, niin suunnittelutiimimme vastaa teknisellä ratkaisulla 24 tunnin kuluessa.
