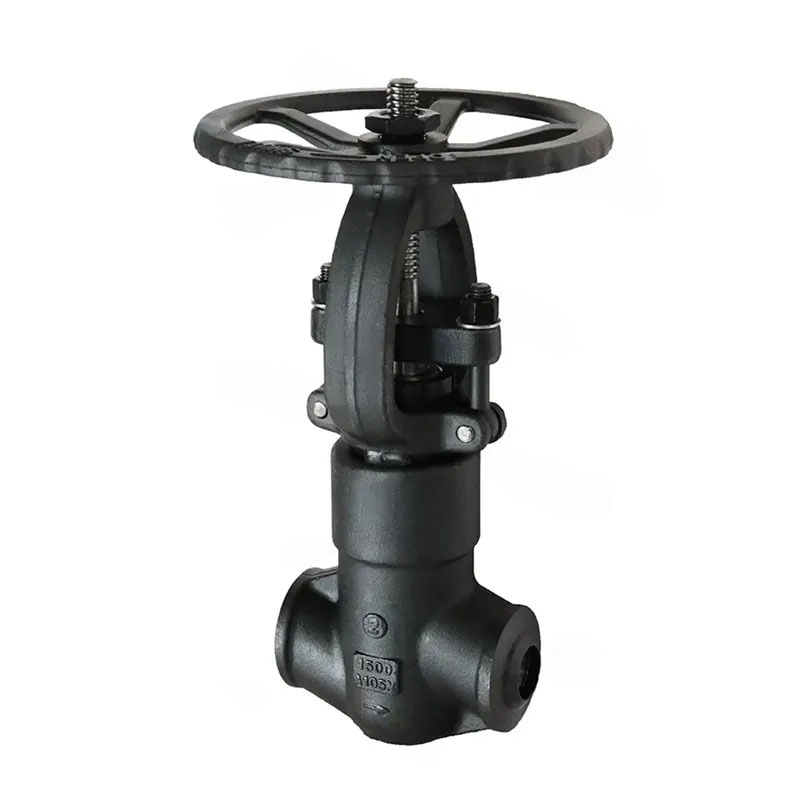

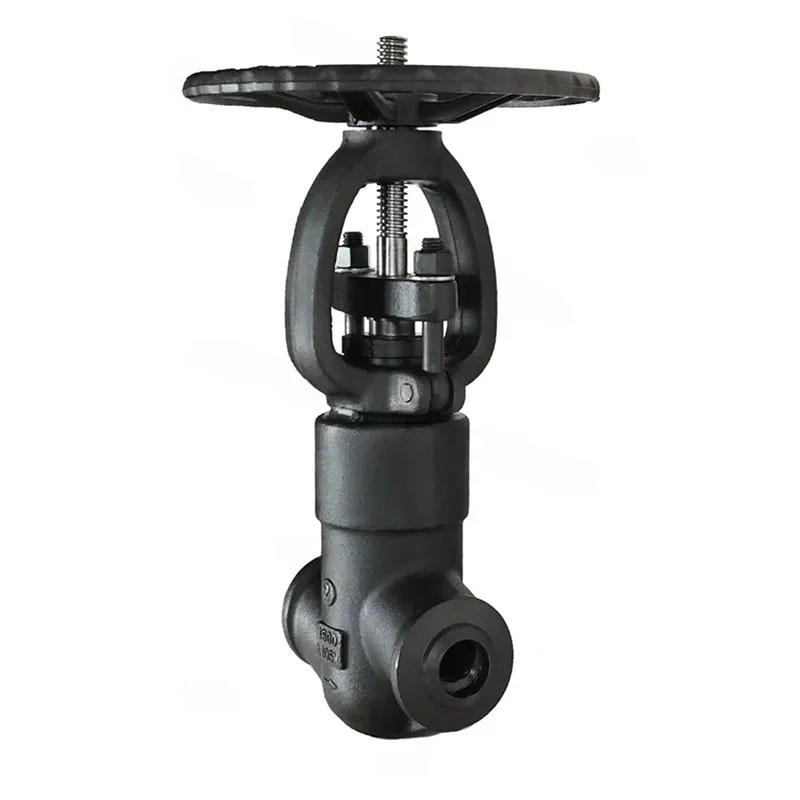

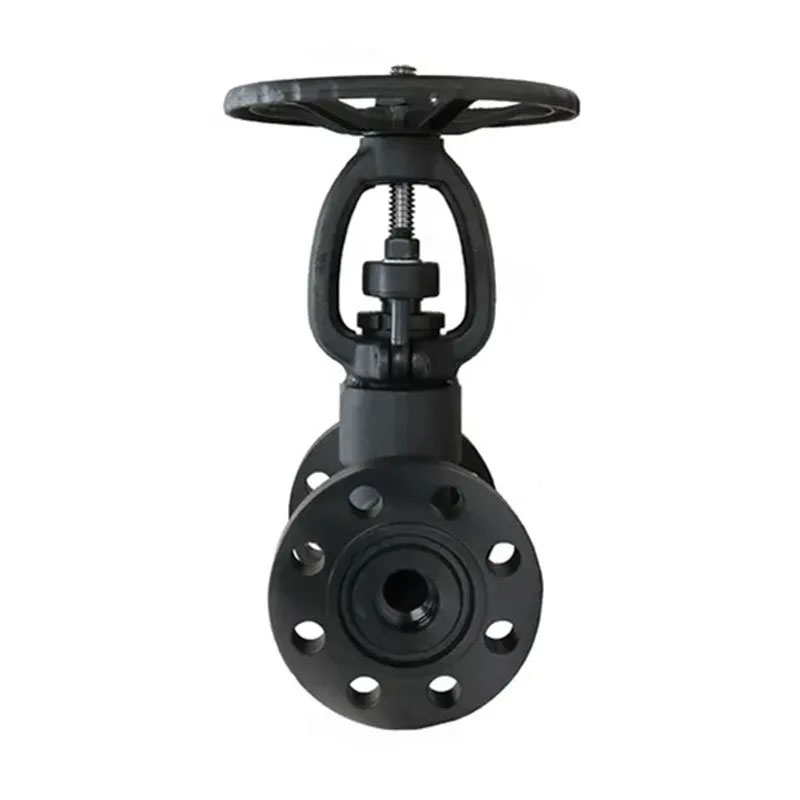

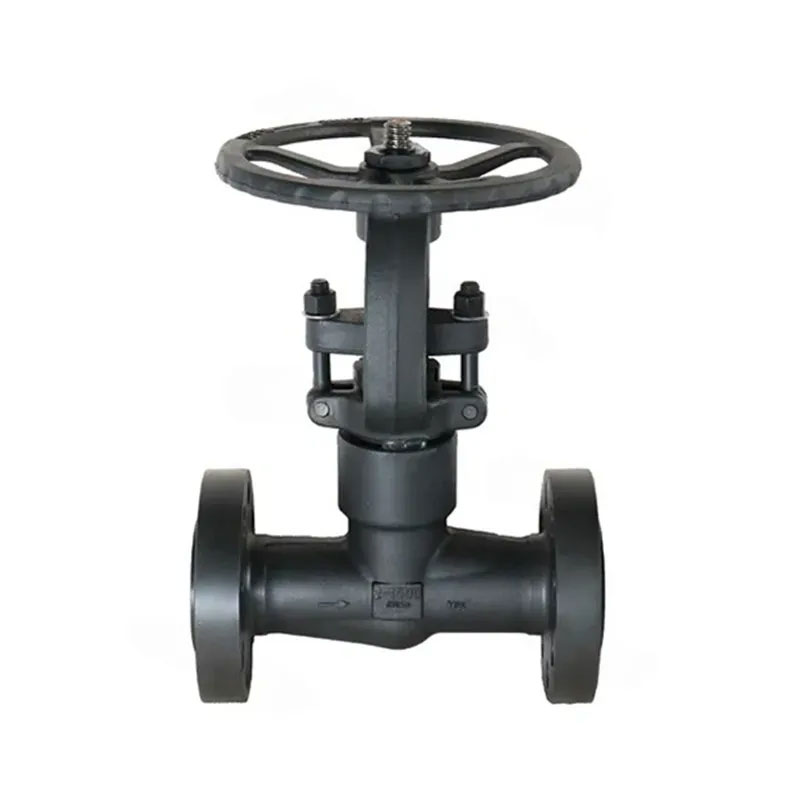

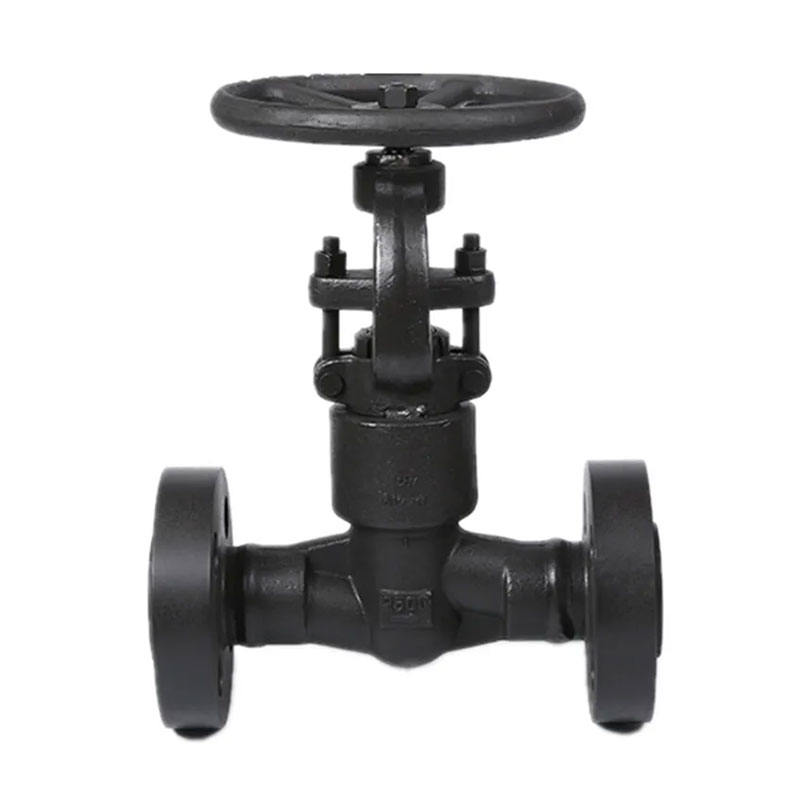

Kiinassa valmistettu Joepai taottu teräslaippapainetiivisteiden maapalloventtiili helpottaa asennusta. Tämä venttiili on suunniteltu käsittelemään korkeita paine -olosuhteita, mikä on ihanteellinen öljy- ja kaasun, sähköntuotannon ja petrokemikaalien teollisuudenaloille. Näillä aloilla, joissa korkean paineenesteen hallinta on ratkaisevan tärkeää, venttiilin paine - tiivisteen suunnittelu varmistaa luotettavan toiminnan. Se voi ylläpitää tiukkaa tiivistettä jopa äärimmäisissä paine -eroissa, estämällä vuotoja ja varmistaa järjestelmän turvallisuus. Tämä maapalloventtiili tarjoaa valikoiman taottuja teräs A105N, F304 tai F316 ruostumattomia - teräsmateriaaleja. A105N tarjoaa erinomaisen voiman yleisiin teollisuussovelluksiin. F304 soveltuu kohtalaisen syövyttäviin ympäristöihin, kun taas F316 tarjoaa parantuneen korroosionkestävyyden erittäin aggressiivisissa olosuhteissa, kuten kemiallisissa kasveissa ja meren asennuksissa. Tämä monipuolisuus tekee siitä mukautuvan monenlaiseen toimialoihin.
1.Design - API 602 / BS 5352 / ASME B16.34
2.Ad laippa - ASME B16.5
3.BW End - ASME B16.25
4.SW End - ASME B16.11
5.ruudut päät - ASME B1.20.1
6.Test - API598
7.Special-NACE MR-01-75
1
2.Pistorasian tyyppinen levy/kartiolevy
3.FULL -satama tai tavanomainen satama
4.Outide -ruuvi ja ike (OS & Y), nouseva varsi
5. Laajennettu konegeenisten palvelujen konepellit
6.Materiaali: Body-A105/F11/F22/F304/F316/F316L/F51/F53/F321 jne.
7.Diikat ja varsi: A105/F11/F22/F304/F316/F316L/F51/F53/F321/F410/13CR.ETC
8. Toiminta: käsipyörä
9.Käytäntö /öljy /kaasu /kemiallinen /petrokemiallinen massa /paperi /vesi /jätevesi
/Meren
| Paine | 150 kiloa | 300 kiloa | 600 kiloa | 900 kiloa | 1500 kiloa | 2500 kiloa | |
| Lujuustestaus | 3.0 | 7.5 | 15.4 | 23.0 | 37.5 | 63.0 | MPA |
| Tiivisteetestaus | 2.2 | 5.5 | 11.2 | 16.9 | 27.5 | 46.2 | |
| Ilmakoe | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| EI | NIMI | CS ASTM: lle | ASTM: n suhteen | SS ASTM: hen | |
| Tyyppi A105 | Tyyppi F22 | Tyyppi F304 (l) | Tyyppi F316 (l) | ||
| 1 | Vartalo | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
| 2 | TIIVISTE | Aalto SS+-grafiitti | SS+PTFE | ||
| 3 | PULTTI | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 4 | Nasta | A276 420 | A276 304 | ||
| 5 | Pakkausrauhanen | A276 410 | A182 F304 (L) | A182 F316 (L) | |
| 6 | PULTTI | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | MUTTERI | A194 2H | A194 4 | A194 8 | A194 8m |
| 8 | MUTTERI | A276 410 | |||
| 9 | MUTTERI | A194 2H | A194 4 | A194 8 | A194 8m |
| 10 | Kvaliä | Ss | |||
| 11 | Käsikirjoitus | A197 | |||
| 12 | Rauhanen | A216 WCB | A351 CF8 | ||
| 13 | PAKKAUS | Joustava grafiitti | Ptfe | ||
| 14 | Konepelli | A105 | A276 304 | A182 F304 (L) | A182 F316 (L) |
| 15 | Varsi | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
| 16 | Levy | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) |
| 17 | Keskipitkä | Vesi, öljy, kaasu | Vesi, öljy, kaasu | Happo, vesi, öljy, kaasu | |
| 18 | LÄMPÖTILA | -29ºC ~ 425ºC | -29ºC ~ 550ºC | -29ºC ~ 550ºC | |
| KOKO | S | L | T | W | H ≈ | Paino (kg) ≈ | ||||||
| Tuuma | DN | Ansi | Hän on | 800 kiloa | 2500 lb | A n s i | ISO, BS | J I S | 800 kiloa | 2500 lb | ||
| NPI | RC | Pt | ||||||||||
| 1/2 | 15 | 21.8 | 22.2 | 140 | 186 | 1/2 | 125 | 321 | 2.2 | 12.3 | ||
| 3/4 | 20 | 27.1 | 27.7 | 140 | 186 | 3/4 | 125 | 321 | 2.4 | 11.6 | ||
| 1 | 25 | 33.8 | 34.5 | 140 | 186 | 1 | 160 | 321 | 4.1 | 10.8 | ||
| 11/4 | 32 | 42.6 | 43.2 | 178 | 232 | 1 1/4 | 160 | 380 | 6 | 26.0 | ||
| 11/2 | 40 | 48.7 | 49.1 | 178 | 232 | 1 1/2 | 180 | 414 | 7 | 26.4 | ||
| 2 | 50 | 61.1 | 61.1 | 216 | 279 | 2 | 200 | 502 | 10.5 | 43.8 | ||
