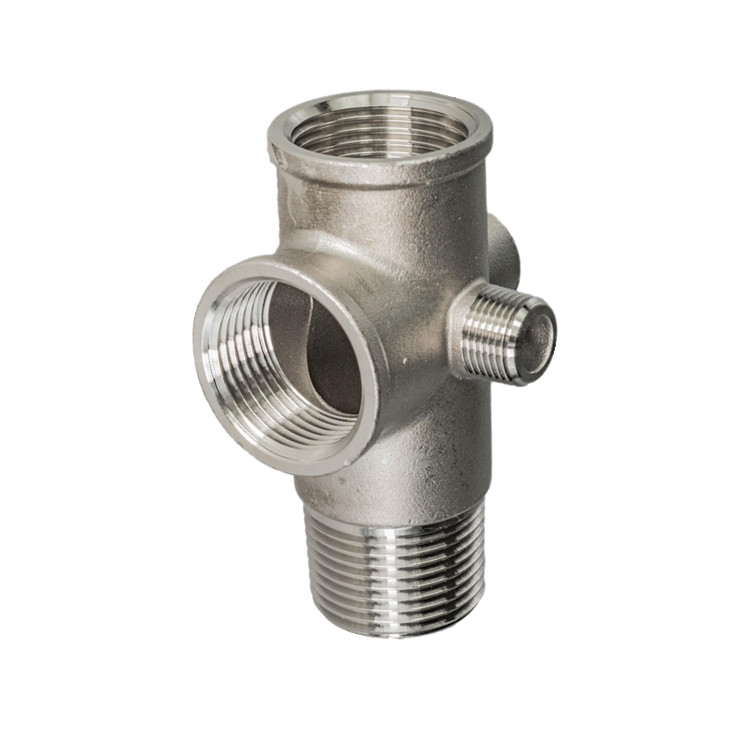

Ruostumattomasta teräksestä valmistettu viisisuuntainen liitin ilman takaiskuventtiiliä

Joepai Factoryn valmistaman ruostumattomasta teräksestä valmistetun viisitieliittimen ilman takaiskuventtiiliä ydinominaisuus on, että itse venttiilirungossa on viisi porttia: 1" naaras x 1" naaras x 1" uros x 1/4" naaras x 1/4" uros. Se on puhtaasti liitäntäkomponentti, jossa on sisäinen ontto kanava, eikä siinä ole liikkuvia osia, eikä siinä ole venttiilin keräämiseen tai jakamiseen tarkoitettua säätötoimintoa. nesteet Pienen pumppujärjestelmän ohjausyksikössä viisisuuntainen liitin toimii kompaktina integroituna asennusalustana, joka yhdistää kaikki keskeiset valvonta- ja suojakomponentit.

Järjestelmän kokoonpanon tiedot:

Viisisuuntainen liitin: Järjestelmän ydinrunko, joka yhdistää kaikki komponentit yhdeksi kokonaisuudeksi, minimoi putkien liitokset ja vähentää vuotojen riskiä.

Liitännät: 1 tuuman naarasportti (veden sisääntulo), 1 tuuman urosportti (veden ulostulo), toinen 1 tuuman naarasportti (takaiskuventtiilin kytkemiseen), 1/4 tuuman naarasportti (painekytkimen liittämiseen), 1/4 tuuman urosportti (painemittarin liittämiseen).

Pääkanava (tulo ja poisto): Yhdistää pumpun ulostulon vesipisteeseen johtavaan putkeen ja on väliaineen päävirtausreitti.

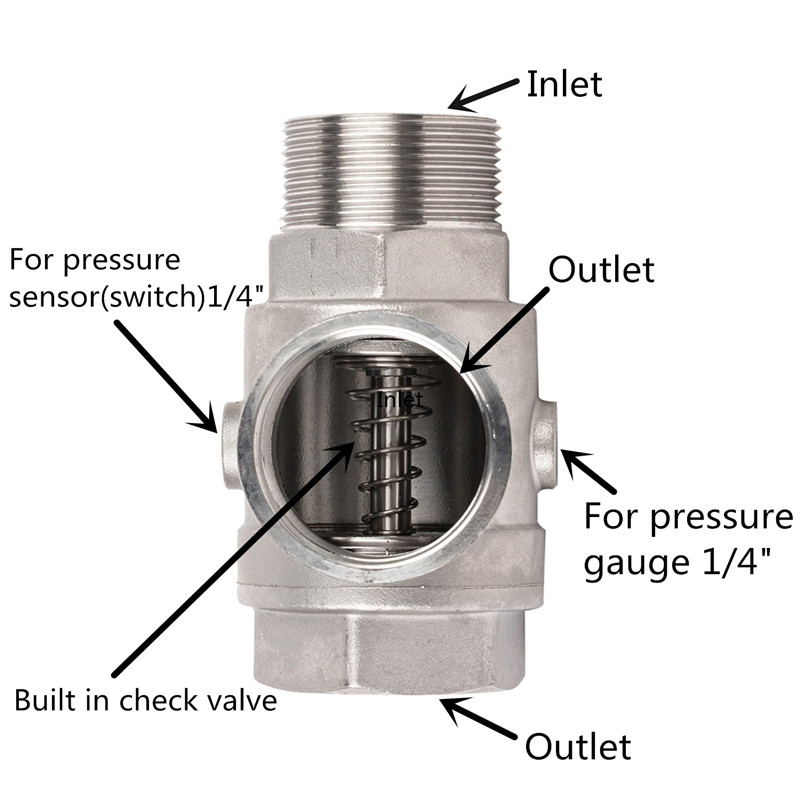

1 tuuman takaiskuventtiili: Tämä on järjestelmän "turvasuoja". Se estää veden takaisinvirtauksen, kun pumppu pysähtyy, välttäen vesiiskun ja pumpun juoksupyörän käänteisen pyörimisen, ja on ratkaisevan tärkeää pumpun suojaamisen kannalta.

1/4 tuuman painekytkin: Tämä on järjestelmän "automaattinen aivot". Se valvoo järjestelmän painetta käynnistämällä pumpun, kun paine laskee asetetun alarajan alapuolelle, ja pysäyttämällä pumpun, kun se saavuttaa ylärajan, jolloin saadaan täysin automaattinen toiminta.

1/4 tuuman painemittari: Tämä on järjestelmän "tilasilmät". Se tarjoaa reaaliaikaisen, intuitiivisen painenäytön virheenkorjausta, tarkkailua ja vianetsintää varten.

Tuotteen ominaisuudet

Joepain 5-tieliitin ruostumattoman teräksen materiaalin ansiosta parantaa merkittävästi korroosionkestävyyttä, lujuutta ja hygieniatasoa käyttämällä ruostumatonta terästä, mikä laajentaa sen käyttöaluetta. Siitä tulee kestävämpi ja puhtaampi. Sen tärkeimpiä etuja ovat:

Erinomainen korroosionkestävyys: Se kestää korroosiota höyrystä, heikkoista happoista ja emäksistä, erilaisista kemikaaleista ja merivesiympäristöistä, mikä tarjoaa paljon messinkiventtiilien käyttöikää pidemmän käyttöiän.

Korkea lujuus ja kestävyys: Se kestää korkeampia järjestelmäpaineita (yleensä PN16/PN25 ja jopa PN40 tai korkeampia) ja painepiikkejä.

Ylivoimainen hygieeninen suorituskyky: Sileä pinta estää bakteerien kasvun ja on helppo puhdistaa ja desinfioida. Peilikiillotuksella tai elektrolyyttisellä kiillotuskäsittelyllä se voi täyttää elintarvike- tai terveysstandardit.

Laaja lämpötila-alue: Soveltuu korkean lämpötilan höyrylle tai matalan lämpötilan materiaalille.

Materiaalit

Valettu ruostumaton teräs ASTM A 351 CF8 / SS 304; ruostumaton teräs ASTM A 351 CF8M / SS 316;

Tekniset tiedot

Nimellishalkaisija: 1"~2" (DN25 - DN50)

Nimellispaine: PN16 - PN25 (1,6 MPa ~ 2,5 MPa)

Käyttölämpötila: -20 ℃ - 232 ℃

Kierrestandardi: BSP(G),BSPT(Rc),NPT

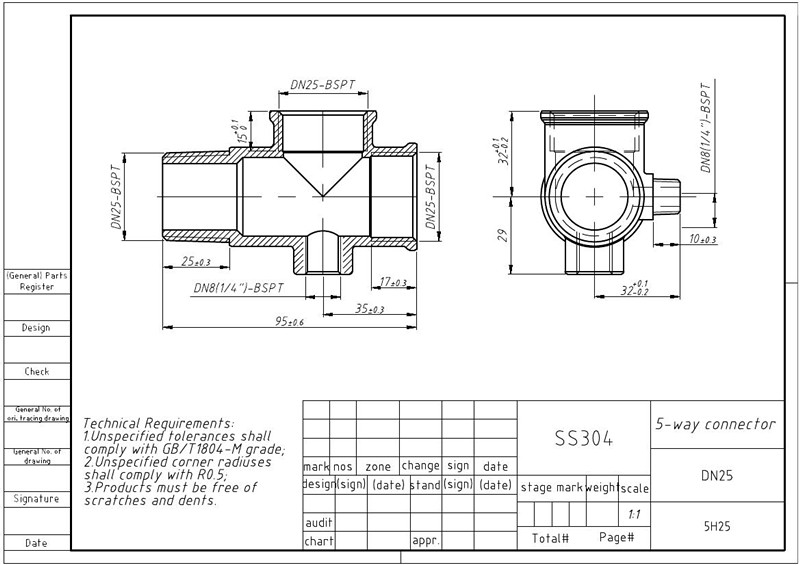

Piirustus

Räätälöinti toimitettujen mallien perusteella on tuettu.

5-Po:n erityissovelluksetrt Connecttor

Jos järjestelmässäsi on jo erillinen takaiskuventtiili tai jos et tarvitse takaiskuventtiilitoimintoa ollenkaan ja tarvitset vain luotettavan "jakotukin", 5-porttinen liitin on taloudellisin ja yksinkertaisin vaihtoehto. Sen arvo on putkistojen yksinkertaistaminen ja erillisten liitosten määrän vähentäminen. Erityisiä skenaarioita ovat:

Monipistevalvonta ja näytteenotto

Skenaario:  Pääputkesta on napautettava useita haaroja valvontalaitteiden asentamiseksi.

Esimerkki: Painemittarin, painelähettimen (anturin) ja varoventtiilin yhdistäminen samanaikaisesti. Viisisuuntainen liitin tarjoaa niille keskitetyn ja vakaan kiinnityspisteen.

Nesteiden jakelu ja keräys

Skenaario:  Yksi nestevirta on jaettava tasaisesti useisiin rinnakkaisiin haaroihin tai useita nestevirtauksia on kerättävä yhdeksi virtaukseksi.

Esimerkki: Jäähdytysveden jakaminen pääjäähdytysvesiputkesta kolmeen itsenäiseen jäähdytystä vaativaan laitteeseen; tai useiden paluuvesilinjojen kerääminen yhteen pääpaluuvesiputkeen.

Järjestelmän testaus, tuuletus tai tyhjennys

Skenaario:  Järjestelmälle on tarjottava tilapäiset tai pysyvät apuliitännät.

Esimerkki: Liitännät järjestelmän huuhteluun, automaattisten ilmanpoistoventtiilien liitännät tai tyhjennysventtiilin liitännät.
