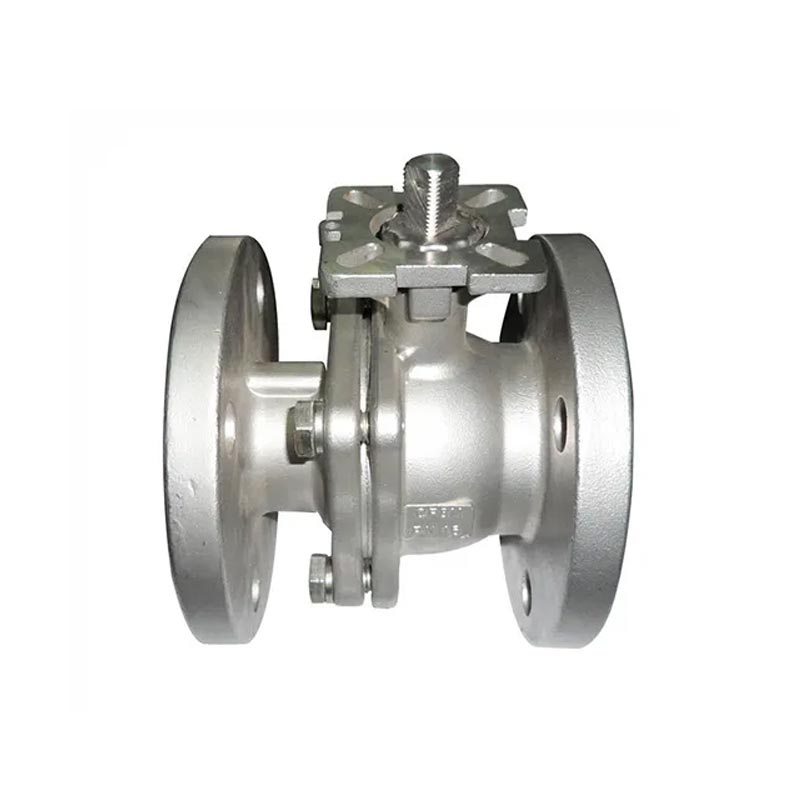

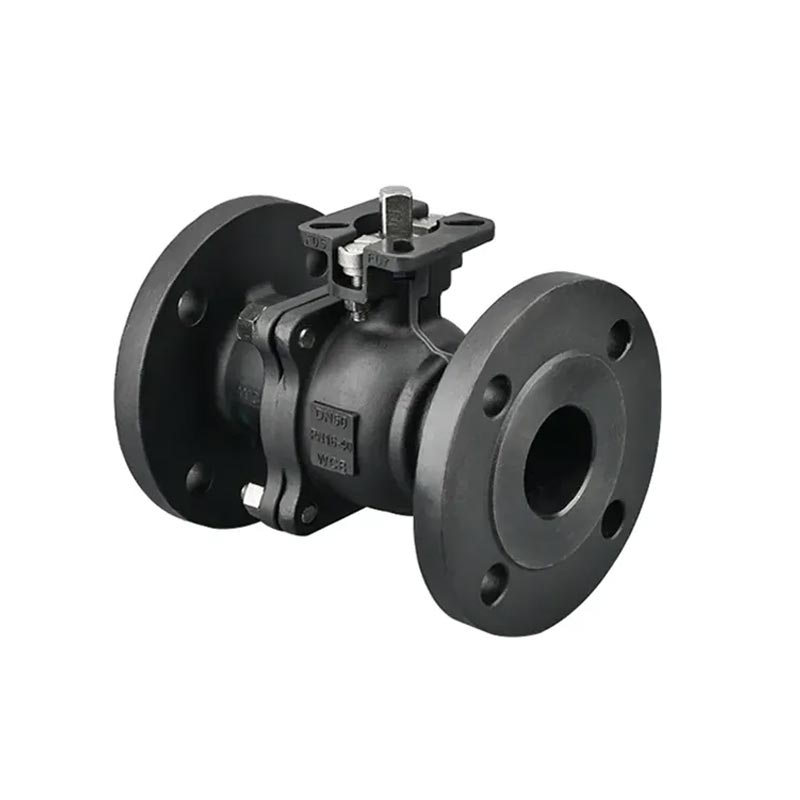

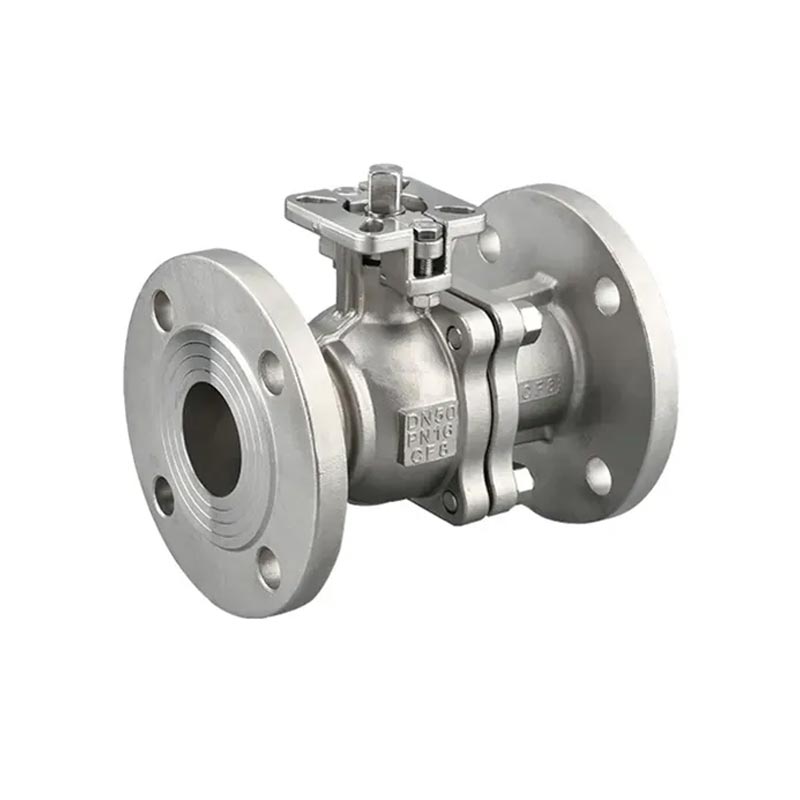

JOEPAI 2PC hiiliteräslaipallinen palloventtiili, jossa on toimilaitteen ISO5211-ylälaippa, on kompaktin rakenteen ja kelluva ydinrakenne. Pallon ja pallon välinen tiivistepinta venttiilin istukka tiivistyy automaattisesti paineen alaisena ja tukevalla hiilellä teräsventtiilirunko, sillä on hyvät tiedot painelaakereista, kulutuskestävyydestä, korroosionkestävyys jne. Sitä käytetään laajalti teollisuudessa, kuten öljy, maakaasu, kemianteollisuus, voimalaitos ja vedenkäsittely. kanssa yli kymmenen vuoden kokemus palloventtiilien valmistuksesta, Qiaopai ottaa käyttöön CNC:n tarkkuustyöstö, viisi laaduntarkastuspistettä ja digitaalinen prosessien seurantajärjestelmä tehtaan jäljitettävyyden, vakaan suorituskyvyn saavuttamiseksi, ja tarkka yhteensopivuus asiakkaan standardien kanssa jokaiselle palloventtiilille. Useita standardit, kuten DIN, ANSI, JIS jne., ovat saatavilla vastaamaan räätälöityjä globaalien asiakkaiden hankintatarpeisiin.
Suunnittelustandardi: ASME B16.34
Päätylaippa: DIN2633 PN16
Kasvotusten: BS EN558-1 DIN3202 F4/F5
Tarkastus ja testaus: API598/EN 12266
Jalostamot, petrokemian tehtaat, raakaöljy ja valmiin öljyn kuljetus
järjestelmät
Maakaasun pitkän matkan putket, kaupungin kaasunpaineen säätö
asemat
Kemiallisten prosessien ohjausjärjestelmät
Korkean lämpötilan höyryn kuljetus, lämpökiertojärjestelmät
Teollisuuskattilat, paineastioiden turvavalvonta
Paperinvalmistus, metallurgia, lääkkeet, teollinen vedenkäsittely ja
muut teollisuudenalat
MATERIAALI: HIILITERÄS WCB/DIN1.0619
RUOSTUMATON TERÄS 304/1.4308
RUOSTUMATON TERÄS 316/1.4408
Työpaine: DN15 ~ DN50 PN40; DN65 ~ DN100 PN16
Täysi portti
Paljas varsi ISO5211-suoralla kiinnitystyynyllä (ylälaippa)
Puhalluksen kestävä varren muotoilu
Antistaattinen laite
Lukituslaite
Käyttö: Manuaalinen tai toimilaite
Investointi Casting
Käyttölämpötila: -20 ℃ ~ 150 ℃
Sopiva väliaine: vesi, öljy, kaasu
Läpäissyt ISO 9001 laatujärjestelmän sertifioinnin
Täyttää CE EU:n turvallisuusstandardit
Korean KC-sertifikaatti soveltuu Aasian ja Tyynenmeren markkinoille
Jokainen 2PC hiiliteräslaipallinen palloventtiili on läpäissyt korkeapainetestin ja ilmatiiveystestin
Tarkkuus CNC-käsittely, avaimen mittavirhe ≤ 0,01 mm
Kaikki raaka-aineet analysoidaan spektrometrin kemiallisella koostumuksella
Valinnainen matalan lämpötilan rakenne (pidennetyllä venttiilin kaulalla)
Muokattava antistaattinen ja palonkestävä rakenne
Pidennetty leikkaustanko, erikoispinnoituskäsittely (kuten ENP, FBE)
Tukea OEM-käsittelyä ja pakkausten räätälöintiä

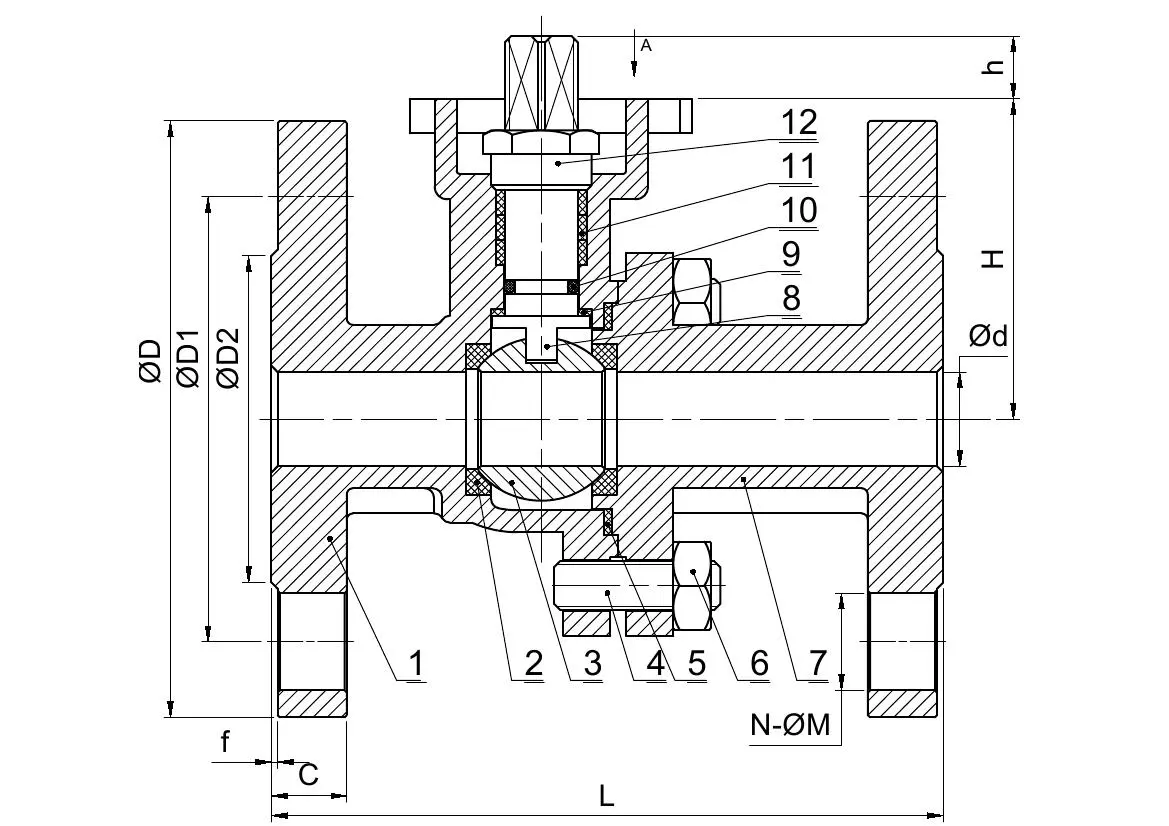

| 1 | Runko | WCB/CF8/CF8M | 7 | Korkki | WCB/CF8/CF8M |
| 2 | Istuin | PTFE | 8 | Varsi | SS304/SS316 |
| 3 | Pallo | SS304/SS316 | 9 | Työntölevyt | PTFE |
| 4 | Pultti | SS/SS316 | 10 | O-renkaat | Viton |
| 5 | Tiiviste | PTFE | 11 | Pakkaus | PTFE |
| 6 | Mutteri | SS/SS316 | 12 | Gland | SS/SS316 |
| NPS | d | L | H | D | D1 | D2 | c | f | N-M | h | a | b | A | B | K |
| 1/2" | 15 | 130 | 50 | 95 | 65 | 46 | 14 | 2 | 4-14 | 9 | 6 | 6 | 36 | 42 | 9 |
| 3/4" | 20 | 140 | 55 | 105 | 75 | 56 | 16 | 2 | 4-14 | 9 | 6 | 6 | 36 | 42 | 9 |
| 1" | 25 | 150 | 60 | 115 | 85 | 65 | 16 | 2 | 4-14 | 11 | 6 | 7 | 42 | 50 | 11 |
| 11/4" | 32 | 165 | 70 | 135 | 100 | 76 | 18 | 2 | 4-18 | 11 | 6 | 7 | 42 | 50 | 11 |
| 11/2" | 38 | 180 | 75 | 145 | 110 | 84 | 18 | 2 | 4-18 | 14 | 7 | 9 | 50 | 70 | 14 |
| 2" | 50 | 200 | 85 | 160 | 125 | 99 | 20 | 2 | 4-18 | 14 | 7 | 9 | 50 | 70 | 14 |
| 21/2" | 62 | 220 | 95 | 180 | 145 | 118 | 20 | 2 | 4-18 | 14 | 7 | 9 | 70 | 70 | 14 |
| 3" | 78 | 250 | 100 | 195 | 160 | 130 | 20 | 2 | 8-18 | 17 | 9 | 11 | 70 | 102 | 17 |
| 4" | 100 | 280 | 115 | 215 | 180 | 156 | 22 | 2 | 8-18 | 17 | 9 | 11 | 70 | 102 | 17 |
| 5" | 122 | 320 | 177 | 245 | 210 | 185 | 22 | 2 | 8-18 | 29 | - | 14 | - | 125 | 27 |
| 6" | 146 | 360 | 194 | 280 | 240 | 210 | 24 | 2 | 8-22 | 29 | - | 14 | - | 125 | 27 |
| 8" | 196 | 400 | 180 | 335 | 295 | 265 | 24 | 2 | 12-22 | 38 | - | 18 | - | 150 | 36 |
