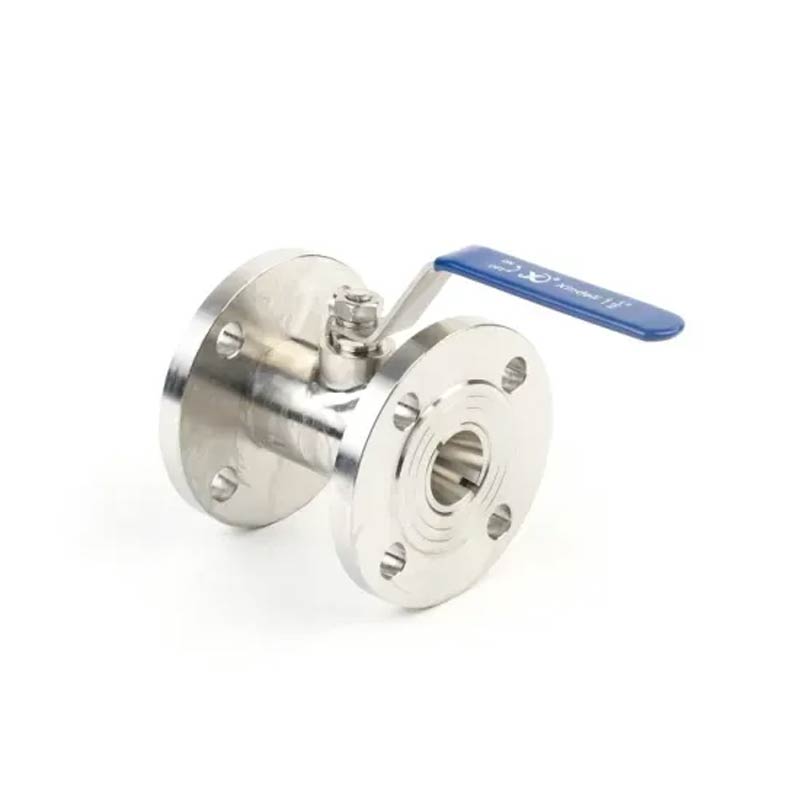

JOEPAI kestävä 1PC ANSI laippapalloventtiili LUOKKA 150LB täyttää ANSI B16.5 150LB -standardi, käyttää tarkkuusvalettua venttiilirunkoa, kompakti kokonaisuus rakenne ja erinomainen tiivistyskyky. Sopii nesteen katkaisuun tai kytkentäohjaus erilaisissa teollisuusputkissa, laajalti käytetty petrokemian, sähkön, vedenkäsittelyn ja yleiset teollisuusjärjestelmät, sopii erityisen hyvin rajoitettuun tilaan tai kevyisiin sovelluksiin.
1PC ANSI laipallisen kuulaventtiilin LUOKKA 150LB toimintaperiaate on erittäin yksinkertainen. Kun kahva pyörii, myös pallo pyörii ja muuttuu siten pallon sisäreiän ja venttiilin rungon välinen kohdistus kanava. Suljetussa tilassa pallomainen reikä ei ole kohdakkain venttiilin rungon kanava, joka estää nestettä kulkemasta läpi. Avoimessa tilassa, pallomainen reikä on linjassa venttiilin rungon kanavan kanssa, jolloin nestettä pääsee sisään kulkea vapaasti läpi.
Yksi palloventtiilien eduista on, että ne voidaan kytkeä nopeasti päälle ja pois ilman kahvan suurta kiertoa. Tämä tekee 1PC ANSI Laipallinen palloventtiili LUOKKA 150LB sopii erityisen hyvin tilanteisiin, joissa vaativat nestevirtauksen säännöllistä hallintaa.
Kasvotusten ulottuvuus: B16.10-1992
Laippaliitäntä: ANSI B16.5
LÄMPÖTILA-ALUE: -20ºC ~ 150ºC
SOVELTUVAT VÄLINEET: VESI, ÖLJY, ILMA JA SÖÖVYTTÄVÄ NESTE
SIJOITUSVALUN RUNKO
SUUNNITTELU: ANSI B16.34, API608
TESTI: API 598, API 6D
MATERIAALI: HIILITERÄS WCB/DIN1.0619
RUOSTUMATON TERÄS 304/1.4308
RUOSTUMATON TERÄS 316/1.4408
| 1 | Korkki | WCB/CF8/CF8M | 9 | Työntöaluslevy | SS/SS304/SS316 |
| 2 | Runko | WCB/CF8/CF8M | 10 | Pakkaus | SS/SS304/SS316 |
| 3 | Pultti | SS/SS304/SS316 | 11 | Gland | SS/SS304/SS316 |
| 4 | Istuin | PTFE | 12 | Kahva | SS |
| 5 | Pultin aluslevy | SS/SS304/SS316 | 13 | Jousipesuri | SS/SS304/SS316 |
| 6 | Kuusiokolomutteri | SS/SS304/SS316 | 14 | Varren pähkinä | SS/SS304/SS316 |
| 7 | Pallo | SS/SS304/SS316 | 15 | Muovinen kansi | Muovi |
| 8 | Varsi | SS/SS304/SS316 |
| NPS | d | D | D1 | D2 | T | f | L | W | H | N | d2 |
| 1/2" | 15 | 90 | 60.3 | 34.5 | 11.2 | 2 | 108 | 125 | 65 | 4 | 16 |
| 3/4" | 20 | 100 | 69.9 | 42.9 | 11.2 | 2 | 117 | 135 | 75 | 4 | 16 |
| 1" | 25 | 110 | 79.4 | 50.8 | 12 | 2 | 127 | 135 | 87 | 4 | 16 |
| 11/4" | 30 | 160 | 88.9 | 63.5 | 12.7 | 2 | 140 | 147 | 90 | 4 | 16 |
| 11/2" | 36 | 160 | 98.4 | 73 | 14.3 | 2 | 165 | 180 | 95 | 4 | 16 |
| 2" | 46 | 185 | 120.7 | 92.1 | 15.9 | 2 | 178 | 180 | 110 | 4 | 19 |
| 21/2" | 57 | 185 | 139.7 | 104.8 | 17.5 | 2 | 190 | 200 | 120 | 4 | 19 |
| 3" | 73 | 305 | 152.4 | 127 | 19.1 | 2 | 203 | 230 | 130 | 4 | 19 |
| 4" | 90 | 305 | 140.5 | 157.2 | 23.9 | 2 | 229 | 240 | 150 | 8 |
19 |
