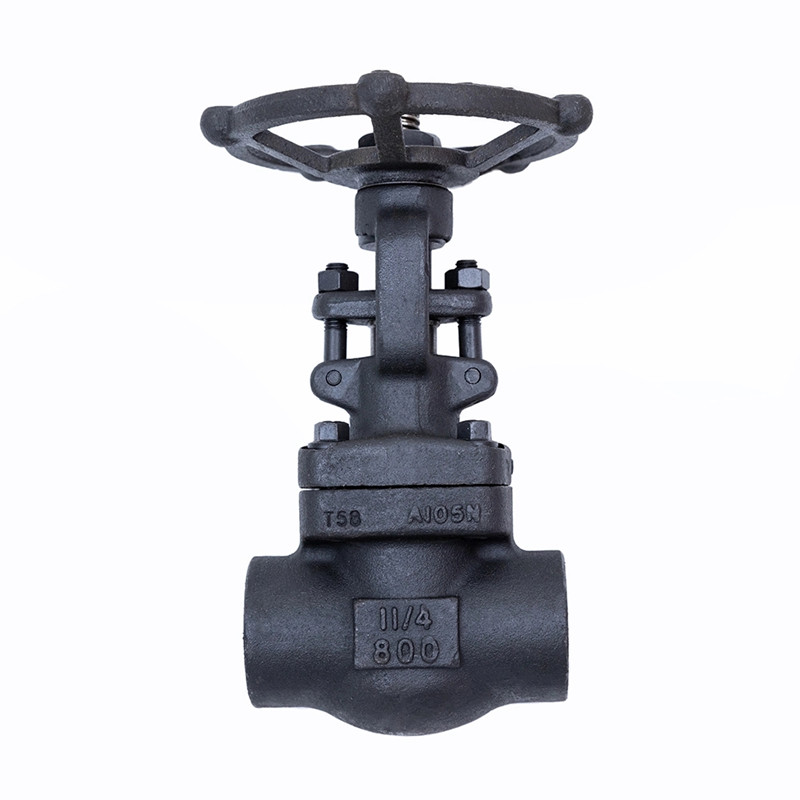

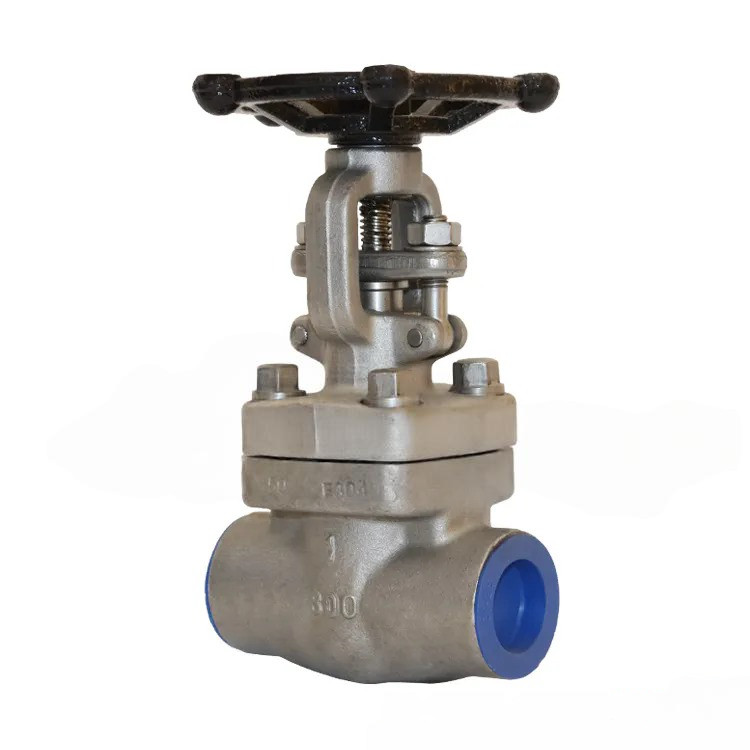

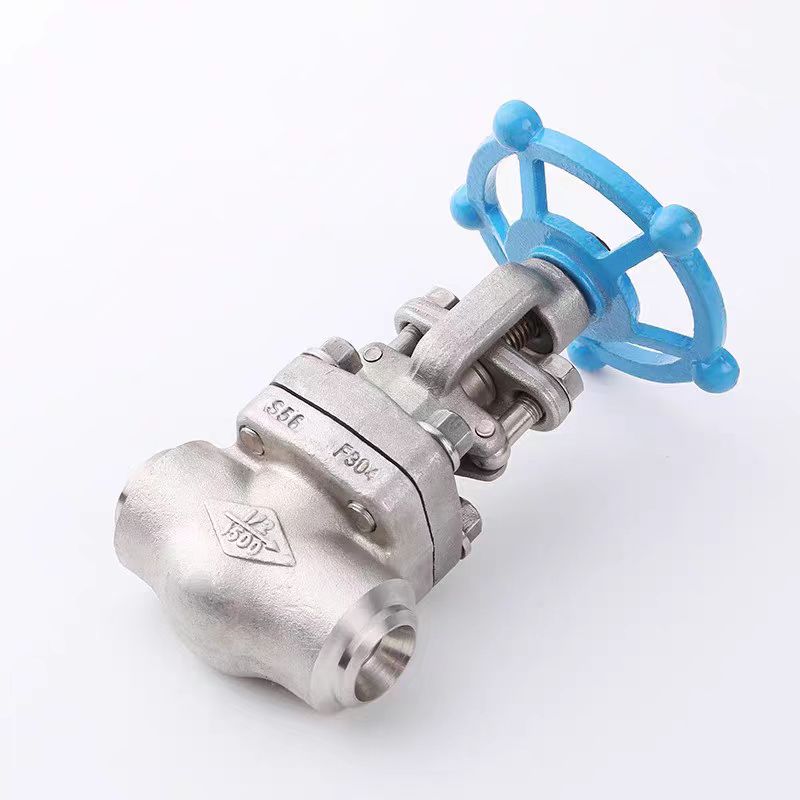

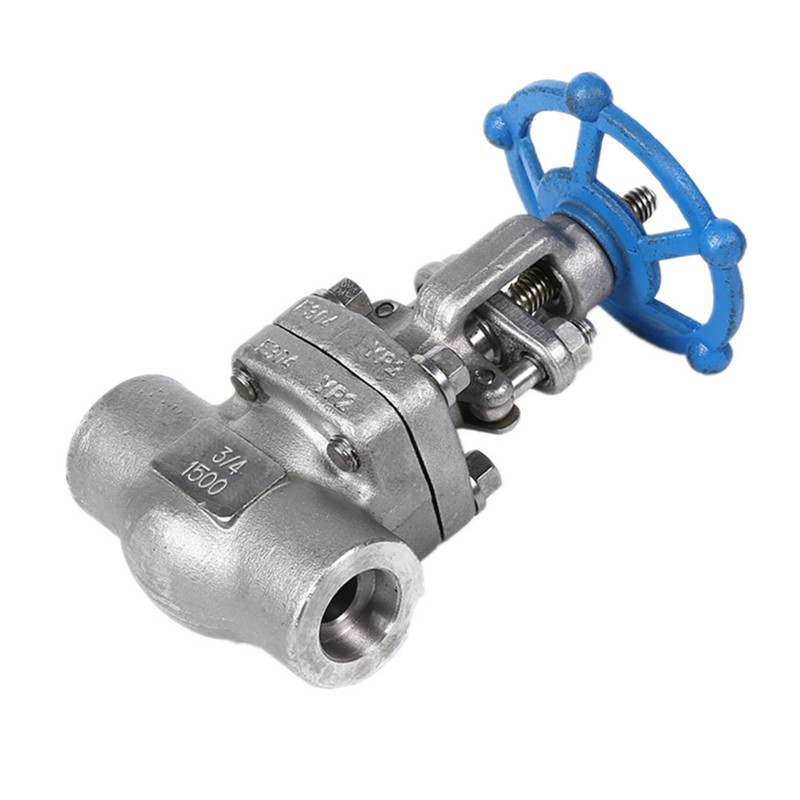

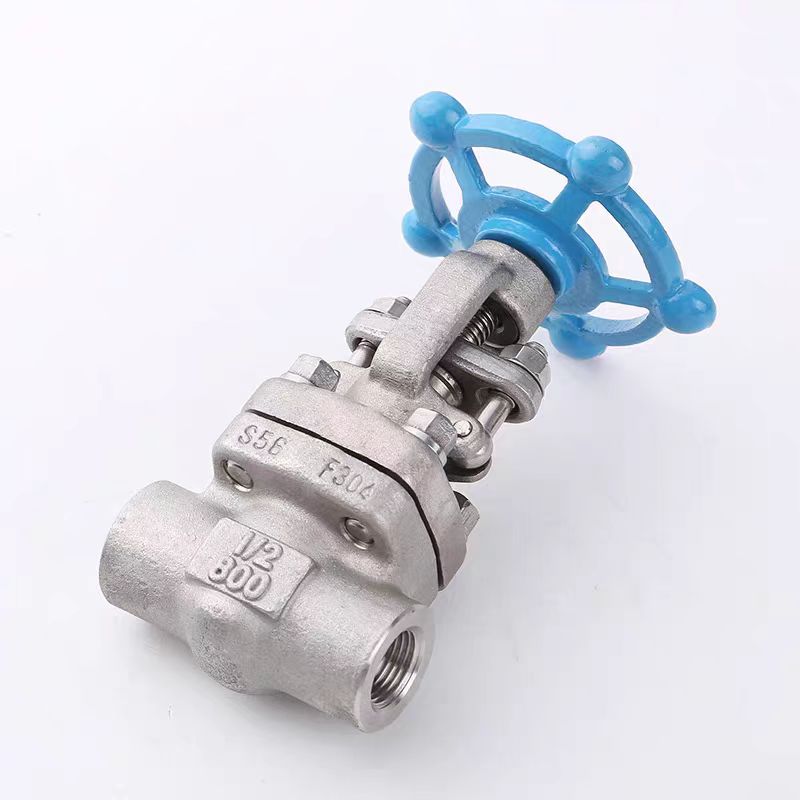

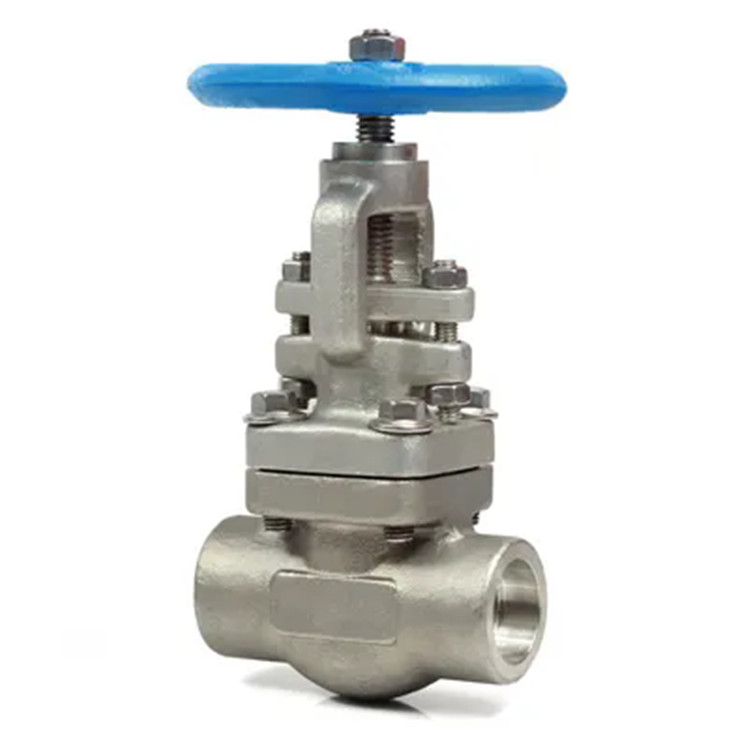

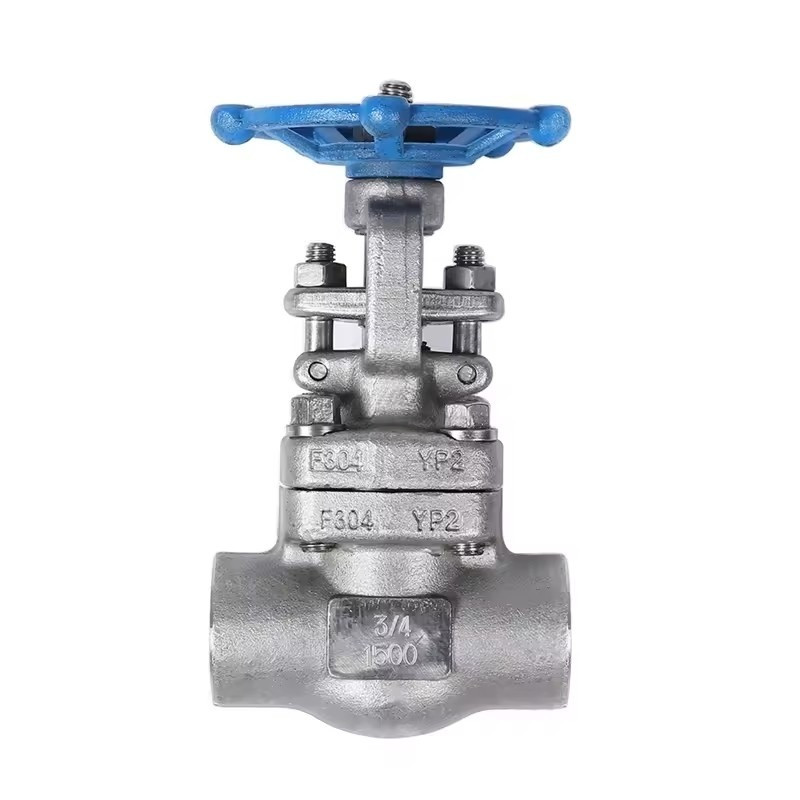

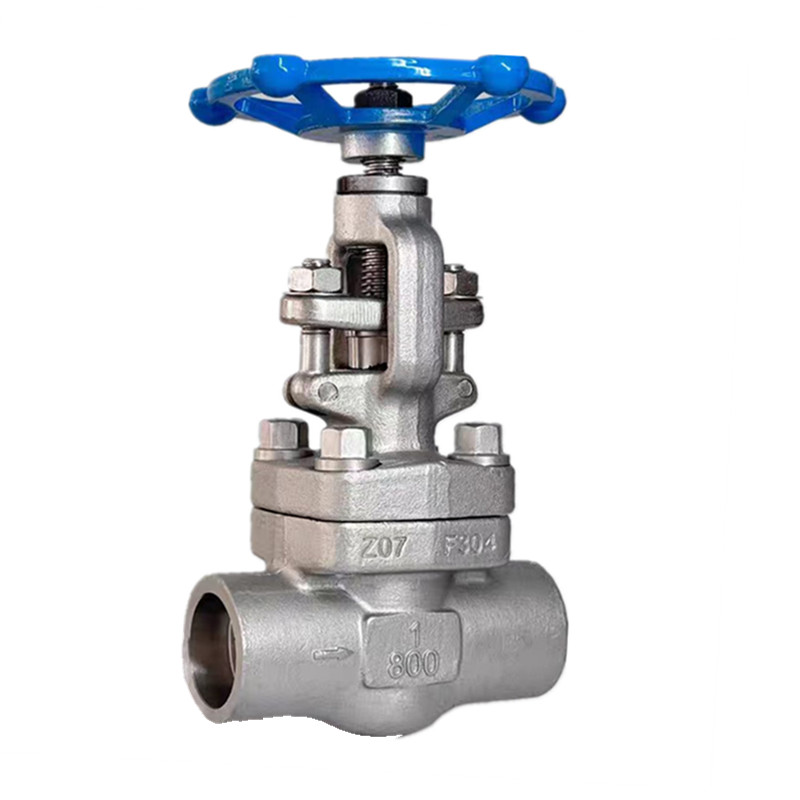

Ruostumattomasta teräksestä valmistettu korkeapainetaottu luistiventtiili, joka on valmistettu Joepain tehtaalla Kiinassa, on kompakti rakenne, kohtuullinen muotoilu, hyvä venttiilin jäykkyys, sileä kanava, alhainen vastuskerroin. Tiivistepinta on valmistettu ruostumattomasta teräksestä ja kovasta metalliseoksesta, ja sen käyttöikä on pitkä. Se käyttää joustavaa grafiittipakkausta, luotettavaa tiivistystä sekä helppoa ja joustavaa käyttöä. Työpaineessa 10,0 MPa ~ 25,0 MPa, öljy-, kemian-, hydrauli- ja lämpövoimaloiden eri järjestelmien putkissa, joiden käyttölämpötilat vaihtelevat -46 ℃ - 425 ℃, soveltuvia väliaineita ovat typpihappo, etikkahappo, vesi, öljy, kaasu ja tietyt syövyttävät nesteet.
① Täyttää edistyneiden kotimaisten ja kansainvälisten standardien vaatimukset, luotettava tiivistys, erinomainen suorituskyky ja kaunis ulkonäkö.
② Tiivistepari on edistynyt ja kohtuullinen, ja portin ja venttiilin istukan tiivistyspinnat on valmistettu kovametallihitsauksesta, jonka kovuus on erilainen. Tiivistekomponentit ovat luotettavia, niillä on korkea kovuus, kulutusta kestäviä, lämmönkestäviä, korroosionkestäviä, kitkaa kestäviä ja niillä on pitkä käyttöikä.
③ Venttiilin varsi on läpikäynyt puristus- ja pintakäyttökäsittelyn, jolla on erinomainen korroosionkestävyys, kulutuskestävyys ja kulutuskestävyys.
④ Erilaisia putkilaippastandardeja ja laipan tiivistepintojen muotoja voidaan käyttää erilaisten teknisten ja käyttäjien vaatimusten täyttämiseen.
Tuotemalli: Z61H
Kokoalue: 1/2" (DN15) - 2" (DN 50)
Nimellispaine: 800#/1500# ruuvetuille/hylsyn päille/piikkihitsauksille
Soveltuvat väliaineet: Vesi, öljy, kaasu ja tietyt syövyttävät nesteet
Suunnittelustandardi: BS 5352/API 602 / ASME B 16.34
Tarkastus- ja testausstandardi: BS EN ISO 12266 - 1 (BS 6755-l) / API 598 / ISO 5208
Ruuvattu-kierrepää ANSI B:hen 1.20.1
Muhvihitsauspää ANSI B:hen 16.11
Nouseva varsi
Käyttö: Käsipyörä
| EI | NIMI | CStoASTM | AStoASTM | StoASTM | |
| A105 | F22 | F304L | F316L | ||
| 1 | BODY | A105 | A182 F22 | A182F 304L | A182 F316L |
| 2 | ISTUIN | A276 420 | A276 304 | A276 304L | A276 316L |
| 3 | DISC | A182F 430&410 | A182 F304 | A182F 304L | A182 F316L |
| 4 | STEM | A182 F6 | A182 F304 | A182F 304L | A182 F316L |
| 5 | TIIVISTE | 316+GRAFIITTI | 316+GRAFIITTI | ||
| 6 | Konepelti | A105 | A276 F304 | A276F 304L | A276 F316L |
| 7 | PULTTI | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 8 | PIN-koodi | A276420 | A276 304 | ||
| 9 | PAKKAUSLAITE | A276410 | A182F 304L | A182F F316L | |
| 10 | PULTTI | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 11 | PAKKAUSLAITE | A105 | A182 F11 | A182F 304L | A182F 316L |
| 12 | MUTTERI | A194 2H | A194 4 | A194 8 | A194 8M |
| 13 | MUTTERI | A276 420 | |||
| 14 | MUTTERI | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | NIMIKILVETTI | SS | |||
| 16 | KÄSIPYÖRÄ | A197 | |||
| 17 | TIIVISTE | A473431 | |||
| 18 | PAKKAUS | GRAFIITTI | PTFE | ||
| MEDIUM | VESI, ÖLJY, KAASU | VESI, ÖLJY, KAASU | VESI, ÖLJY, KAASU | ||
| TYÖLÄMPÖTILA | -29 ºC ~ 425 ºC | -29 ºC ~ 550 ºC | -29ºC ~ 200ºC | ||
| NPS | Vähentää | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | |
| Koko | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | ||
| L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
| H (avoin) | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
