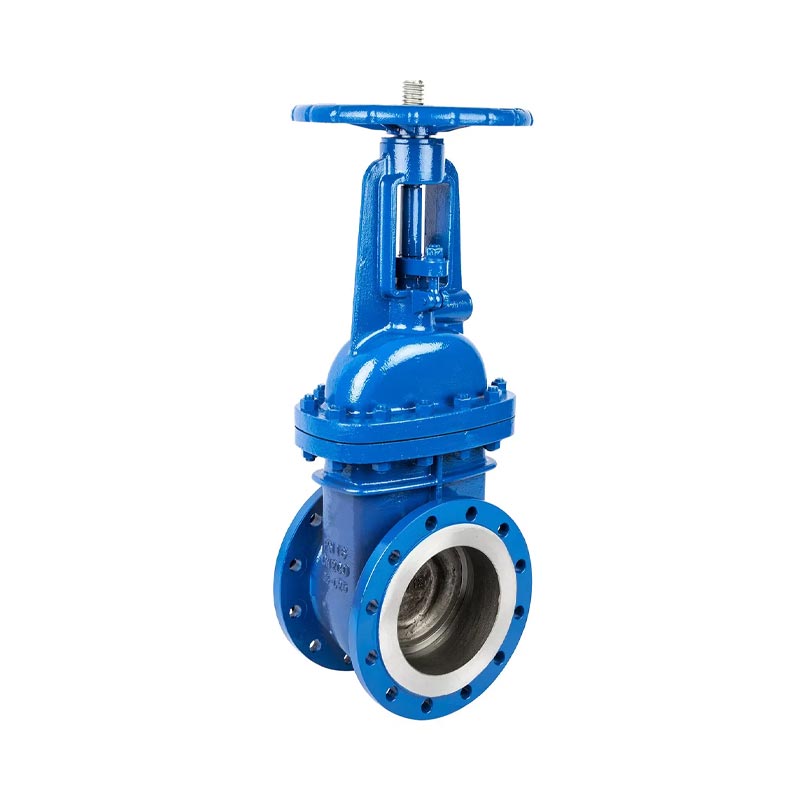

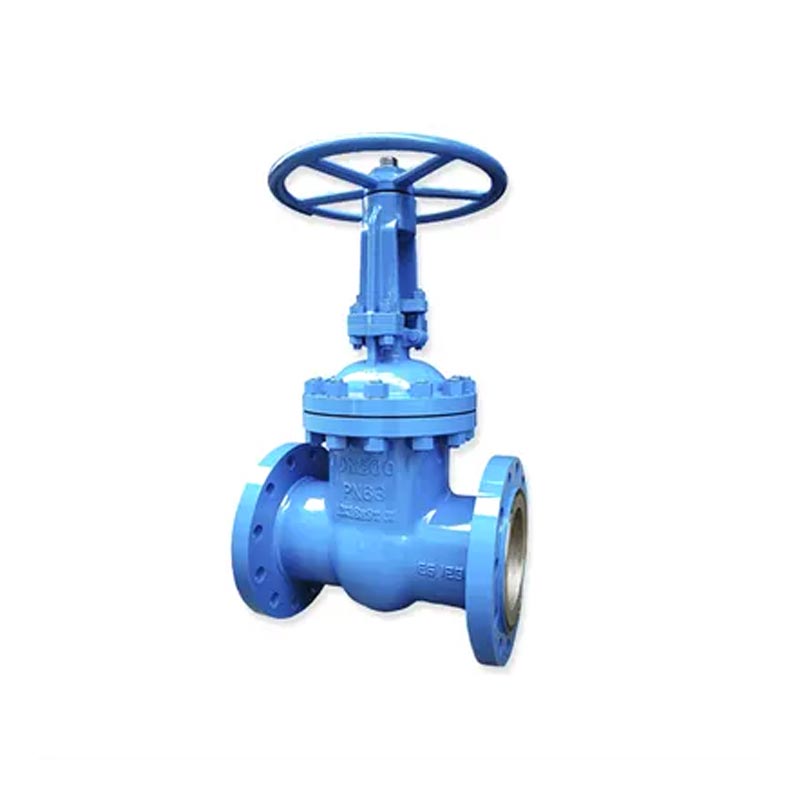

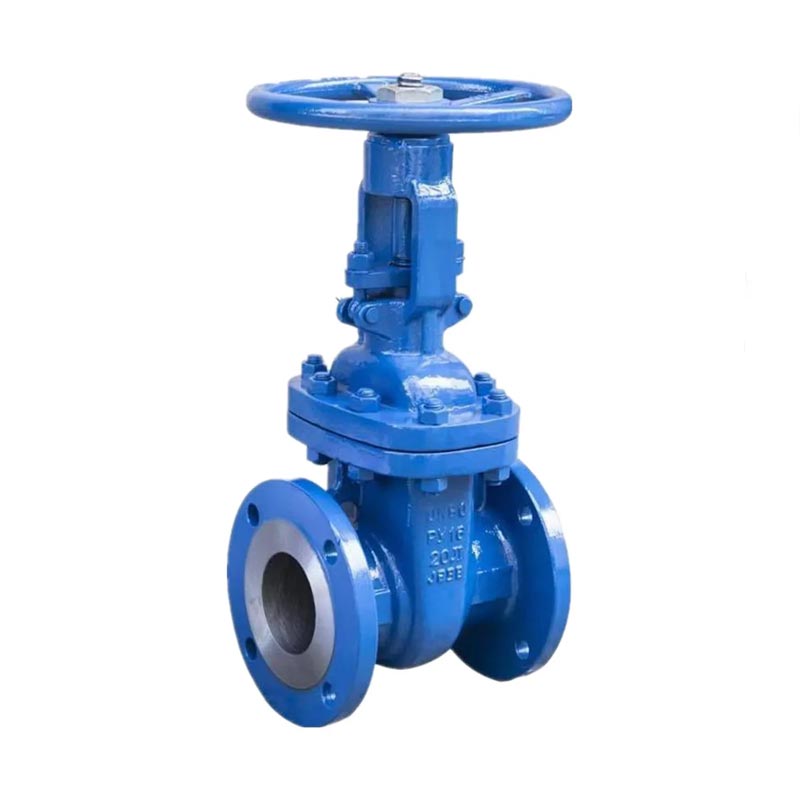

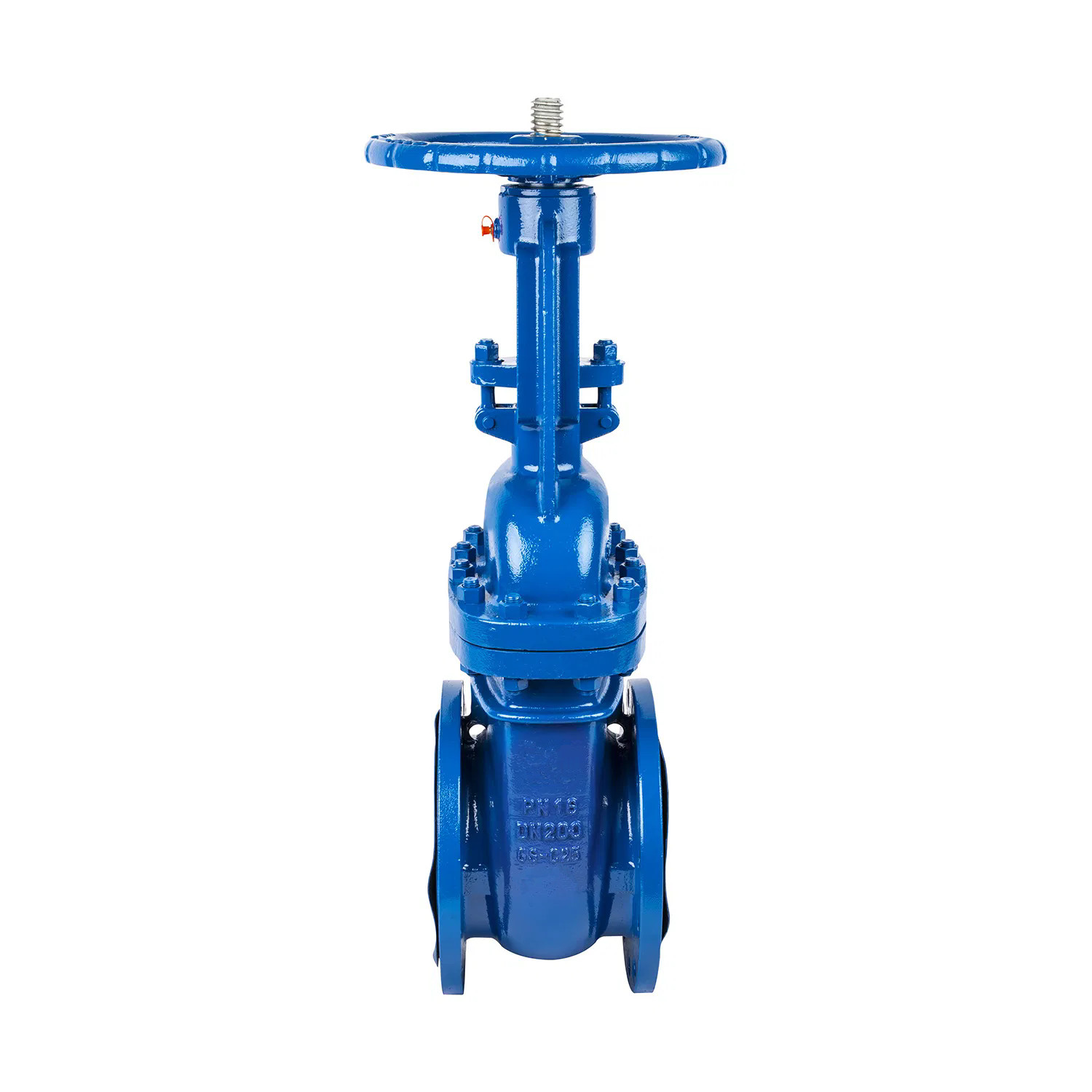

Joepai Keskus GS-C25 WCB -teräsrunat-laippaporttiventtiili PN16 on valmistettu valettuista hiiliteräksistä, valu on valmistusprosessi, johon sisältyy sulan metallin kaataminen ennalta suunniteltuun muottiin ja antaa sen jähmettyä halutun muodon muodostamiseksi. Toisin sanoen se on menetelmä metallin muotoiluun täyttämällä muottiontelo nestemäisellä materiaalilla, joka sitten jäähtyy ja kovettaa valmiiksi osaksi erityisiä mekaanisia ominaisuuksia, geometriaa ja mitat.
Casting voi tuottaa monimutkaisia ja monimutkaisia komponentteja, joilla on korkea ulottuvuustarkkuus, mikä sopii massan tuotantoon. Se eliminoi monissa tapauksissa tarpeen laajan koneistuksen tarpeen ja mahdollistaa osien luomisen, joissa on sisä onteloita tai onttoja osia. Vaikka valettujen osien mekaaninen lujuus voi olla alhaisempi verrattuna pelaamiseen, valuekniikoiden edistysaskeleet (kuten investointivalu, die -valu ja hiekkavalu) ovat parantaneet merkittävästi niiden suorituskykyä, mikä on laajalti käytetty teollisuudenaloilla, kuten autoteollisuus, ilmailutila ja koneiden valmistus.
GS-C25/ASTM A216 WCB -materiaali, korkea valuu, erinomainen puristus
vahvuus
DIN -laipan standardi suunnittelu, yhteensopiva Euroopan markkinoiden kanssa
järjestelmä
Portin opas -kiskon rakenne, sileä aukko ja
Sulkeminen, tarkka paikannus
Valinnainen joustava kiilan portti tiivistymiskyvyn parantamiseksi
Laipan pääteys, helppo asennus, alhaiset huoltokustannukset
Hyvä lämpötila ja painekestävyys, vakaa ja luotettava toiminta
| Esine | Eritelmä |
| Nimellishalkaisija | DN50 - DN600 (suurempi koko mukautettavissa) |
| Painekunta | PN16 (valinnainen PN10 / PN25) |
| Laippa -standardi | EN 1092-1 |
| Rungon materiaali | GS-C25 / WCB |
| Varren materiaali | SS410 / 20CR13 / valinnainen ruostumaton teräs |
| Istuimen tiivistys | 13CR / Ruostumaton teräs / Stellite (kovaa, valinnainen) |
| Sovellettava media | Vesi, höyry, öljy, ilma, maakaasu jne. |
| Käyttölämpötila | -20 ℃ ~ +425 ℃ (tiivistysmateriaalista riippuen) |
| Käyttötyyppi | Käsipyörä / vaihdelaatikko / sähkö / pneumaattinen |
| Testistandardit | Vuonna 12266-1 / API 598 / GB / T 13927 |
| EI. | Osien nimi | Materiaali | |
| 01 | Vartalo | ASTM A216WCB | GS-C25, CF8, CF8M |
| 02 | Istuinrengas | ASTM A216+13CR | |
| 03 | Kiila | ASTM A216+13CR | |
| 04 | Varsi | ASTM A276 420 | 13CR.F304, F316 |
| 05 | Tiiviste | 304+grafiitti | GS-C25, CF8, CF8M |
| 06 | Konepelli | ASTM A216WCB | |
| 07 | Nasta | ASTM A193 B7 | ASTM A193-B8 |
| 08 | Mutteri | ASTM A194 2H | ASTM A194-8 |
| 09 | Takapenkki | ASTM A216+13CR | |
| 10 | Nasta | ASTM A193 B7 | |
| 11 | Mutteri | ASTM A194 2H | |
| 12 | Kyyli | ASTM A216WCB | |
| 13 | Pakkaus | Grafiitti | |
| 14 | Nasta | ASTM A276 410 | C.S SS304 SS316 |
| 15 | Rauhanen pultti | ASTM A193 B7 | |
| 16 | Rauhasmutteri | ASTM A194 2H | |
| 17 | Holkki | ASTM A276 410 | |
| 18 | Rauhanen | ASTM A216WCB | |
| 19 | Kantava | ASTM A29 | A105, F304, F316 |
| 20 | Varren mutteri | Zcual10fe3 -pronssi | Pronssi, SS304, SS316 |
| 21 | Voittaja | Cu | Messinki |
| 22 | Säilyttää mutteri | C.s | |
| 23 | Käsikirjoitus | ASTM A47 | A105, F304, F316 |
| 24 | H.W. Lukkomutteri | C.s | 25#, SS304, SS316 |
| Paine (MPA): PN 1,6 MPa | |||
| Koko (DN) | Kasvotusten | Korkeus (avoin) | Paino (kg) |
| 50 | 150 | 305 | 15 |
| 65 | 170 | 354 | 17 |
| 80 | 180 | 402 | 23 |
| 100 | 190 | 437 | 43 |
| 125 | 200 | 496 | 51 |
| 150 | 210 | 541 | 68 |
| 200 | 230 | 699 | 105 |
| 250 | 250 | 815 | 176 |
| 300 | 270 | 914 | 285 |
| 350 | 290 | 1189 | 356 |
| 400 | 310 | 1350 | 568 |
| 450 | 330 | 1680 | 702 |
| 500 | 350 | 1907 | 895 |
| 600 | 390 | 2050 | 1045 |
| Paine (MPA): PN 2,5 MPa | |||
| Koko (DN) | Kasvotusten | Korkeus (avoin) | Paino (kg) |
| 50 | 150 | 325 | 20 |
| 65 | 170 | 363 | 30 |
| 80 | 180 | 415 | 39 |
| 100 | 190 | 453 | 58 |
| 125 | 200 | 505 | 80 |
| 150 | 210 | 556 | 101 |
| 200 | 230 | 744 | 190 |
| 250 | 250 | 865 | 290 |
| 300 | 270 | 948 | 405 |
| 350 | 290 | 1269 | 510 |
| 400 | 310 | 1450 | 650 |
| 450 | 330 | 1680 | 702 |
| 500 | 350 | 1907 | 895 |
| 600 | 390 | 2050 | 1045 |
