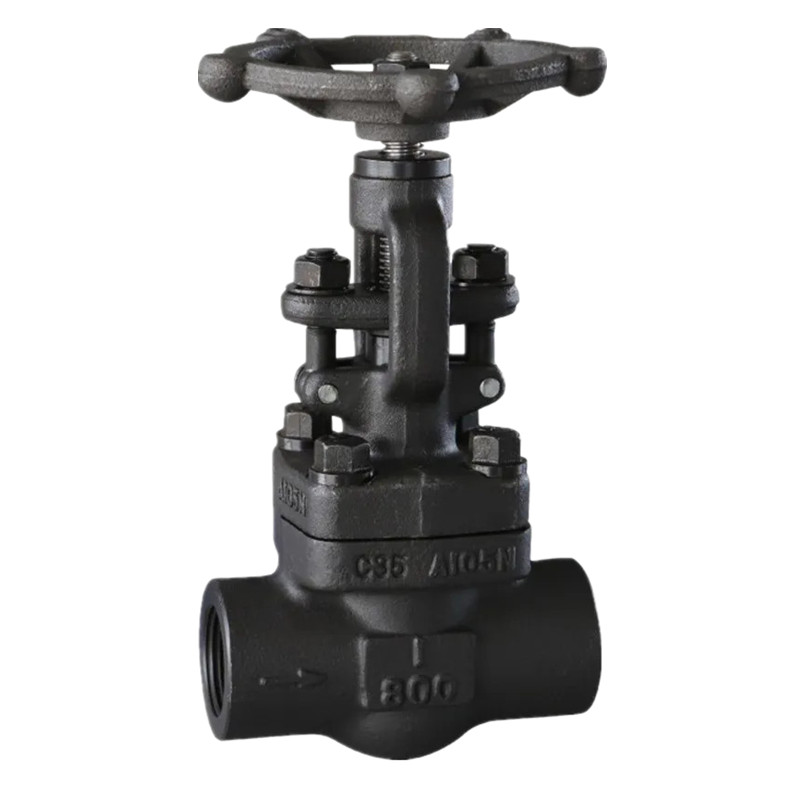

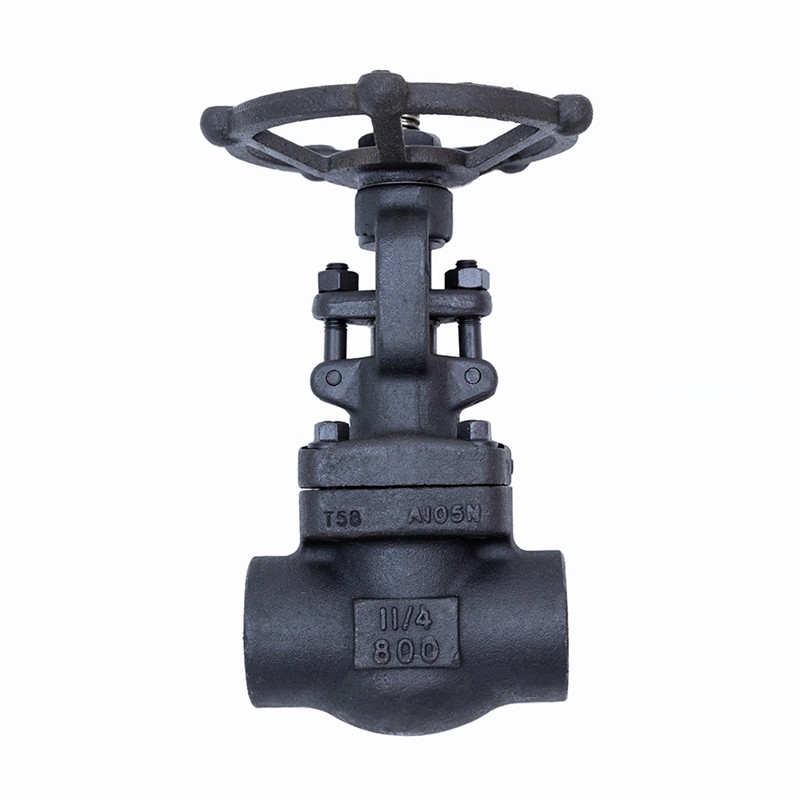

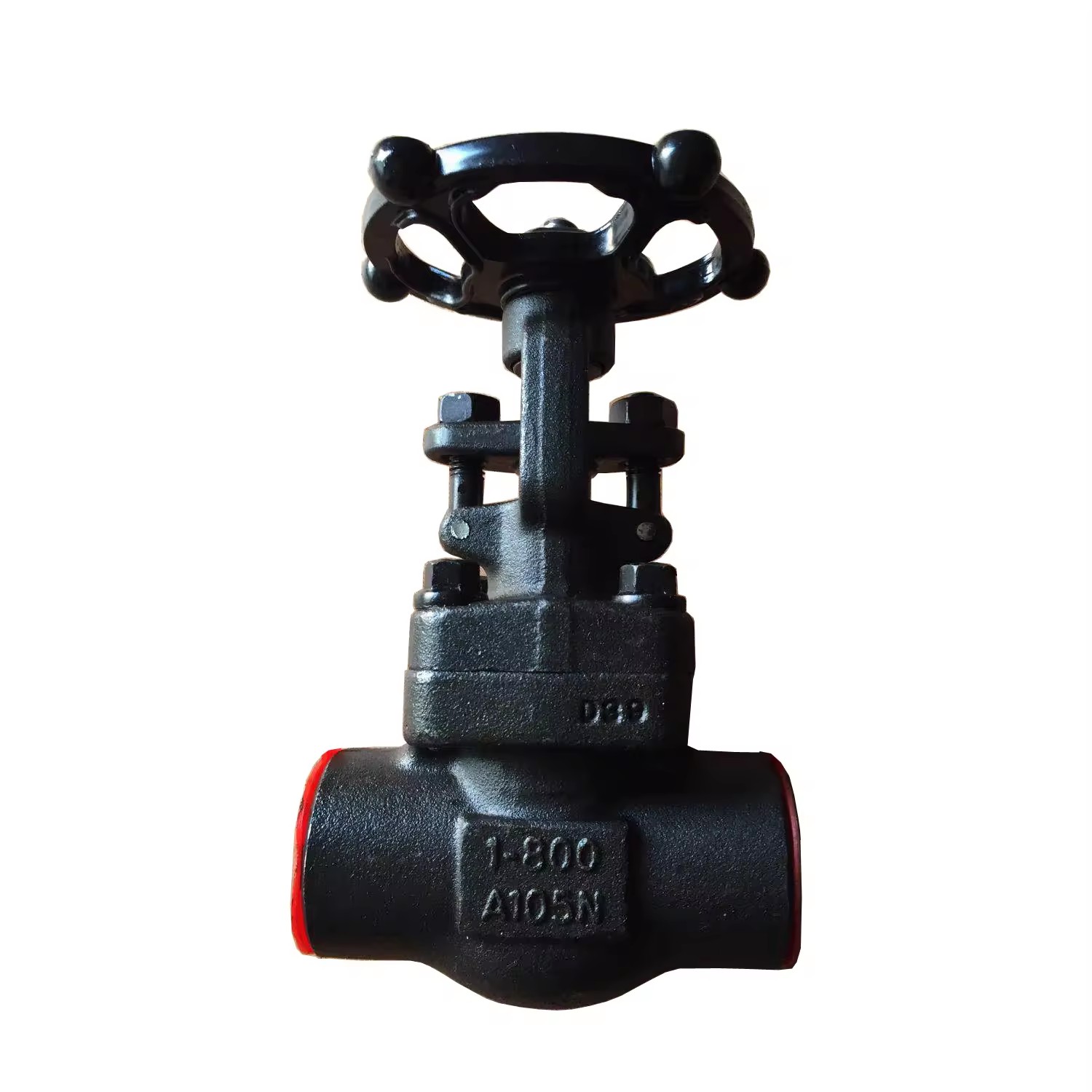

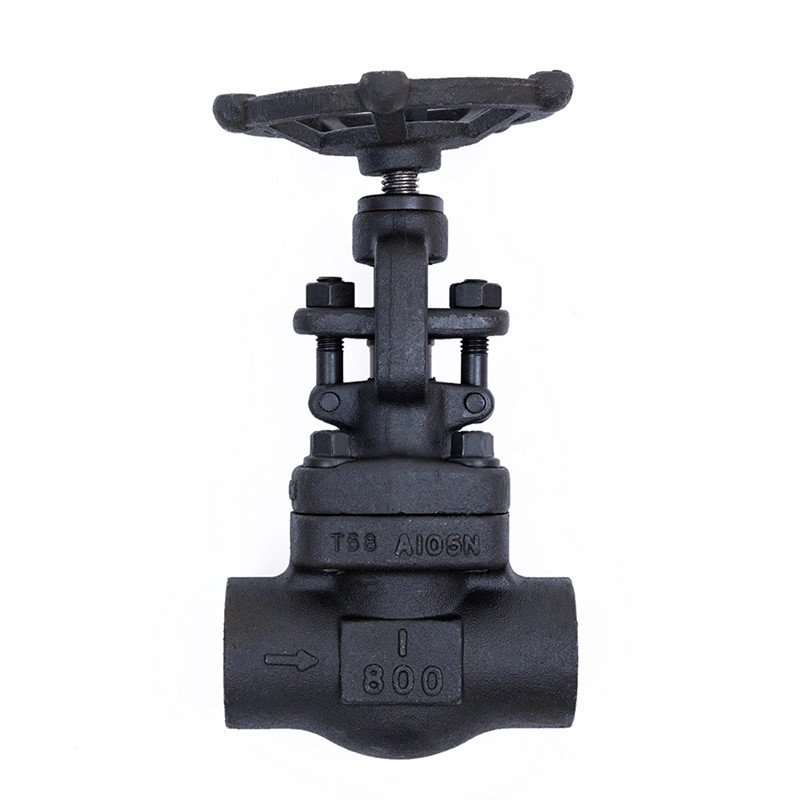

Taottu luistiventtiili 800LBS

JOEPAI on kehittänyt ja valmistanut korkealaatuisen Forged Gate Valve 800LBS:n. Painevaatimusten mukaan venttiilirungon keskiosa voidaan valita kolmesta rakenteesta: pulttiliitos, keskihitsaus ja paineitsekiristyvä; Keskilaippa käyttää hiiliteräksestä, ruostumattomasta teräksestä, joustavasta grafiitista, metallirengastiivisteestä ja muista materiaaleista valmistettuja tiivisteitä; Käsipyörän voimansiirron, sähköisen voimansiirron, vaihteiston ja hammaspyörän voimansiirron käyttöönotto; Venttiilissä on ylempi tiivistysrakenne tiivistämisen helpottamiseksi; Venttiilin istukassa on rakenteellisia ominaisuuksia, kuten taottu venttiilin istukka, ruostumattomasta teräksestä valmistettu venttiilin istukka ja hitsattu metalliseostiivistepinta. Taotut teräsluukkuventtiilit ovat yksi yleisesti käytetyistä sulkuventtiileistä, joita käytetään pääasiassa väliaineen liittämiseen tai katkaisemiseen putkistoissa; Luistiventtiilit soveltuvat laajalle paine-, lämpötila- ja halkaisija-alueelle, erityisesti keski- ja suurihalkaisijaputkiin.

Tekniset parametrit

1. Nimellishalkaisija: NPS1/2 "~2" (DN15~DN50)
2. Nimellispaine: Luokka 800LBS
3. Suunnittelu ja valmistus: ASME/ANSI B16.34; API602;
4. Tarkastus ja testaus: API 598 tai GB/T 13927

5. Katkaisee yhteyden

1) SW-mitta: ASME/ANSI B16.11; JB/T1761

2) BW-mitta: ASME B16.25

3) Ruuvimitta: ASME/ANSI B1.201 (NPT); GB/T7306-87(RC)

6. Rakenteellinen piirre: B.B. tai W.B; OS&Y

7. Tiivistystarvikemateriaali: "tilausoppaan" mukaan

8. Rungon materiaali: A105; LF2; F11; F22; F304; F316; F304L; F316L

Tuotteen ominaisuudet

Joepain kehittämä ja valmistama Forged Gate Valve 800LBS on helppo huoltaa, sillä on yksinkertainen rakenne ja kätevä purkaminen ja vaihto; Taotun teräksen luistiventtiilin tuoterakenne on yksinkertainen, pienikokoinen ja kevyt; Taotuilla terässulkuventtiileillä on alhainen nestevastus, ja niiden vastuskerroin on sama kuin samanpituisten putkien vastus; Tiukat ja luotettavat, tällä hetkellä sähköllä taotut teräksiset luistiventtiileillä on hyvä tiivistyskyky ja niitä on käytetty laajalti tyhjiöjärjestelmissä.

Taotulla luistiventtiilillä 800LBS on alhainen virtausvastus. Venttiilin rungon sisäinen väliainekanava on suora läpi, ja väliaine virtaa suorassa linjassa pienellä virtausvastuksella. Sen avaaminen ja sulkeminen on vaivatonta. Maapalloventtiileihin verrattuna portin liikesuunta on kohtisuorassa väliaineen virtaussuuntaan nähden, oli se sitten auki tai kiinni. Korkea korkeus, pitkä avautumis- ja sulkemisaika. Portin avaus- ja sulkemisisku on suhteellisen suuri ja lasku tapahtuu ruuvin kautta. Vesivasara-ilmiötä ei ole helppo ilmetä. Väliaine voi virrata mihin tahansa suuntaan molemmin puolin, mikä tekee sen asentamisesta helppoa. Luistiventtiilikanavan kaksi sivua ovat symmetrisiä.

Päämitat
