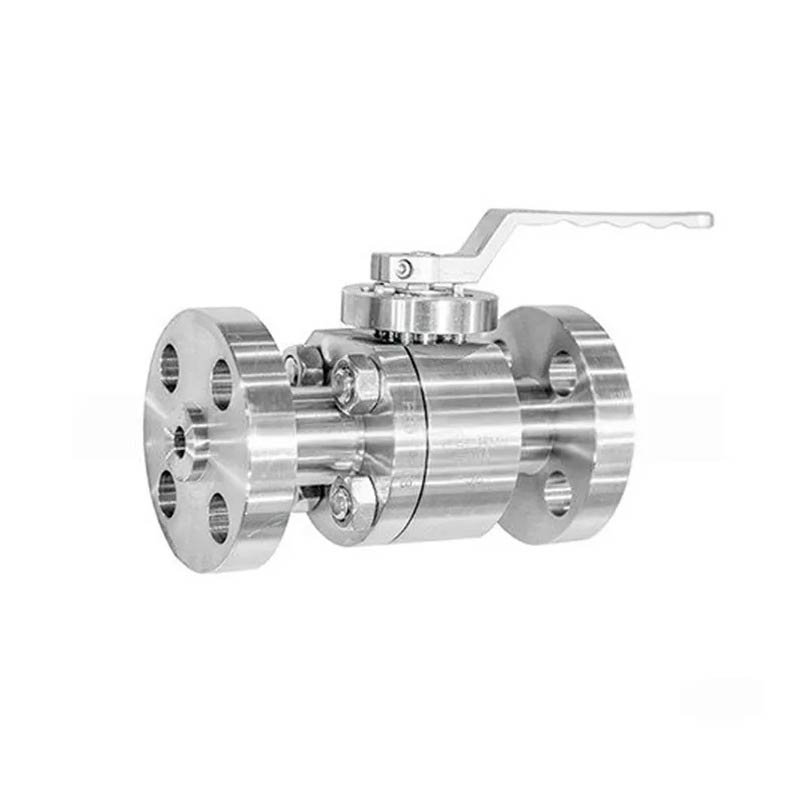

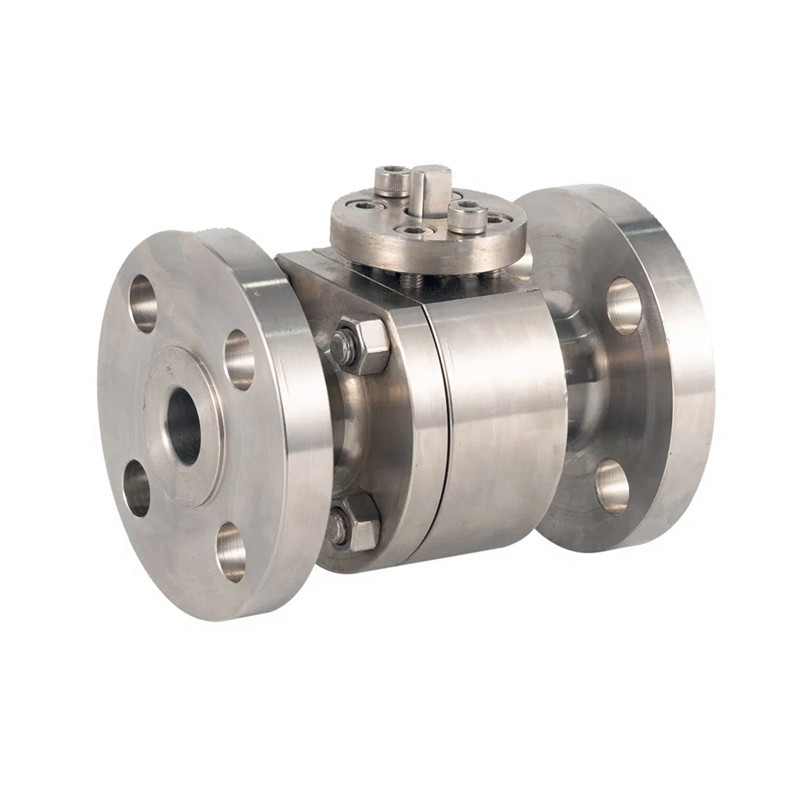

JOEPAI Valve on ollut syvästi mukana taotun korkeapainelaipan valmistuksessa Palloventtiilimarkkinoilla vuodesta 2003, keskittyen räätälöityihin ja vientipalveluihin taotut korkeapaineventtiilit, joilla on rikas OEM-kokemus ja kansainvälinen projektin yhteensopivuustietueet. Teollisissa sovelluksissa, joihin liittyy ankarat olosuhteet, kuten korkea paine, korkea lämpötila tai syövyttävät aineet, taotut palloventtiilit ovat usein luotettavampi valinta kuin valuventtiilit. Toisin kuin useimmat valuprosesseja käyttävät palloventtiilit, taotut venttiilit parantavat merkittävästi rakenteellista lujuustaan ja paineenkestoaan ainutlaatuisen valmistusmenetelmän ansiosta. Valitse taottu palloventtiili vaikeisiin olosuhteisiin, joissa turvallisuus, luotettavuus ja enimmäislujuus ovat kiistattomia.
Korkeapaineiset palloventtiilit on suunniteltu ohjaamaan ja kestämään nesteitä tai kaasuja korkeissa paineissa, tyypillisesti käsittelemään työpaineita, jotka vaihtelevat sadasta tuhanteen naulaan neliötuumalla (psi). Nämä venttiilit on valmistettu ruostumattomasta teräksestä, hiiliteräksestä ja muista erittäin lujista seoksista, jotta varmistetaan vuoto ja ongelmaton toiminta korkeapaineisissa olosuhteissa sekä erinomainen tiivistyskyky ja kestävyys.
Taotun palloventtiilin valinnassa on tärkeää ymmärtää, miten sen valmistusprosessi eroaa valuventtiilien valmistusprosessista. Valettujen venttiilien tapaan taotun palloventtiilin valmistus alkaa yksityiskohtaisesta suunnittelusta ja suunnittelusta, joka on räätälöity erityisiin käyttövaatimuksiin. Asiakkailla on joustavuus valita eri suunnitteluparametreista sovellustarpeidensa mukaan. Tarjoamme taottuja palloventtiilejä useissa eri koossa, paineluokissa, materiaalilaaduissa ja verhoilukokoonpanoissa. Esimerkiksi vakavia taotut palloventtiilejämme on saatavana kooissa ½" - 20", paineluokissa ANSI 150# - 4500#.
Kun venttiilin suunnittelu on valmis, ammattitaitoiset teknikot jatkavat taontaprosessia. Takomiseen liittyy mekaanisen voiman käyttäminen - usein yhdistettynä lämpöön - metallin muotoilemiseksi erittäin lujiksi, tiheiksi komponenteiksi. Sekä venttiilin runko että sisäosat on taottu, mikä johtaa poikkeuksellisen kestäviin, raskaaseen käyttöön tarkoitettuihin venttiileihin, jotka tarjoavat luotettavaa suorituskykyä vaativimmissakin olosuhteissa.
Tekniset tiedot: GB AS DIN JS
Suunnittelustandardi: API 6D, API 608, BS 5351, GB/T 12237, GB/T 21385-2008
Kasvotusten: GB/T 12221 ASME B16.10
Laipalliset päät: GB/T 9113 JB 79 HG 20592 ASME B16.5 DIN2542-2546 JIS B2212 JIS
B2214
Testi ja tarkastus: GB/T 13927 B/T 26480 API6D API598 DIN3230 JIS B2003
Nimellispaine: PN1.6-6.4, Luokka 150/300,10K/20K
Vahvuustesti: 1,5PN
Tiivistetesti: 1,1PN
Kaasutiivistetesti: 0,6 Mpa
Venttiilin rungon päämateriaali: A105, F304, F316, Duplex ruostumaton teräs
Sopiva väliaine: vesi, höyry, öljy ，Sisältää kuituja, pieni kiinteä aine
hiukkasia, lietettä jne
Sopiva lämpötila: -29 ℃ ~ 180 ℃ ； - 29 ℃ ~ 425 ℃ ； -40 ~ 540 ℃
| Runko ja päätykappale | ASTM A 105 - taottu hiiliteräs |
| 304 / 304L taottu ruostumaton teräs ASTM A 182 F 304 / F 304L - | |
| ASTM A 182 F 316 / F 316L - taottu ruostumaton teräs 316 / 316L | |
| ASTM A 182 F 11 / F 22 - seosterästä | |
| Pallo | ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) |
| ASTM A 182 F304 / F316 (SS 304 / SS 316) | |
| ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) | |
| ASTM A 182 F304L / F316L (SS 304L / SS 316L) | |
| Varsi | 304 / 316 (SS 304 / SS 316) - ASTM A 276 T |
| 304L / 316L (SS 304L / SS 316L) - ASTM A 276 T | |
| ASTM A 276 T-410 (SS 410) | |
| Palloistuin ja rungon tiiviste | PTFE Virgin / 25% lasitäyte - GFT / hiilitäyte - CFT |
| PEEK / Delrin / Grafoil - Grafiittirengas | |
| Laipan pakkaus | PTFE Virgin / 25% lasitäyte - GFT / hiilitäyte - CFT |
| Grafoil - Grafiittirengas | |
| Nasta & mutteri | ASTM A 193 GR. B7 / A 194 GR. 2H |
| S.S. 304 / S.S. 316 |
| NPS | DN | d | D | D1 | D2 | T | f | L | W | H | Z-d |
| 1/2" | 15 | 15 | 45 | 65 | 95 | 16 | 2 | 130 | 125 | 75 | 4-14 |
| 3/4" | 20 | 20 | 58 | 75 | 105 | 16 | 2 | 150 | 125 | 85 | 4-14 |
| 1" | 25 | 25 | 68 | 85 | 115 | 16 | 2 | 160 | 125 | 95 | 4-14 |
| 11/4" | 32 | 32 | 78 | 100 | 140 | 18 | 2 | 180 | 135 | 100 | 4-18 |
| 11/2" | 40 | 38 | 88 | 110 | 145 | 18 | 3 | 193.5 | 165 | 100 | 4-18 |
| 2" | 50 | 50 | 102 | 125 | 160 | 18 | 3 | 225 | 170 | 135 | 4-18 |
