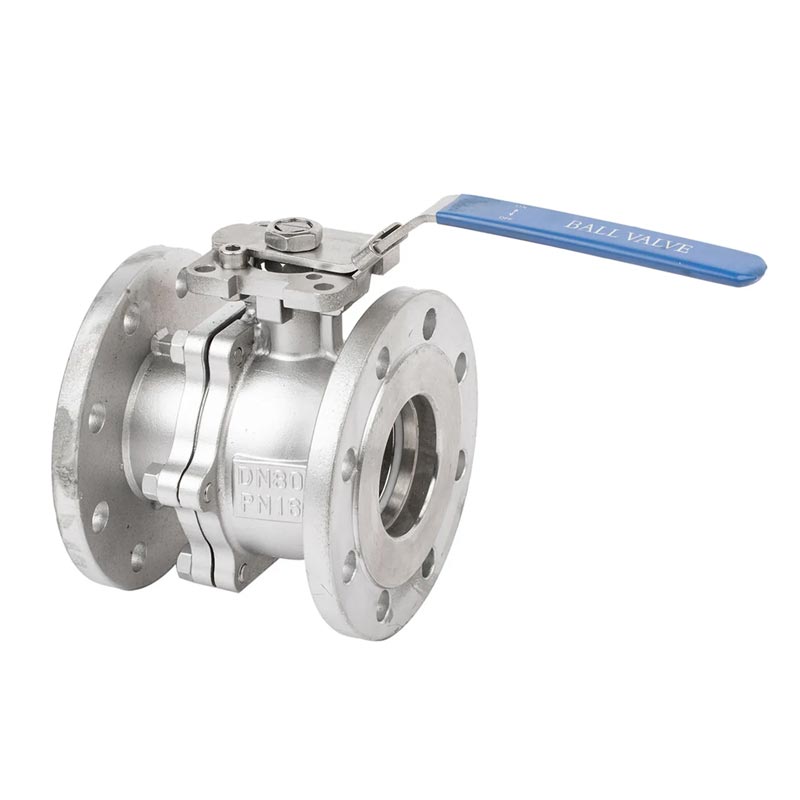

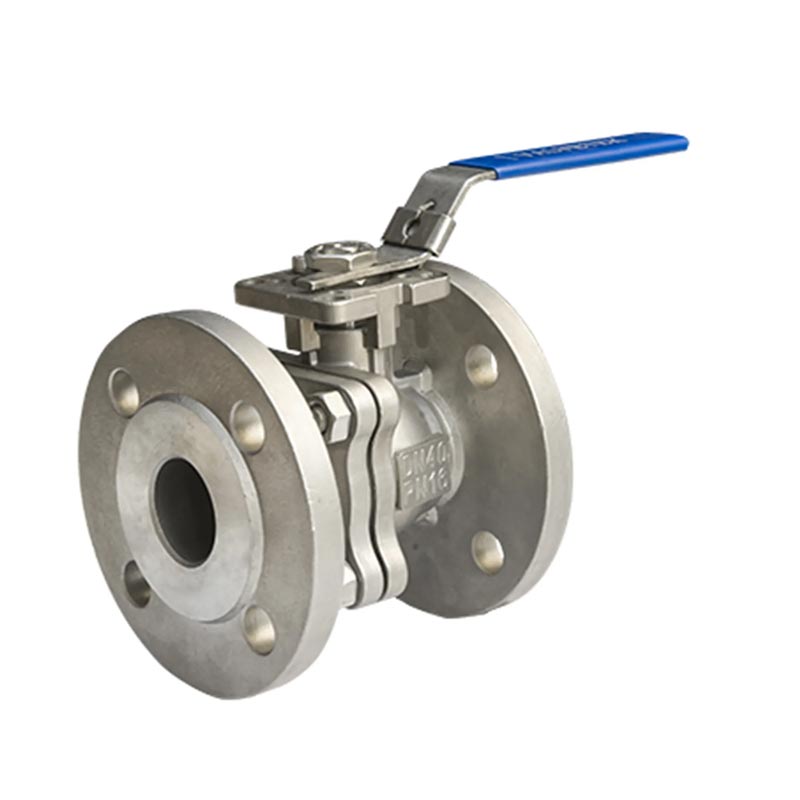

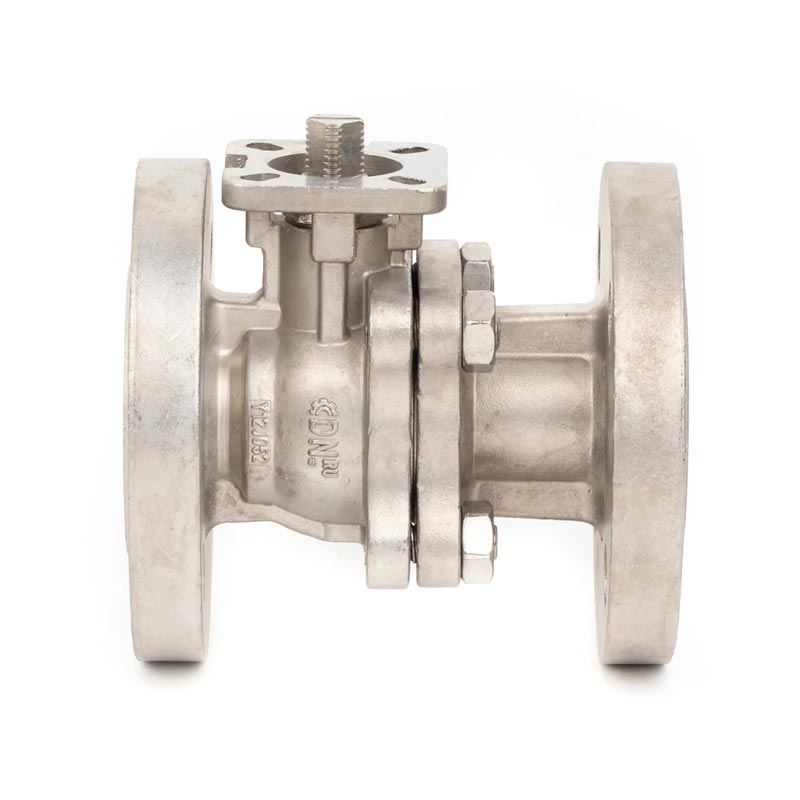

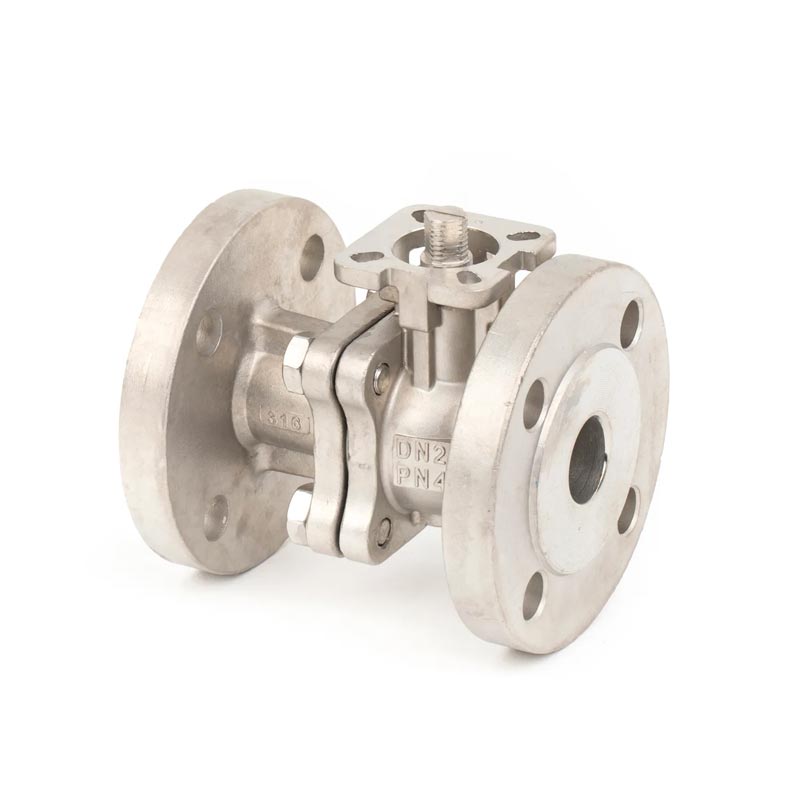

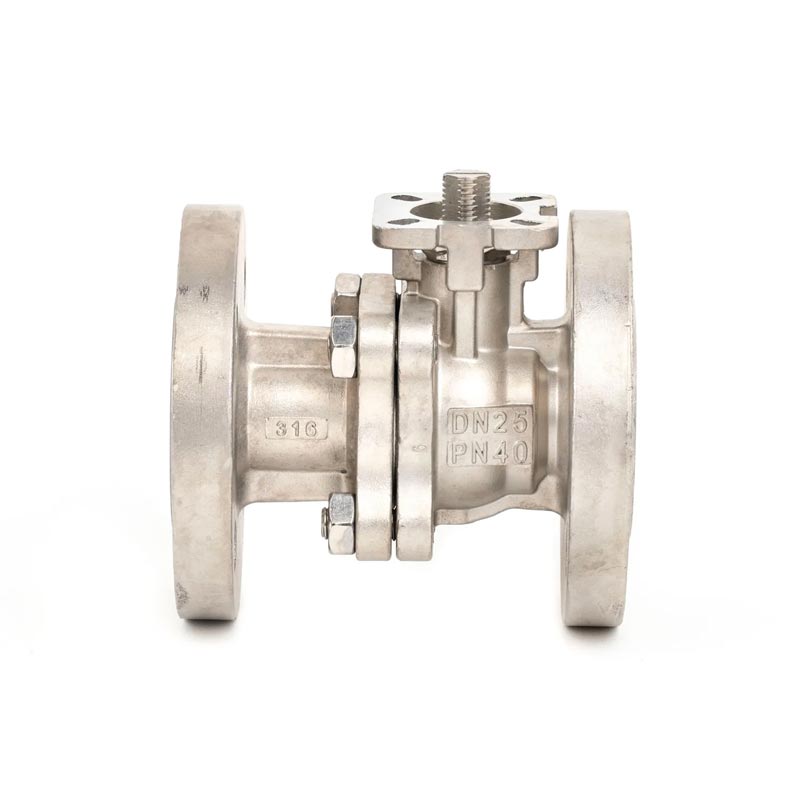

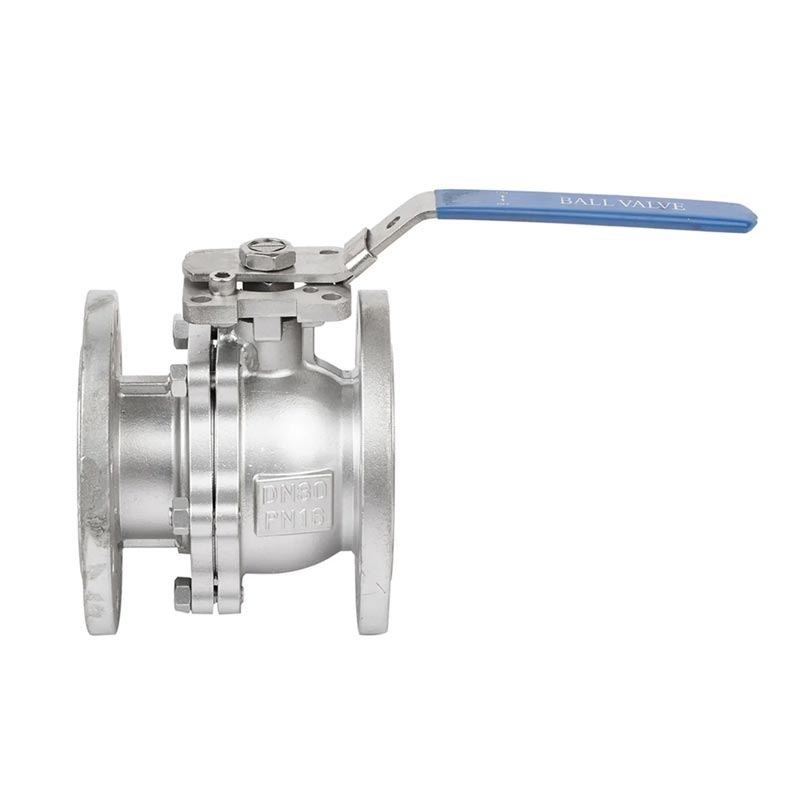

Joepai kestävä PN16/40 2PC DIN-laipallinen ruostumattomasta teräksestä valmistettu kuulaventtiili ISO5211-suoraasennuslevyllä on kaksiosainen ruostumattomasta teräksestä valmistettu palloventtiili, joka on suunniteltu ja valmistettu DIN-standardien mukaisesti, sopii erilaisiin teollisuuden nesteiden ohjausskenaarioihin. 2kpl DIN Laipallinen ruostumattomasta teräksestä valmistettu kuulaventtiili on valmistettu korkealaatuisesta ruostumattomasta teräksestä ja sillä on paras korroosionkestävyys ja korkea paineenkestävyys markkinoille. Sitä käytetään laajasti öljy-, kemian-, maakaasu-, elintarvike-, lääke-, vedenkäsittely- ja muu teollisuus, erityisen sopiva työympäristöihin, jotka vaativat usein avaamista ja sulkemista sekä korkeaa nolla vuotovaatimukset.
Suunnittelustandardi: ASME B16.34
Päätylaippa: DIN2633 PN16
Kasvotusten: BS EN558-1 DIN3202 F4/F5
Tarkastus ja testaus: API598/EN 12266
MATERIAALI: HIILITERÄS WCB/DIN1.0619
RUOSTUMATON TERÄS 304/1.4308
RUOSTUMATON TERÄS 316/1.4408
Työpaine: DN15 ~ DN50 PN40; DN65 ~ DN100 PN16
Täysi portti
ISO5211 suoraasennusalusta
Puhalluksen kestävä varren muotoilu
Antistaattinen laite
Lukituslaite
Käyttö: Manuaalinen tai toimilaite
Investointi Casting
Käyttölämpötila: -20 ℃ ~ 150 ℃
Sopiva väliaine: vesi, öljy, kaasu
1. Kaivos- ja terästeollisuus
2. Hiili- ja lieteteollisuus
3. Paperiteollisuus
4. Voimalaitos
5. Öljy- ja kemianteollisuus
6. Lannoite- ja lääketeollisuus
7. Jätevesi-, lietteen- ja jätevedenkäsittelyteollisuus

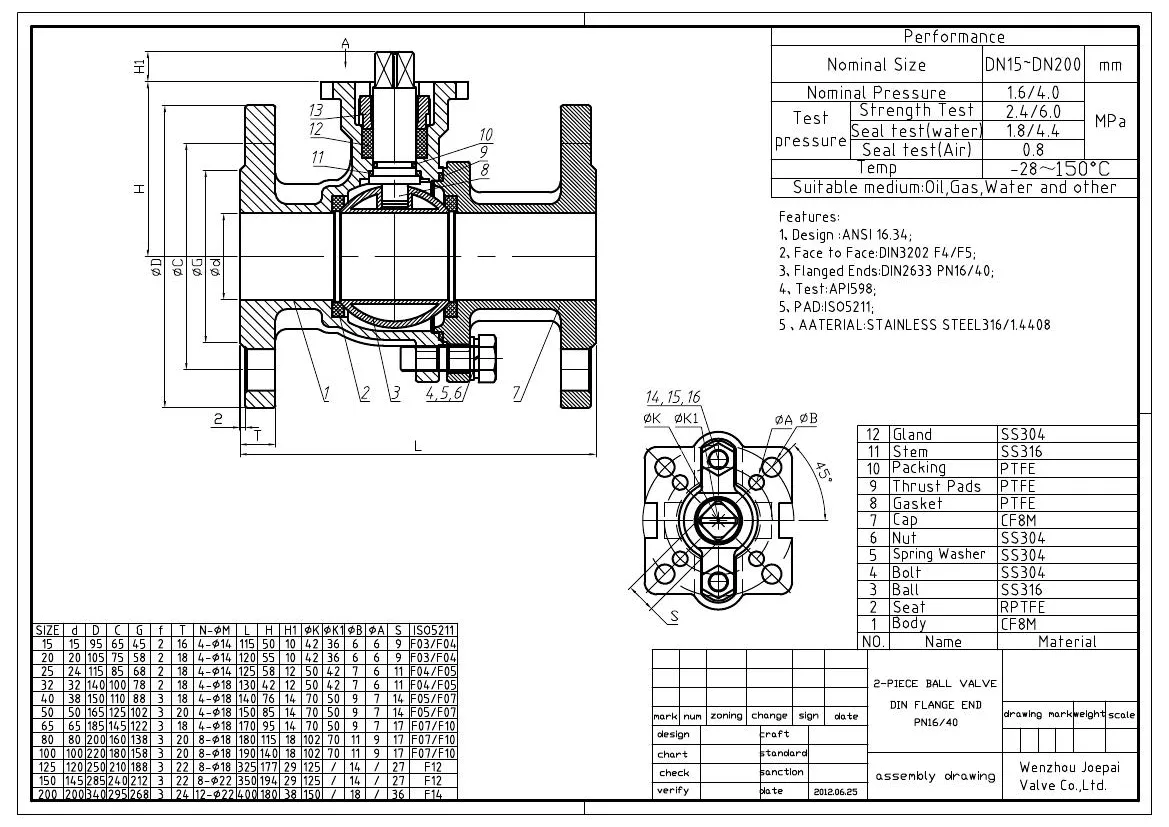

| 1 | Runko | WCB/CF8/CF8M | 9 | Työntölevyt | WCB/CF8/CF8M |
| 2 | Istuin | PTFE | 10 | Pakkaus | WCB/CF8/CF8M |
| 3 | Pallo | SS304/SS316 | 11 | Varsi | SS304/SS316 |
| 4 | Pultti | SS304/SS316 | 12 | Gland | SS304/SS316 |
| 5 | Jousipesuri | SS304/SS316 | 13 | Mutteri | SS304/SS316 |
| 6 | Mutteri | SS304/SS316 | 14 | Jousipesuri | SS304/SS316 |
| 7 | Korkki | WCB/CF8/CF8M | 15 | Vipu | SS |
| 8 | Tiiviste | WCB/CF8/CF8M |
| DN | d | D | C | G | f | T | N-M | L | H | W | K | Ma |
| 15 | 15 | 95 | 65 | 45 | 2 | 16 | 4-14 | 115 | 76 | 150 | 42 | M5 |
| 20 | 20 | 105 | 75 | 58 | 2 | 18 | 4-14 | 120 | 78 | 150 | 42 | M5 |
| 25 | 24 | 115 | 85 | 68 | 2 | 18 | 4-14 | 125 | 90 | 180 | 42 | M5 |
| 32 | 32 | 140 | 100 | 78 | 2 | 18 | 4-18 | 130 | 94 | 180 | 50 | M6 |
| 40 | 38 | 150 | 110 | 88 | 3 | 18 | 4-18 | 140 | 124 | 244 | 70 | M8 |
| 50 | 46 | 165 | 125 | 102 | 3 | 20 | 4-18 | 150 | 132 | 244 | 70 | M8 |
| 65 | 62 | 185 | 145 | 122 | 3 | 18 | 4-18 | 170 | 170 | 285 | 70 | M8 |
| 80 | 74 | 200 | 160 | 138 | 3 | 20 | 8-18 | 180 | 180 | 285 | 102 | M10 |
| 100 | 93 | 220 | 180 | 158 | 3 | 20 | 8-18 | 190 | 194 | 285 | 102 | M10 |
| 125 | 120 | 250 | 210 | 188 | 3 | 22 | 8-18 | 325 | 225 | 750 | 125 | M12 |
| 150 | 145 | 285 | 240 | 212 | 3 | 22 | 8-22 | 350 | 275 | 750 | 125 | M12 |
| 200 | 200 | 340 | 295 | 168 | 3 | 24 | 12-22 | 400 | 340 | 1000 | 125 | M12 |
