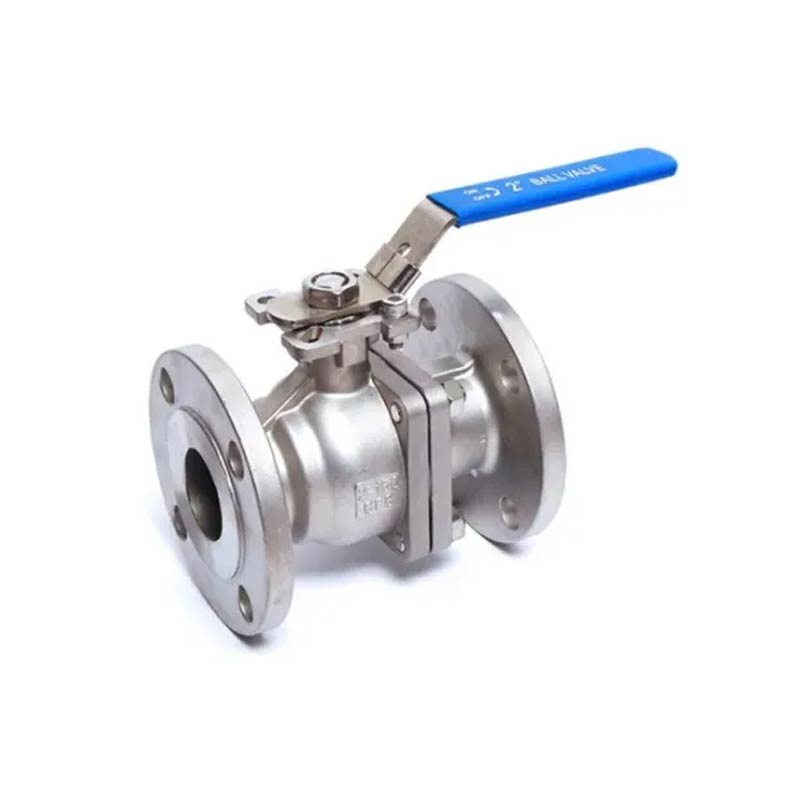

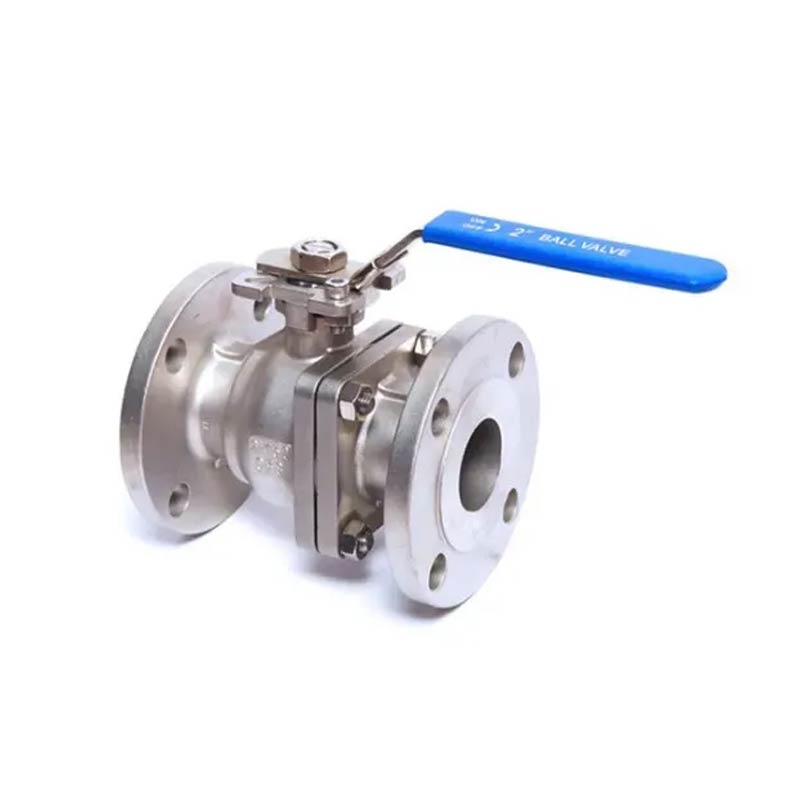

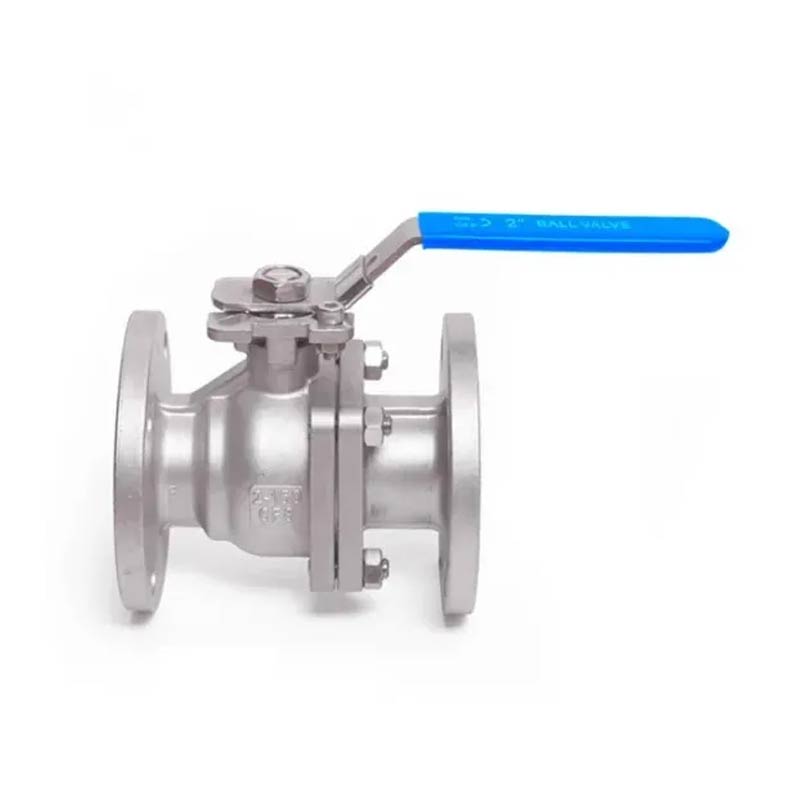

JOEPAI on johtava venttiilivalmistaja. Ruostumattomasta teräksestä valmistetun ANSI CLASS150LB kelluvan kuulaventtiilin toimintaperiaate on avata tai sulje venttiili kääntämällä venttiilin sydäntä. Palloventtiilikytkimet ovat kevyt, pienikokoinen, voidaan valmistaa suuriin halkaisijoihin, luotettava tiivistys, yksinkertainen rakenne, helppo huoltaa ja tiivistyspinta ja pallomaiset pinnat ovat usein suljetussa tilassa, mikä ei helposti ruostu median toimesta. Niitä käytetään laajasti eri teollisuudenaloilla. Laippapalloventtiilit niillä on ainutlaatuiset etunsa, kuten kitkattomat kytkimet, vähemmän kulumista tiivisteet, pieni avaus- ja sulkemismomentti sekä kyky pienentää kokoa toimilaitteen. Käytetään laajasti petrokemian kaupungeissa, joissa on tiukka vesi syöttö- ja viemäröintivaatimukset.
Nesteen vastus on pieni ja sen vastuskerroin on yhtä suuri samanpituisen putken segmentin.
Yksinkertainen rakenne, pieni koko ja kevyt paino.
Se on tiukasti luotettava. Muovia käytetään laajalti tiivistyspintamateriaalina palloventtiileille, joilla on hyvä tiivistyskyky. Sitä on myös käytetty laajalti tyhjiöjärjestelmissä.
Helppokäyttöinen, nopea avautuminen ja sulkeminen, tarvitsee vain kääntää 90° täysin avoin tai suljettu, kätevä kauko-ohjaukseen.
Helppo huoltaa, palloventtiilin rakenne on yksinkertainen ja tiivisterengas on yleensä liikuteltava, mikä tekee purkamisesta ja vaihtamisesta suhteellisen helppoa.
Kun venttiili on täysin auki tai kokonaan kiinni, venttiilin tiivistyspinnat pallo ja venttiilin istukka on eristetty väliaineesta. Kun väliaine menee ohi läpi, venttiilin tiivistepinta ei syöpy.
Laajalti käyttökelpoinen, halkaisijat vaihtelevat muutamasta millimetristä muutamaan metriä ja sopii sovelluksiin, jotka vaihtelevat korkeasta tyhjiöstä korkeaan paine.
1. Suunnittelu- ja valmistusstandardi: API 6D, API 608, BS 5351.
2. Paine- ja lämpötilastandardi: ASME B16.34.
3. Kasvotusten mittastandardi: ASME B16.10.
4. Laippastandardi: ASME B16.5, ASME B16.47.
5. Testaa ja tarkasta standardi: API 598, API 6D.
| Tuotteen nimi | Kelluva Ansi 150lb ruostumattomasta teräksestä valmistettu 2kpl laipallinen palloventtiili |
| 1. Materiaali | SS304/316/304L/316L (CF8/CF8M/CF3/CF3M), WCB jne. |
| 2. Koko | 1/2-8 tuumaa (DN15-DN200) |
| 3. Lankastandardi | ISO9001 & CE, TS |
| 4. Portti | Täysi portti |
| 5. Käyttöpaine | 150LB ~ 1500LB |
| 6. Yhteys päättyy | Laippa |
| 7. Työlämpötila | -20 ~ 300 ºC tai asiakkaan vaatimusten mukaan teollisuus. |
| 8. Sopiva väliaine | Vesi, maakaasu, öljy ja jotain syövyttävää nestettä |
| 9. Toiminut | Kahvakäyttöinen, lukitus on lisävaruste |
| 10. Tarkastus ja testaus | API598:n mukaan |
| NPS | DN | L | D | D1 | D2 | b | t | z-Φd |
| 1/2" | 15 | 108 | 90 | 60.3 | 34.9 | 11.5 | 1.6 | 4-Φ16 |
| 3/4" | 20 | 117 | 100 | 69.9 | 42.9 | 13 | 1.6 | 4-Φ16 |
| 1" | 25 | 127 | 110 | 79.4 | 50.8 | 14.5 | 1.6 | 4-Φ16 |
| 11/4" | 32 | 140 | 115 | 88.9 | 63.5 | 16 | 1.6 | 4-Φ16 |
| 11/2" | 40 | 165 | 125 | 98.4 | 73 | 17.5 | 1.6 | 4-Φ16 |
| 2" | 50 | 178 | 150 | 120.7 | 92.1 | 19.5 | 1.6 | 4-Φ19 |
| 21/2" | 65 | 190 | 180 | 139.7 | 104.8 | 22.5 | 1.6 | 4-Φ19 |
| 3" | 80 | 203 | 190 | 152.4 | 127 | 24 | 1.6 | 4-Φ19 |
| 4" | 100 | 229 | 230 | 190.5 | 157.2 | 24 | 1.6 | 4-Φ19 |
| 5" | 125 | 356 | 255 | 215.9 | 185.7 | 24 | 1.6 | 4-Φ22 |
| 6" | 150 | 394 | 280 | 241.3 | 215.9 | 25.5 | 1.6 | 4-Φ22 |
| 8" | 200 | 457 | 345 | 298.5 | 269.9 | 29 | 1.6 | 4-Φ22 |
