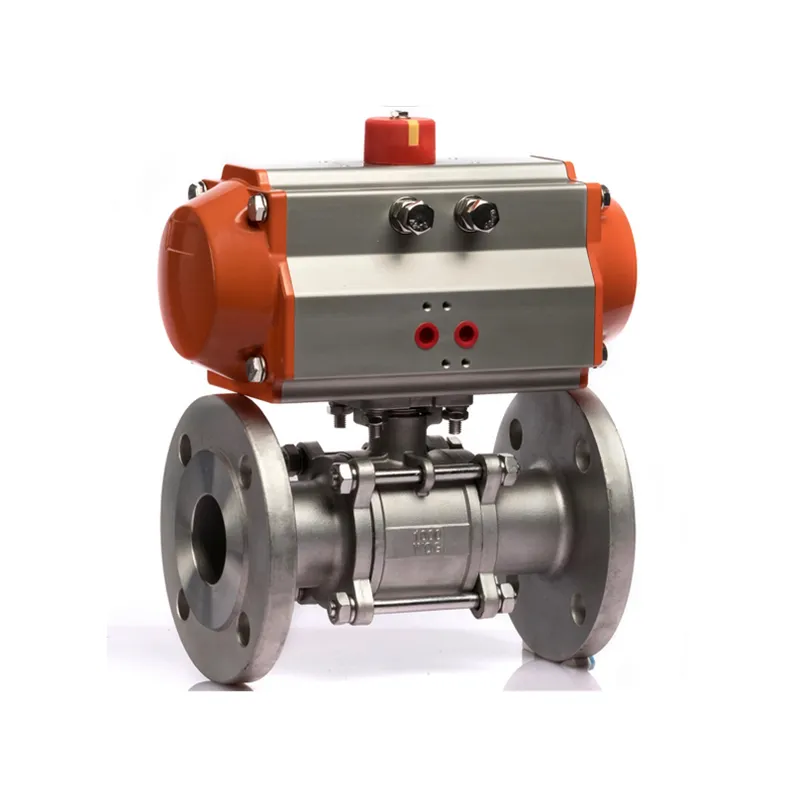

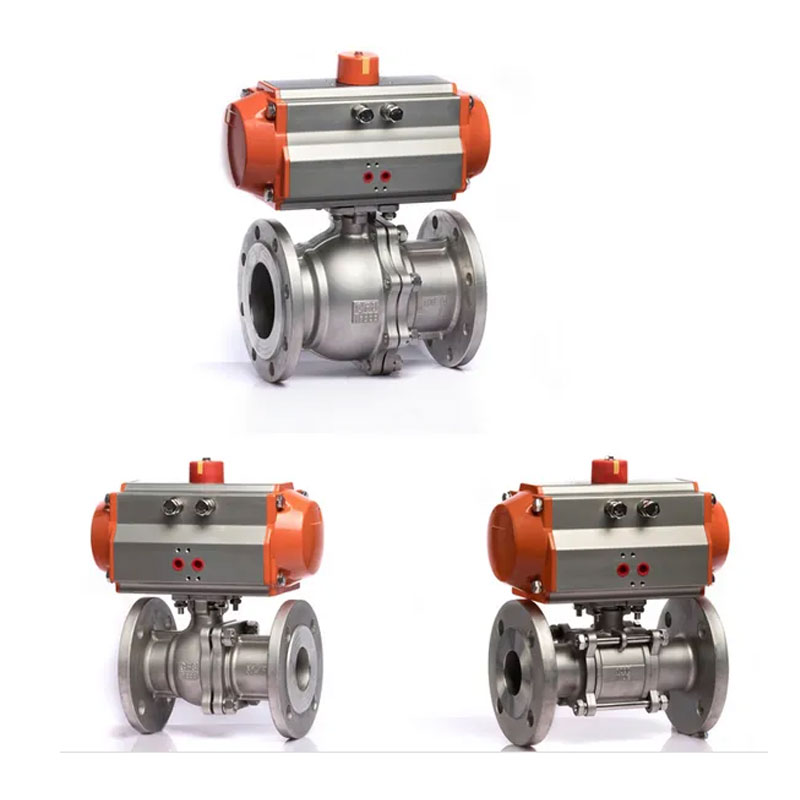

Wenzhou Joepai Valve Co., Ltd. on toimittaja, joka integroi suunnittelun, tutkimuksen ja kehityksen, valmistus ja myynti. 3PC laipallinen palloventtiili pneumaattisella toimilaitteella Tuotettu PN40 on valmistettu kansainvälisten API-standardien mukaisesti, ANSI, JIS, ISO, DIN, GOST, BS ja kotimaiset standardit JB, GB.
Yhtiöllä on myös CAD-venttiilien suunnittelu, UG-kolmiulotteinen mallinnus ja laaduntarkastus- ja testauskeskukset. Tehokkaat tuotantolaitteet ja täydelliset testausmenetelmät voivat parantaa tehokkaasti tuotteiden laatua ja suojella tehokkaasti asiakkaiden etuja.
Tervetuloa kotimaiset ja ulkomaiset asiakkaat tekemään yhteistyötä vilpittömästi ja luoda loisto yhdessä!
Kolmiosainen laippapalloventtiilirakenne mahdollistaa suoran verkossa putkilinjoihin asennettujen venttiilien tarkastus ja huolto tehokkaasti vähentää laitteiden seisonta-aikaa ja alentaa kustannuksia.
Kolmiosaisen palloventtiilin kiilamainen tiivistysrakenne perustuu venttiilin varren antama mekaaninen voima painaa pallokiilan kiinni venttiilin istukka tiivistystä varten varmistaen, että venttiilin tiivistyskyky on putkilinjan paine-eron muutokset eivät vaikuta siihen, ja luotettava tiivistys suorituskyky on taattu erilaisissa työolosuhteissa.
Tämän palloventtiilisarjan yhden istukan muotoilu poistaa ongelman epänormaali paineen nousu, joka vaikuttaa väliaineen käyttöön venttiilikammiossa.
Kolmiosaisessa amerikkalaisessa standardipalloventtiilissä on pieni vääntömomenttirakenne ja rakenteellisesti suunniteltu varsi, joka voidaan avata ja sulkea helposti vain a pieni kahva; Kitkaton avaus- ja sulkemistoiminto ratkaisee ongelman perinteisistä venttiileistä, jotka vaikuttavat tiivistykseen tiivisteiden keskinäisen kitkan vuoksi pinnat.
| PAINE | PN40 |
| KASVOTAVAT MITAT | GB/T12221-1989 |
| LAIPAN PÄÄN MITAT | GB/9113 |
| DESIGN | GB/T12237-1989 |
| TESTATA | GB/T13927-1992 |
| MATERIAALISTANDARDI | S45C/ASTM A216 GR-WCB/DIN1.00619 |
| SS316/ASTM A351 GR-CF8M/DIN1.4408 | |
| SS304/ASTM A351 GR-CF8/DIN1.4308 |
| 1 | Kuusiokolomutteri | SS304/SS | 9 | Työntöaluslevy | PTFE |
| 2 | Pultti | SS304/SS | 10 | Pakkaus | PTFE |
| 3 | Pultin aluslevy | SS304/SS | 11 | Gland | SS304/SS |
| 4 | Runko | WCB/CF8M/CF8 | 12 | Kahva | SS304/SS |
| 5 | Korkki | WCB/CF8M/CF8 | 13 | Jousipesuri | SS304/SS |
| 6 | Istuin | PTFE | 14 | Varren pähkinä | SS304/SS |
| 7 | Pallo | SS316/SS304/SS | 15 | Muovinen kansi | Muovi |
| 8 | Varsi | SS316/SS304/SS |
| NPS | DN | d | D | D1 | D2 | T | f | L | W | H | Z-d |
| 1/2" | 15 | 15 | 45 | 65 | 95 | 16 | 2 | 130 | 125 | 75 | 4-14 |
| 3/4" | 20 | 20 | 58 | 75 | 105 | 16 | 2 | 150 | 125 | 85 | 4-14 |
| 1" | 25 | 25 | 68 | 85 | 115 | 16 | 2 | 160 | 125 | 95 | 4-14 |
| 11/4" | 32 | 32 | 78 | 100 | 140 | 18 | 2 | 180 | 135 | 100 | 4-18 |
| 11/2" | 40 | 38 | 88 | 110 | 145 | 18 | 3 | 193.5 | 165 | 100 | 4-18 |
| 2" | 50 | 50 | 102 | 125 | 160 | 18 | 3 | 225 | 170 | 135 | 4-18 |
| 21/2" | 65 | 65 | 122 | 145 | 185 | 20 | 3 | 290 | 170 | 135 | 4-18 |
| 3" | 80 | 76 | 138 | 160 | 200 | 20 | 3 | 310 | 240 | 135 | 8-18 |
| 4" | 100 | 100 | 158 | 180 | 220 | 20 | 3 | 350 | 245 | 140 | 8-18 |
