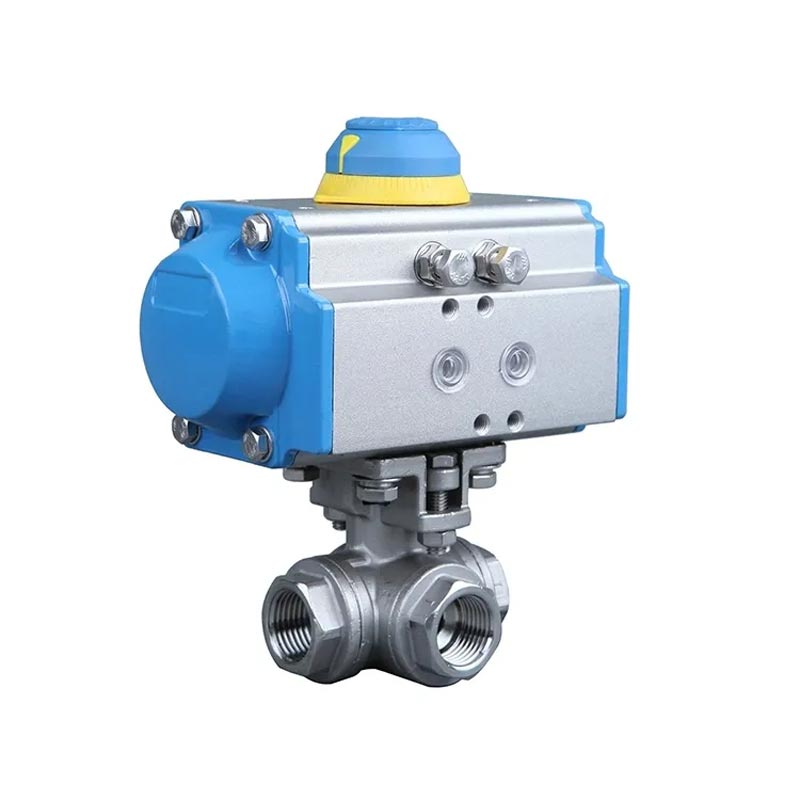

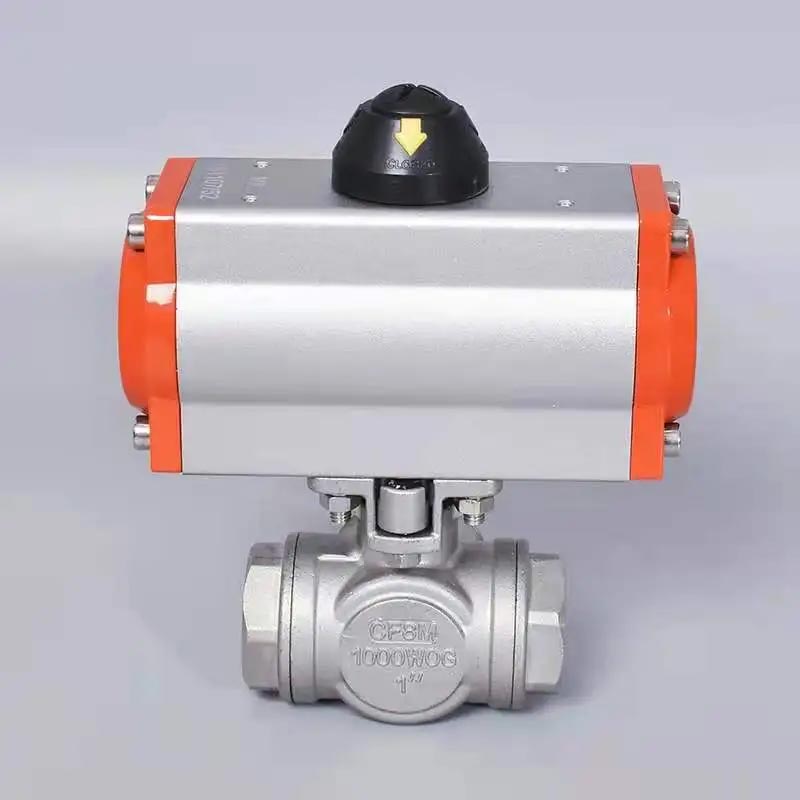

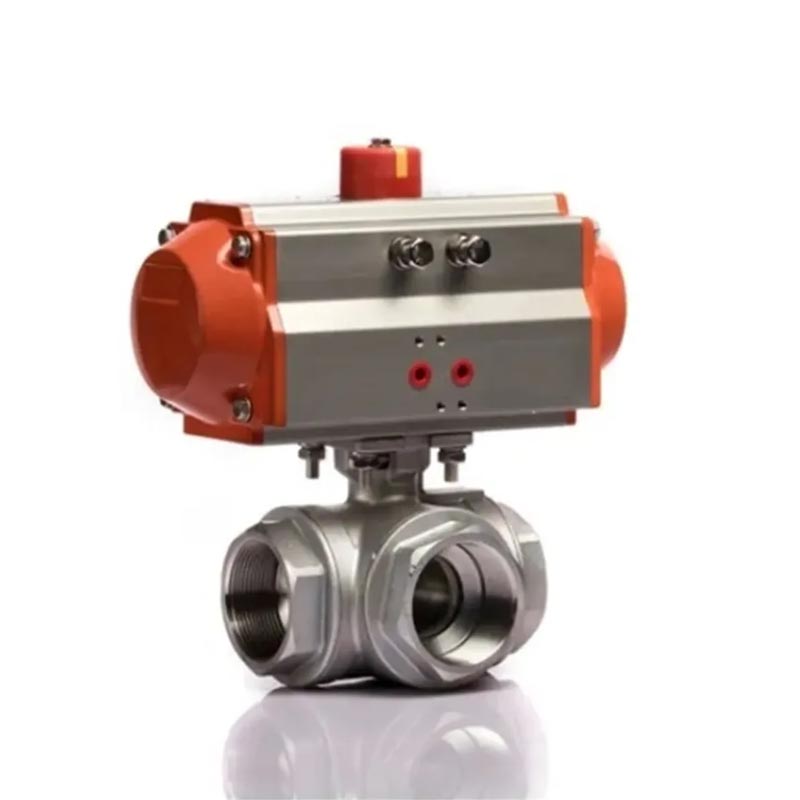

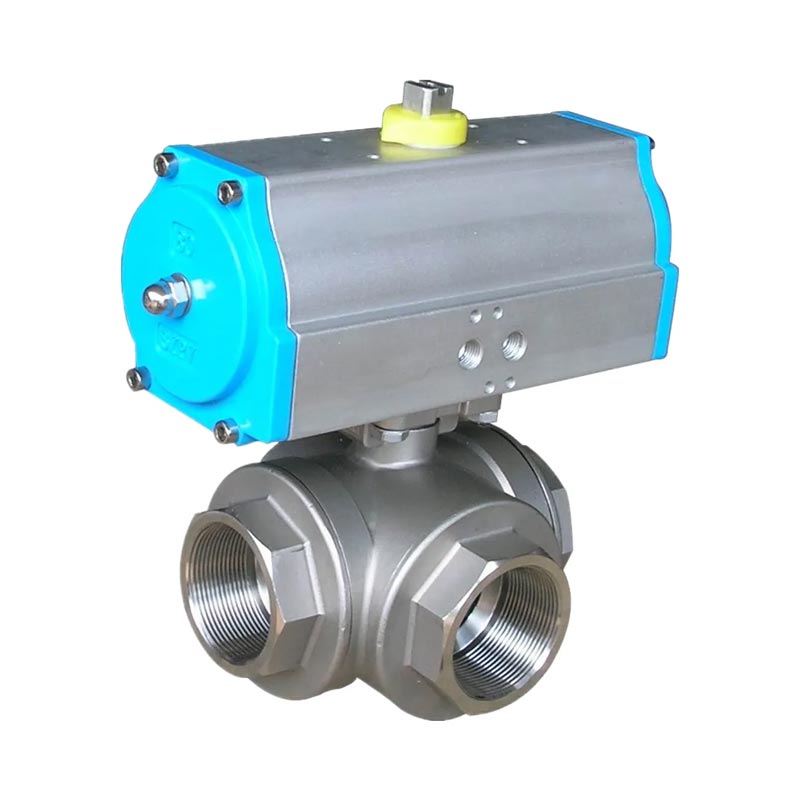

JOEPAI ruostumattomasta teräksestä kierretty kolmitie pneumaattinen palloventtiili ominaisuuksia korkealaatuinen 304 tai 316 ruostumattomasta teräksestä valmistettu taottu venttiilirunko ja se on varustettu Tehokkailla kaksitoimisilla tai yksitoimisilla pneumaattisilla toimilaitteilla automaattinen avaamisen ja sulkemisen ohjaus. Kompakti kierreliitäntä rakenne yksinkertaistaa asennusta ja huoltoa, mukautuu erilaisiin standardeja, kuten NPT ja BSP, ja käyttää PTFE:tä tai vahvistettuja tiivistemateriaaleja tiivisteosaa varten. Se sopii T- tai L-muotoiselle kanavalle rakenteita ja voi saavuttaa keskimääräisen ohjauksen, yhdistämisen tai vaihdon toiminnot. Sitä käytetään laajasti nesteautomaation ohjausjärjestelmissä.
Sijoitusvalurunko
Käyttöpaine 1000 W.O.G.
Säädettävä varren tiiviste
Puhdas teflon tiivisteet ja istuimet
Lämpötila-alue: -60 - 450 °F
ISO5211-suora asennustyyny toimilaitteille
Puhalluksenkestävä varsi, kiinteä pallo asiakkaan pyynnöstä
100 % vuoto testattu 100 psi:n ilmalla veden alla
Hydrostaattinen testipaine: 1500 psi
Lukituslaitteen kahva (lisävaruste)
| 1 | Runko | CF8/CF8M | 8 | Varsi | SS304/SS316/SS |
| 2 | Korkki | CF8/CF8M | 9 | Työntöaluslevy | PTFE |
| 3 | Korkki | CF8/CF8M | 10 | Pakkaus | PTFE |
| 4 | Pallo | SS304/SS316/SS | 11 | Gland | SS304/SS |
| 5 | Istuin | PTFE | 12 | Varren pähkinä | SS304/SS |
| 6 | Tiiviste-A | PTFE | 13 | Block Only Retreat | SS304/SS |
| 7 | Tiiviste-B | PTFE |
| NPS | D | L | h1 | h2 | E | Ra | Rb | Rc | Rd | K |
| 1/2" | 15 | 73.5 | 36.75 | 9 | 39 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 20 | 82.5 | 39.75 | 9 | 47.5 | 18 | 21 | 3 | 3 | 9 |
| 1" | 25 | 89 | 47.25 | 11 | 53 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4" | 32 | 125.5 | 56 | 11 | 75 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2" | 40 | 139 | 71.5 | 14 | 86.5 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 154.5 | 77 | 14 | 98 | 25 | 35 | 3.5 | 4.5 | 14 |
| Tuotteen nimi | 3-tie ruostumattomasta teräksestä valmistettu kierrepalloventtiili pneumaattisella Toimilaite |
| 1. Materiaali | Ruostumaton teräs 304/316/304L/316L (CF8/CF8M/CF3/CF3M) |
| 2. Koko | 1/4''~4'' (DN6~DN100) |
| 3. Sertifikaatti | ISO9001 ja CE |
| 4. Portti | Supistettu/täysi portti |
| 5. Käyttöpaine | 1000 PSI (PN63/6.3Mpa) |
| 6. Yhteys päättyy | NPT/BSP/BSPT/DIN259/DIN2999 |
| 7. Työlämpötila | -20-300 astetta |
| 8. Sopiva väliaine | Vesi, maakaasu, öljy ja jotain syövyttävää nestettä |
| 9. Tiiviste | PTFE, RPTFE, PPL |
| 10. Lukitus | Vaihtoehto |
| 11. Tarkastus ja testaus | API598:n mukaan |
| Lähetys | |
| Toimitusaika | 20-30 päivää |
| Paketti | Tavallinen vientivanerikotelo |
| Lähetyssatama | Ningbo/Shanghai, Kiina |
| Toimitusehdot | Exw, FOB, CFR, CIF jne. |
| Maksuehdot | T/T, Western Union jne. |
| 30 % ennakkomaksu, 70 % saldo ennen toimitusta tai kopiota vastaan BL:stä | |
| Takuu | 18 kuukautta tehtaalta lähtemisen jälkeen |
| Etu | OEM soveltuu |
| muut | Valmistamme myös laippapalloventtiilejä, luistiventtiilejä, maapalloventtiilejä, Takaiskuventtiili, palopostiventtiili, tehostinventtiili, täysin hitsattu Palloventtiili & Y-siivilä jne. |
