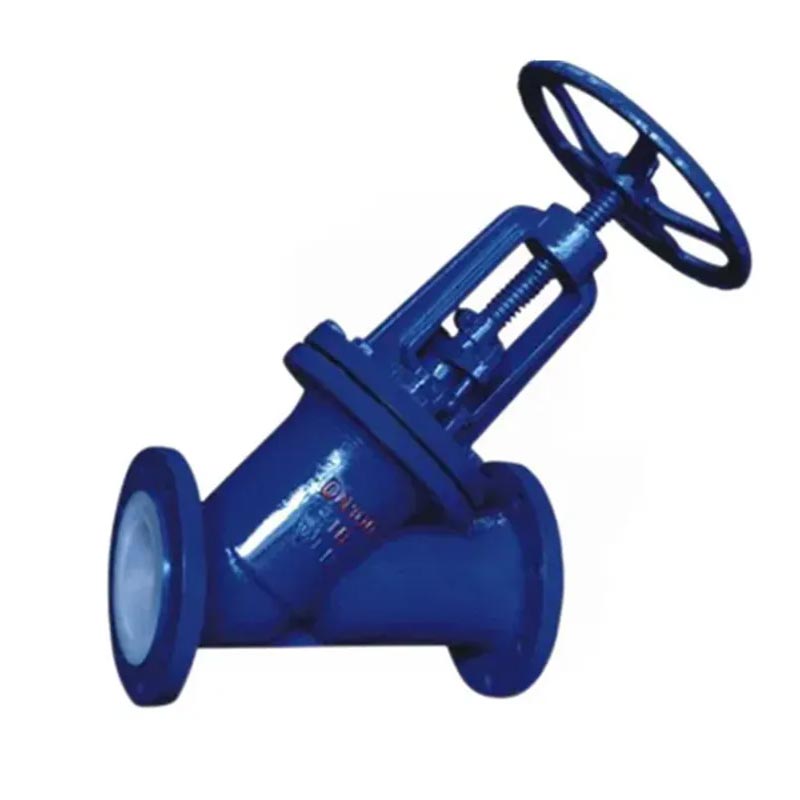

Vuosikymmenten suunnitteluosaamisellaan JOEPAI tarjoaa korkealaatuisia PTFE-vuorattuja Y-kuviopalloventtiilejä, jotka ovat tiukasti kansainvälisten standardien mukaisia. Jokainen venttiili käy läpi 100 % paineen ja tiivistyksen tarkastuksen ennen poistumista tehdas. Tarjoamme OEM-tukea, lyhyet toimitusajat ja räätälöityjä materiaalikokoonpanot projektikohtaisiin tarpeisiin. Vuorattu palloventtiili on eräänlainen sulkuventtiili, jossa sulkuelementtiä (levyä) ohjaa venttiilin varsi ja se liikkuu ylös ja alas venttiilin istukan keskiakselia pitkin. Sitä käytetään yleisesti väliaineen liittämiseen tai sulkemiseen putkistoissa, eikä sitä yleensä käytetä virtauksen säätelyyn. Perusrakenteita ovat: J41-tyyppinen suora, J44-tyyppinen kulma ja J45-tyyppinen vino (Y-tyyppi).
Vuoratuilla palloventtiileillä on kompakti rakenne, joustava toiminta, vahva korroosionkestävyys ja lyhyt isku. Niitä käytetään laajasti sovelluksissa, joissa on voimakasta korroosiota, kuten kemianteollisuudessa, öljyteollisuudessa, lääkkeissä, elintarvikkeissa, teräksen sulatuksessa, paperinvalmistuksessa, vesivoimassa ja ympäristönsuojelussa.
Vuorausmateriaalit: PFA, PTFE, FEP, GXPO jne.
Käyttötavat: Manuaalinen, Vaihteisto (Maavaihteisto), Sähköinen, Pneumaattinen, Hydraulinen.
Aloilla, joilla aggressiiviset kemikaalit ovat normaaleja, tavalliset metalliventtiilit taipuvat nopeasti korroosiolle ja vaurioitumiselle. PTFE (polytetrafluorieteeni) ja PFA (perfluoroalkoksi) vuoratut Y-kuviopalloventtiilit on suunniteltu erityisesti tätä haastetta varten, ja ne tarjoavat erinomaisen ratkaisun erittäin syövyttävän, erittäin puhtaan tai tahmean väliaineen virtauksen hallintaan.
Suunnittelu- ja valmistusstandardi: GB12235
Kasvotusten mitta: GB12221
Laipan mittastandardi: JB/T 79, ANSI B16.5, DIN 2543, JIS B2020
Vuorauskerros: Sähköpuiston havaitseminen
Testistandardi: GB/T 13927, API 598
Nimellispaine: PN (MPA)
Kehon testipaine: PNX1.5
Tiivisteen testipaine: PNX1.1
| Runko | |
| Vartalon vuori | Fluori muovia |
| Konepelti | Valurauta, hiiliteräs, ruostumaton teräs |
| Disc | Hiiliteräs, ruostumaton teräs, kokonaan fluoripäällystetty muovia |
| Gland | |
| Varsi | Hiiliteräs, ruostumaton teräs, osittain päällystetty fluorilla muovia |
| Käsipyörä |
| Vakioarvo (:mm) | Viitearvo | ||||||||
| DN(mm) | L | D | D1 | D2 | f | b | Z-φd | TEHDÄ | W(kg) |
| PN2,5m | |||||||||
| 15 | 130 | 95 | 65 | 45 | 2 | 16 | 4-f14 | 265 | 4 |
| 20 | 150 | 105 | 75 | 58 | 2 | 18 | 4-f14 | 270 | 5 |
| 25 | 160 | 115 | 85 | 68 | 2 | 18 | 4-f14 | 275 | 6 |
| 32 | 180 | 135 | 100 | 78 | 2 | 18 | 4-f18 | 290 | 9 |
| 40 | 200 | 145 | 110 | 88 | 3 | 18 | 4-f18 | 320 | 11 |
| 50 | 230 | 160 | 125 | 102 | 3 | 20 | 4-f18 | 335 | 14 |
| 65 | 290 | 180 | 145 | 122 | 3 | 22 | 8-f18 | 400 | 21 |
| 80 | 310 | 195 | 160 | 138 | 3 | 24 | 8-f18 | 450 | 30 |
| 100 | 350 | 230 | 190 | 162 | 3 | 24 | 8-f23 | 495 | 36 |
| 125 | 400 | 270 | 220 | 188 | 3 | 26 | 8-f26 | 560 | 70 |
| 150 | 480 | 300 | 250 | 218 | 3 | 28 | 8-f26 | 650 | 80 |
| 200 | 600 | 360 | 310 | 278 | 3 | 30 | 12-f26 | 750 | |
| 250 | 650 | 425 | 370 | 335 | 3 | 32 | 12-30 | 840 | 250 |
| 300 | 700 | 485 | 430 | 395 | 4 | 34 | 16-30 | 970 | |
| 350 | 790 | 550 | 490 | 448 | 4 | 38 | 16-f34 | 500 | |
| Nimellinen halkaisija | Nimellinen paine | Työpaine | L | D | D1 | n-Fd | f | H1 | H2 | D0 | Paino |
| 25 | 1,6 1,0 | 1.6 | 160 | 100 | 75 | 4-2 | 2 | 2595 | 280 | 120 | 4.5 |
| 32 | 200 | 120 | 90 | 4-14 | 2 | 140 | 13 | ||||
| 40 | 200 | 130 | 100 | 4-14 | 3 | 320 | 353 | 140 | 9.5 | ||
| 50 | 230 | 140 | 110 | 4-14 | 3 | 342 | 375 | 160 | 16.5 | ||
| 65 | 1.0 | 290 | 160 | 130 | 4-14 | 3 | 180 | ||||
| 80 | 310 | 190 | 150 | 4-18 | 3 | 467 | 520 | 200 | 32 | ||
| 100 | 350 | 210 | 170 | 4-18 | 3 | 532 | 600 | 280 | 45 | ||
| 125 | 400 | 240 | 200 | 8-18 | 3 | 604 | 685 | 280 | 67 | ||
| 150 | 480 | 265 | 225 | 8-18 | 3 | 635 | 728 | 320 | 89 | ||
| 200 | 0.6 | 495 | 320 | 280 | 8-18 | 4 | 735 | 866 | 400 | 145 | |
| 250 | 622 | 375 | 335 | 12-18 | 4 | ||||||
| 300 | 698 | 4 |
