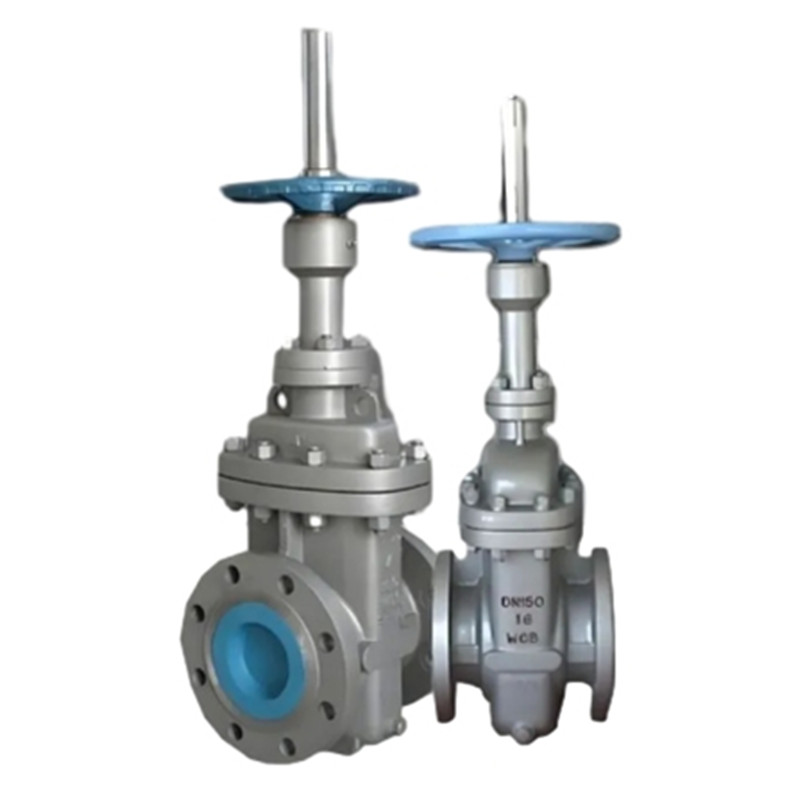

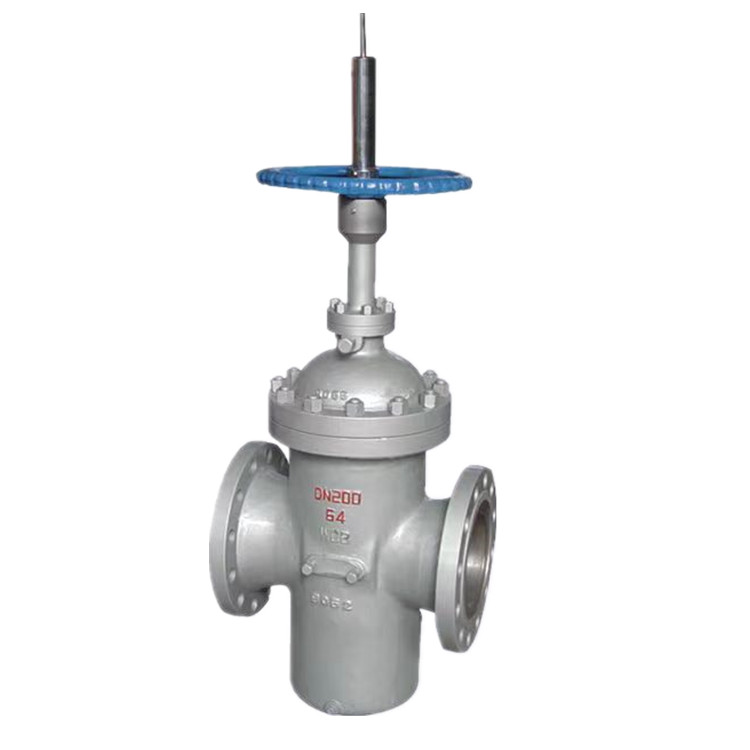

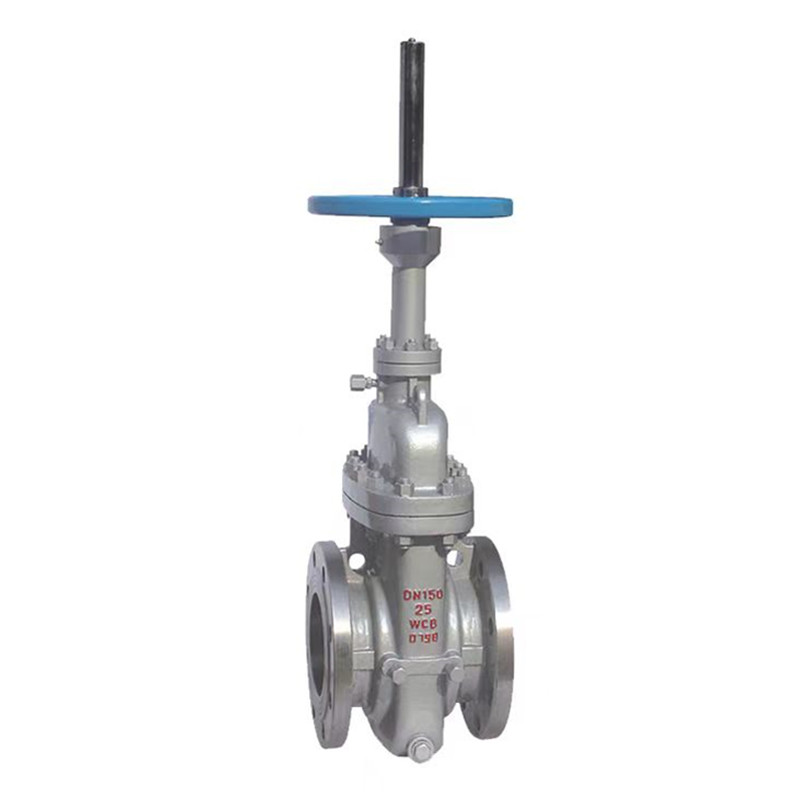

Hiiliteräs yhdensuuntainen kaksilevy tasainen porttiventtiili

Joepai korkealaatuinen hiiliteräs, joka on kaksinkertainen levyn litteä porttiventtiili, omaksuu ainutlaatuisen metallikosketusrakenteen, joka on luotettava toiminnassa ja jolla on erittäin korkea leikkaus. Sitä käytetään laajasti hätäventtiileissä ja tuuletusventtiileissä korkean paineen alla erittäin matalaan lämpötilaan. Lisäksi metallikoskettimella itsessään on palonkestävä funktio.

Tuotespesifikaatio

1.Design valmistus API 6D: n mukaan

2.Pace kohtaa ASME B16.10: n mukaan

3.And laipanulottuvuus ASME B16.5: n mukaisesti

4.Venven tarkastus ja testi API 598: n mukaan

Kotelomateriaali: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Levymateriaali: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

STEM -materiaali: 2CR13, 304, 316, 304L, 316L

Konepellimateriaali: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Istuimen materiaali: A105, 304, 316, 304L, 316L

Yhteystyyppi: laippa/hitsaus

Nimellis halkaisija: DN100-800 NPS2 "-32"

Nimellispaine: 1,0-16,0MPA 150LB-900LB

Sovellettavat työolot

1. Hydrausyksikkö

2. Korkean lämpötilan höyryolosuhteet

3. Kuuman öljyn toimintaolosuhteet

4. Öljysäiliön säilytysalue

Tuoteominaisuudet

1.

2 ylimmän asennettua suunnittelua, joka pystyy online -huoltoon

3 kaksisuuntaista pakotettua tiivistämistä tiivistettäviä tiivisteitä luotettavamman tiivistyksen saavuttamiseksi

4 voi saavuttaa nollavuotoa

5. matala aukkovoima

Rakenteelliset ominaisuudet

Rinnakkaisen kaksoisportin venttiilin kiilalohkon kiilaaste on paljon suurempi kuin itselukin kulma, mikä tekee helpoksi avata ja vaatii vähemmän virtaa.

Kun hiiliteräs, joka on yhdensuuntainen kaksoislevyn litteä porttiventtiili, on täysin avattu, venttiilin varren pään ja venttiilin kannen kovan seoshitsauksen tiivistyspinnan välinen metallitiiviste muodostuu metallitiiviste. Tällä hetkellä pakkauksessa ei ole keskipainetta, ja pakkaus voidaan vaihtaa verkossa.

Tuken avoimen rakenteen suunnittelun omaksuminen voi tarjota suuremman pakotetun tiivistyksen esikuormitusvoiman, mikä tekee sinetistä luotettavamman.

Venttiilin kansi voidaan valmistaa erilaisiin rakenteisiin todellisten työolosuhteiden mukaan, kuten myrkyllisten väliaineiden aallotettujen putken suljetun venttiilin kannen käyttäminen, lämmön hajoamisventtiilin peittämällä korkeaa lämpötilaa ja käyttämällä itsetiivisteventtiilin kannen korkeaa painetta varten varmistaen venttiilin turvallisen ja luotettavan käytön.

Täyttämismateriaaliksi valitaan matala vuotopakkaus, ja levyjousikuormitusmallia käytetään pakkauspaikassa luotettavamman pitkäaikaisen tiivistyksen saavuttamiseksi.

Käyttämällä edistynyttä pinta -suulakepuristustekniikkaa venttiilin varren pinnan kovuuden lisäämiseksi ja karheuden vähentämiseksi, pakkauksen kuluminen venttiilin avaamisen ja sulkemisprosessin aikana voidaan vähentää samalla venttiilin kantajännityksen estämiseen.

Keskimmäinen laippa on suljettu metallilla käärittyllä tiivisteellä, jolla on hyvä tiivistymisteho ja palontorjunta.

Kahdesta yhdensuuntaisesta portlevystä ja kiilan kiristyvästä laitteesta koostuneen tiivistekoruen rakenne korvaa perinteisen kiilan porttiventtiilin rakenteen, mikä helpottaa venttiilin avaus- ja sulkemisprosessia.

Venttiilin sisäosat on suunniteltu kokonaan metallista ja kestävät korkean lämpötilan väliaineen. Kiilanmuotoinen lohko omaksuu suuren kiilakulman suunnittelun, jonka avulla se voi helposti vetää ulos jopa korkean lämpötilan olosuhteissa ilman turvotusta tai kuollutta ilmiötä.
