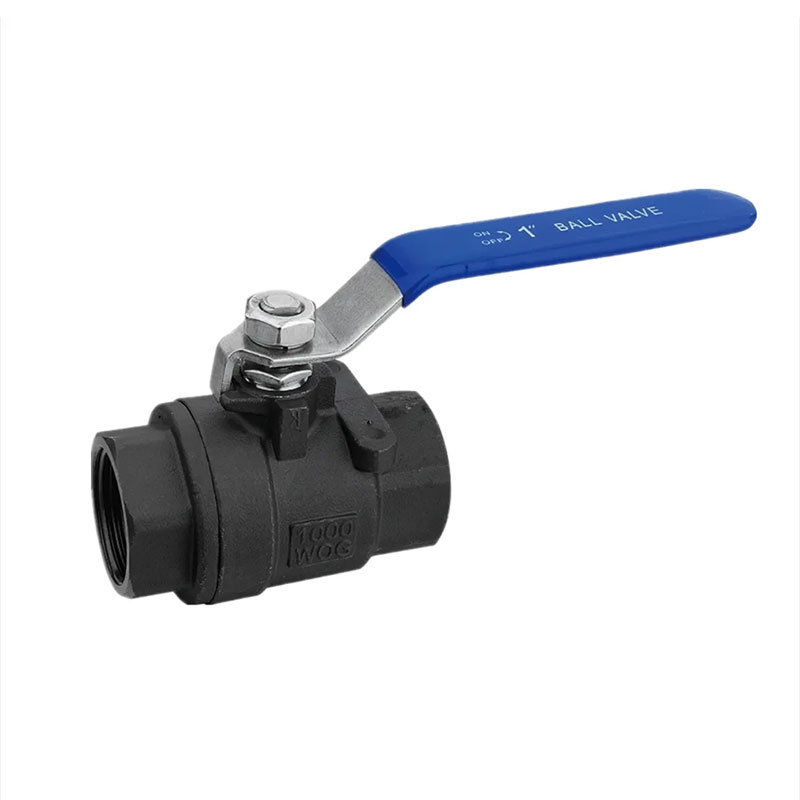

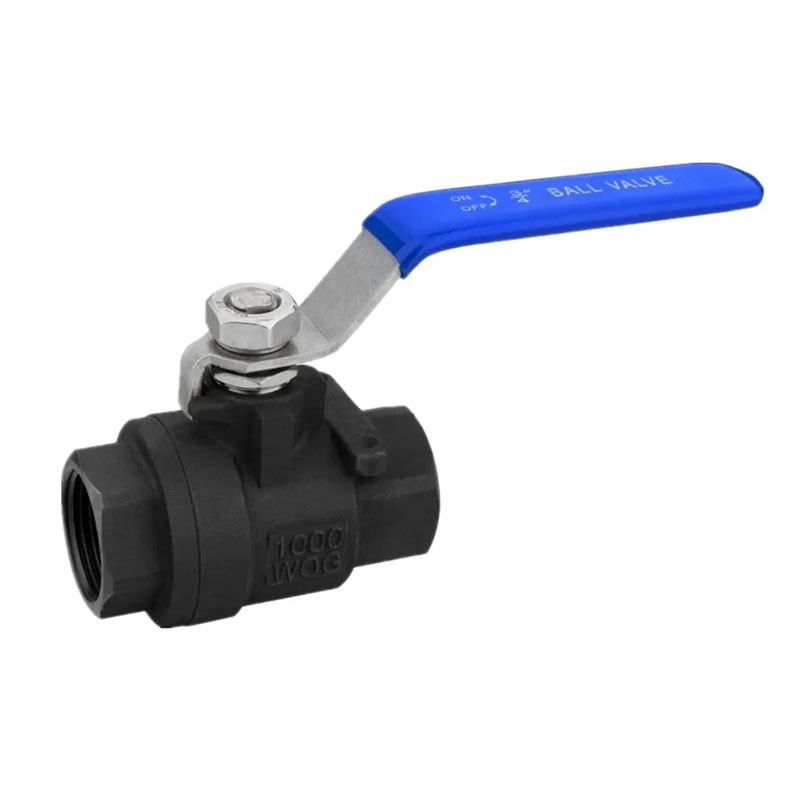

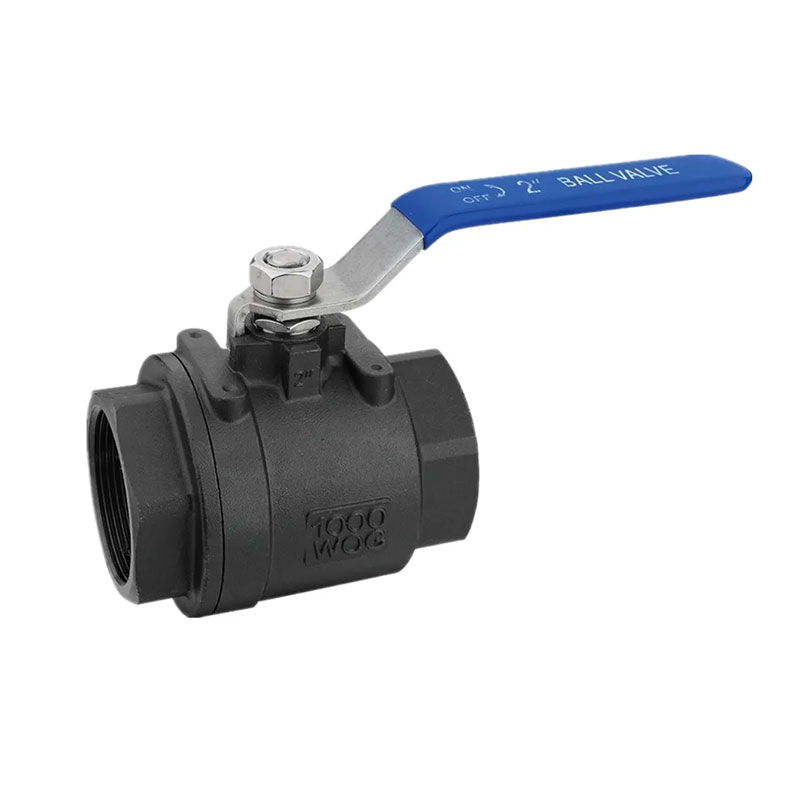

JOEPAI:sta valmistetussa 1000PSI PN64 2PC -palloventtiilissä on täysi reikä rakenne, joka varmistaa rajoittamattoman virtauksen minimaalisella painehäviöllä, yhdistämällä täysi reikävirtaus korkealla paineen toleranssilla. Se sopii erittäin hyvin tiukat teolliset sovellukset, täyttää maailmanlaajuiset lankastandardit ja voi kestää korroosiota ja korkeita lämpötiloja.
| Parametri | Erittely |
| Kokoalue | 1/4” – 4” (DN8–DN100) |
| Paineluokitus | 1000 PSI / PN64 |
| Yhteystyyppi | BSP / NPT / BSPT |
| Rungon materiaali | WCB / SS304 / SS316 |
| Pallo & Varsi | Kiinteä ruostumaton teräs |
| Istuimen materiaali | PTFE / RPTFE / PPL |
| Lämpötila-alue | -25°C - +180°C -25°C - +180°C (PTFE); korkeampi RPTFE- tai PPL-istuimella |
| Työmedia | Vesi, öljy, kaasu, höyry, kemikaalit |
| Toiminta | Manuaalinen / valinnainen lukituslaite |
Kaksiosainen palloventtiili, joka tunnetaan myös nimellä nopeasti avautuva palloventtiili, sisäinen kierrepalloventtiili tai pieni palloventtiili.
Suljetussa asennossa pallo painetaan tiiviisti venttiilin istukkaa vasten
venttiilin varren kohdistaman mekaanisen paineen vaikutuksesta.
Kun käsipyörää käännetään vastapäivään, venttiilin varsi liikkuu sisään
vastakkaiseen suuntaan, ja sen alakulmataso aiheuttaa pallon irtoamisen
venttiilin istukasta.
Venttiilin varsi jatkaa nostoa ja on vuorovaikutuksessa ohjaustapin kanssa
venttiilin varren kierreura, jolloin pallo alkaa pyöriä
kitkattomasti.
Kunnes se saavuttaa täysin auki-asennon, venttiilivarsi nostetaan asentoon
raja-asentoon ja pallo pyörii täysin avoimeen asentoon.
Kun suljet, käännä käsipyörää myötäpäivään ja venttiilin kara alkaa
laskeutua, jolloin pallo siirtyy poispäin venttiilin istukasta ja alkaa
pyörittää.
Käsipyörän pyörittämistä jatketaan, jolloin venttiilin karaan kohdistuu
sen kierreuraan upotetun ohjaustapin toiminta, mikä aiheuttaa sekä
venttiilivarsi ja pallo pyörivät 90° samanaikaisesti.
Kun se oli sulkeutumassa, pallo oli jo kiertynyt 90 astetta
ilman kosketusta venttiilin istukkaan.
Käsipyörän viimeisillä kierroksilla kulmataso alareunassa
venttiilin varren mekaanisesti kiilautuva ja painaa palloa tiukasti vasten
venttiilin istukkaan, jolloin saavutetaan täydellinen tiivistys.
| 1 | Runko | WCB/CF8M/CF8 | 8 | Pakkaus | PTFE |
| 2 | Korkki | WCB/CF8M/CF8 | 9 | Gland | SS304/SS |
| 3 | Istuin | PTFE | 10 | Kahva | SS304/SS |
| 4 | Pallo | SS316/SS304/SS | 11 | Jousipesuri | SS304/SS |
| 5 | Varsi | SS316/SS304/SS | 12 | Varren pähkinä | SS304/SS |
| 6 | Tiiviste | PTFE | 13 | Lukituskappale | SS304/SS |
| 7 | Työntöaluslevy | PTFE | 14 | Muovinen kansi | Muovi |
| NPS | DN | D | L | H | W |
| 1/2" | 15 | 15 | 62 | 55 | 95 |
| 3/4" | 20 | 20 | 71 | 60 | 110 |
| 1" | 25 | 25 | 79 | 70 | 125 |
| 11/4" | 32 | 30 | 97 | 75 | 145 |
| 11/2" | 40 | 38 | 105 | 86 | 170 |
| 2" | 50 | 49 | 123 | 95 | 170 |
| 21/2" | 65 | 65 | 142 | 128 | 210 |
| 3" | 80 | 80 | 168 | 134 | 240 |
| 4" | 100 | 100 | 208 | 160 | 314 |
